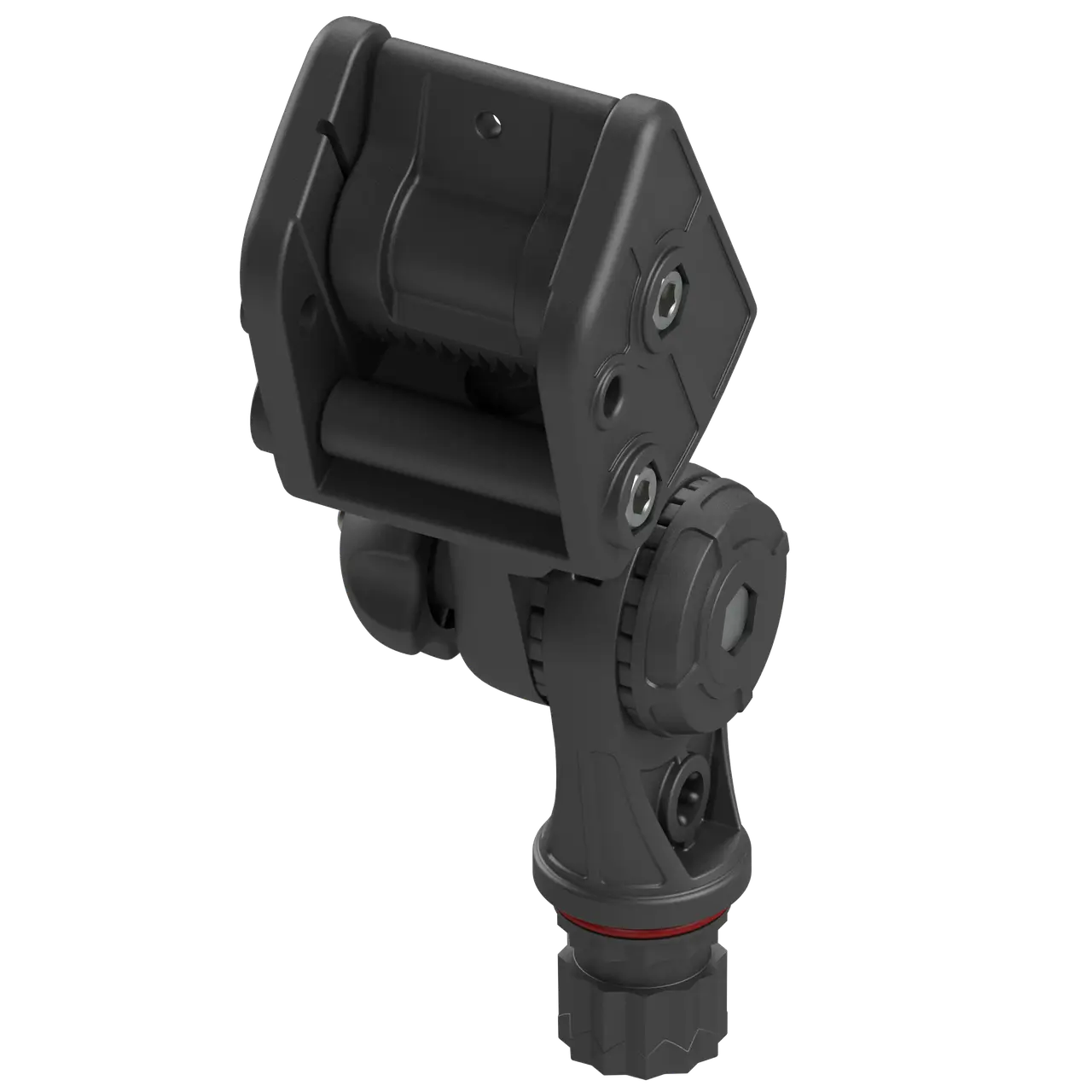

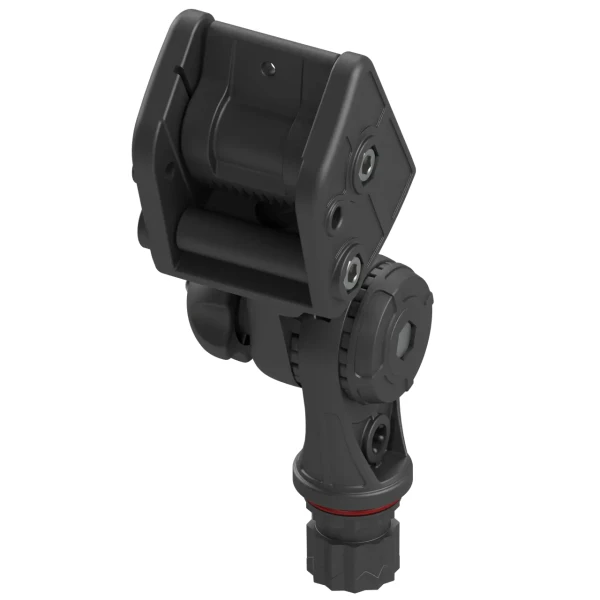

BORIKA FASTen AL004 – wzmocniony uchwyt kotwicy z automatyczną blokadą i regulacją pochylenia do 20 kg

BORIKA FASTen AL004 to wzmocniony, obrotowo-uchylny uchwyt kotwicy wyposażony w automatyczny mechanizm blokujący, przeznaczony do obsługi kotwic o masie do 20 kg. Konstrukcja została opracowana z myślą o jednostkach, na których występują większe obciążenia dynamiczne, dlatego AL004 wykorzystuje wzmocniony adapter z dodatkową stalową płytką.

Uchwyt umożliwia szybkie opuszczanie, podnoszenie oraz zabezpieczanie kotwicy bez konieczności każdorazowego wykonywania dodatkowego węzła. Zintegrowany mechanizm sprężynowy automatycznie blokuje linę podczas podnoszenia kotwicy, natomiast specjalny sznurek pozwala na szybkie zwolnienie blokady i rozpoczęcie opuszczania.

Dużą zaletą AL004 jest również regulacja kąta pochylenia w zakresie 180° z dokładnością co 7,5°. Funkcja ta jest szczególnie przydatna na pontonach – pozwala ustawić uchwyt w taki sposób, aby lina kotwiczna była prowadzona poza obrysem burty i nie ocierała się o nadmuchiwany balon.

Najważniejsze zalety BORIKA FASTen AL004

• przeznaczony do kotwic o masie do 20 kg,

• wzmocniona konstrukcja do pracy przy większych obciążeniach dynamicznych,

• adapter wzmocniony stalową płytką,

• automatyczny mechanizm blokujący linę lub pas,

• regulacja kąta pochylenia w zakresie 180°,

• regulacja z dokładnością 7,5°,

• możliwość dopasowania prowadzenia liny do kształtu burty,

• ograniczenie tarcia liny o balon pontonu,

• możliwość szybkiego zwolnienia kotwicy za pomocą sznurka,

• rolka ułatwiająca przesuwanie liny lub pasa,

• obsługa liny o średnicy do 10 mm,

• możliwość stosowania pasa o szerokości do 35 mm i grubości do 2,5 mm,

• kompatybilność z systemami montażowymi BORIKA FASTen przeznaczonymi do podwyższonych obciążeń,

• elementy konstrukcyjne wykonane z poliamidu wzmacnianego włóknem szklanym,

• elementy metalowe wykonane ze stali nierdzewnej A2.

Zastosowanie uchwytu AL004

AL004 został zaprojektowany do obsługi większych kotwic na różnych typach jednostek pływających.

Może być stosowany między innymi na:

• pontonach PVC,

• dużych pontonach wędkarskich,

• łodziach pneumatycznych,

• łodziach aluminiowych,

• łodziach z laminatu,

• łodziach wędkarskich,

• katamaranach,

• innych jednostkach wyposażonych w kompatybilny system BORIKA FASTen.

Największą przewagę AL004 można zauważyć na jednostkach, na których stosowane są cięższe kotwice oraz występują większe obciążenia podczas ich podnoszenia i opuszczania.

Producent zaleca stosowanie tego typu wzmocnionych akcesoriów wraz z systemami montażowymi FASTen przeznaczonymi do wysokich obciążeń.

Wzmocniona konstrukcja do kotwic do 20 kg

Najważniejszą różnicą AL004 względem lżejszych modeli jest jego wzmocniona konstrukcja.

Adapter uchwytu został wyposażony w dodatkową stalową płytkę wzmacniającą, dzięki której konstrukcja jest przystosowana do zwiększonych obciążeń dynamicznych. Ma to szczególne znaczenie podczas podnoszenia cięższej kotwicy, kiedy na uchwyt mogą działać siły większe niż wynikające z samej masy kotwicy.

AL004 został przeznaczony do kotwic o masie do 20 kg.

W przypadku tak ciężkiej kotwicy niezwykle ważne jest jednak, aby nie tylko sam uchwyt, ale również podstawa montażowa, zamek FASTen oraz sposób zamocowania podstawy do jednostki były przystosowane do odpowiedniego obciążenia.

Automatyczny mechanizm blokujący

AL004 posiada sprężynowy mechanizm automatycznego blokowania liny lub pasa.

Podczas podnoszenia kotwicy użytkownik wybiera linę, a mechanizm pozwala na jej przesuwanie w odpowiednim kierunku. Po zatrzymaniu liny mechanizm automatycznie ją blokuje.

Dzięki temu po podniesieniu kotwicy nie ma potrzeby wykonywania dodatkowego węzła zabezpieczającego.

Rozwiązanie jest szczególnie wygodne podczas wędkowania, gdy kotwica jest regularnie podnoszona i opuszczana w celu zmiany stanowiska.

Szybkie opuszczanie kotwicy

W korpusie AL004 znajduje się sznurek służący do zwolnienia mechanizmu blokującego.

Aby rozpocząć opuszczanie kotwicy, należy pociągnąć za sznurek. Mechanizm zostaje zwolniony, umożliwiając przesuwanie liny przez uchwyt.

Rozwiązanie to pozwala na szybkie opuszczenie kotwicy bez konieczności ręcznego manipulowania mechanizmem blokady.

Sznurek może zostać również przedłużony dodatkową linką, dzięki czemu mechanizm zwalniający można obsługiwać z większej odległości od uchwytu.

Regulacja pochylenia – 180°

Jedną z najważniejszych cech AL004 jest uchylna konstrukcja.

Po poluzowaniu ręcznej nakrętki można zmienić kąt ustawienia uchwytu w zakresie 180°, a regulacja odbywa się z dokładnością 7,5°.

Pozwala to dokładnie dopasować kierunek prowadzenia liny do konstrukcji jednostki.

Dlaczego jest to ważne na pontonie?

Na pontonie tradycyjne prowadzenie liny może powodować jej kontakt z powierzchnią balonu.

Podczas podnoszenia i opuszczania ciężkiej kotwicy lina może wówczas:

• ocierać się o PVC,

• zwiększać tarcie,

• utrudniać płynne wybieranie,

• przesuwać się po powierzchni burty.

Regulacja AL004 umożliwia ustawienie uchwytu tak, aby rolka znajdowała się odpowiednio za burtą, a lina była prowadzona możliwie bezpośrednio w kierunku wody.

Rolka prowadząca

AL004 został wyposażony w rolkę prowadzącą, której zadaniem jest ułatwienie przesuwania liny lub pasa kotwicznego.

Rolka ogranicza tarcie podczas wybierania i opuszczania kotwicy, co jest szczególnie istotne w przypadku cięższych kotwic.

Może współpracować z liną o średnicy do 10 mm oraz pasem o szerokości do 35 mm i grubości do 2,5 mm.

Pierścień prowadzący

Konstrukcja AL004 obejmuje również pierścień prowadzący w kształcie litery D, który pomaga kontrolować kierunek prowadzenia liny.

Jego zadaniem jest ograniczenie możliwości zsunięcia się liny z właściwego toru oraz zmniejszenie ryzyka jej splątania podczas pracy.

Jest to szczególnie przydatne w przypadku montażu uchwytu na dziobie jednostki, gdzie lina może pracować pod zmiennym kątem.

Montaż AL004 w systemie BORIKA FASTen

AL004 jest wyposażony w adapter przeznaczony do współpracy z systemami montażowymi BORIKA FASTen przystosowanymi do podwyższonych obciążeń.

Montaż krok po kroku

1. Dobierz odpowiednią podstawę

Przed montażem należy dobrać podstawę FASTen odpowiednią do rodzaju jednostki i przewidywanego obciążenia.

W przypadku AL004 nie należy stosować przypadkowej podstawy przeznaczonej wyłącznie do lekkich akcesoriów.

2. Zamontuj podstawę na jednostce

Podstawę należy zamocować zgodnie z jej przeznaczeniem – np. poprzez przyklejenie do PVC lub przykręcenie do sztywnej powierzchni.

Sposób montażu podstawy zależy od konkretnego modelu.

3. Osadź adapter AL004

Dolną część AL004 należy wsunąć w kompatybilny zamek FASTen.

4. Zablokuj uchwyt

Po prawidłowym osadzeniu adaptera należy zablokować go w zamku.

Przed użyciem należy sprawdzić, czy uchwyt został prawidłowo zatrzaśnięty.

5. Ustaw kąt pochylenia

Poluzuj ręczną nakrętkę mechanizmu uchylnego.

Następnie ustaw uchwyt pod odpowiednim kątem – w zakresie 180°, z krokiem 7,5°.

6. Zablokuj ustawienie

Po uzyskaniu właściwego położenia należy dokręcić ręczną nakrętkę.

7. Przeprowadź linę

Lina kotwiczna powinna zostać przeprowadzona przez rolkę oraz mechanizm blokujący.

8. Sprawdź działanie

Przed rozpoczęciem użytkowania należy sprawdzić działanie blokady, rolki i mechanizmu zwalniającego.

Montaż na pontonie PVC

AL004 może być stosowany na pontonach PVC, jednak należy zastosować odpowiednią wzmocnioną podstawę montażową.

W przypadku pontonu szczególnie istotne jest prawidłowe rozmieszczenie podstawy i odpowiednie przygotowanie powierzchni PVC przed klejeniem.

Ponieważ AL004 może obsługiwać kotwice do 20 kg, punkt mocowania musi być odpowiednio dobrany do przewidywanych obciążeń.

Nie wystarczy zastosowanie samego wzmocnionego uchwytu – cały układ montażowy musi mieć odpowiednią wytrzymałość.

Montaż na łodzi sztywnej

Na łodziach aluminiowych, laminatowych lub innych konstrukcjach sztywnych AL004 może zostać zamontowany przy użyciu odpowiedniej podstawy FASTen.

W zależności od rodzaju podstawy możliwe jest wykorzystanie połączenia śrubowego.

W przypadku montażu na powierzchni sztywnej należy dobrać sposób mocowania do materiału konstrukcyjnego oraz przewidywanego obciążenia.

Lina kotwiczna

AL004 jest przystosowany do liny o średnicy maksymalnie 10 mm.

Należy jednak pamiętać, że maksymalna średnica określa kompatybilność liny z mechanizmem uchwytu, a nie jej zalecaną wytrzymałość.

Lina powinna być dobrana odpowiednio do:

• masy kotwicy,

• wielkości jednostki,

• głębokości akwenu,

• warunków pogodowych,

• siły prądu,

• sposobu użytkowania.

Pas kotwiczny

Alternatywnie AL004 może pracować z pasem kotwicznym o maksymalnych wymiarach:

szerokość: 35 mm
grubość: 2,5 mm.

Pozwala to wykorzystać uchwyt zarówno w klasycznym systemie linowym, jak i w rozwiązaniach wykorzystujących płaski pas.

Materiały i wykonanie

Główne elementy AL004 wykonano z poliamidu wzmacnianego włóknem szklanym.

Materiał ten charakteryzuje się dobrą odpornością mechaniczną i jest przeznaczony do zastosowań w wymagającym środowisku wodnym.

Elementy złączne oraz sprężyna wykonane są ze stali nierdzewnej A2, natomiast zastosowana w konstrukcji nakrętka M6 jest wykonana z mosiądzu.

Wzmocniony adapter wykorzystuje dodatkowo stalową płytkę, zwiększającą odporność konstrukcji na dynamiczne obciążenia.

Konserwacja

Po użytkowaniu AL004 w wodzie morskiej należy dokładnie przepłukać uchwyt dużą ilością słodkiej wody.

Pozwala to usunąć pozostałości soli, które mogłyby negatywnie wpływać na elementy mechanizmu.

Regularnie warto kontrolować:

• stan rolki,

• działanie mechanizmu blokującego,

• stan sprężyny,

• stan adaptera,

• dokręcenie elementów regulacyjnych,

• stan liny lub pasa,

• prawidłowe działanie zamka FASTen.

Bezpieczeństwo użytkowania

Maksymalna deklarowana masa kotwicy dla AL004 wynosi 20 kg. Nie należy przekraczać tego limitu.

W przypadku ciężkich kotwic szczególnie istotne jest również prawidłowe dobranie całego systemu mocowania.

Na uchwyt mogą działać nie tylko siły wynikające z masy kotwicy, ale również dodatkowe obciążenia dynamiczne powstające podczas:

• podnoszenia kotwicy,

• opuszczania kotwicy,

• kołysania jednostki,

• falowania,

• działania prądu,

• gwałtownych zmian napięcia liny.

Z tego względu producent przewiduje dla AL004 zastosowanie wzmocnionych systemów montażowych FASTen przeznaczonych do większych obciążeń.

AL004 a AL003 – różnice

AL004 jest konstrukcyjnie rozwinięciem modelu AL003, ale został przystosowany do znacznie większych obciążeń.

Najważniejsza różnica to wzmocniona konstrukcja oraz możliwość pracy z kotwicami o masie do 20 kg.

Kiedy warto wybrać AL004?

AL004 będzie właściwym wyborem przede wszystkim wtedy, gdy:

• stosujesz kotwicę cięższą niż 8 kg,

• potrzebujesz uchwytu do kotwicy do 20 kg,

• zależy Ci na automatycznej blokadzie liny,

• korzystasz z pontonu i chcesz prowadzić linę poza jego burtą,

• potrzebujesz regulacji kąta prowadzenia liny,

• występują większe obciążenia dynamiczne,

• chcesz wykorzystać wzmocniony system montażowy FASTen.

W przypadku lżejszych kotwic do 8 kg można rozważyć AL003. Jeżeli jednak masa kotwicy jest większa lub spodziewane obciążenia są wyższe, AL004 zapewnia odpowiedni zapas konstrukcyjny i został właśnie do takich zastosowań zaprojektowany.

Dane techniczne

Producent: BORIKA FASTen
Model: AL004
Typ: wzmocniony obrotowo-uchylny uchwyt kotwicy z automatyczną blokadą
Maksymalna masa kotwicy: 20 kg
Maksymalna średnica liny: 10 mm
Maksymalna szerokość pasa: 35 mm
Maksymalna grubość pasa: 2,5 mm
Zakres regulacji pochylenia: 180°
Krok regulacji: 7,5°
Mechanizm blokujący: sprężynowy, automatyczny
Zwalnianie: sznurek zwalniający
Materiał głównych elementów: poliamid wzmacniany włóknem szklanym
Elementy złączne: stal nierdzewna A2
Sprężyna: stal nierdzewna A2
Nakrętka M6: mosiądz
Adapter: wzmocniony stalową płytką
System montażowy: BORIKA FASTen – systemy przeznaczone do podwyższonych obciążeń.

Zawartość zestawu

W zestawie znajduje się:

• 1 × wzmocniony uchwyt kotwicy BORIKA FASTen AL004,

• 2 × śruba M6 × 55 DIN 912,

• 2 × nakrętka samohamowna M6 DIN 985.

Adapter wyposażony jest również w pierścień uszczelniający.

Podstawa montażowa do jednostki pływającej jest dobierana osobno i powinna być przystosowana do obciążeń odpowiadających zastosowaniu AL004.

Podsumowanie

BORIKA FASTen AL004 to wzmocniony uchwyt kotwicy przeznaczony do profesjonalniejszego i bardziej wymagającego zastosowania. Łączy automatyczny system blokowania, rolkę prowadzącą oraz regulację kąta pochylenia w zakresie 180° z dokładnością 7,5°.

Najważniejszą cechą modelu jest jednak jego wzmocniona konstrukcja z adapterem wyposażonym w stalową płytkę, dzięki której uchwyt został przystosowany do obsługi kotwic o masie do 20 kg i większych obciążeń dynamicznych.

Regulacja kąta sprawia, że AL004 jest szczególnie praktyczny na pontonach. Umożliwia ustawienie uchwytu w taki sposób, aby kotwica znajdowała się poza burtą, a lina podczas podnoszenia i opuszczania nie ocierała się o powierzchnię nadmuchanego balonu.

BORIKA FASTen AL004 to odpowiedni wybór dla użytkowników, którzy potrzebują wzmocnionego, regulowanego uchwytu do cięższych kotwic i chcą zachować wygodę obsługi charakterystyczną dla systemu FASTen.
