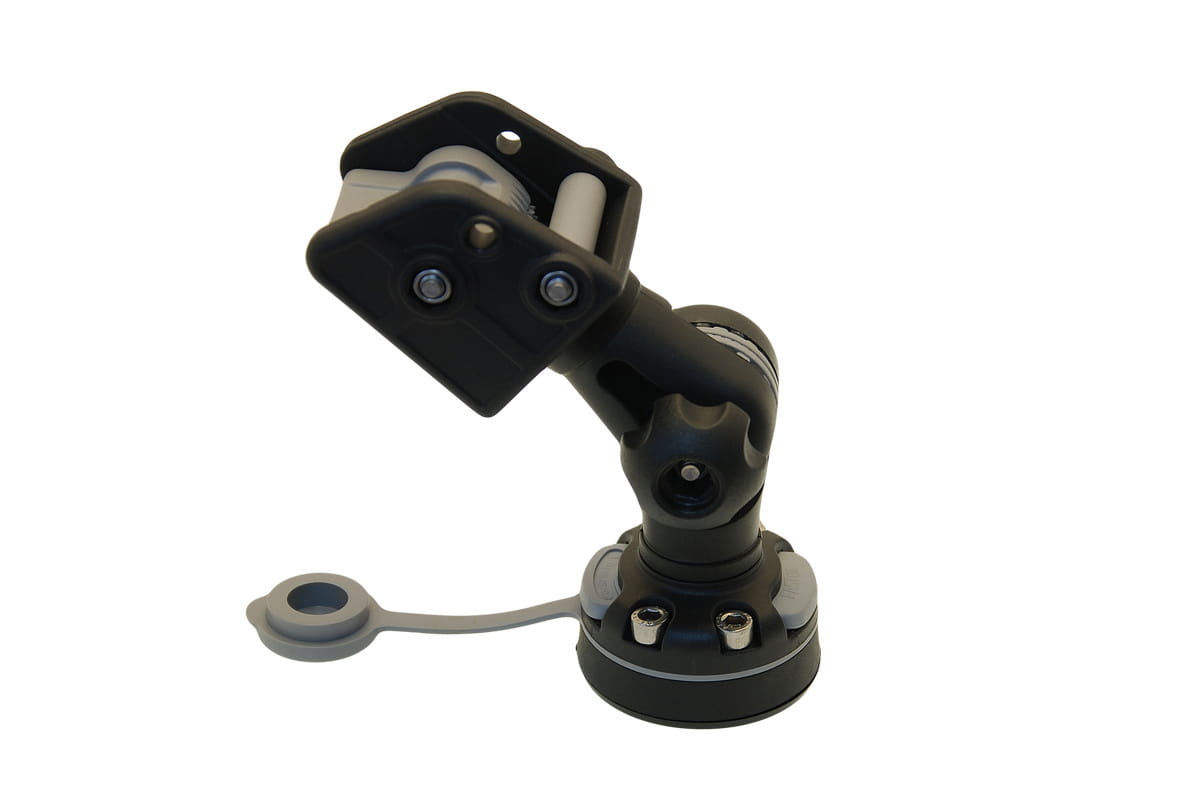

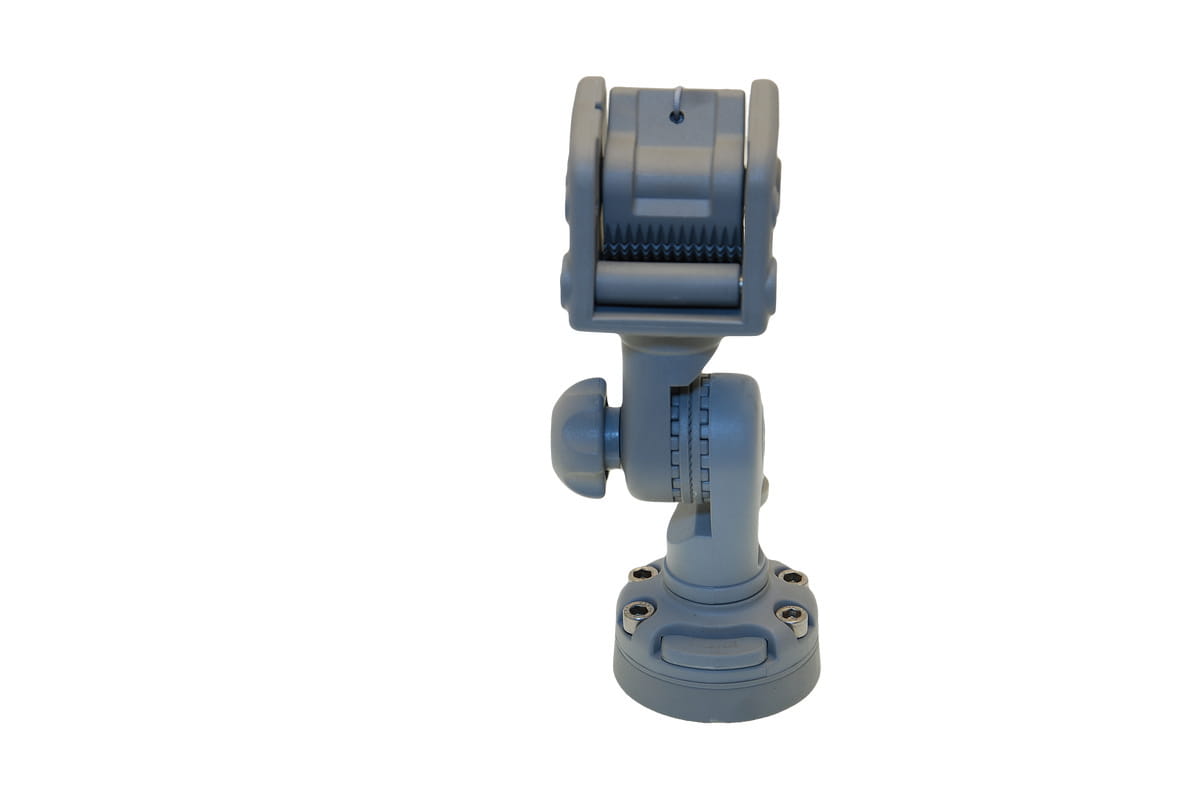

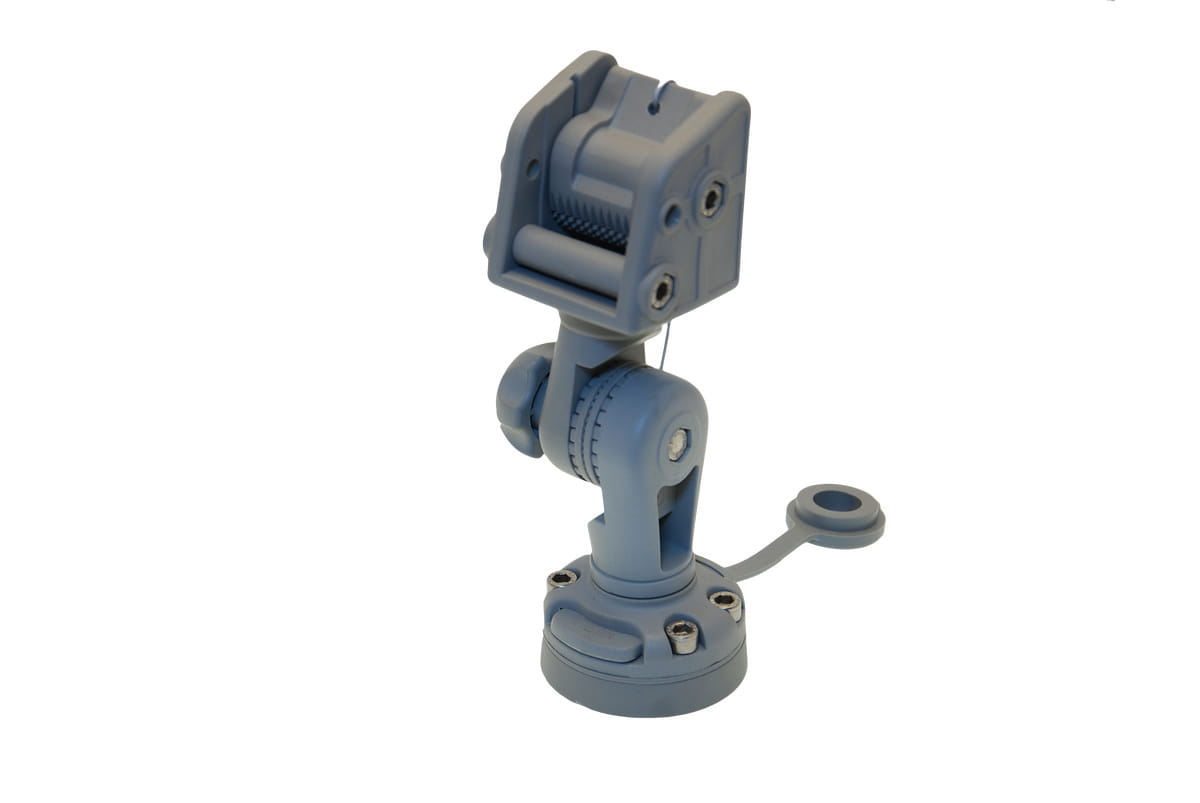

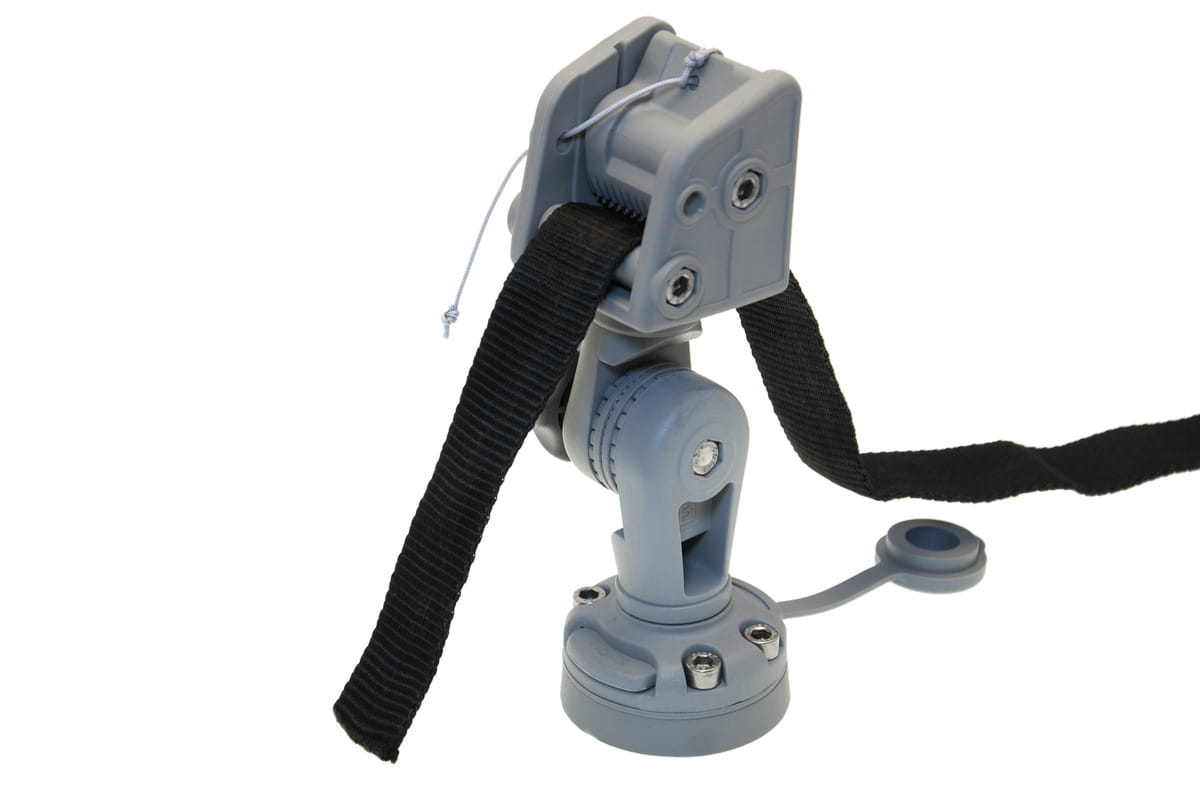

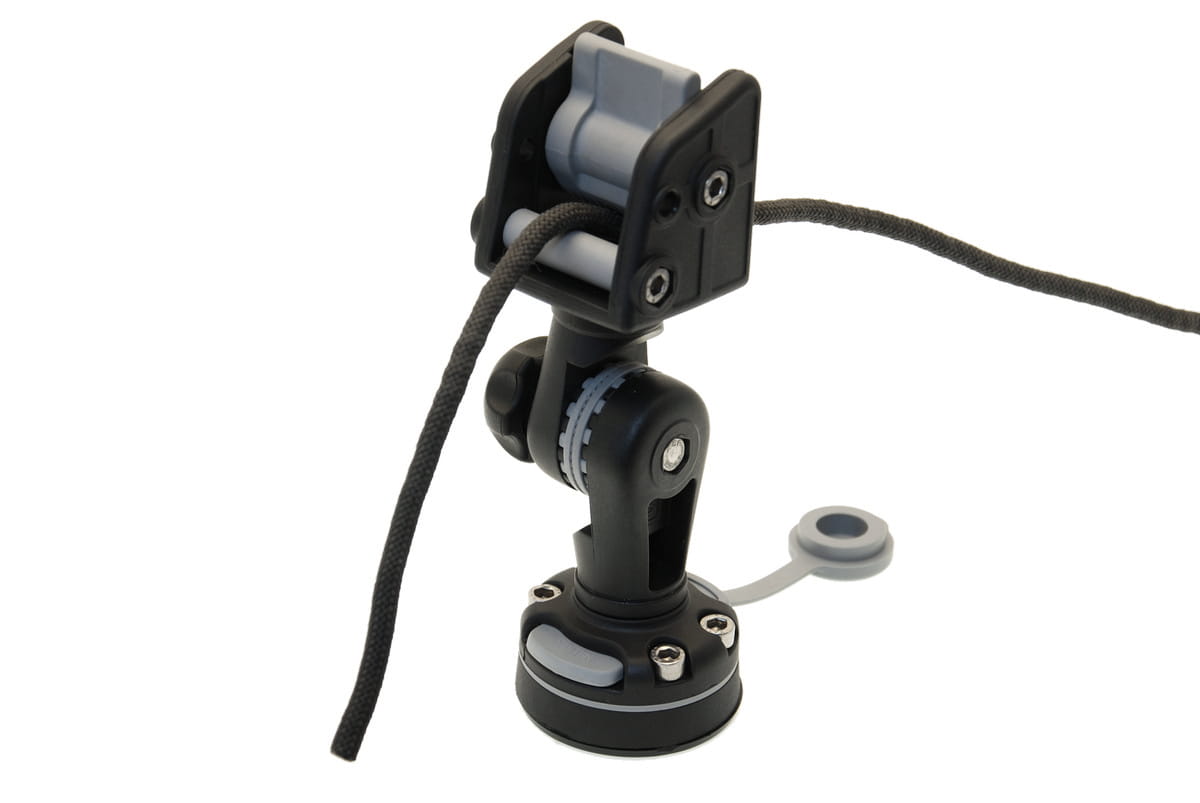

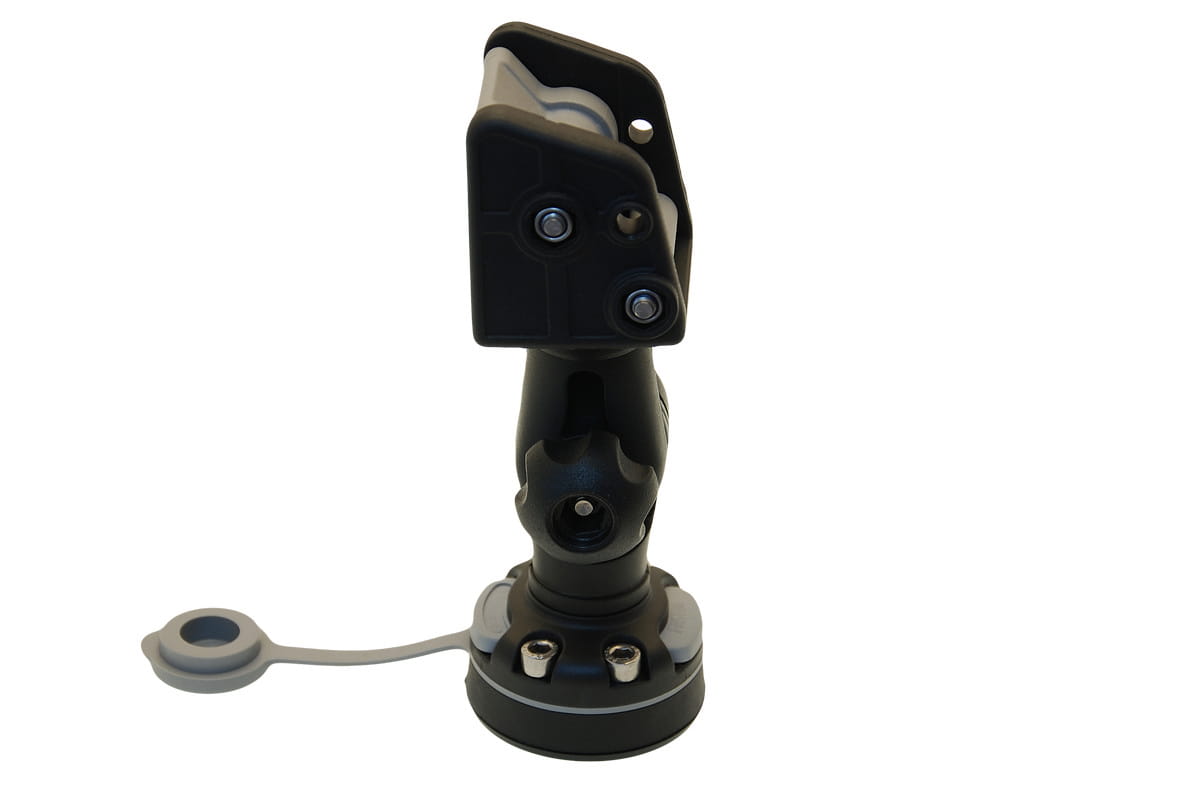

BORIKA FASTen ALb003 – uchwyt kotwicy z regulacją pochylenia i podstawą FMb do powierzchni sztywnych

BORIKA FASTen ALb003 to kompletny, obrotowo-uchylny system mocowania kotwicy, składający się z uchwytu AL003 z automatycznym mechanizmem blokującym oraz podstawy montażowej FMb, przeznaczonej do instalacji na sztywnych powierzchniach.

Zestaw został opracowany z myślą o użytkownikach łodzi, kajaków i innych jednostek pływających, którzy potrzebują wygodnego sposobu prowadzenia, podnoszenia i opuszczania kotwicy bez konieczności każdorazowego dodatkowego zabezpieczania liny.

Automatyczny mechanizm blokujący utrzymuje linę po podniesieniu kotwicy, natomiast regulowany mechanizm uchylny pozwala dopasować położenie uchwytu do konstrukcji jednostki i kierunku prowadzenia liny. Całość montowana jest bezpośrednio do sztywnej powierzchni za pomocą dołączonej podstawy FMb.

Najważniejsze zalety

• kompletny zestaw: uchwyt AL003 + podstawa FMb,

• przeznaczony do kotwic o masie do 8 kg,

• automatyczny mechanizm blokujący linę,

• regulowany mechanizm pochylenia uchwytu,

• możliwość dopasowania kierunku prowadzenia liny,

• wygodne podnoszenie i opuszczanie kotwicy,

• brak konieczności dodatkowego wiązania liny po jej zablokowaniu,

• możliwość zwolnienia blokady za pomocą sznurka,

• obsługa liny o średnicy do 10 mm,

• możliwość zastosowania pasa o szerokości do 35 mm,

• przeznaczony do montażu na powierzchniach sztywnych,

• kompatybilność z systemem BORIKA FASTen,

• szybki montaż i demontaż uchwytu,

• konstrukcja wykonana z poliamidu wzmacnianego włóknem szklanym,

• elementy metalowe ze stali nierdzewnej A2.

Zastosowanie

ALb003 jest przeznaczony przede wszystkim do montażu na sztywnych powierzchniach. Zestaw może być stosowany między innymi na:

• łodziach z laminatu,

• łodziach z tworzyw sztucznych,

• łodziach aluminiowych,

• kajakach wykonanych z PE,

• łodziach wędkarskich,

• innych jednostkach posiadających odpowiednią sztywną powierzchnię montażową.

Producent wskazuje w szczególności na zastosowanie zestawu na kajakach PE oraz łodziach z laminatu (FG).

W przeciwieństwie do zestawów przeznaczonych do montażu na nadmuchiwanych burtach, ALb003 wykorzystuje FMb – podstawę przeznaczoną do mocowania na powierzchni sztywnej.

Automatyczna blokada liny

Jednym z najważniejszych elementów AL003 jest automatyczny mechanizm blokujący.

Podczas podnoszenia kotwicy lina może przesuwać się przez mechanizm. Po zatrzymaniu zostaje automatycznie zablokowana, dzięki czemu kotwica pozostaje utrzymywana w wybranej pozycji.

Rozwiązanie eliminuje konieczność wykonywania dodatkowego węzła po każdym podniesieniu kotwicy.

Jest to szczególnie praktyczne podczas wędkowania, gdy użytkownik wielokrotnie zmienia miejsce postoju jednostki i często korzysta z kotwicy.

Opuszczanie kotwicy

AL003 posiada mechanizm umożliwiający szybkie zwolnienie blokady.

Do mechanizmu dołączony jest sznurek zwalniający. Pociągnięcie za niego powoduje odblokowanie liny, dzięki czemu można rozpocząć opuszczanie kotwicy.

Pozwala to obsługiwać kotwicę znacznie szybciej niż w przypadku tradycyjnego systemu, w którym konieczne jest każdorazowe rozwiązywanie i wykonywanie węzłów.

Sznurek może być również przedłużony dodatkową linką, jeśli użytkownik chce mieć możliwość zwalniania kotwicy z większej odległości.

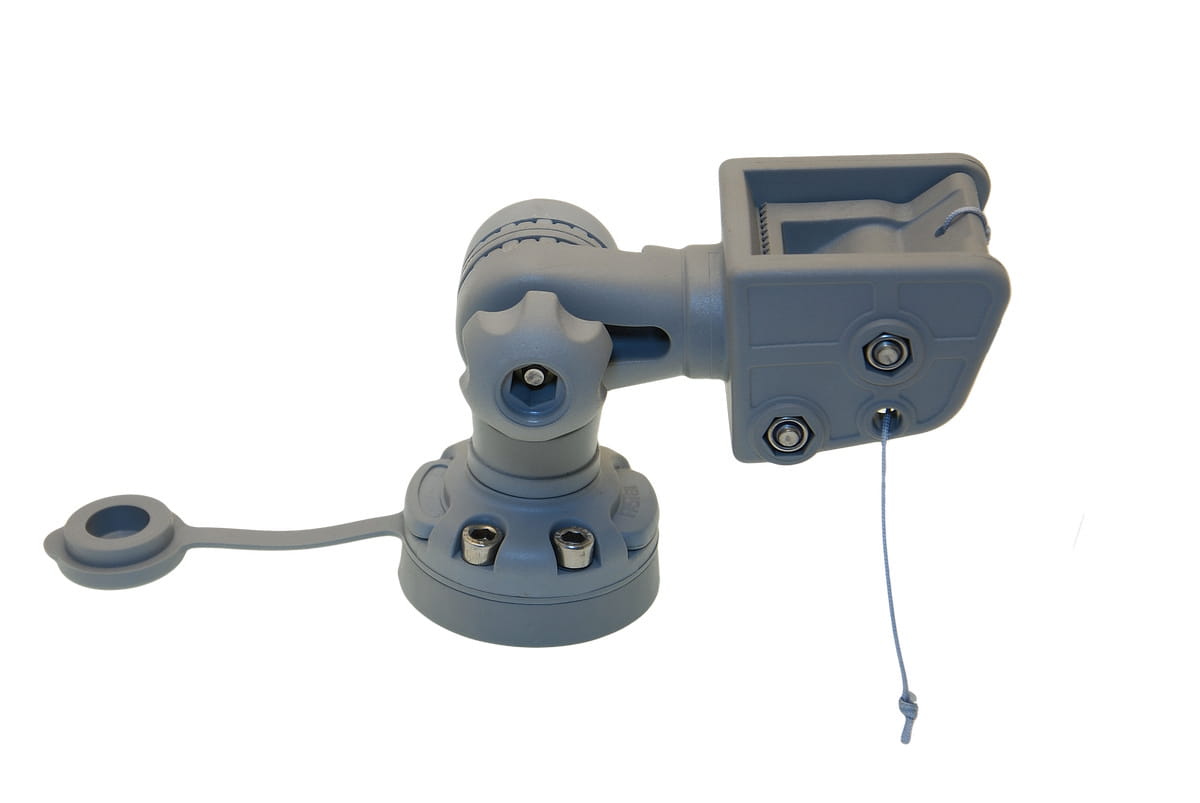

Regulacja pochylenia

AL003 posiada regulowany mechanizm uchylny, który umożliwia dopasowanie położenia uchwytu do konkretnej jednostki.

Regulacja pozwala ustawić kierunek prowadzenia liny w taki sposób, aby ograniczyć jej kontakt z burtą lub innymi elementami łodzi.

Jest to szczególnie przydatne przy montażu uchwytu na dziobie, gdzie lina powinna być prowadzona możliwie płynnie w kierunku wody.

Dodatkową możliwością systemu FASTen jest zmiana orientacji uchwytu w zamku poprzez jego ponowne osadzenie w innym położeniu. W przypadku zestawu ALb003 producent podaje krok wielowypustu 27,7°.

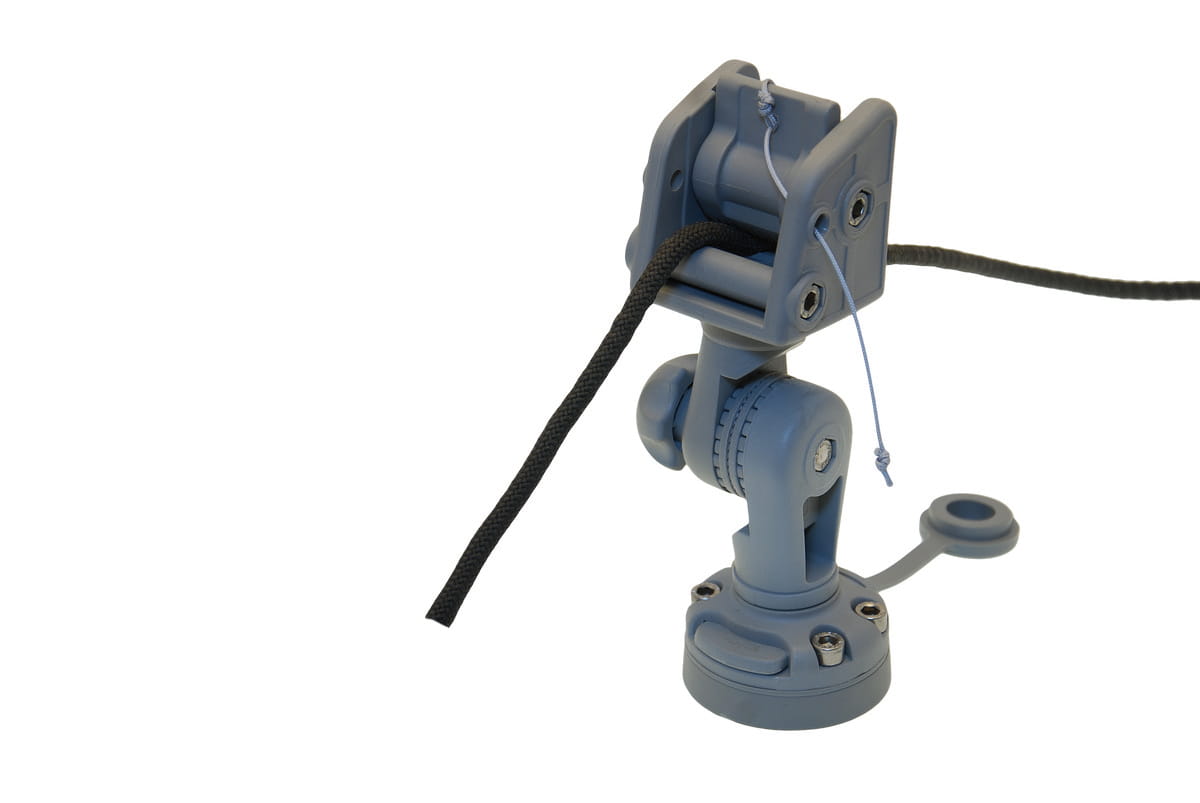

Prowadzenie liny

Uchwyt posiada element prowadzący umożliwiający płynne przemieszczanie liny lub pasa kotwicznego.

ALb003 obsługuje:

linę o średnicy do 10 mm

lub

pas o szerokości do 35 mm.

Podczas montażu warto zwrócić szczególną uwagę na kierunek prowadzenia liny. Powinna ona wychodzić z uchwytu możliwie płynnie, bez ostrych załamań i niepotrzebnego tarcia o elementy konstrukcji łodzi.

Montaż ALb003 – krok po kroku

Zestaw został zaprojektowany do montażu na sztywnej powierzchni przy wykorzystaniu podstawy FMb.

1. Wybierz miejsce montażu

Najlepszym miejscem jest przednia część jednostki, w pobliżu dziobu, tak aby lina kotwiczna mogła być prowadzona bezpośrednio w kierunku wody.

Miejsce montażu powinno mieć odpowiednią sztywność i zapewniać stabilne podparcie podstawy.

2. Przyłóż podstawę FMb

Podstawę należy przyłożyć do wybranego miejsca i ustalić położenie otworów montażowych.

Należy upewnić się, że po zamontowaniu uchwytu lina będzie miała odpowiednią przestrzeń do swobodnego prowadzenia.

3. Wykonaj otwory montażowe

Po dokładnym ustaleniu pozycji należy przygotować otwory odpowiednie dla dołączonych elementów mocujących.

Przed wykonaniem otworów należy sprawdzić, czy po drugiej stronie powierzchni nie znajdują się przewody, elementy konstrukcyjne lub inne komponenty, które mogłyby zostać uszkodzone.

4. Przykręć podstawę FMb

Podstawa montażowa jest mocowana do powierzchni sztywnej przy użyciu czterech dołączonych wkrętów 6,3 × 32 DIN 9200.

Wkręty należy dokręcić równomiernie, zapewniając stabilne przyleganie podstawy do powierzchni.

5. Zamontuj uchwyt AL003

Po zamocowaniu podstawy należy umieścić adapter uchwytu AL003 w systemie montażowym FMb.

Po prawidłowym osadzeniu należy zablokować uchwyt.

6. Ustaw odpowiedni kąt

Po zamontowaniu uchwytu należy ustawić jego położenie tak, aby lina była prowadzona możliwie prosto w kierunku wody.

7. Przeprowadź linę

Przeprowadź linę kotwiczną przez mechanizm prowadzący i blokujący uchwytu.

8. Sprawdź mechanizm

Przed pierwszym użyciem należy kilkukrotnie sprawdzić:

• czy lina przesuwa się prawidłowo,

• czy mechanizm automatycznie blokuje linę,

• czy sznurek prawidłowo zwalnia blokadę,

• czy uchwyt jest stabilnie zamocowany,

• czy mechanizm uchylny jest prawidłowo zablokowany.

Montaż na kajaku PE

ALb003 jest szczególnie interesującym rozwiązaniem dla właścicieli kajaków wykonanych z polietylenu (PE).

Sztywna konstrukcja kajaka umożliwia przykręcenie podstawy FMb bez konieczności stosowania klejonej podstawy przeznaczonej do pontonów pneumatycznych.

Przed montażem należy jednak upewnić się, że wybrane miejsce posiada odpowiednią grubość i sztywność oraz że zastosowane wkręty są odpowiednie dla konstrukcji konkretnej jednostki.

Producent wskazuje kajaki PE jako jedno z zastosowań zestawu ALb003.

Montaż na łodzi laminatowej

W przypadku łodzi wykonanej z laminatu FMb można zamocować bezpośrednio do odpowiednio przygotowanej powierzchni.

Przed wykonaniem otworów należy wybrać miejsce, w którym laminat zapewni odpowiednią stabilność.

Jeżeli miejsce montażu jest cienkie lub znajduje się w strefie o niewielkiej sztywności, należy zastosować odpowiednie wzmocnienie konstrukcji.

Ma to szczególne znaczenie w przypadku regularnego użytkowania kotwicy, ponieważ na uchwyt mogą działać siły dynamiczne.

Montaż na łodzi aluminiowej

Na powierzchniach aluminiowych FMb może zostać wykorzystana jako stała podstawa dla uchwytu AL003.

W takim przypadku należy zwrócić uwagę na odpowiedni dobór sposobu mocowania do grubości i konstrukcji aluminium.

Podstawa powinna być zamontowana na powierzchni zapewniającej odpowiednią sztywność.

Demontaż uchwytu

Jedną z zalet systemu BORIKA FASTen jest jego modułowa konstrukcja.

Po zamontowaniu podstawy FMb może ona pozostać na jednostce, podczas gdy sam uchwyt AL003 można w razie potrzeby zdemontować.

Pozwala to ograniczyć liczbę wystających elementów podczas transportu lub przechowywania łodzi.

System FASTen został zaprojektowany właśnie z myślą o szybkim montażu i demontażu wyposażenia.

Maksymalna masa kotwicy

ALb003 przeznaczony jest do kotwic o masie do 8 kg.

Nie należy przekraczać tego limitu.

W przypadku cięższej kotwicy należy zastosować odpowiedni, wzmocniony model uchwytu oraz odpowiednią podstawę montażową.

Warto również pamiętać, że rzeczywiste obciążenie uchwytu może być większe od samej masy kotwicy. Podczas podnoszenia, opuszczania czy kołysania łodzi na falach występują dodatkowe siły dynamiczne.

Dlatego ważne jest prawidłowe zamocowanie podstawy FMb do odpowiednio sztywnej powierzchni.

Lina lub pas kotwiczny

ALb003 pozwala wykorzystać dwa podstawowe rodzaje elementów kotwicznych.

Lina

Maksymalna średnica liny:

10 mm

Pas

Maksymalna szerokość pasa:

35 mm

Producent przewiduje zastosowanie uchwytu zarówno z liną, jak i pasem kotwicznym.

Dobór konkretnej liny lub pasa powinien być uzależniony od masy kotwicy, wielkości jednostki oraz warunków, w jakich będzie ona użytkowana.

Materiały

ALb003 wykonano z materiałów przeznaczonych do zastosowań w środowisku wodnym.

W konstrukcji zastosowano między innymi:

• poliamid wzmacniany włóknem szklanym,

• PVC,

• stal nierdzewną A2.

Połączenie tych materiałów pozwala uzyskać lekką i odporną konstrukcję, odpowiednią do montażu na jednostkach pływających.

Konserwacja

Po użytkowaniu w wodzie słonej zaleca się przepłukanie uchwytu i podstawy świeżą wodą.

Należy zwrócić uwagę na mechanizm blokujący, elementy ruchome oraz miejsce połączenia uchwytu z podstawą.

Regularnie należy kontrolować:

• stan mechanizmu blokującego,

• stan rolki prowadzącej,

• prawidłowe działanie sznurka zwalniającego,

• dokręcenie podstawy,

• stan elementów mocujących,

• stan liny lub pasa,

• prawidłowe zablokowanie uchwytu w podstawie.

ALb003 a AL003 – czym się różnią?

To bardzo istotne rozróżnienie przy wyborze produktu.

AL003 jest przede wszystkim samym uchwytem kotwicy z mechanizmem blokującym i regulacją pochylenia.

ALb003 zawiera natomiast uchwyt AL003 oraz podstawę montażową FMb przeznaczoną do montażu na powierzchni sztywnej.

Jeżeli potrzebujesz samego mechanizmu AL003 – wybierz AL003. Jeżeli chcesz otrzymać komplet umożliwiający montaż na sztywnej powierzchni – właściwym wariantem jest ALb003.

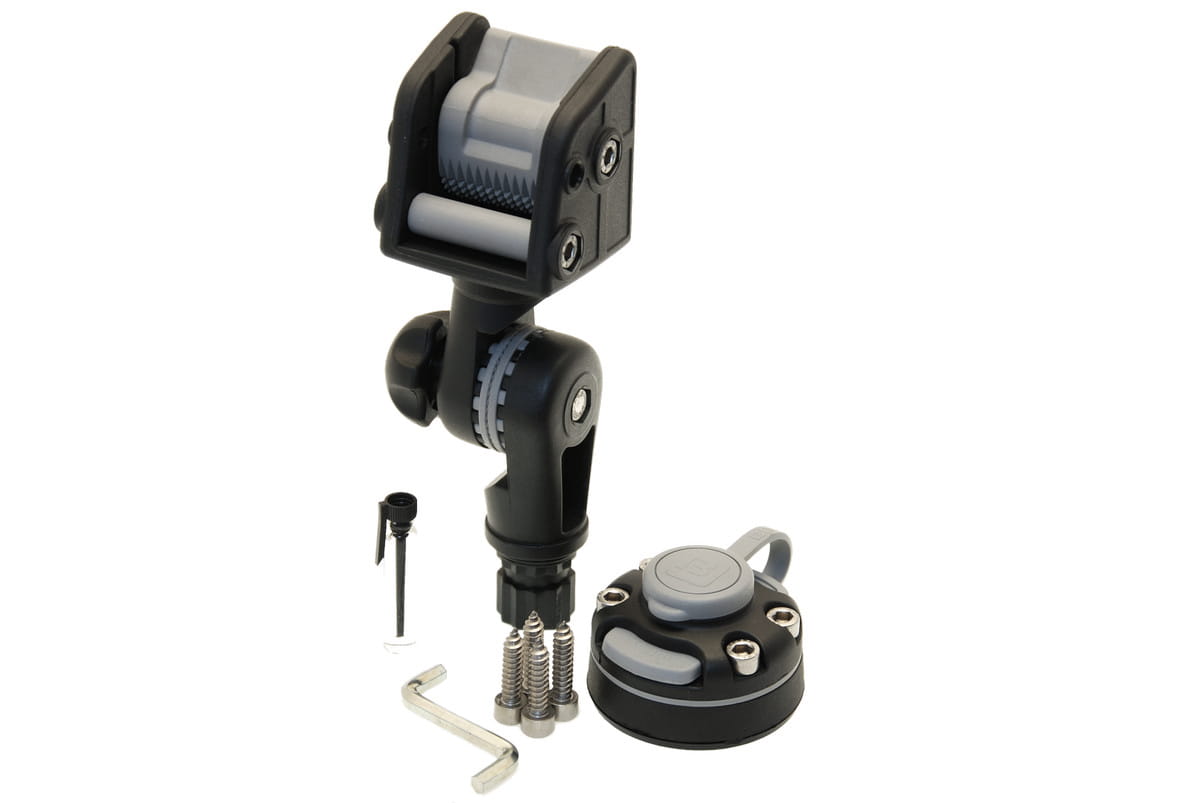

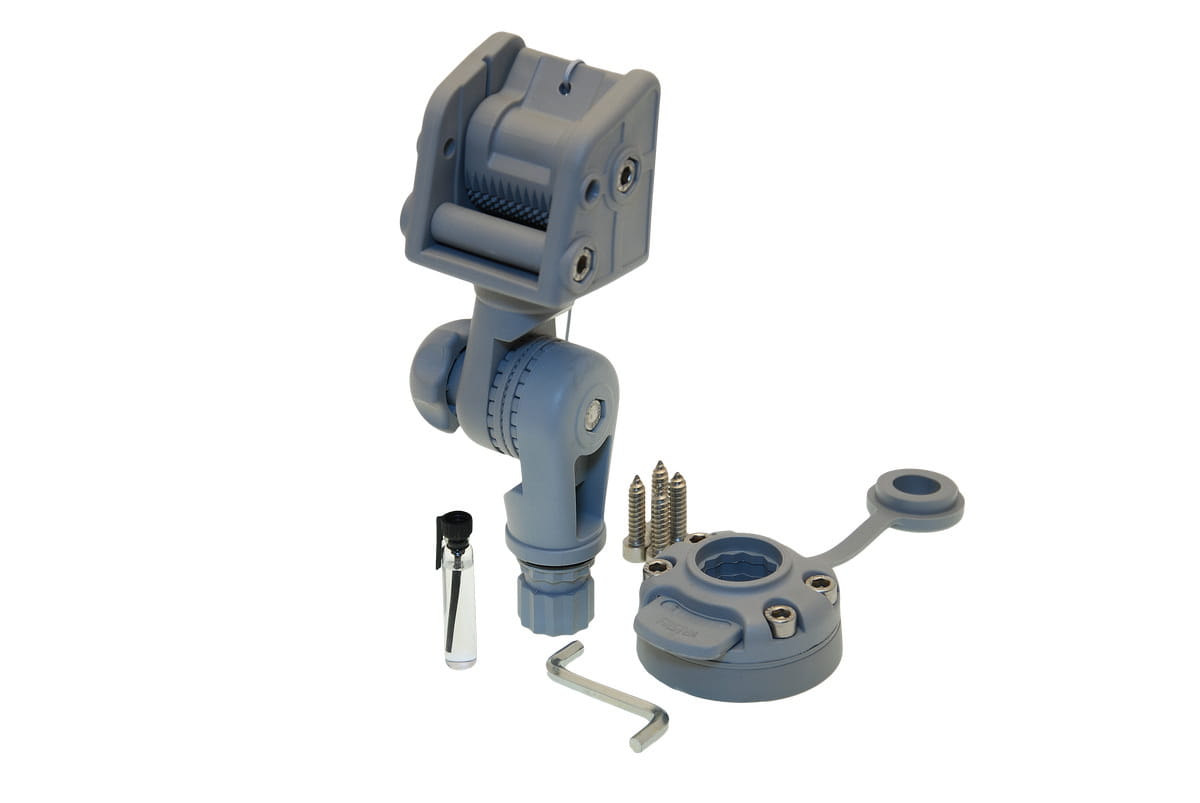

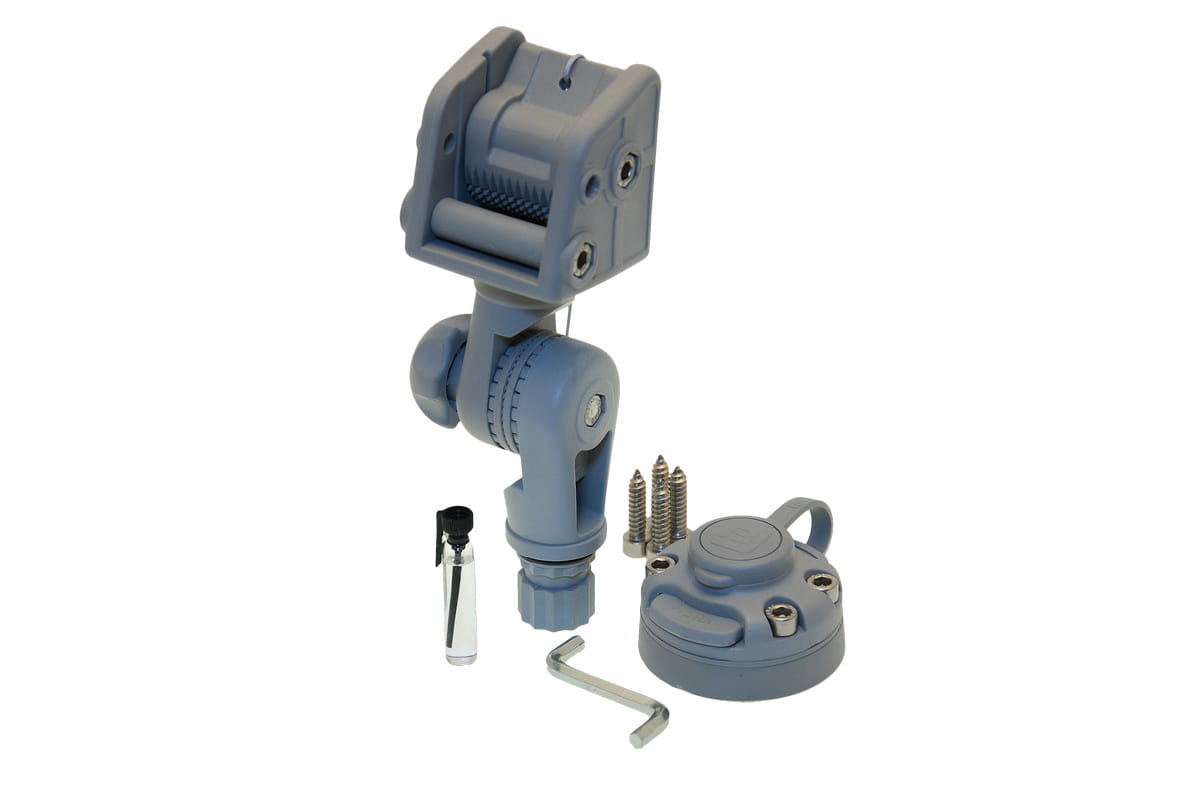

Zawartość zestawu

W skład zestawu BORIKA FASTen ALb003 wchodzą:

• 1 × uchwyt kotwicy AL003,

• 1 × podstawa montażowa FMb,

• 4 × wkręt 6,3 × 32 DIN 9200,

• instrukcja montażu.

Dzięki temu użytkownik otrzymuje kompletny zestaw przeznaczony do instalacji na odpowiedniej powierzchni sztywnej.

Dane techniczne

Producent: BORIKA FASTen
Model: ALb003
Typ: obrotowo-uchylny uchwyt kotwicy ze stoperem i podstawą do powierzchni sztywnych
System: BORIKA FASTen
Maksymalna masa kotwicy: 8 kg
Maksymalna średnica liny: 10 mm
Maksymalna szerokość pasa: 35 mm
Materiał: poliamid wzmacniany włóknem szklanym, PVC, stal nierdzewna A2
Podstawa montażowa: FMb
Typ powierzchni montażowej: powierzchnie sztywne
Krok wielowypustu: 27,7°
Wymiary zestawu: ok. 188 × 79 × 63 mm
Masa netto: ok. 423 g.

Dla kogo przeznaczony jest ALb003?

BORIKA FASTen ALb003 będzie dobrym wyborem dla użytkowników, którzy:

• posiadają kajak PE,

• posiadają łódź laminatową lub inną jednostkę ze sztywną powierzchnią,

• chcą zamontować stały punkt obsługi kotwicy,

• często podnoszą i opuszczają kotwicę,

• nie chcą każdorazowo wiązać liny,

• potrzebują możliwości regulacji kąta prowadzenia liny,

• chcą korzystać z modułowego systemu BORIKA FASTen.

Jest to szczególnie praktyczne rozwiązanie dla wędkarzy, którzy podczas łowienia wielokrotnie zmieniają stanowisko i potrzebują szybkiej obsługi kotwicy.

Podsumowanie

BORIKA FASTen ALb003 to kompletny system do wygodnej obsługi kotwicy na jednostkach wyposażonych w sztywną powierzchnię montażową. Zestaw łączy funkcjonalność uchwytu AL003 z podstawą FMb, dzięki czemu użytkownik otrzymuje gotowe rozwiązanie do zamocowania na kajaku PE, łodzi laminatowej, łodzi aluminiowej lub innej odpowiedniej konstrukcji.

Automatyczny stoper utrzymuje linę po podniesieniu kotwicy, eliminując konieczność dodatkowego zabezpieczania jej węzłem. Regulowany mechanizm uchylny pozwala natomiast dopasować kierunek prowadzenia liny do konkretnej konstrukcji jednostki.

Obsługa kotwicy jest dzięki temu szybka i intuicyjna – podnosisz linę, mechanizm ją blokuje, a po zwolnieniu blokady możesz swobodnie rozpocząć opuszczanie kotwicy.

Dzięki zastosowaniu podstawy FMb ALb003 jest szczególnie interesującym rozwiązaniem dla osób, które chcą stworzyć stały, funkcjonalny i estetyczny system kotwiczenia na sztywnej jednostce pływającej.
