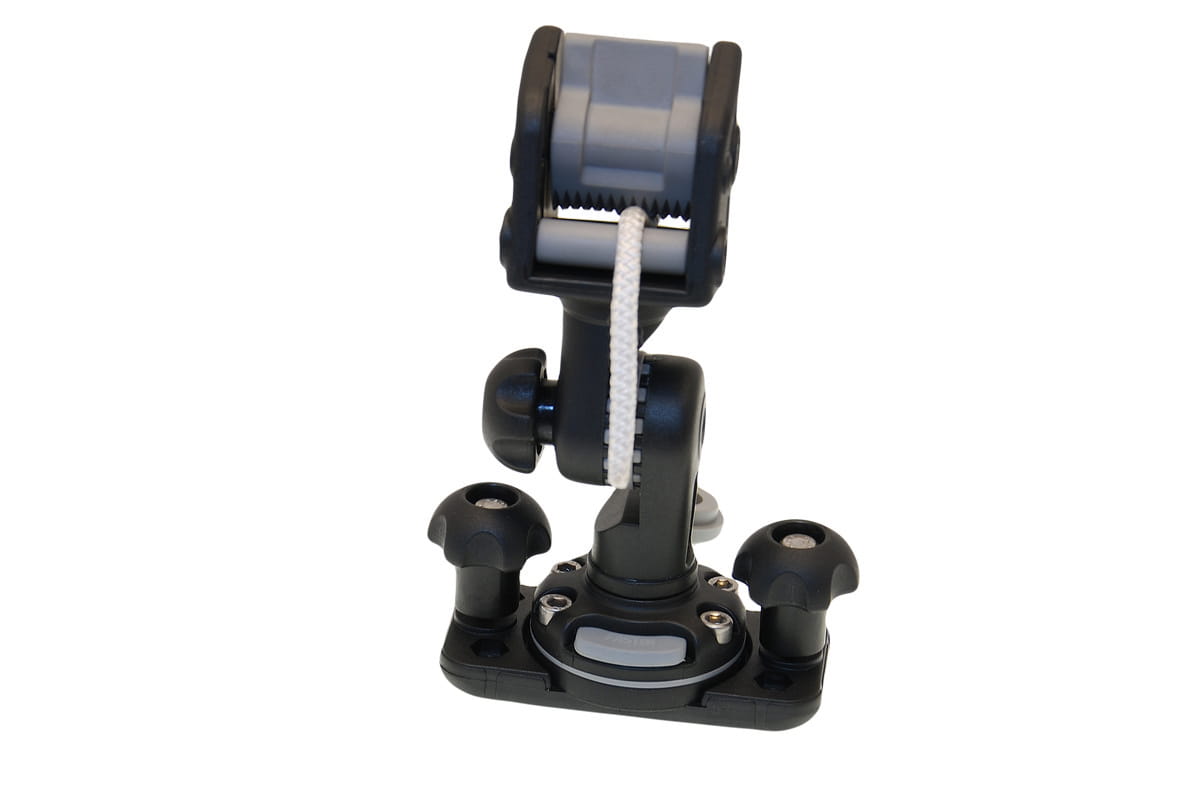

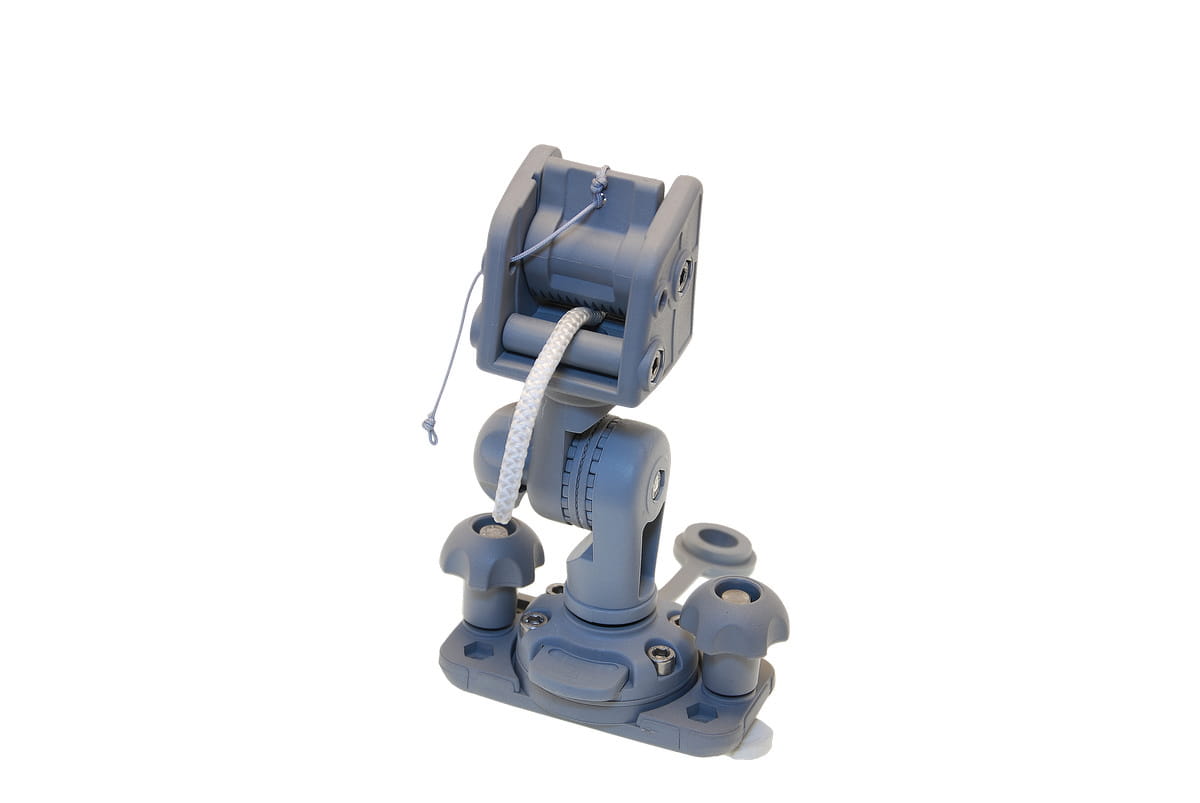

BORIKA FASTen ALf003 – blokada kotwicy z mechanizmem uchylnym i zestawem montażowym do profilu typu C

BORIKA FASTen ALf003 to kompletny system mocowania i obsługi kotwicy, przeznaczony do jednostek wyposażonych w profil montażowy typu C. Zestaw łączy funkcjonalność obrotowo-uchylnego uchwytu kotwicy AL003 z elementami montażowymi FFr222, umożliwiającymi instalację systemu bezpośrednio na kompatybilnym profilu.

Zintegrowany mechanizm blokujący pozwala na szybkie podnoszenie i opuszczanie kotwicy, a po jej podniesieniu automatycznie utrzymuje linę w wybranej pozycji. Dzięki temu użytkownik nie musi każdorazowo wykonywać dodatkowego węzła zabezpieczającego.

Mechanizm uchylny pozwala natomiast dopasować położenie uchwytu do konstrukcji jednostki oraz kierunku prowadzenia liny. Jest to szczególnie istotne w przypadku montażu na burtach i profilach, gdzie właściwe ustawienie uchwytu wpływa na wygodę obsługi oraz ogranicza niepotrzebne tarcie liny.

ALf003 przeznaczony jest do kotwic o masie do 8 kg i może współpracować z liną o średnicy do 10 mm lub pasem o szerokości do 35 mm.

Najważniejsze zalety BORIKA FASTen ALf003

• kompletny zestaw AL003 + FFr222,

• przeznaczony do montażu na profilu typu C,

• obsługa kotwic o masie do 8 kg,

• automatyczny mechanizm blokujący linę,

• mechanizm uchylny umożliwiający zmianę kąta ustawienia,

• możliwość dopasowania kierunku prowadzenia liny,

• szybkie podnoszenie i opuszczanie kotwicy,

• brak konieczności dodatkowego wiązania liny po jej zablokowaniu,

• możliwość zwolnienia blokady za pomocą sznurka,

• obsługa liny o średnicy do 10 mm,

• możliwość zastosowania pasa o szerokości do 35 mm,

• szybki montaż na kompatybilnym profilu C,

• możliwość demontażu uchwytu z systemu montażowego,

• modułowa konstrukcja zgodna z systemem BORIKA FASTen,

• przeznaczony przede wszystkim do małych łodzi i jednostek wyposażonych w profil C.

Zastosowanie

ALf003 został opracowany przede wszystkim z myślą o łodziach wyposażonych w profil montażowy typu C, który biegnie wzdłuż burty lub innej części jednostki.

Profil C stanowi bazę dla elementu montażowego FFr222, dzięki czemu uchwyt kotwicy można zamontować bez wykonywania dodatkowych otworów w konstrukcji łodzi.

System może być wykorzystywany między innymi na:

• łodziach aluminiowych,

• łodziach wędkarskich,

• łodziach z profilami typu C,

• jednostkach wyposażonych w szyny montażowe,

• niewielkich łodziach użytkowych,

• łodziach wyposażonych w systemy umożliwiające montaż akcesoriów na profilu C.

Producent klasyfikuje ALf003 jako blokadę kotwicy z mechanizmem uchylnym i zestawem do montażu na profilu w kształcie litery C.

System montażowy FFr222

Najważniejszą różnicą pomiędzy ALf003 a samym AL003 jest zastosowanie odpowiedniego zestawu montażowego do profilu C.

ALf003 wykorzystuje FFr222, który pozwala połączyć uchwyt kotwicy z istniejącym profilem montażowym.

Dzięki takiemu rozwiązaniu użytkownik otrzymuje kompletny zestaw, który można zamontować na kompatybilnej szynie bez konieczności wiercenia otworów w burcie.

Jest to szczególnie korzystne w przypadku łodzi, które posiadają fabrycznie wykonane profile do montażu dodatkowego wyposażenia.

Automatyczna blokada kotwicy

AL003 zastosowany w zestawie ALf003 posiada automatyczny mechanizm blokujący.

Podczas podnoszenia kotwicy lina może być wybierana przez mechanizm. Po zatrzymaniu zostaje automatycznie zabezpieczona.

W praktyce oznacza to, że po podniesieniu kotwicy użytkownik nie musi wykonywać dodatkowego węzła.

Jest to bardzo wygodne podczas wędkowania, szczególnie gdy kotwica jest regularnie podnoszona i opuszczana podczas przemieszczania się pomiędzy stanowiskami.

Mechanizm pozwala więc ograniczyć liczbę czynności potrzebnych do obsługi kotwicy i umożliwia szybkie przechodzenie pomiędzy pozycją transportową a zakotwiczeniem.

Szybkie opuszczanie kotwicy

Mechanizm blokujący posiada element umożliwiający jego zwolnienie.

Po zwolnieniu blokady lina może swobodnie przesuwać się przez uchwyt, co pozwala na rozpoczęcie opuszczania kotwicy.

Do obsługi mechanizmu służy sznurek zwalniający.

Możliwe jest również zastosowanie dodatkowej linki przedłużającej, jeżeli użytkownik chce obsługiwać zwalnianie mechanizmu z większej odległości.

Mechanizm uchylny

Jedną z najważniejszych cech ALf003 jest uchylny mechanizm uchwytu.

Pozwala on zmienić położenie części odpowiedzialnej za prowadzenie liny względem podstawy.

Dzięki temu użytkownik może ustawić uchwyt tak, aby lina była prowadzona możliwie płynnie w kierunku wody.

Regulacja jest szczególnie przydatna, gdy profil C znajduje się na burcie pod kątem innym niż optymalny dla prowadzenia liny.

Możliwość zmiany ustawienia pozwala dopasować uchwyt do:

• wysokości burty,

• kąta profilu,

• miejsca montażu,

• kierunku prowadzenia liny,

• pozycji kotwicy względem jednostki.

Producent opisuje AL003 jako uchwyt wyposażony w mechanizm pochylenia, pozwalający dopasować położenie zespołu do pozycji łodzi.

Prowadzenie liny

ALf003 może współpracować z:

liną o średnicy do 10 mm

lub

pasem o szerokości do 35 mm.

Pozwala to użytkownikowi dobrać sposób mocowania kotwicy do własnych preferencji.

Lina powinna być prowadzona przez uchwyt w taki sposób, aby nie była niepotrzebnie załamywana ani dociskana do elementów konstrukcyjnych.

Prawidłowe ustawienie mechanizmu uchylnego pozwala dodatkowo zoptymalizować tor prowadzenia liny.

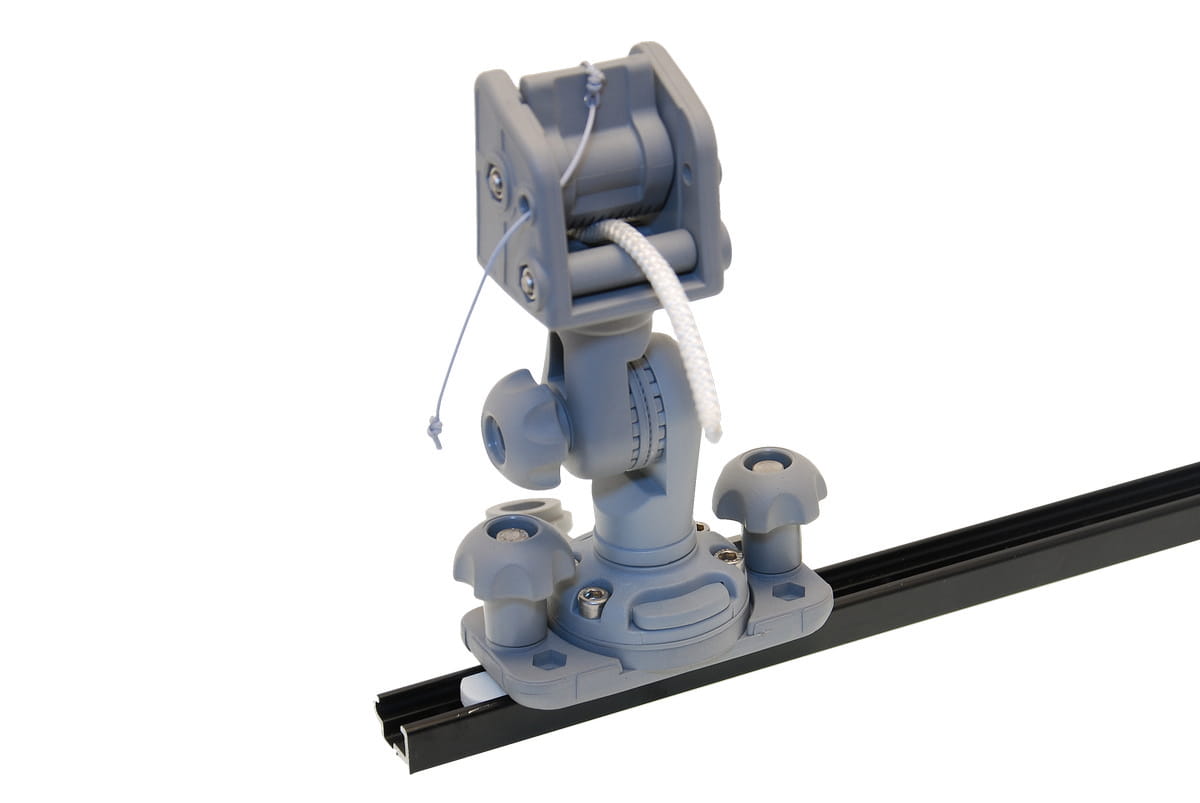

Montaż ALf003 na profilu typu C

Montaż ALf003 jest możliwy na jednostce wyposażonej w kompatybilny profil C.

System wykorzystuje znajdujący się w zestawie element montażowy FFr222.

1. Wybierz miejsce montażu

W pierwszej kolejności należy wybrać fragment profilu C, który zapewni odpowiednie położenie uchwytu względem kotwicy.

Najlepsze miejsce powinno umożliwiać swobodne prowadzenie liny poza burtę.

2. Przygotuj profil C

Należy sprawdzić, czy profil jest czysty, nie posiada uszkodzeń oraz czy jego konstrukcja jest odpowiednia do zamontowania dodatkowego wyposażenia.

3. Umieść element FFr222 w profilu

Element montażowy należy wprowadzić do profilu C zgodnie z konstrukcją zastosowanej szyny.

Pozwala to stworzyć punkt mocowania dla uchwytu AL003.

4. Ustaw pozycję

Przed ostatecznym dokręceniem należy ustawić element montażowy w wybranym miejscu.

Warto zwrócić uwagę na to, aby po zamontowaniu lina miała możliwie prosty tor prowadzenia.

5. Zamontuj uchwyt AL003

Uchwyt należy połączyć z elementem montażowym znajdującym się w zestawie.

Połączenie powinno być stabilne i pozbawione nadmiernych luzów.

6. Ustaw kąt pochylenia

Należy dopasować kąt mechanizmu uchylnego do burty oraz kierunku prowadzenia liny.

7. Zabezpiecz wszystkie elementy

Po uzyskaniu właściwego ustawienia należy dokręcić elementy mocujące.

8. Przeprowadź linę

Linę lub pas należy przeprowadzić przez mechanizm blokujący.

9. Sprawdź działanie

Przed rozpoczęciem użytkowania należy sprawdzić:

• stabilność mocowania,

• działanie blokady,

• możliwość swobodnego przesuwania liny,

• działanie mechanizmu zwalniającego,

• prawidłowe ustawienie uchwytu.

Zalety montażu na profilu C

Zastosowanie FFr222 daje kilka istotnych korzyści.

Brak konieczności wiercenia

Jeżeli łódź posiada odpowiedni profil C, montaż można wykonać bez wykonywania dodatkowych otworów w burcie.

Możliwość zmiany położenia

Użytkownik może zmienić miejsce zamocowania uchwytu wzdłuż profilu, jeśli konstrukcja systemu na to pozwala.

Modułowość

Ten sam profil może służyć również do mocowania innych kompatybilnych akcesoriów systemu FASTen.

Łatwy demontaż

Uchwyt można zdemontować, pozostawiając element montażowy na profilu.

Jest to praktyczne podczas transportu lub przechowywania łodzi.

ALf003 dla wędkarzy

ALf003 jest szczególnie praktycznym rozwiązaniem dla osób wykorzystujących łódź do wędkowania.

Podczas połowów kotwica jest często wykorzystywana do utrzymywania łodzi w określonym miejscu, a następnie podnoszona w celu zmiany stanowiska.

Automatyczna blokada eliminuje konieczność każdorazowego wiązania liny.

Obsługa sprowadza się do:

podniesienia kotwicy → automatycznego zablokowania liny → zwolnienia blokady → opuszczenia kotwicy.

Mechanizm uchylny pozwala natomiast dopasować tor prowadzenia liny do konkretnej łodzi.

Maksymalna masa kotwicy

ALf003 przeznaczony jest do kotwic o masie do 8 kg.

Nie należy przekraczać tego limitu.

W przypadku cięższych kotwic należy zastosować odpowiedni model wzmocniony, np. rozwiązanie z serii AL004 przeznaczone do większych obciążeń.

Należy również pamiętać, że podczas użytkowania na falach rzeczywiste obciążenie może być większe od statycznej masy kotwicy.

Dlatego należy zadbać o prawidłowe zamocowanie całego zestawu oraz odpowiednią wytrzymałość profilu C.

Lina lub pas

ALf003 umożliwia zastosowanie dwóch rodzajów elementów kotwicznych.

Lina

Maksymalna średnica:

10 mm

Pas

Maksymalna szerokość:

35 mm

Takie rozwiązanie pozwala użytkownikowi zastosować preferowany sposób prowadzenia kotwicy.

Dobierając linę lub pas, należy uwzględnić nie tylko ich wymiary, ale również odpowiednią wytrzymałość względem masy kotwicy i warunków użytkowania.

Konstrukcja i materiały

ALf003 bazuje na konstrukcji uchwytu AL003, który jest wykonany z materiałów przeznaczonych do zastosowania w systemach wyposażenia jednostek pływających.

Zastosowanie elementów wykonanych z tworzyw technicznych oraz elementów metalowych pozwala uzyskać konstrukcję łączącą odpowiednią sztywność z niewielką masą.

Cały zestaw ma wymiary około:

188 × 126 × 63 mm

i waży około:

490 g.

Konserwacja

Po użytkowaniu w wodzie słonej zaleca się dokładne przepłukanie uchwytu oraz elementów montażowych świeżą wodą.

Szczególną uwagę należy zwrócić na:

• mechanizm blokujący,

• elementy ruchome,

• punkt połączenia z profilem C,

• elementy mocujące,

• powierzchnie styku elementów montażowych.

Należy również regularnie kontrolować stan liny lub pasa kotwicznego.

Jeżeli zostaną zauważone pęknięcia, nadmierne luzy lub inne uszkodzenia mechaniczne, przed dalszym użytkowaniem należy usunąć przyczynę problemu.

ALf003 a AL003

Podstawowa różnica jest bardzo prosta:

AL003 – sam uchwyt kotwicy.

ALf003 – uchwyt AL003 wraz z zestawem FFr222 do montażu na profilu typu C.

Jeżeli użytkownik posiada już odpowiednią podstawę lub zamek FASTen i potrzebuje wyłącznie uchwytu, wystarczy AL003.

Jeżeli natomiast uchwyt ma być zamontowany bezpośrednio na profilu C, bardziej odpowiednim wyborem jest kompletny zestaw ALf003.

ALf003 a ALb003

Oba zestawy bazują na tym samym uchwycie AL003, jednak różnią się sposobem montażu.

Oznacza to, że wybór modelu powinien zależeć przede wszystkim od konstrukcji łodzi i dostępnego miejsca montażowego.

Masz płaski, sztywny pokład lub burtę – ALb003.

Masz profil typu C – ALf003.

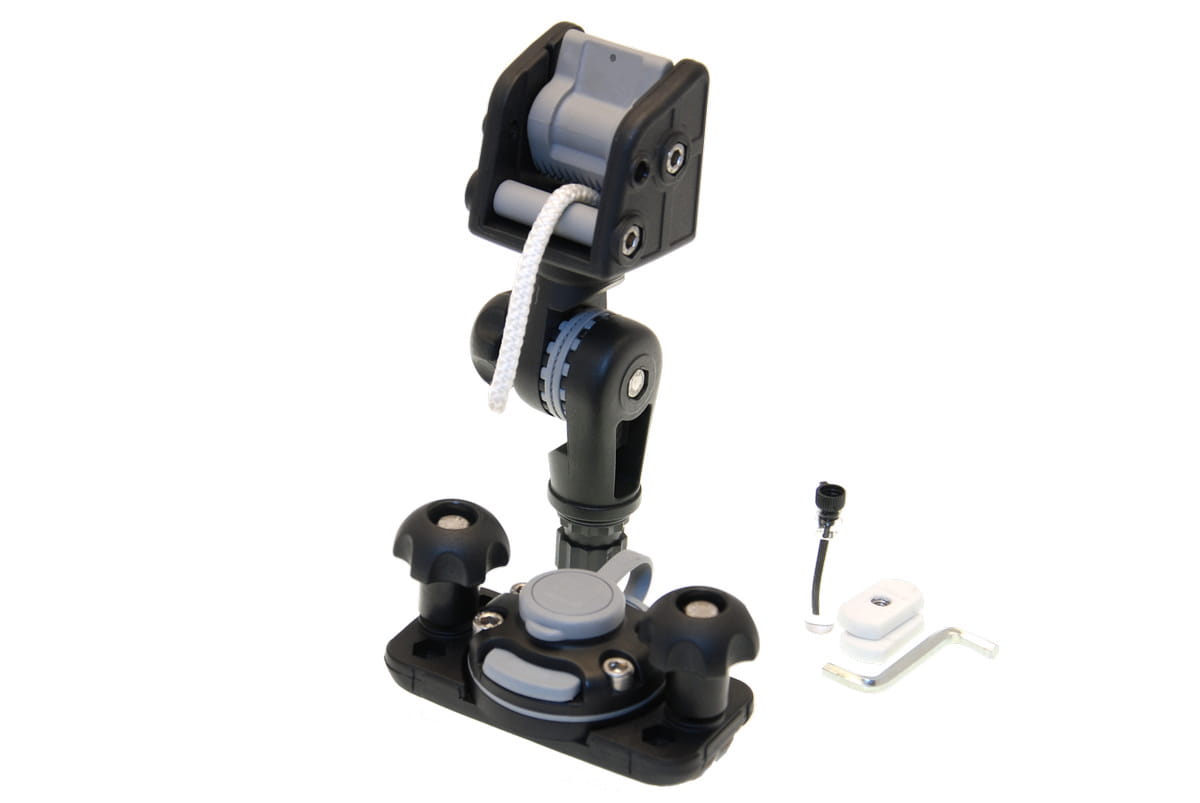

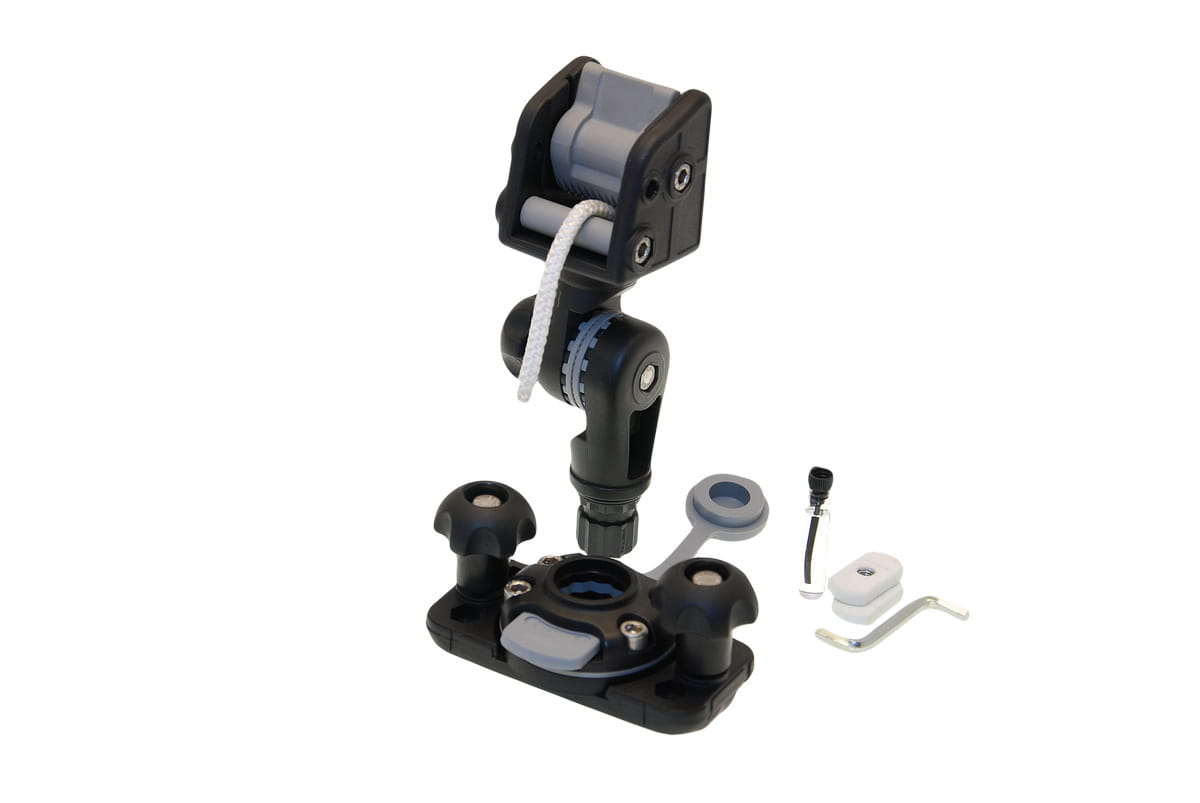

Zawartość zestawu

ALf003 jest kompletnym zestawem składającym się z:

• uchwytu kotwicy AL003,

• zestawu montażowego FFr222 do profilu C,

• elementów niezbędnych do połączenia uchwytu z systemem montażowym.

Dokładna konfiguracja elementów może zależeć od wariantu zestawu, dlatego przy sprzedaży warto kierować się oznaczeniem konkretnego produktu producenta. Oficjalny katalog BORIKA identyfikuje ALf003 jako AL003 + zestaw do montażu na profilu C.

Dane techniczne

Producent: BORIKA FASTen
Model: ALf003
Typ: blokada kotwicy z mechanizmem uchylnym i zestawem montażowym do profilu C
Podstawowy uchwyt: AL003
Zestaw montażowy: FFr222
Maksymalna masa kotwicy: 8 kg
Maksymalna średnica liny: 10 mm
Maksymalna szerokość pasa: 35 mm
Typ montażu: profil C
Mechanizm blokujący: automatyczny
Mechanizm regulacji: uchylny
Wymiary zestawu: ok. 188 × 126 × 63 mm
Masa netto: ok. 490 g
System: BORIKA FASTen.

Dla kogo przeznaczony jest ALf003?

BORIKA FASTen ALf003 jest przeznaczony przede wszystkim dla użytkowników łodzi, którzy posiadają profil typu C i chcą wykorzystać go do wygodnego montażu uchwytu kotwicy.

Będzie szczególnie dobrym rozwiązaniem dla:

• wędkarzy,

• użytkowników małych łodzi,

• właścicieli łodzi aluminiowych,

• użytkowników jednostek z fabrycznymi profilami C,

• osób często korzystających z kotwicy,

• osób poszukujących rozwiązania bez konieczności wiercenia dodatkowych otworów.

Podsumowanie

BORIKA FASTen ALf003 to praktyczny, kompletny system mocowania kotwicy przeznaczony do jednostek wyposażonych w profil montażowy typu C.

Połączenie uchwytu AL003 z zestawem FFr222 pozwala stworzyć wygodny i modułowy punkt obsługi kotwicy bez konieczności wykonywania dodatkowych otworów w konstrukcji łodzi.

Automatyczny mechanizm blokujący utrzymuje kotwicę w podniesionej pozycji bez potrzeby wykonywania dodatkowego węzła, a mechanizm uchylny pozwala dopasować kierunek prowadzenia liny do konkretnej jednostki.

Obsługa jest szybka i intuicyjna: podczas podnoszenia mechanizm automatycznie blokuje linę, natomiast po zwolnieniu blokady możliwe jest płynne opuszczenie kotwicy.

ALf003 obsługuje kotwice o masie do 8 kg, linę do 10 mm oraz pas o szerokości do 35 mm, dzięki czemu stanowi uniwersalne rozwiązanie dla wielu małych łodzi i jednostek wędkarskich.

Jeżeli jednostka posiada profil C i zależy Ci na szybkim, modułowym oraz estetycznym montażu uchwytu kotwicy, BORIKA FASTen ALf003 jest gotowym rozwiązaniem przeznaczonym właśnie do tego zastosowania.
