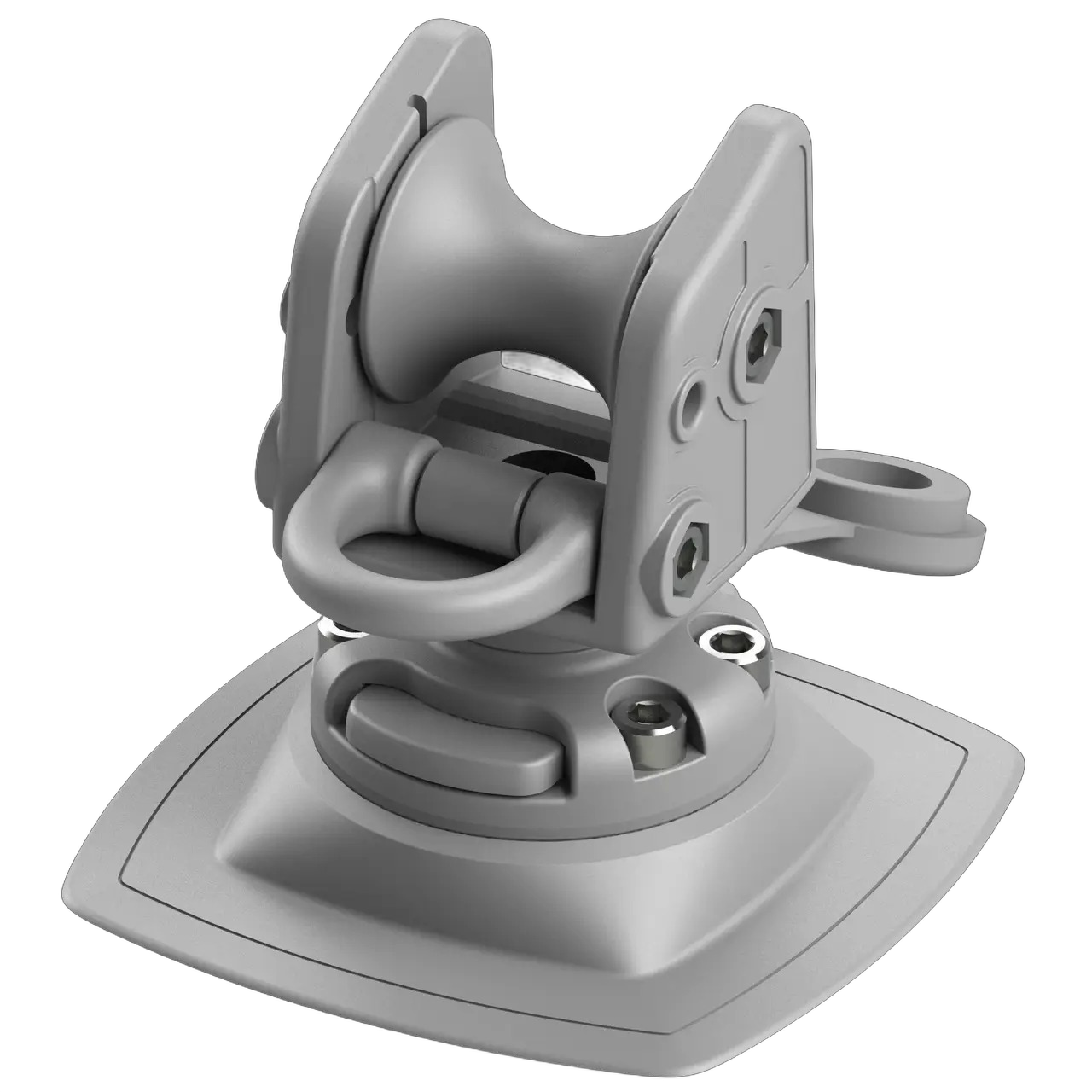

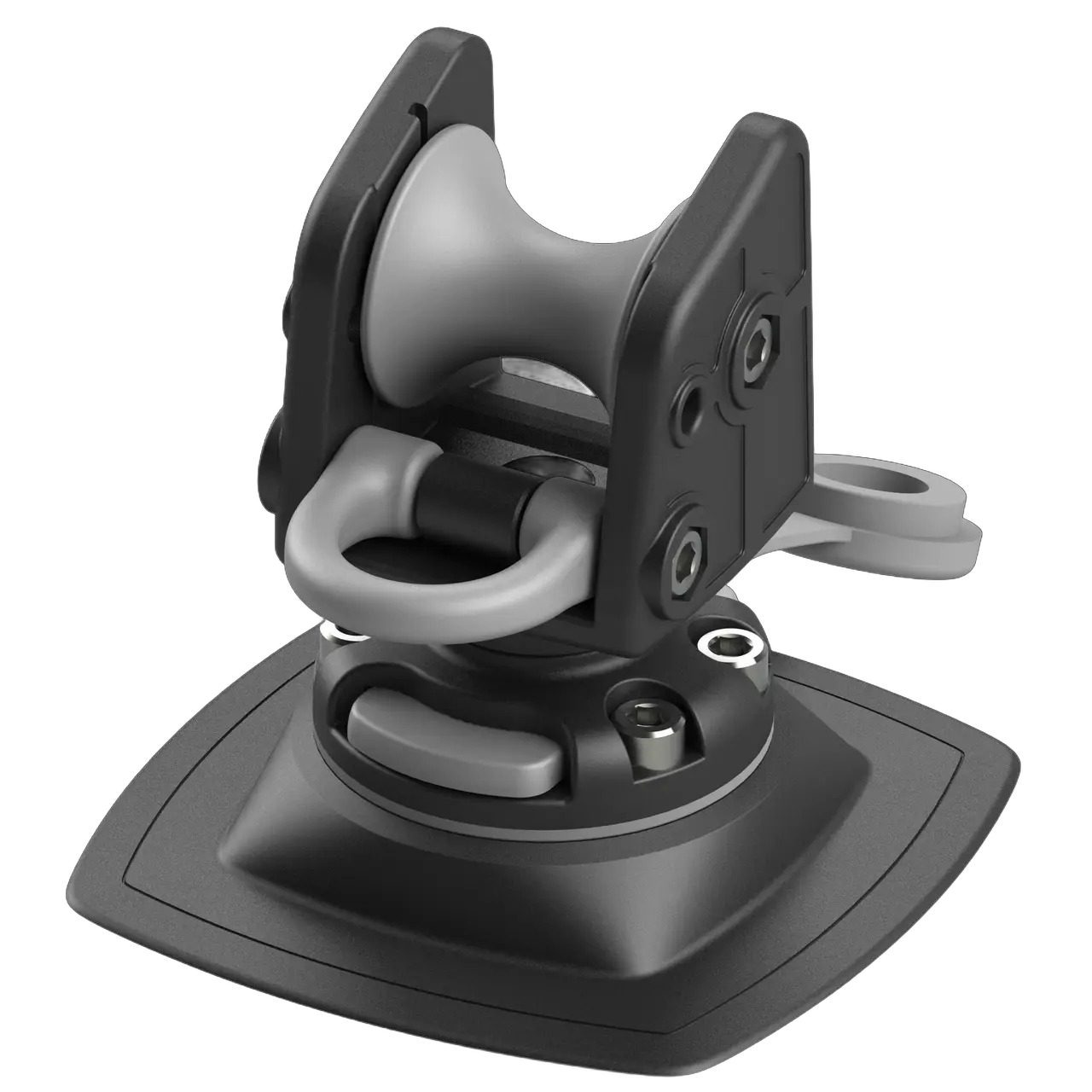

BORIKA FASTen ARRp002 – rolka kotwiczna z zestawem montażowym do pontonów PVC

BORIKA FASTen ARRp002 to kompletny zestaw przeznaczony do wygodnego prowadzenia liny kotwicznej oraz sprawnego opuszczania i podnoszenia kotwy na pontonie lub łodzi wykonanej z PVC.

Zestaw łączy w sobie rolkę kotwiczną ARr002 oraz system montażowy FMp224, dzięki czemu użytkownik otrzymuje gotowe rozwiązanie przeznaczone do montażu na nadmuchiwanej burcie. Producent przewiduje zastosowanie zestawu do kotew o masie do 8 kg oraz lin o średnicy do 10 mm.

ARRp002 jest szczególnie praktycznym rozwiązaniem dla właścicieli pontonów wędkarskich i rekreacyjnych, ponieważ umożliwia poprowadzenie liny poza burtę pontonu, ograniczając jej przesuwanie się po powierzchni PVC.

Dzięki zastosowaniu systemu BORIKA FASTen rolkę można również szybko odłączyć od podstawy, gdy nie jest potrzebna. Pozwala to zachować modułowy charakter wyposażenia pontonu.

Najważniejsze zalety BORIKA FASTen ARRp002

• kompletny zestaw przeznaczony do pontonu PVC,

• rolka kotwiczna ARr002,

• system montażowy FMp224,

• przeznaczony do kotew o masie do 8 kg,

• możliwość zastosowania liny o średnicy do 10 mm,

• swobodnie obracająca się rolka,

• prowadzący pierścień w kształcie litery D,

• kontrolowanie kierunku prowadzenia liny,

• ograniczenie ryzyka zsunięcia się liny z rolki,

• ograniczenie ryzyka splątania liny,

• szybki montaż i demontaż akcesorium,

• kompatybilność z systemem modułowym BORIKA FASTen,

• podstawa przeznaczona do przyklejenia do powierzchni PVC,

• kompaktowa konstrukcja,

• możliwość współpracy z dodatkowymi elementami systemu FASTen.

Do czego służy ARRp002?

Podstawowym zadaniem ARRp002 jest prowadzenie liny kotwicznej podczas opuszczania i podnoszenia kotwy.

Rolka znajduje się na zewnętrznej części pontonu i kieruje linę poza jego burtę. Dzięki temu lina nie musi przesuwać się bezpośrednio po krawędzi tuby.

Schemat działania można przedstawić następująco:

KOTWICA → LINA → ROLKA ARr002 → PONTON

Podczas opuszczania kotwy lina przesuwa się przez rolkę, natomiast podczas jej podnoszenia rolka umożliwia płynne wybieranie liny.

Rozwiązanie jest szczególnie przydatne w przypadku częstego korzystania z kotwicy, np. podczas wędkowania.

Kompletny zestaw – ARr002 + FMp224

Najważniejszą zaletą modelu ARRp002 jest to, że nie jest on jedynie samą rolką.

W skład zestawu wchodzą:

ARr002

Rolka kotwiczna z prowadzącym pierścieniem D oraz adapterem systemu FASTen.

FMp224

System montażowy przeznaczony do instalacji akcesoriów na nadmuchiwanej burcie pontonu PVC.

Dzięki połączeniu tych dwóch elementów użytkownik otrzymuje kompletny zestaw umożliwiający zamocowanie rolki na pontonie.

Rolka kotwiczna ARr002

Sercem zestawu jest rolka ARr002.

Jej konstrukcja składa się z korpusu wyposażonego w adapter FASTen, swobodnie obracającej się rolki oraz D-kształtnego pierścienia prowadzącego.

Rolka umożliwia płynne przesuwanie liny, dzięki czemu podnoszenie i opuszczanie kotwy jest znacznie wygodniejsze.

W przeciwieństwie do prowadzenia liny bezpośrednio po burcie, rolka zapewnia określony tor jej przesuwania.

Prowadzący pierścień w kształcie litery D

Charakterystycznym elementem ARr002 jest pierścień prowadzący w kształcie litery D.

Jego zadaniem jest utrzymywanie liny w odpowiednim położeniu względem rolki.

Pierścień:

• pomaga kontrolować kierunek liny,

• ogranicza możliwość zsunięcia się liny z rolki,

• zmniejsza ryzyko splątania,

• utrzymuje linę w kontrolowanym torze.

Ma to szczególne znaczenie podczas szybkiego podnoszenia kotwy lub pracy przy zmiennym kierunku obciążenia liny.

Kotwy do 8 kg

ARRp002 został przeznaczony do obsługi kotew o masie do 8 kg.

Jest to zakres odpowiedni dla wielu:

• pontonów wędkarskich,

• pontonów rekreacyjnych,

• małych łodzi pneumatycznych,

• kajaków,

• jednostek wykorzystywanych na jeziorach i rzekach.

Przy doborze kompletnego systemu kotwicznego należy jednak pamiętać, że maksymalna masa kotwy dotyczy odpowiednio skonfigurowanego układu. Lina, punkt mocowania oraz pozostałe elementy systemu również powinny być dobrane do przewidywanych obciążeń.

Lina o średnicy do 10 mm

Rolka ARr002 jest przystosowana do współpracy z linami o średnicy do 10 mm.

Przed rozpoczęciem użytkowania należy upewnić się, że lina:

• swobodnie przechodzi przez rolkę,

• nie klinuje się w prowadzącym pierścieniu,

• posiada odpowiednią wytrzymałość,

• jest odpowiednia do zastosowanej kotwy.

System montażowy FMp224

Drugim najważniejszym elementem zestawu jest FMp224.

Jest to system montażowy przeznaczony do instalacji akcesoriów na nadmuchiwanych burtach wykonanych z PVC.

FMp224 składa się z:

• zamka Fs219,

• podkładki montażowej wykonanej z poliamidu,

• powierzchni podkładki pokrytej PVC,

• elementów mocujących.

Podkładka montażowa ma wymiary około 110 × 110 mm. Zamek jest przykręcony do podkładki za pomocą czterech śrub, tworząc stabilny punkt montażowy dla kompatybilnych akcesoriów FASTen.

Montaż na pontonie PVC

ARRp002 został zaprojektowany właśnie z myślą o montażu na pontonach i łodziach pneumatycznych wykonanych z PVC.

Montaż składa się z kilku podstawowych etapów.

1. Wybór miejsca

Najpierw należy wybrać odpowiednie miejsce na burcie.

Najlepiej, aby rolka znajdowała się w miejscu umożliwiającym:

• swobodne prowadzenie liny poza burtę,

• łatwy dostęp do liny,

• brak kolizji z innymi elementami wyposażenia,

• wygodne opuszczanie i podnoszenie kotwy.

W praktyce rolkę najczęściej umieszcza się w przedniej części pontonu, w pobliżu dziobu.

2. Przygotowanie powierzchni

Powierzchnia PVC, do której będzie przyklejana podkładka FMp224, musi zostać odpowiednio przygotowana zgodnie z instrukcją montażu systemu.

Miejsce powinno być:

• czyste,

• suche,

• odtłuszczone,

• pozbawione zabrudzeń,

• odpowiednio przygotowane pod zastosowany klej.

Prawidłowe przygotowanie powierzchni jest niezwykle ważne, ponieważ to właśnie podkładka przenosi obciążenia z zamka na powierzchnię pontonu.

3. Przyklejenie podstawy FMp224

Podkładkę montażową należy przykleić do wybranego miejsca na powierzchni PVC, stosując odpowiedni klej oraz technologię przewidzianą dla konkretnego materiału i podłoża.

Należy zachować szczególną uwagę podczas przygotowania powierzchni i przestrzegać czasu utwardzania kleju.

Nie należy obciążać świeżo przyklejonej podstawy przed osiągnięciem wymaganej wytrzymałości połączenia.

4. Montaż zamka Fs219

Zamek Fs219 jest fabrycznie połączony z podkładką montażową za pomocą czterech śrub. Stanowi on właściwy punkt mocowania akcesorium FASTen.

Po zamocowaniu podstawy na pontonie użytkownik otrzymuje stały punkt, w którym można osadzać kompatybilne elementy systemu FASTen.

5. Montaż rolki ARr002

Adapter rolki należy wsunąć w zamek Fs219.

Po prawidłowym osadzeniu należy sprawdzić, czy rolka została właściwie zablokowana.

System FASTen pozwala na szybkie mocowanie oraz odłączanie akcesoriów, dzięki czemu rolka nie musi pozostawać na pontonie przez cały czas.

6. Przeprowadzenie liny

Po zamocowaniu rolki należy przeprowadzić przez nią linę kotwiczną.

Linę należy umieścić w odpowiednim torze rolki i prowadzącego pierścienia D.

Przed rozpoczęciem użytkowania należy upewnić się, że lina przesuwa się swobodnie i nie jest narażona na zakleszczanie.

7. Kontrola przed użytkowaniem

Przed opuszczeniem kotwy należy sprawdzić:

• prawidłowe zamocowanie podstawy,

• stabilność zamka Fs219,

• prawidłowe osadzenie ARr002,

• swobodny obrót rolki,

• prawidłowe prowadzenie liny,

• stan techniczny liny,

• prawidłowe połączenie liny z kotwą.

Dopiero po przeprowadzeniu kontroli można rozpocząć użytkowanie systemu.

Szybki demontaż

Jedną z największych zalet systemu BORIKA FASTen jest modułowa konstrukcja.

Po zamontowaniu podstawy FMp224 na pontonie nie ma konieczności pozostawiania rolki ARr002 zamontowanej na stałe.

W razie potrzeby można ją odłączyć od zamka i przechowywać osobno.

Jest to szczególnie praktyczne w przypadku:

• składanych pontonów,

• transportowania pontonu samochodem,

• przechowywania łodzi poza sezonem,

• zmiany konfiguracji wyposażenia,

• korzystania z różnych akcesoriów FASTen.

Zastosowanie na pontonach wędkarskich

ARRp002 jest bardzo dobrym rozwiązaniem dla osób wykorzystujących ponton do wędkowania.

Podczas wędkowania kotwa jest często opuszczana i podnoszona przy zmianie stanowiska.

Rolka pozwala:

• wygodnie wybierać linę,

• ograniczyć tarcie liny o burtę,

• utrzymać linę w określonym torze,

• ograniczyć ryzyko splątania,

• szybciej obsługiwać kotwę.

System można stosować samodzielnie lub połączyć z dodatkowym uchwytem kotwicy wyposażonym w automatyczny system mocowania fału, np. Al002 lub Al003.

Zastosowanie z uchwytem kotwicy

ARRp002 może stanowić element bardziej rozbudowanego systemu kotwicznego.

Przykładowa konfiguracja:

KOTWA → LINA → ARRp002 → UCHWYT KOTWICY → PUNKT MOCOWANIA

W takim rozwiązaniu:

ARRp002 odpowiada przede wszystkim za prowadzenie liny.

Uchwyt kotwicy może natomiast odpowiadać za jej zabezpieczenie i kontrolowanie.

Takie połączenie pozwala stworzyć wygodny system obsługi kotwy bez konieczności ręcznego prowadzenia liny po burcie pontonu.

Zastosowanie na łodziach PVC

ARRp002 może być stosowany między innymi na:

• pontonach PVC,

• nadmuchiwanych łodziach motorowych,

• nadmuchiwanych kajakach,

• pontonach rekreacyjnych,

• belly boatach,

• innych kompatybilnych jednostkach wykonanych z PVC.

Producent wskazuje kompatybilność FMp224 z nadmuchiwanymi kajakami i łodziami PVC, nadmuchiwanymi łodziami motorowymi oraz nadmuchiwanymi jednostkami typu belly boat.

Uniwersalność systemu FASTen

Podstawową zaletą FMp224 jest nie tylko możliwość zamontowania rolki kotwicznej.

Zamek Fs219 może służyć jako punkt mocowania wielu kompatybilnych akcesoriów BORIKA FASTen.

Można w ten sposób stworzyć modułowy system wyposażenia pontonu, wykorzystując jeden lub kilka stałych punktów montażowych.

Do systemu mogą być podłączane między innymi:

• uchwyty wędkarskie,

• uchwyty przetworników,

• platformy sonarowe,

• uchwyty kamer,

• światła nawigacyjne,

• elementy olinowania,

• tyczki trollingowe,

• uchwyty dodatkowego wyposażenia.

Zalety montażu na systemie FASTen

Zastosowanie FMp224 zamiast stałego mocowania akcesorium ma kilka istotnych zalet.

Modułowość

Jedna podstawa może obsługiwać różne kompatybilne akcesoria.

Szybki montaż

Akcesorium można szybko zamocować przed rozpoczęciem pływania.

Szybki demontaż

Po zakończeniu użytkowania rolkę można odłączyć.

Oszczędność miejsca

Nie ma potrzeby pozostawiania dużej konstrukcji na pontonie.

Estetyka

Na pontonie pozostaje niewielki, schludny punkt montażowy.

Konstrukcja rolki

ARr002 wykorzystuje:

• odlewany korpus,

• adapter FASTen w formie wielokątnej gwiazdy,

• swobodnie obracającą się rolkę,

• prowadzący pierścień D.

Taka konstrukcja pozwala zachować niewielkie wymiary przy jednoczesnym zapewnieniu funkcjonalności wymaganej podczas obsługi kotwy.

Swobodnie obracająca się rolka

Rolka została zaprojektowana tak, aby mogła swobodnie obracać się podczas przesuwania liny.

Zmniejsza to opory podczas wybierania liny i sprawia, że jej prowadzenie jest płynniejsze niż w przypadku przeciągania liny po nieruchomej powierzchni.

Ma to znaczenie zwłaszcza podczas podnoszenia cięższej kotwy, kiedy lina jest mocniej obciążona.

Kompaktowa konstrukcja

ARRp002 nie zajmuje dużo miejsca na pontonie.

Jest to szczególnie ważne w przypadku małych jednostek, gdzie przestrzeń użytkowa jest ograniczona.

Rolka pozwala zorganizować prowadzenie liny bez instalowania dużego, stałego systemu na dziobie.

ARRp002 a ARr002

Warto rozróżnić te dwa oznaczenia.

ARr002

To sama rolka kotwiczna z adapterem FASTen.

ARRp002

To kompletny zestaw ARr002 + FMp224, przeznaczony do montażu na pontonie lub łodzi PVC.

Dlatego ARRp002 jest właściwym wyborem, jeśli użytkownik nie posiada jeszcze podstawy montażowej do pontonu.

ARRp002 a ARP002

Oznaczenia produktów BORIKA FASTen mogą być do siebie bardzo podobne.

ARRp002 jest zestawem zawierającym ARr002 + FMp224. Producent stosuje również oznaczenia poszczególnych elementów oraz innych konfiguracji systemu FASTen, dlatego przy zamówieniu należy zwrócić uwagę na pełny kod produktu. Dla wariantu ARRp002 wskazywany jest kod 01.10.003.04.01.

Konserwacja

Po zakończeniu użytkowania w wodzie, szczególnie w wodzie słonej, elementy systemu należy dokładnie przepłukać świeżą wodą.

Należy okresowo kontrolować:

• stan rolki,

• swobodę jej obrotu,

• stan pierścienia D,

• stan adaptera,

• stan zamka Fs219,

• stan śrub mocujących,

• połączenie podstawy z powierzchnią PVC,

• stan liny kotwicznej.

Jeżeli zauważone zostaną pęknięcia, uszkodzenia lub nadmierne luzy, produkt należy wycofać z użytkowania do czasu usunięcia problemu.

Ważne informacje dotyczące montażu

Podstawę FMp224 należy montować wyłącznie na odpowiednio przygotowanej powierzchni PVC, zgodnie z instrukcją producenta.

Szczególną uwagę należy zwrócić na:

• przygotowanie powierzchni,

• dobór właściwego kleju,

• temperaturę podczas klejenia,

• odpowiedni czas utwardzania,

• brak obciążenia podstawy przed pełnym utwardzeniem połączenia.

Nieprawidłowo wykonany montaż może znacząco zmniejszyć wytrzymałość całego systemu.

Dane techniczne

Producent: BORIKA FASTen
Model: ARRp002
Kod produktu: 01.10.003.04.01
Typ: zestaw rolki kotwicznej z systemem montażowym do PVC
Rolka: ARr002
System montażowy: FMp224
Zamek: Fs219
Przeznaczenie: pontony i łodzie PVC
Maksymalna masa kotwy: 8 kg
Maksymalna średnica liny: 10 mm
Pierścień prowadzący: D-kształtny
Podstawa montażowa: około 110 × 110 mm
System: BORIKA FASTen
Kolor: czarny / czarno-szary.

Zawartość zestawu

W skład ARRp002 wchodzą:

• rolka kotwiczna ARr002,

• system montażowy FMp224,

• zamek Fs219,

• podkładka montażowa przeznaczona do powierzchni PVC,

• elementy mocujące,

• instrukcja montażu.

Dla kogo przeznaczony jest BORIKA FASTen ARRp002?

ARRp002 będzie szczególnie dobrym wyborem dla:

• właścicieli pontonów PVC,

• wędkarzy,

• użytkowników małych łodzi pneumatycznych,

• właścicieli pontonów rekreacyjnych,

• użytkowników kajaków PVC,

• osób korzystających z kotew do 8 kg,

• osób chcących ograniczyć tarcie liny o burtę,

• użytkowników systemu BORIKA FASTen,

• osób potrzebujących modułowego wyposażenia pontonu.

Podsumowanie

BORIKA FASTen ARRp002 to kompletny, praktyczny zestaw przeznaczony do montażu rolki kotwicznej na pontonie lub łodzi wykonanej z PVC.

W skład zestawu wchodzi rolka ARr002 oraz system montażowy FMp224 z zamkiem Fs219, dzięki czemu nie trzeba osobno dobierać podstawy do montażu na nadmuchiwanej burcie.

Rolka umożliwia wygodne prowadzenie liny podczas opuszczania i podnoszenia kotwy o masie do 8 kg. Przystosowana jest do lin o średnicy do 10 mm, a znajdujący się na niej pierścień prowadzący w kształcie litery D pomaga utrzymać linę w odpowiednim torze, ograniczając jej zsuwanie się i splątanie.

System FMp224 pozwala stworzyć trwały punkt montażowy na powierzchni PVC, a dzięki konstrukcji FASTen samą rolkę można później szybko odłączyć i wykorzystać inne kompatybilne akcesorium.

ARRp002 jest szczególnie polecany do pontonu wędkarskiego, gdzie możliwość szybkiego i wygodnego podnoszenia oraz opuszczania kotwy ma duże znaczenie. Może również współpracować z dodatkowymi uchwytami kotwicznymi BORIKA FASTen, tworząc kompletny i uporządkowany system obsługi kotwy.

To gotowe rozwiązanie dla osób, które chcą wyposażyć ponton PVC w funkcjonalną rolkę kotwiczną bez konieczności samodzielnego kompletowania poszczególnych elementów systemu montażowego.
