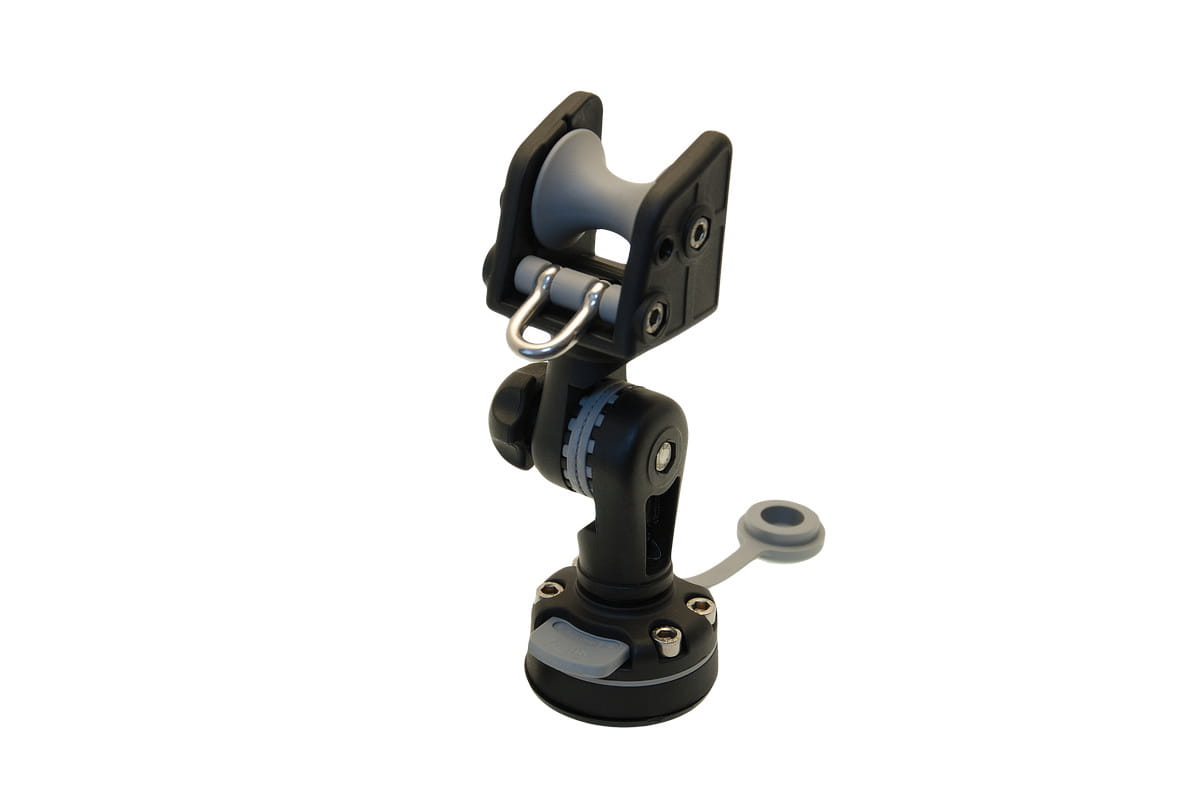

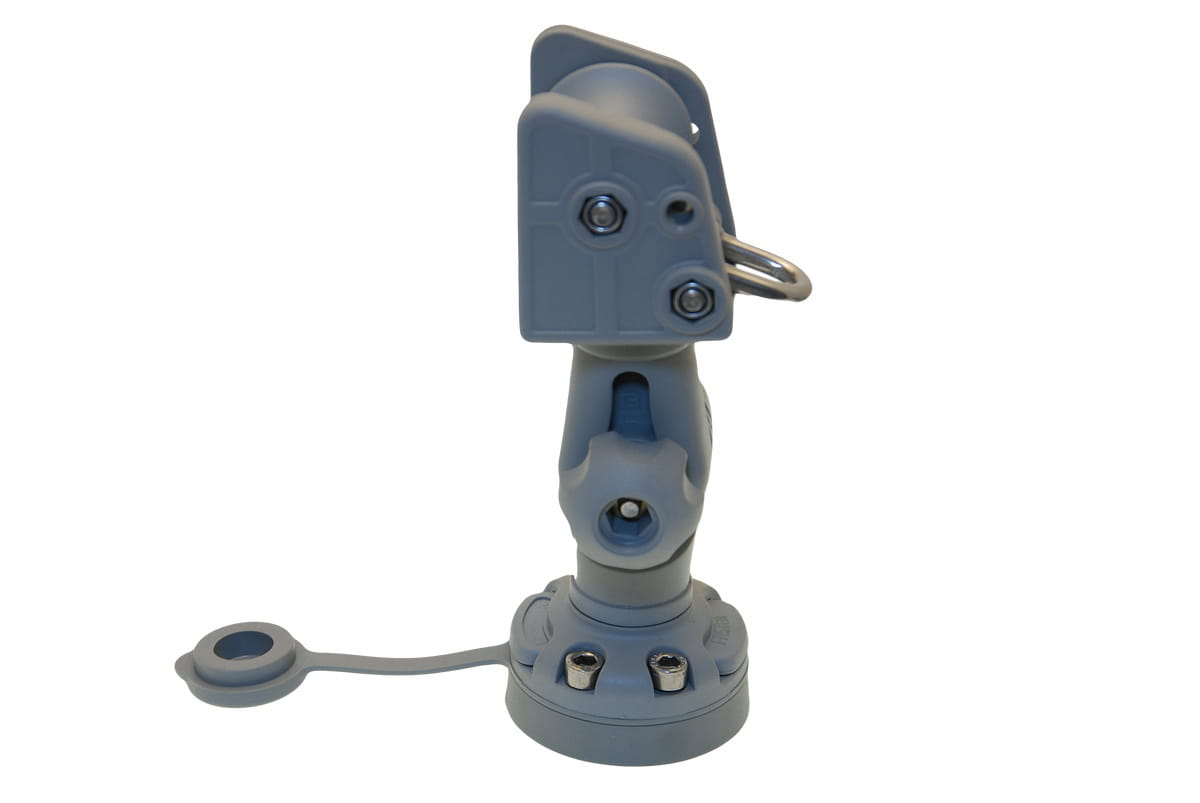

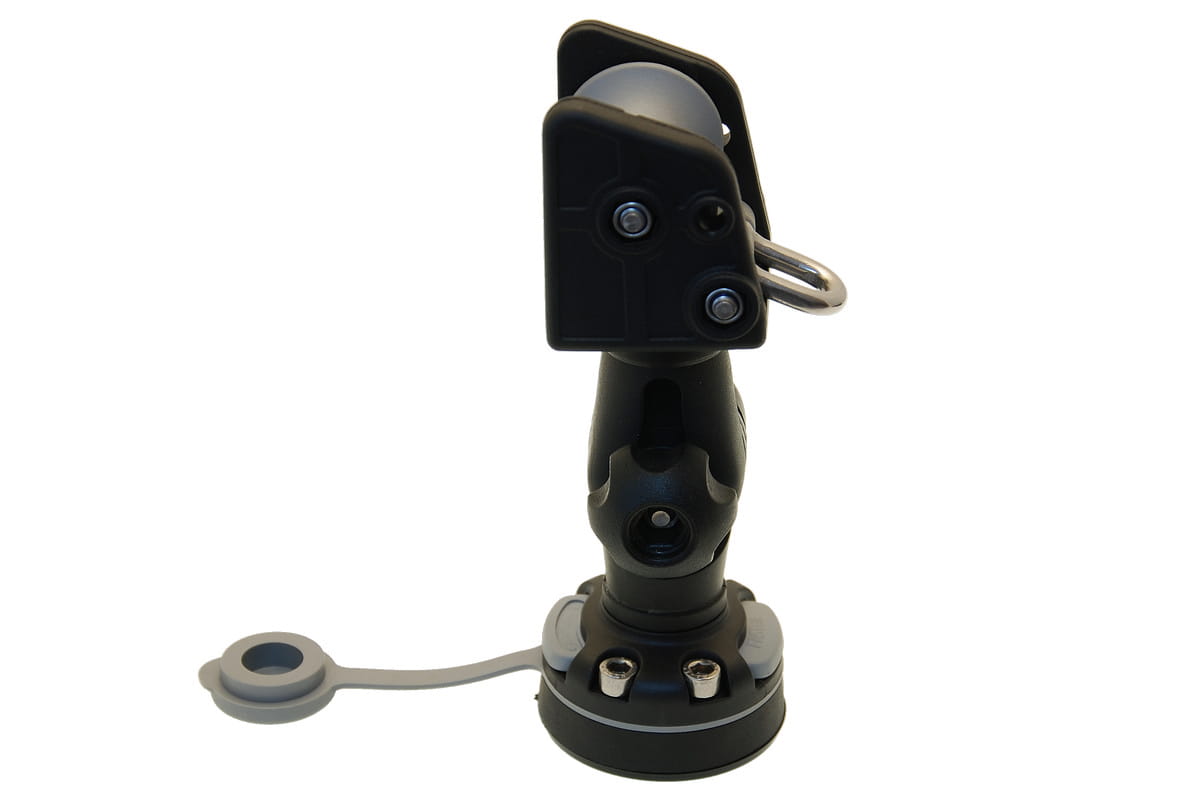

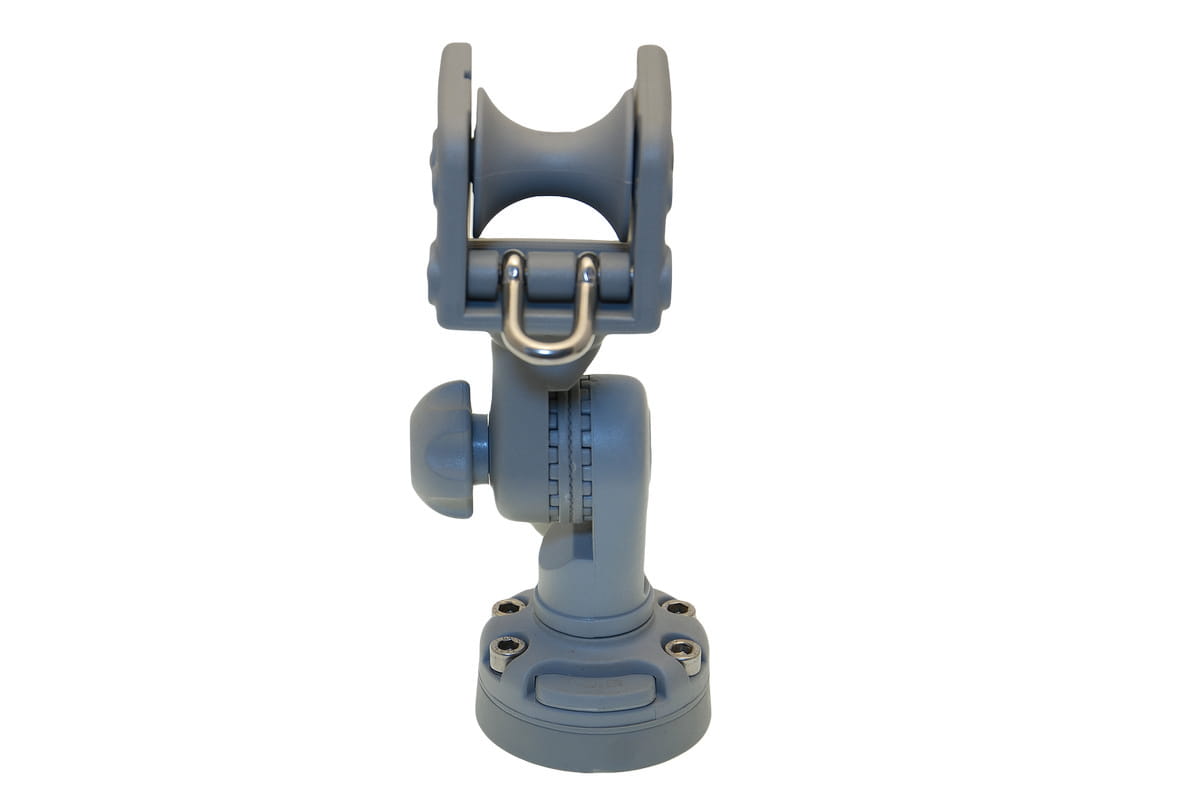

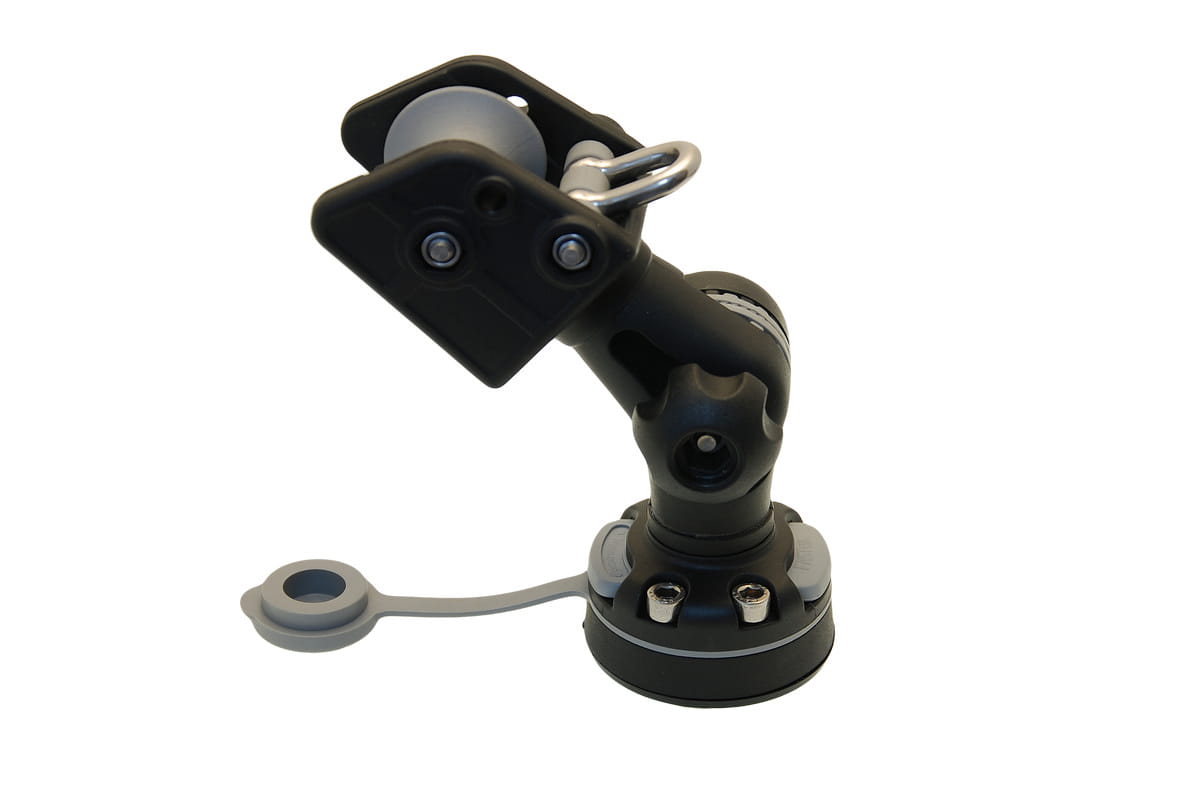

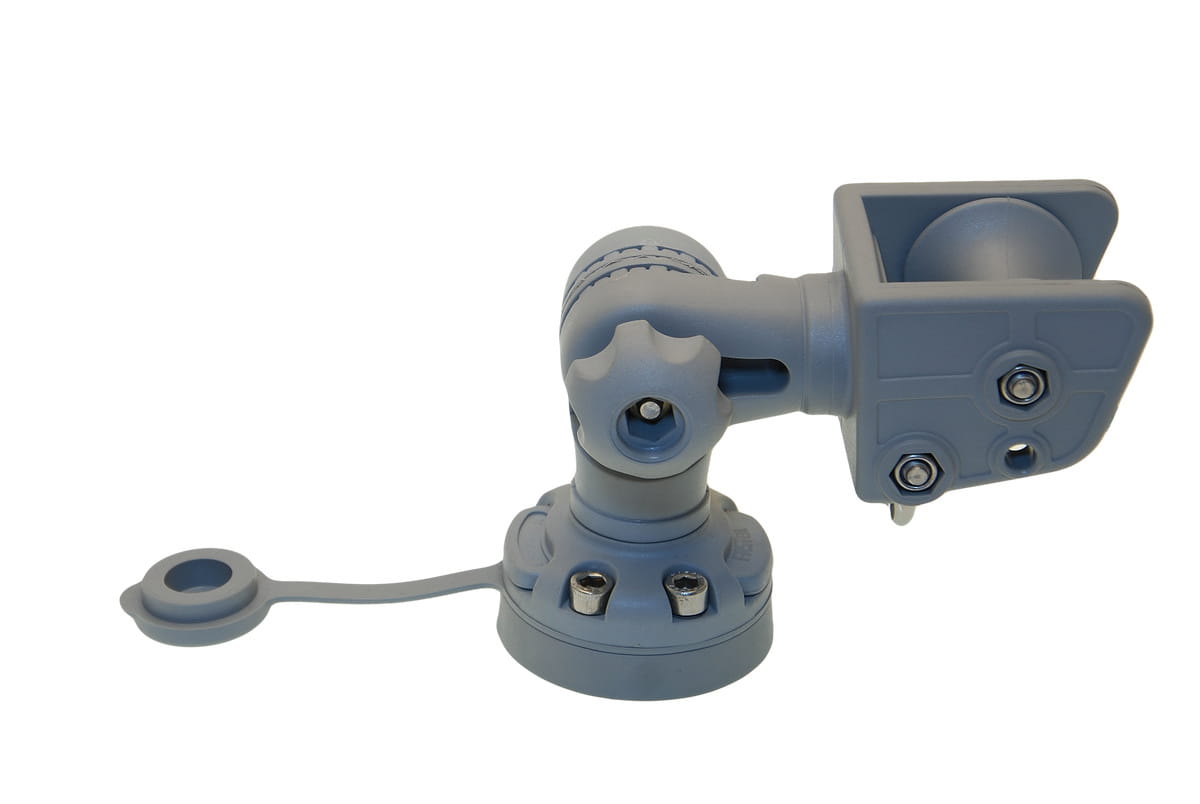

BORIKA FASTen ARb003 – rolka kotwiczna z mechanizmem uchylnym do montażu na sztywnej burcie

BORIKA FASTen ARb003 to kompletna rolka kotwiczna z mechanizmem uchylnym oraz zestawem przeznaczonym do montażu na sztywnej burcie. Produkt został zaprojektowany z myślą o wygodnym opuszczaniu i podnoszeniu kotwicy na łodziach wyposażonych w sztywną burtę lub inną odpowiednią powierzchnię montażową.

Model ARb003 bazuje na konstrukcji Ar003, ale w odróżnieniu od samej rolki Ar003 otrzymujemy tutaj również elementy pozwalające na jej zamocowanie do sztywnej burty jednostki. Dzięki temu jest to gotowy zestaw przeznaczony do bezpośredniego wykorzystania na odpowiednio przygotowanej łodzi.

Mechanizm uchylny pozwala dopasować położenie rolki do konstrukcji jednostki oraz kierunku prowadzenia liny kotwicznej. Rolka współpracuje z liną o średnicy do 10 mm i jest przeznaczona do kotew o masie do 8 kg.

Najważniejsze zalety BORIKA FASTen ARb003

• kompletna rolka kotwiczna z zestawem do montażu na sztywnej burcie,

• przeznaczona do kotew o masie do 8 kg,

• obsługuje linę o średnicy do 10 mm,

• wyposażona w mechanizm uchylny,

• możliwość dopasowania kąta położenia rolki,

• obracająca się rolka ułatwiająca przesuwanie liny,

• prowadząca pętla utrzymująca linę w odpowiednim torze,

• prowadząca pętla wykonana ze stali nierdzewnej,

• kompatybilność z systemem montażowym BORIKA FASTen,

• możliwość regulacji ustawienia zespołu,

• konstrukcja wykonana z wytrzymałego poliamidu,

• elementy przeznaczone do użytkowania w środowisku wodnym,

• gotowy zestaw do montażu na sztywnej powierzchni.

BORIKA określa ARb003 jako rolkowy zespół do kotwicy z mechanizmem uchylnym i zestawem do instalacji na sztywnej burcie.

Zastosowanie

Podstawowym zadaniem ARb003 jest prowadzenie liny kotwicznej podczas opuszczania i podnoszenia kotwicy.

Produkt przeznaczony jest przede wszystkim do:

• łodzi aluminiowych,

• łodzi laminatowych,

• łodzi z tworzywa PE,

• łodzi wędkarskich,

• niewielkich łodzi motorowych,

• łodzi rekreacyjnych,

• innych jednostek posiadających odpowiednią sztywną powierzchnię montażową.

ARb003 sprawdzi się szczególnie na jednostkach, na których potrzebny jest stały punkt prowadzenia liny, ale jednocześnie użytkownik chce mieć możliwość regulacji położenia rolki.

Jak działa ARb003?

Podczas opuszczania lub podnoszenia kotwicy lina przesuwa się przez rolkę zamontowaną na burcie.

Obracająca się rolka ogranicza tarcie pomiędzy liną a elementem prowadzącym, dzięki czemu ruch liny jest płynniejszy.

Prowadząca pętla pomaga utrzymać linę w odpowiednim miejscu i ogranicza możliwość jej przypadkowego zsunięcia się z rolki.

W efekcie ARb003 tworzy uporządkowany tor prowadzenia liny pomiędzy kotwicą a wnętrzem jednostki.

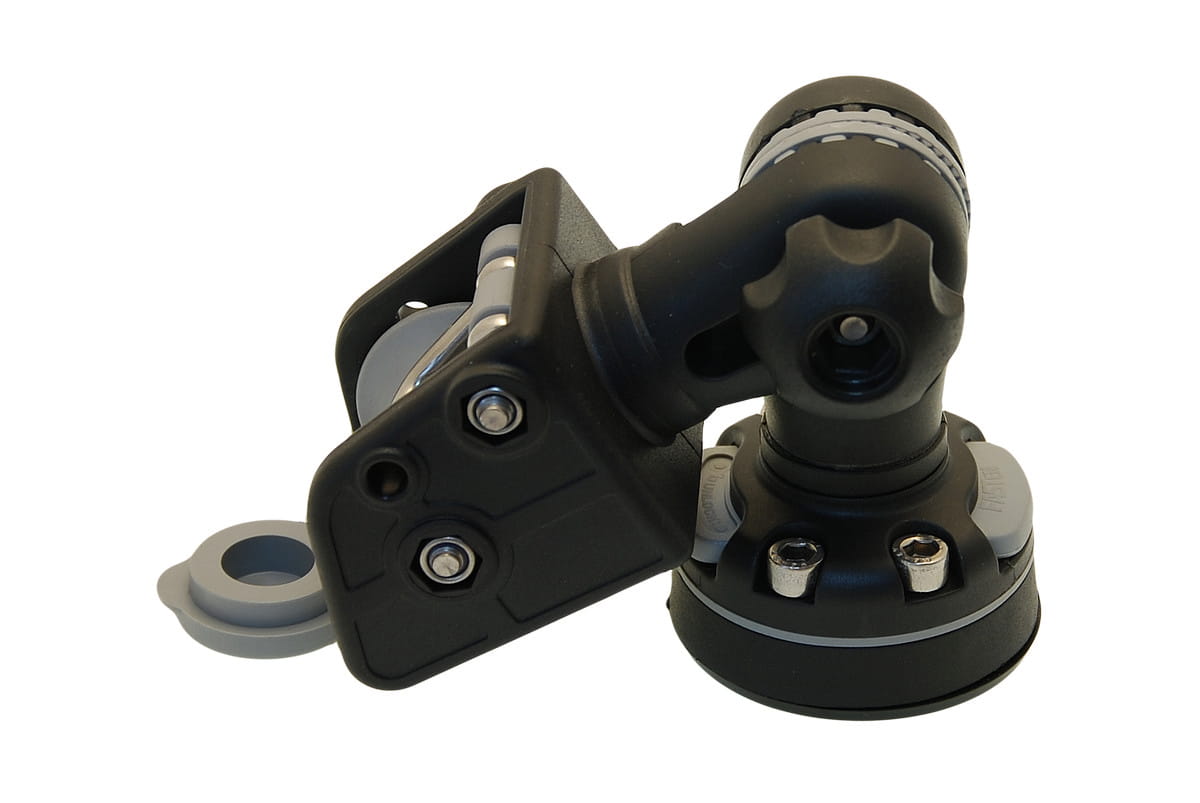

Mechanizm uchylny

Jedną z najważniejszych cech ARb003 jest mechanizm uchylny.

Pozwala on dopasować położenie rolki do konstrukcji burty oraz kierunku, w którym prowadzona jest lina.

Ma to znaczenie szczególnie wtedy, gdy miejsce montażu nie znajduje się dokładnie na poziomie, na którym lina powinna opuszczać jednostkę.

Dzięki mechanizmowi uchylnemu można odpowiednio ustawić rolkę, aby:

• uzyskać korzystny tor prowadzenia liny,

• ograniczyć jej kontakt z krawędzią burty,

• dopasować rolkę do kształtu dziobu,

• poprawić komfort podnoszenia kotwicy,

• dostosować położenie rolki do konkretnej konstrukcji łodzi.

Regulacja ustawienia rolki

Mechanizm uchylny pozwala na zmianę położenia zespołu w zależności od pozycji łodzi.

Dodatkowo konstrukcja Ar003, na której bazuje ARb003, umożliwia zmianę ustawienia korpusu w zamku FASTen o 30° wokół własnej osi poprzez wyjęcie elementu z zamka i ponowne osadzenie go w odpowiedniej pozycji.

Daje to użytkownikowi możliwość dokładnego dopasowania kierunku prowadzenia liny.

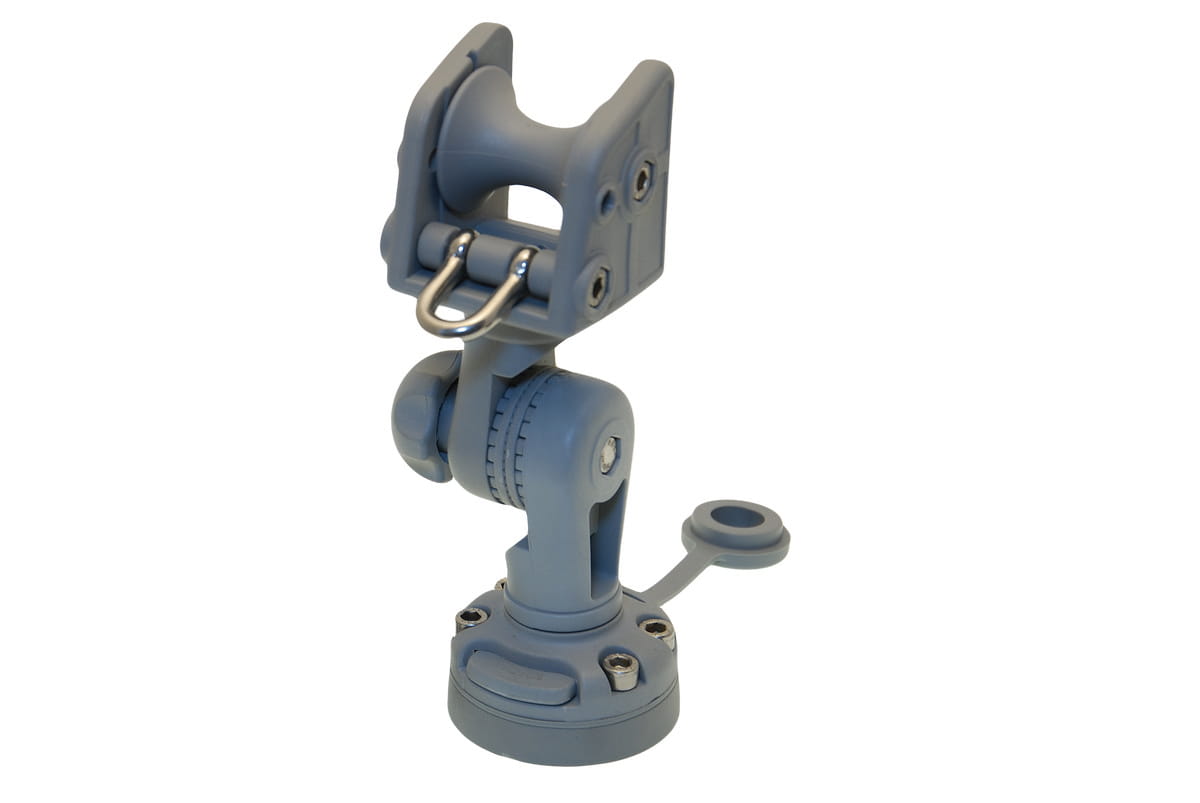

Prowadząca pętla ze stali nierdzewnej

ARb003 wyposażono w prowadzącą pętlę wykonaną ze stali nierdzewnej.

Jej zadaniem jest utrzymywanie liny w prawidłowym torze podczas pracy rolki.

Pętla pomaga zapobiegać:

• zsuwaniu się liny,

• przypadkowemu wypadnięciu liny z toru prowadzenia,

• plątaniu się liny,

• niekontrolowanemu przesuwaniu się liny na boki.

Jest to szczególnie istotne podczas pracy na falującej wodzie, gdy ruch jednostki może powodować zmianę kąta prowadzenia liny.

Maksymalna masa kotwicy – 8 kg

ARb003 przeznaczony jest do kotew o masie do 8 kg.

Przy doborze kompletnego wyposażenia kotwicznego należy pamiętać, że podczas użytkowania na wodzie występują również obciążenia dynamiczne.

Na rzeczywiste obciążenie rolki wpływają między innymi:

• masa kotwicy,

• ruch jednostki,

• fala,

• prąd,

• szarpnięcia liny,

• sposób podnoszenia kotwicy.

Dlatego wszystkie elementy systemu kotwicznego powinny być odpowiednio dobrane do konkretnej jednostki oraz warunków użytkowania.

Lina do 10 mm

ARb003 przeznaczony jest do współpracy z liną o średnicy do 10 mm.

Przed rozpoczęciem montażu należy upewnić się, że zastosowana lina swobodnie przechodzi przez rolkę oraz prowadzącą pętlę.

Nie należy stosować liny o większej średnicy niż przewidziana przez producenta.

Montaż na sztywnej burcie

Najważniejszą różnicą pomiędzy Ar003 a ARb003 jest sposób przygotowania do montażu.

Ar003

Jest samą rolką kotwiczną z mechanizmem uchylnym i elementem systemu FASTen. Do zamontowania jej na łodzi należy dobrać odpowiednią podstawę lub zamek.

ARb003

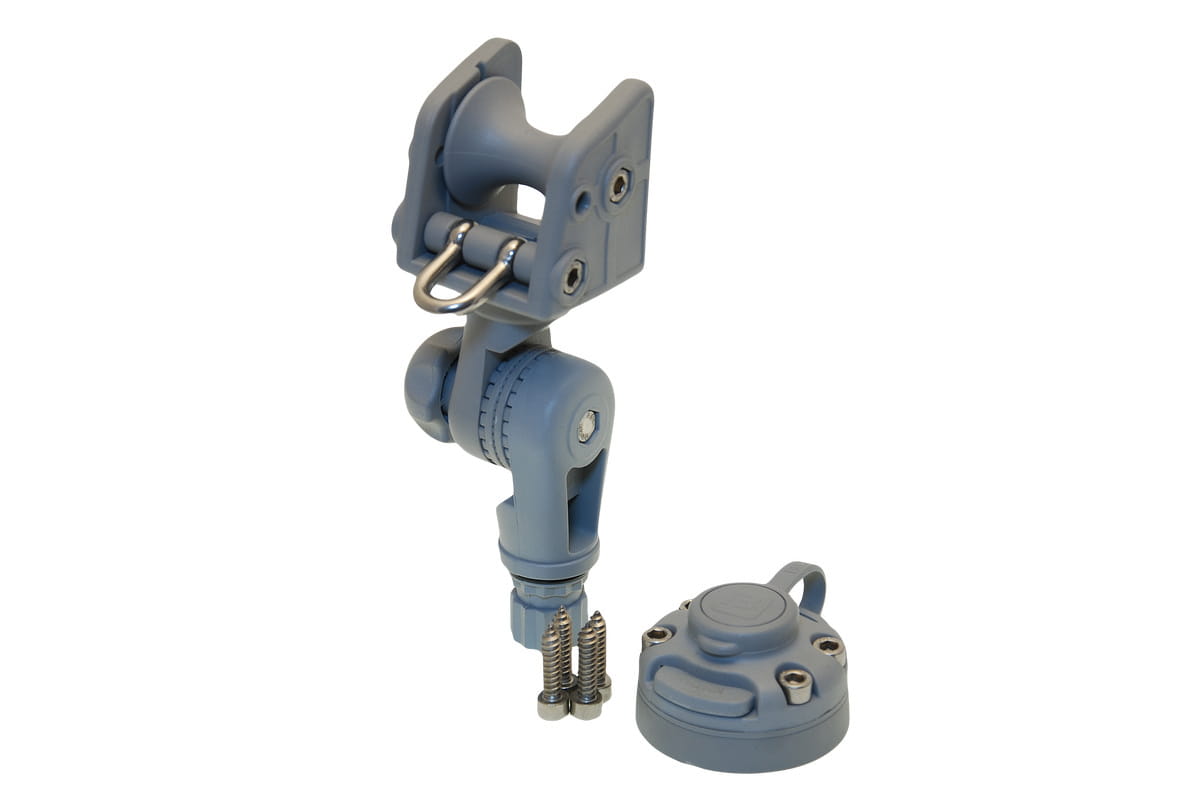

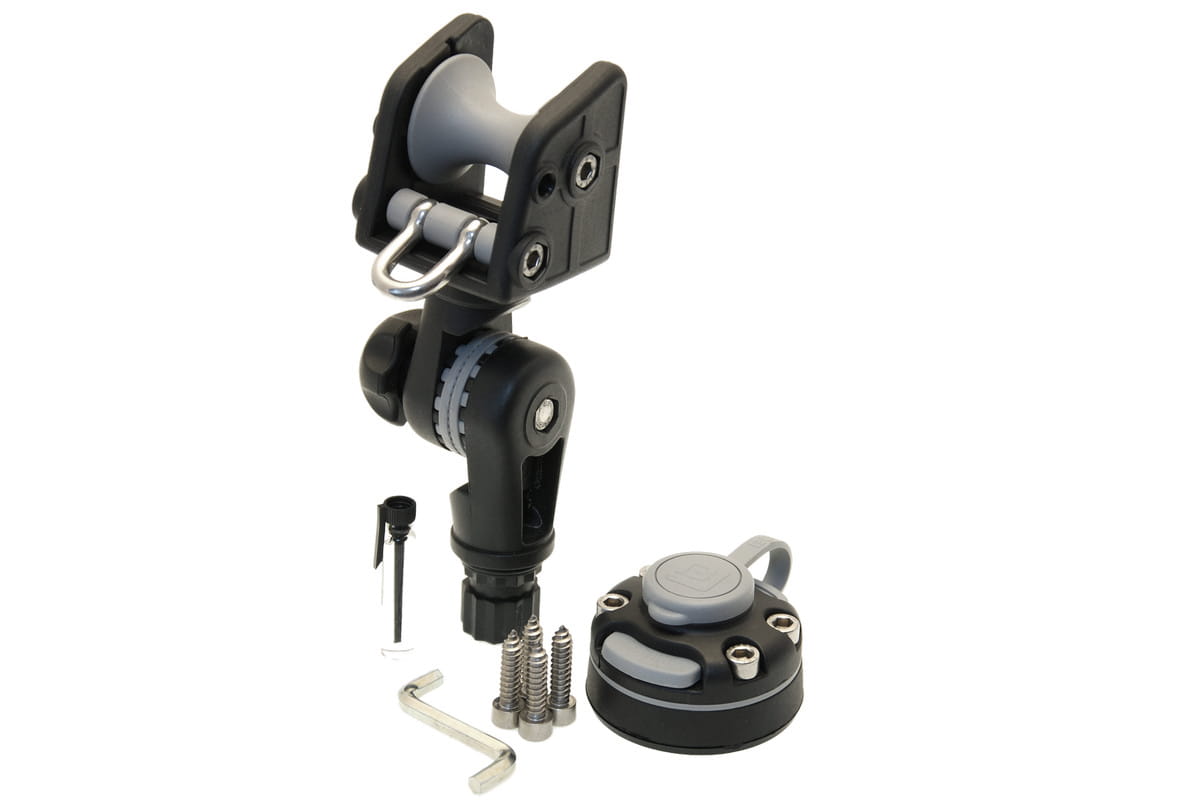

Otrzymujemy rolkę z mechanizmem uchylnym oraz zestawem przeznaczonym do montażu na sztywnej burcie.

Dzięki temu ARb003 jest rozwiązaniem przeznaczonym bezpośrednio dla jednostek wyposażonych w odpowiednią sztywną powierzchnię.

Sposób montażu ARb003

Montaż należy przeprowadzić na odpowiednio sztywnej i stabilnej powierzchni burty lub pokładu.

1. Wybór miejsca montażu

W pierwszej kolejności należy wybrać miejsce, w którym rolka będzie mogła prawidłowo prowadzić linę poza burtę.

Najlepiej wybrać punkt znajdujący się możliwie blisko miejsca, z którego lina będzie wychodziła z jednostki.

Należy zwrócić uwagę, aby:

• lina nie ocierała o ostre krawędzie,

• kotwica miała swobodny tor opuszczania,

• rolka nie kolidowała z innymi elementami wyposażenia,

• miejsce montażu było odpowiednio sztywne.

2. Przyłożenie podstawy

Element montażowy należy przyłożyć do wybranego miejsca i ustalić właściwe położenie.

Przed wykonaniem otworów warto sprawdzić, czy po zamontowaniu rolka będzie znajdowała się w odpowiednim miejscu względem krawędzi burty.

3. Wyznaczenie otworów

Po ustaleniu pozycji należy zaznaczyć punkty wiercenia zgodnie z rozstawem otworów elementu montażowego.

Przed wierceniem należy sprawdzić drugą stronę powierzchni, aby upewnić się, że w miejscu wykonywania otworów nie znajdują się przewody, instalacja lub inne elementy konstrukcyjne.

4. Wykonanie otworów

Należy wykonać otwory montażowe odpowiednie dla zastosowanych elementów mocujących.

Otwory powinny zostać wykonane prostopadle do powierzchni montażowej.

5. Przykręcenie zestawu

Podstawę ARb003 należy stabilnie przykręcić do sztywnej burty.

Elementy mocujące należy dokręcić równomiernie, unikając nadmiernego naprężenia materiału.

6. Ustawienie mechanizmu uchylnego

Po zamontowaniu należy ustawić właściwy kąt rolki.

Rolkę należy skierować tak, aby lina miała możliwie płynny tor przejścia z wnętrza łodzi na zewnątrz.

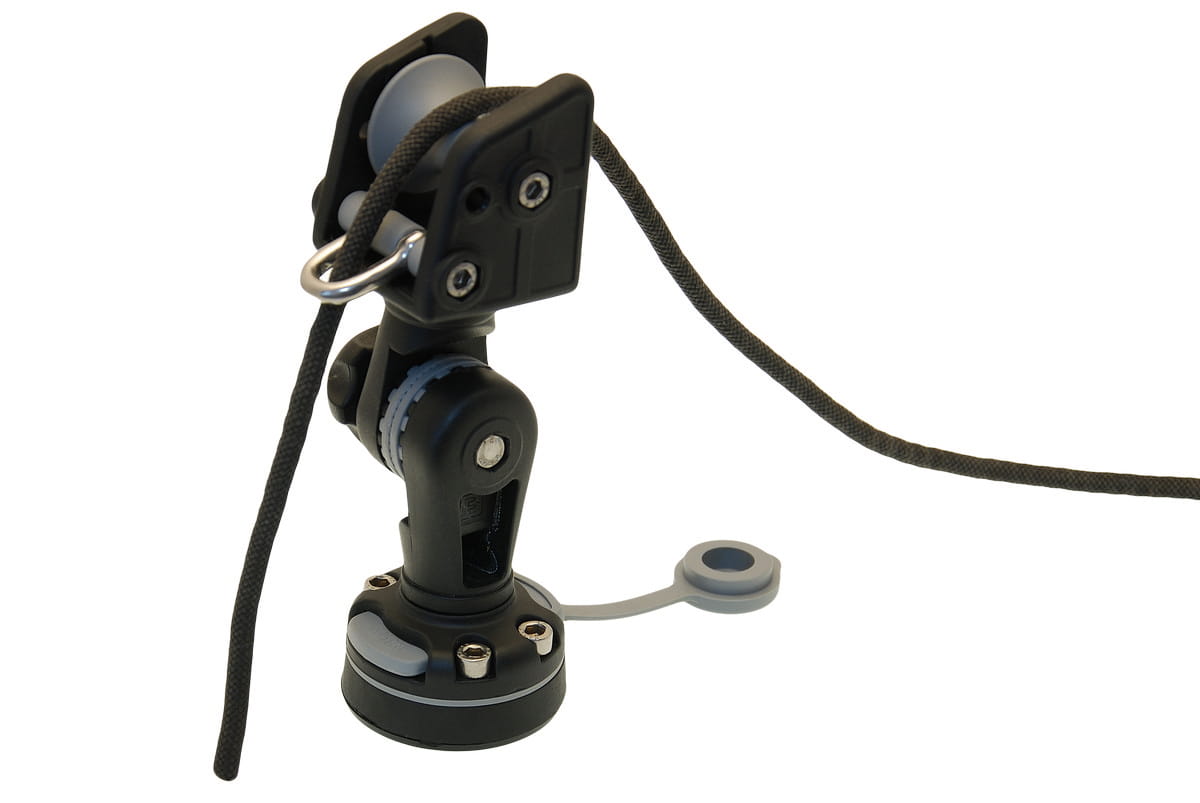

7. Przeprowadzenie liny

Linę kotwiczną należy przeprowadzić przez rolkę oraz prowadzącą pętlę.

Powinna ona przesuwać się swobodnie bez zakleszczania i nadmiernego tarcia.

8. Kontrola końcowa

Przed rozpoczęciem użytkowania należy sprawdzić:

• stabilność podstawy,

• prawidłowe dokręcenie mocowania,

• blokadę mechanizmu uchylnego,

• swobodny obrót rolki,

• prawidłowe prowadzenie liny,

• brak kontaktu liny z ostrymi krawędziami.

Dlaczego warto zastosować ARb003 zamiast zwykłej prowadnicy?

Klasyczna prowadnica zapewnia jedynie określony, stały tor prowadzenia liny.

ARb003 oferuje dodatkowo regulację kąta położenia rolki.

Jest to szczególnie korzystne na łodziach o niestandardowym kształcie dziobu lub burty.

Możliwość regulacji pozwala dopasować położenie rolki do konkretnej jednostki bez konieczności zmiany całego punktu montażowego.

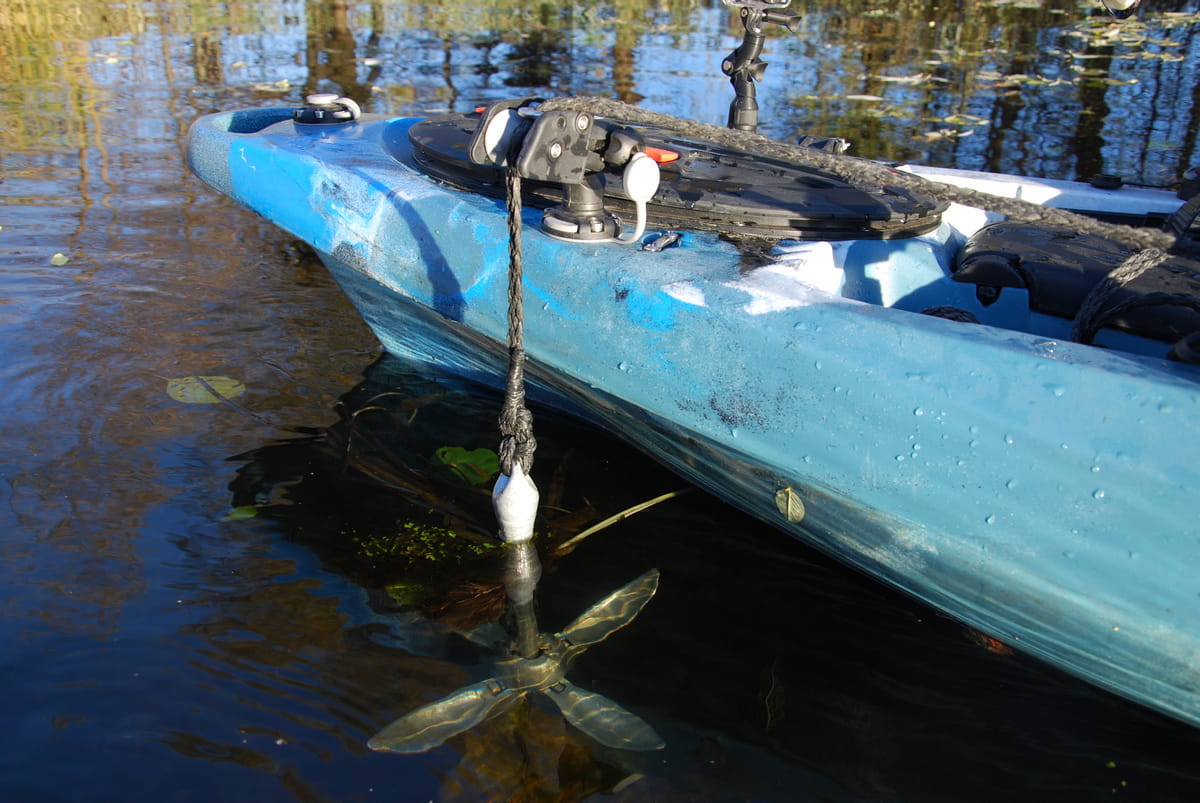

ARb003 na łodzi wędkarskiej

Na łodzi wędkarskiej kotwica może być wielokrotnie podnoszona i opuszczana podczas zmiany stanowiska.

ARb003 ułatwia te czynności, zapewniając:

• płynniejsze przesuwanie liny,

• kontrolowane prowadzenie liny,

• stabilny punkt prowadzenia,

• możliwość regulacji kąta,

• uporządkowanie systemu kotwicznego.

Dzięki temu obsługa kotwicy staje się wygodniejsza, szczególnie podczas częstego przemieszczania się pomiędzy miejscami połowu.

Współpraca z uchwytami kotwicy

Rolka ARb003 odpowiada przede wszystkim za prowadzenie liny.

Może być stosowana razem z innymi elementami systemu BORIKA FASTen odpowiedzialnymi za blokowanie lub zabezpieczenie liny kotwicznej.

Przykładowy układ może wyglądać następująco:

kotwica → lina → ARb003 → uchwyt/blokada liny → wnętrze łodzi

Rolka zapewnia płynne prowadzenie, natomiast dodatkowy uchwyt może służyć do zabezpieczenia liny po osiągnięciu wymaganej długości.

Materiały i wykonanie

Konstrukcja rolki bazuje na wytrzymałym poliamidzie, natomiast prowadząca pętla wykonana jest ze stali nierdzewnej.

Zastosowane materiały pozwalają zachować korzystny stosunek wytrzymałości do masy.

Elementy przeznaczone do pracy na wodzie zostały dobrane z uwzględnieniem warunków, w jakich wykorzystywane są akcesoria BORIKA FASTen.

Po użytkowaniu w wodzie słonej zaleca się dokładne przepłukanie elementu świeżą wodą.

Modułowość systemu BORIKA FASTen

ARb003 jest częścią systemu BORIKA FASTen, którego główną zaletą jest możliwość tworzenia modułowego wyposażenia jednostki.

System pozwala łączyć różne akcesoria za pomocą kompatybilnych elementów montażowych.

Dzięki temu użytkownik może rozbudowywać wyposażenie łodzi bez konieczności tworzenia oddzielnych, stałych mocowań dla każdego akcesorium.

Oficjalny opis systemu FASTen podkreśla możliwość tworzenia indywidualnej konfiguracji wyposażenia jednostki oraz prosty montaż i obsługę akcesoriów.

ARb003 a Ar003 – różnica

ARb003 jest więc przede wszystkim gotowym wariantem Ar003 przeznaczonym do montażu na sztywnej burcie.

ARb003 a ARp002

Warto również rozróżnić oznaczenia stosowane przez BORIKA.

ARp002 jest wariantem rolki Ar002 wyposażonym w zestaw do montażu na nadmuchiwanej burcie.

ARb003 jest natomiast wariantem rolki Ar003 wyposażonym w zestaw do montażu na sztywnej burcie.

Jest to istotne przy doborze produktu do konkretnej jednostki.

Ponton PVC → rozwiązanie z zestawem do nadmuchiwanej burty

Łódź ze sztywną burtą → ARb003

Konserwacja

Aby zachować prawidłową pracę mechanizmu, zaleca się okresową kontrolę:

• rolki,

• pętli prowadzącej,

• mechanizmu uchylnego,

• elementów mocujących,

• punktu mocowania do burty,

• liny kotwicznej.

Po pływaniu w wodzie morskiej należy dokładnie przepłukać produkt świeżą wodą.

W przypadku pojawienia się piasku, soli lub innych zabrudzeń należy oczyścić mechanizm przed kolejnym użyciem.

Dane techniczne

Producent: BORIKA FASTen
Model: ARb003
Typ: rolkowy zespół do kotwicy z mechanizmem uchylnym
Przeznaczenie: montaż na sztywnej burcie
Maksymalna masa kotwy: 8 kg
Maksymalna średnica liny: 10 mm
Mechanizm: uchylny
System: BORIKA FASTen
Materiał rolki/korpusu: poliamid
Materiał prowadzącej pętli: stal nierdzewna
Wymiary: 188 × 79 × 63 mm
Masa netto: 421 g
Kolor: czarny.

Dla kogo przeznaczony jest BORIKA FASTen ARb003?

ARb003 jest dobrym wyborem dla użytkowników:

• łodzi aluminiowych,

• łodzi laminatowych,

• łodzi wędkarskich,

• niewielkich łodzi motorowych,

• jednostek rekreacyjnych ze sztywną burtą,

• osób korzystających z kotew do 8 kg,

• użytkowników lin kotwicznych o średnicy do 10 mm,

• osób potrzebujących regulowanego prowadzenia liny,

• użytkowników oczekujących gotowego zestawu do montażu na sztywnej powierzchni.

Podsumowanie

BORIKA FASTen ARb003 to kompletna rolka kotwiczna z mechanizmem uchylnym i zestawem do montażu na sztywnej burcie, przeznaczona do wygodnego opuszczania i podnoszenia kotew o masie do 8 kg.

Największą zaletą produktu jest połączenie obracającej się rolki, prowadzącej pętli ze stali nierdzewnej oraz mechanizmu uchylnego, który pozwala dopasować położenie zespołu do konstrukcji konkretnej łodzi.

W przeciwieństwie do podstawowego Ar003, model ARb003 zawiera zestaw przeznaczony do instalacji na sztywnej burcie, dzięki czemu stanowi bardziej kompletną propozycję dla właścicieli łodzi aluminiowych, laminatowych i innych jednostek o sztywnej konstrukcji.

Produkt współpracuje z liną o średnicy do 10 mm i jest przystosowany do kotew o masie do 8 kg. Jego regulowana konstrukcja pozwala ustawić odpowiedni tor prowadzenia liny, co przekłada się na wygodniejszą obsługę kotwicy.

ARb003 to praktyczne rozwiązanie dla osób, które chcą wyposażyć sztywną łódź w solidny, regulowany i funkcjonalny system prowadzenia liny kotwicznej, zachowując jednocześnie możliwość wykorzystania modułowych rozwiązań BORIKA FASTen.
