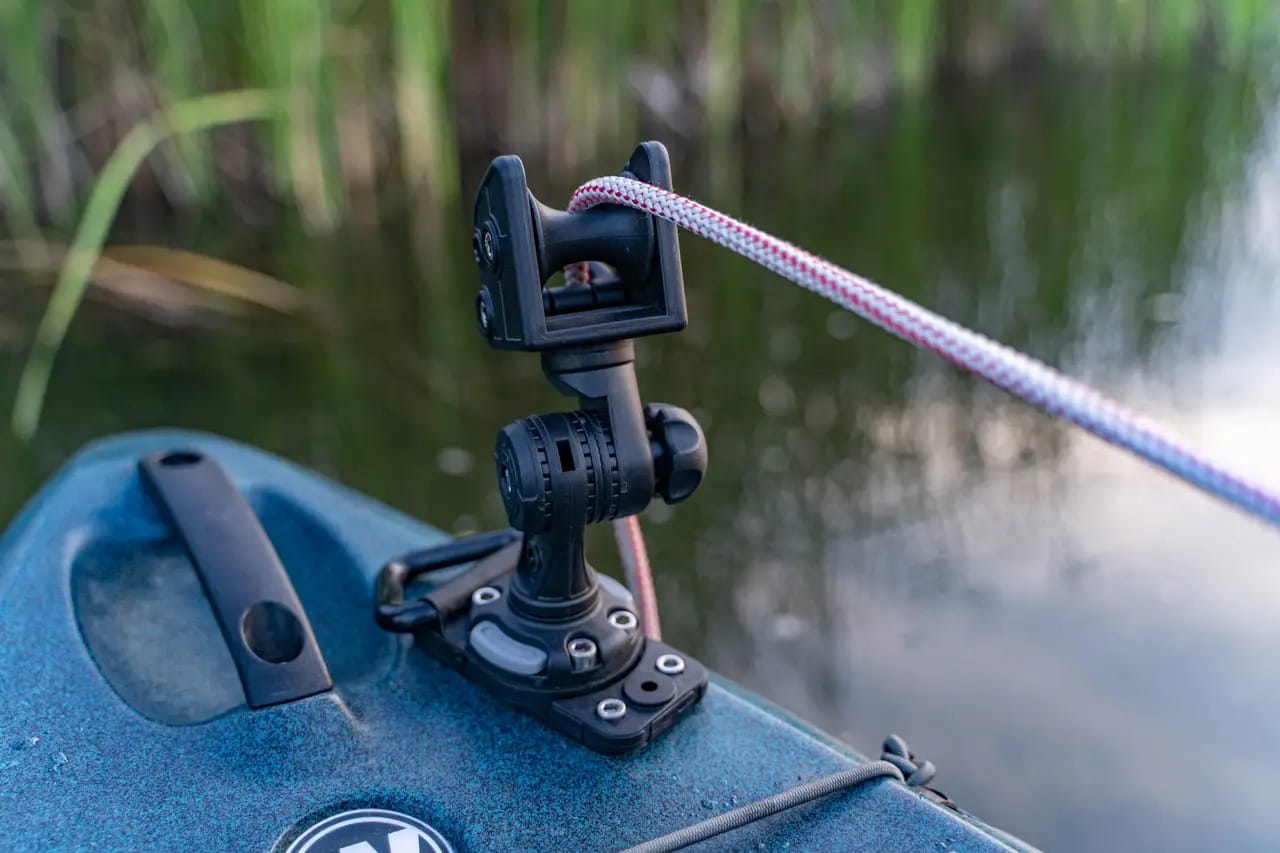

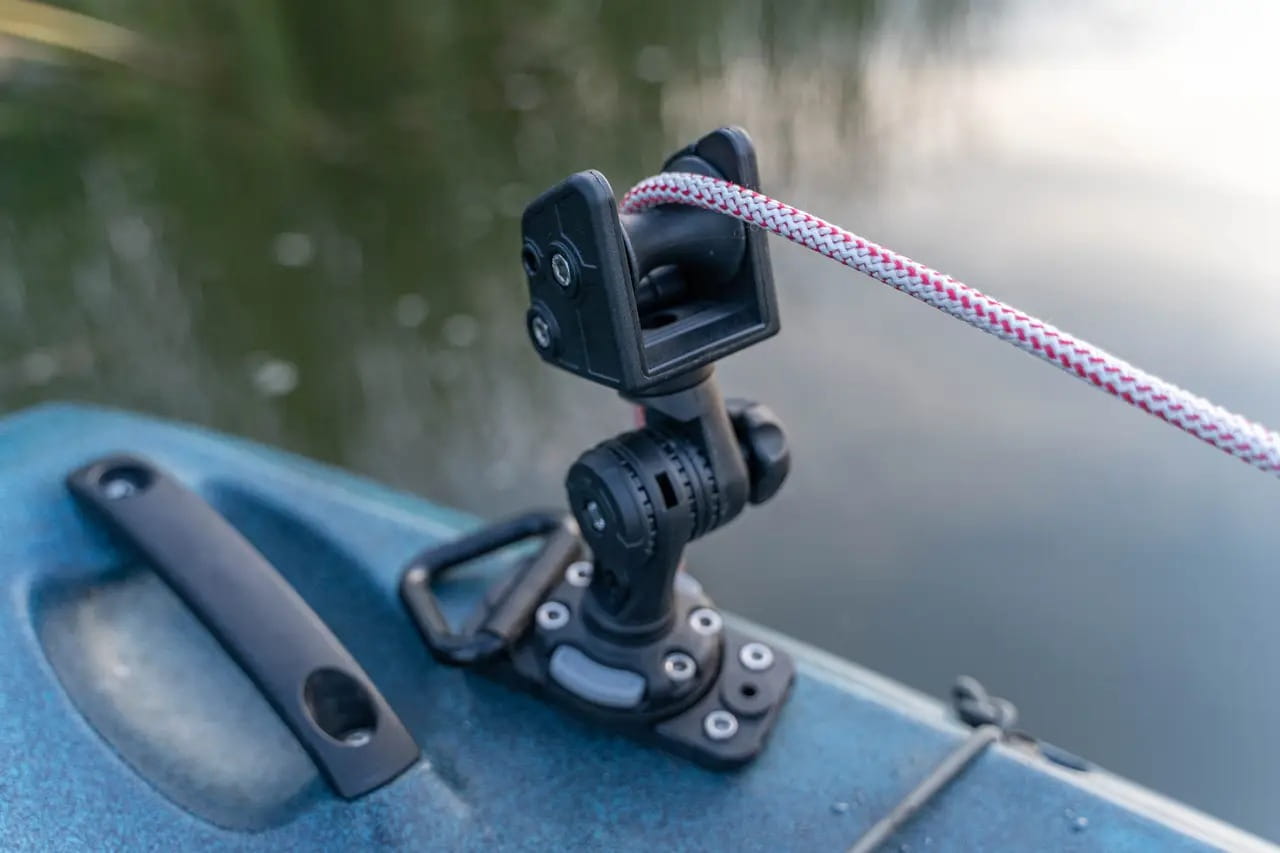

BORIKA FASTen ARr003 – obrotowo-uchylna rolka kotwiczna z pierścieniem prowadzącym

BORIKA FASTen ARr003 to zaawansowana rolka kotwiczna wyposażona w mechanizm uchylny, adapter FASTen oraz prowadzący pierścień w kształcie litery D. Została zaprojektowana do sprawnego opuszczania i podnoszenia kotew o masie do 8 kg, zapewniając jednocześnie płynne i kontrolowane prowadzenie liny kotwicznej.

Model ARr003 szczególnie dobrze sprawdza się na pontonach PVC, gdzie możliwość regulacji kąta ustawienia rolki pozwala utrzymać kotwicę poza burtą. Dzięki temu lina nie musi przesuwać się po powierzchni nadmuchiwanej tuby podczas podnoszenia i opuszczania kotwicy.

W przeciwieństwie do gotowych zestawów montażowych, takich jak warianty wyposażone w podstawę do pontonu lub sztywnej burty, ARr003 jest elementem wyposażenia systemowego. Posiada adapter umożliwiający montaż w odpowiednim zamku BORIKA FASTen, który należy dobrać zależnie od rodzaju jednostki i miejsca instalacji.

Najważniejsze zalety BORIKA FASTen ARr003

• obrotowo-uchylna konstrukcja,

• przeznaczona do kotew o masie do 8 kg,

• przystosowana do lin o średnicy do 10 mm,

• regulacja kąta uchylenia w zakresie 180°,

• regulacja z krokiem 7,5°,

• swobodnie obracająca się rolka,

• prowadzący pierścień w kształcie litery D,

• ograniczenie możliwości zsuwania się liny z rolki,

• ograniczenie ryzyka splątania liny,

• adapter do systemu montażowego BORIKA FASTen,

• możliwość szybkiego demontażu akcesorium,

• możliwość stosowania samodzielnie lub w połączeniu z uchwytami kotwicy,

• szczególnie praktyczna konstrukcja do pontonów PVC,

• konstrukcja wykonana z materiałów przeznaczonych do zastosowań wodnych.

Zastosowanie

Podstawowym zadaniem ARr003 jest prowadzenie liny kotwicznej podczas opuszczania oraz podnoszenia kotwicy.

Rolka może być wykorzystywana między innymi na:

• pontonach PVC,

• łodziach pneumatycznych,

• pontonach wędkarskich,

• łodziach motorowych,

• łodziach laminatowych,

• łodziach aluminiowych,

• kajakach wędkarskich,

• jednostkach rekreacyjnych,

• innych jednostkach wyposażonych w kompatybilny system BORIKA FASTen.

Producent wskazuje kompatybilność między innymi z nadmuchiwanymi kajakami i łodziami PVC, nadmuchiwanymi łodziami motorowymi, belly boatami, kajakami wędkarskimi z PE oraz łodziami z laminatu.

Do czego służy ARr003?

ARr003 pełni funkcję rolki dziobowej prowadzącej linę kotwiczną.

Podczas podnoszenia kotwicy lina przesuwa się przez rolkę, dzięki czemu nie musi ślizgać się bezpośrednio po krawędzi burty.

Rozwiązanie to jest szczególnie korzystne na pontonach, ponieważ odpowiednie ustawienie rolki pozwala skierować linę poza obrys tuby.

W praktyce układ może wyglądać następująco:

kotwica → lina → ARr003 → wnętrze jednostki

Rolka przejmuje funkcję prowadzenia liny, natomiast pozostałe elementy systemu mogą odpowiadać za jej blokowanie lub mocowanie.

Konstrukcja obrotowo-uchylna

Najważniejszą cechą ARr003 w stosunku do prostszych rolek jest możliwość uchylania oraz zmiany ustawienia zespołu.

Rolka może być odchylana w zakresie 180°, a regulacja odbywa się skokowo co 7,5°.

Pozwala to precyzyjnie dopasować jej położenie do:

• kształtu dziobu,

• wysokości burty,

• miejsca montażu,

• kierunku prowadzenia liny,

• pozycji kotwicy.

Jest to szczególnie przydatne na pontonach, gdzie punkt mocowania znajduje się na elastycznej, zaokrąglonej tubie.

Dlaczego regulacja kąta jest tak istotna?

W przypadku klasycznej, nieruchomej rolki kierunek prowadzenia liny jest z góry określony przez jej położenie.

ARr003 pozwala natomiast zmienić ten kierunek.

Przykładowo, po zamontowaniu rolki na przedniej części pontonu można ustawić ją tak, aby podczas podnoszenia kotwicy lina wychodziła możliwie płynnie poza burtę.

Dzięki temu można ograniczyć jej kontakt z:

• tubą pontonu,

• krawędzią burty,

• pokładem,

• innymi elementami wyposażenia.

Jest to szczególnie istotne podczas wielokrotnego podnoszenia i opuszczania kotwicy.

Pierścień prowadzący w kształcie litery D

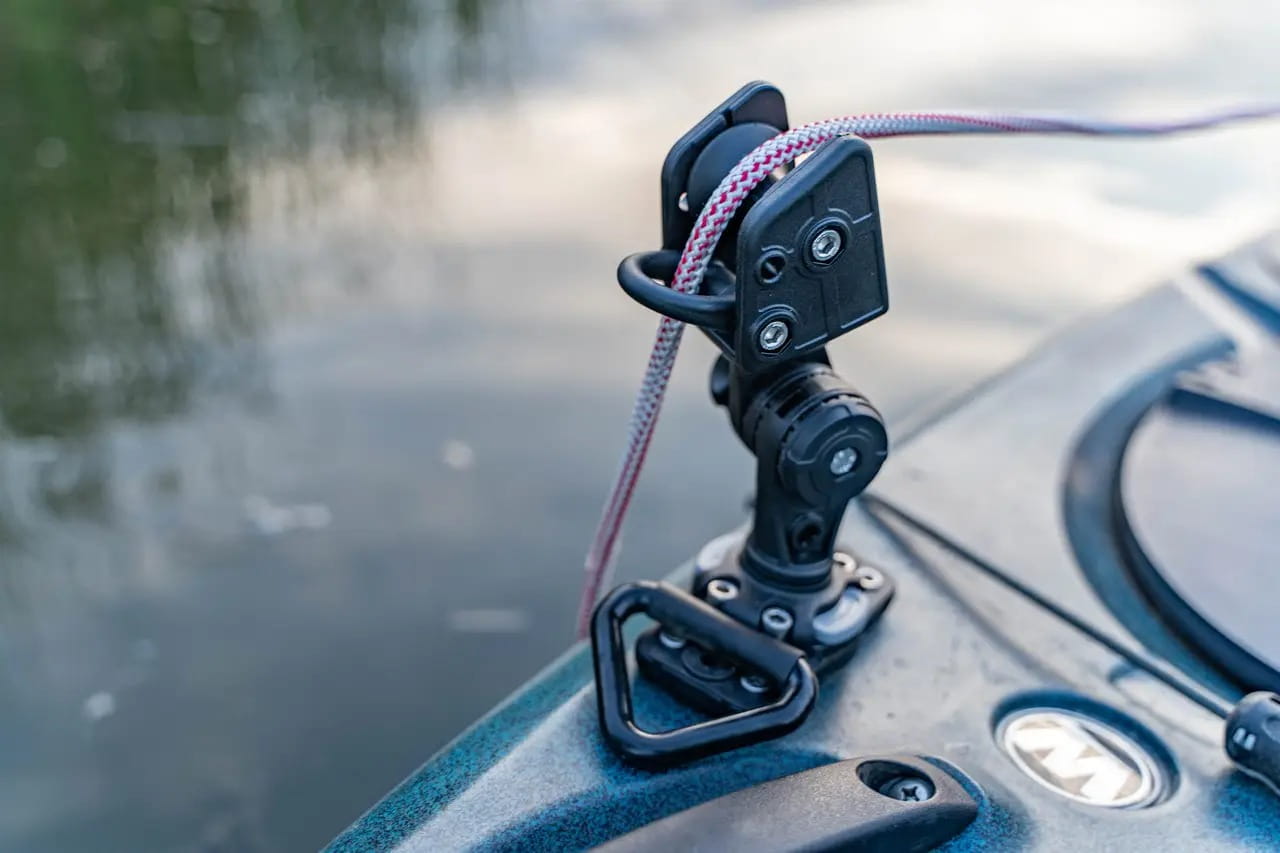

ARr003 został wyposażony w prowadzący pierścień w kształcie litery D.

Jego zadaniem jest kontrolowanie kierunku przesuwania się liny oraz ograniczenie możliwości jej zsunięcia się z rolki.

Pierścień pomaga również zapobiegać splątaniu liny podczas pracy.

Dzięki temu lina pozostaje prowadzona w sposób bardziej uporządkowany zarówno podczas opuszczania, jak i podnoszenia kotwicy.

Lina o średnicy do 10 mm

ARr003 jest przystosowany do współpracy z linami o średnicy do 10 mm.

Przed zastosowaniem należy upewnić się, że lina:

• mieści się w zakresie przewidzianym przez producenta,

• swobodnie przechodzi przez rolkę,

• nie klinuje się w pierścieniu prowadzącym,

• posiada odpowiednią wytrzymałość do stosowanej kotwicy.

Kotwy o masie do 8 kg

Rolka ARr003 przeznaczona jest do obsługi kotew o masie do 8 kg.

Warto pamiętać, że masa samej kotwy nie jest jedynym czynnikiem wpływającym na obciążenie systemu.

Podczas użytkowania mogą występować dodatkowe obciążenia wynikające z:

• falowania wody,

• prądu,

• przemieszczania się jednostki,

• szarpnięć liny,

• gwałtownego podnoszenia kotwicy,

• zakleszczenia kotwicy na dnie.

Dlatego cały układ kotwiczny powinien być dobrany odpowiednio do jednostki oraz warunków użytkowania.

Adapter systemu BORIKA FASTen

ARr003 wyposażony jest w adapter przeznaczony do montażu w systemie BORIKA FASTen.

Jest to bardzo ważna cecha produktu, ponieważ sama rolka nie stanowi kompletnego zestawu montażowego do konkretnego typu burty.

Do jej instalacji należy zastosować odpowiedni zamek lub system montażowy FASTen, dopasowany do rodzaju jednostki.

Dzięki temu jeden ARr003 może być wykorzystywany w różnych konfiguracjach systemu FASTen.

ARr003 jako element systemu modułowego

System BORIKA FASTen umożliwia tworzenie modułowego wyposażenia łodzi.

W praktyce oznacza to, że na jednostce można zamontować odpowiednie podstawy lub zamki, a następnie korzystać z nich z różnymi akcesoriami.

ARr003 może być więc:

• zamontowany przed rozpoczęciem pływania,

• wykorzystany podczas kotwiczenia,

• szybko zdemontowany,

• przechowywany podczas transportu,

• ponownie zamontowany w razie potrzeby.

To rozwiązanie pozwala ograniczyć liczbę elementów pozostających na stałe na pokładzie.

Montaż ARr003 – ważna informacja

ARr003 nie jest kompletnym zestawem montażowym do konkretnego rodzaju burty.

W zestawie znajduje się rolka ARr003, natomiast sposób jej zamocowania do jednostki zależy od zastosowanego systemu FASTen.

Dlatego przed zakupem należy dobrać odpowiednią podstawę:

Ponton PVC

Do montażu na pontonie można zastosować odpowiednią podstawę systemu FASTen przeznaczoną do powierzchni PVC, np. system z podstawą FMp224.

Łódź ze sztywną burtą

Do montażu na sztywnej powierzchni można zastosować odpowiedni system FASTen przeznaczony do tego typu konstrukcji, np. FMb.

Uniwersalne zastosowanie

ARr003 może również współpracować z innymi kompatybilnymi systemami montażowymi FASTen przeznaczonymi do odpowiednich obciążeń. Producent wskazuje kompatybilność z systemami montażowymi FASTen przeznaczonymi do średnich i podwyższonych obciążeń.

Montaż ARr003 na pontonie PVC

W przypadku pontonu PVC należy zastosować odpowiednią podstawę FASTen przeznaczoną do montażu na powierzchni nadmuchiwanej.

Przykładowy układ:

pontonu PVC → podstawa FASTen → zamek FASTen → adapter ARr003 → rolka

Krok 1 – wybór miejsca

Należy wybrać miejsce zapewniające możliwie płynne wyprowadzenie liny poza burtę.

Rolka powinna znajdować się w miejscu, w którym nie będzie kolidowała z:

• siedzeniem,

• uchwytem,

• silnikiem,

• innym wyposażeniem,

• elementami konstrukcyjnymi pontonu.

Krok 2 – montaż podstawy

Podstawę FASTen należy zamontować zgodnie z jej przeznaczeniem.

W przypadku podstawy przeznaczonej do PVC stosuje się odpowiedni system klejenia.

Krok 3 – przygotowanie ARr003

Adapter rolki należy ustawić w pozycji umożliwiającej wsunięcie go w zamek.

Krok 4 – osadzenie rolki

Adapter ARr003 należy wsunąć w kompatybilny zamek FASTen i prawidłowo zablokować.

Krok 5 – ustawienie kąta

Po zamontowaniu należy ustawić odpowiedni kąt uchylenia rolki.

ARr003 pozwala na regulację w zakresie 180° z krokiem 7,5°.

Krok 6 – przeprowadzenie liny

Linę należy przeprowadzić przez rolkę i pierścień prowadzący.

Krok 7 – kontrola

Przed użyciem należy sprawdzić:

• prawidłowe zablokowanie adaptera,

• stabilność rolki,

• prawidłowe ustawienie kąta,

• swobodny obrót rolki,

• prawidłowe przeprowadzenie liny.

Montaż ARr003 na sztywnej burcie

W przypadku łodzi aluminiowej, laminatowej lub wykonanej z innego sztywnego materiału należy zastosować odpowiedni system montażowy FASTen przeznaczony do sztywnej powierzchni.

Po zamocowaniu podstawy:

1. należy osadzić adapter ARr003 w zamku,

2. zablokować akcesorium,

3. ustawić wymagany kąt,

4. przeprowadzić linę przez rolkę,

5. sprawdzić prawidłowość działania całego układu.

Jeżeli potrzebny jest kompletny zestaw zawierający rolkę ARr003 oraz system do montażu na sztywnej powierzchni, BORIKA oferuje wariant ARrb003, który zawiera ARr003 oraz system montażowy FMb.

ARr003 w połączeniu z uchwytem kotwicy

ARr003 może pracować samodzielnie jako rolka prowadząca, ale producent przewiduje również możliwość zastosowania go razem z uchwytami kotwicy wyposażonymi w automatyczny system mocowania fału.

Przykładowymi kompatybilnymi elementami są:

• Al002,

• Al003,

• inne kompatybilne uchwyty systemu FASTen.

W takim rozwiązaniu poszczególne elementy pełnią różne funkcje.

ARr003 – prowadzi linę i ułatwia jej przesuwanie.

Uchwyt kotwicy – pozwala kontrolować i zabezpieczać linę.

Dzięki temu można stworzyć kompletny system obsługi kotwicy.

Przykładowy system kotwiczny

Praktyczna konfiguracja może wyglądać następująco:

kotwica → lina → ARr003 → uchwyt Al002/Al003 → wnętrze pontonu

Takie rozwiązanie pozwala rozdzielić funkcje prowadzenia i blokowania liny.

ARr003 odpowiada za płynne prowadzenie liny poza burtą, a uchwyt z systemem blokującym umożliwia jej zabezpieczenie w odpowiedniej pozycji.

Zastosowanie na pontonach PVC

ARr003 szczególnie dobrze sprawdza się na pontonach.

Dzięki możliwości regulacji kąta rolkę można ustawić tak, aby:

• utrzymywała kotwicę poza burtą,

• lina nie ocierała o tubę,

• ograniczyć zużycie powierzchni PVC,

• poprawić płynność podnoszenia kotwicy,

• dopasować kierunek prowadzenia liny do konkretnego pontonu.

Jest to jedna z najważniejszych przewag ARr003 nad klasycznym, nieruchomym rozwiązaniem.

Zastosowanie podczas wędkowania

ARr003 jest szczególnie przydatny na pontonach i łodziach wędkarskich.

Podczas wędkowania kotwica może być wielokrotnie podnoszona i opuszczana podczas zmiany stanowiska.

Regulowana rolka pozwala dopasować tor prowadzenia liny, dzięki czemu obsługa kotwicy jest wygodniejsza.

Produkt może być stosowany również na kajakach wędkarskich i innych małych jednostkach, pod warunkiem zastosowania kompatybilnego systemu montażowego.

Konstrukcja i materiały

ARr003 wykonany jest z materiałów przeznaczonych do pracy w środowisku wodnym.

W konstrukcji zastosowano:

• poliamid wzmacniany włóknem szklanym,

• stal nierdzewną A2,

• mosiądz.

Poliamid wzmacniany włóknem szklanym zapewnia wysoką sztywność i odporność mechaniczną przy zachowaniu niewielkiej masy.

Elementy metalowe wykonane ze stali nierdzewnej A2 są przeznaczone do zastosowań, w których produkt ma kontakt z wilgocią i wodą.

Mechanizm regulacji

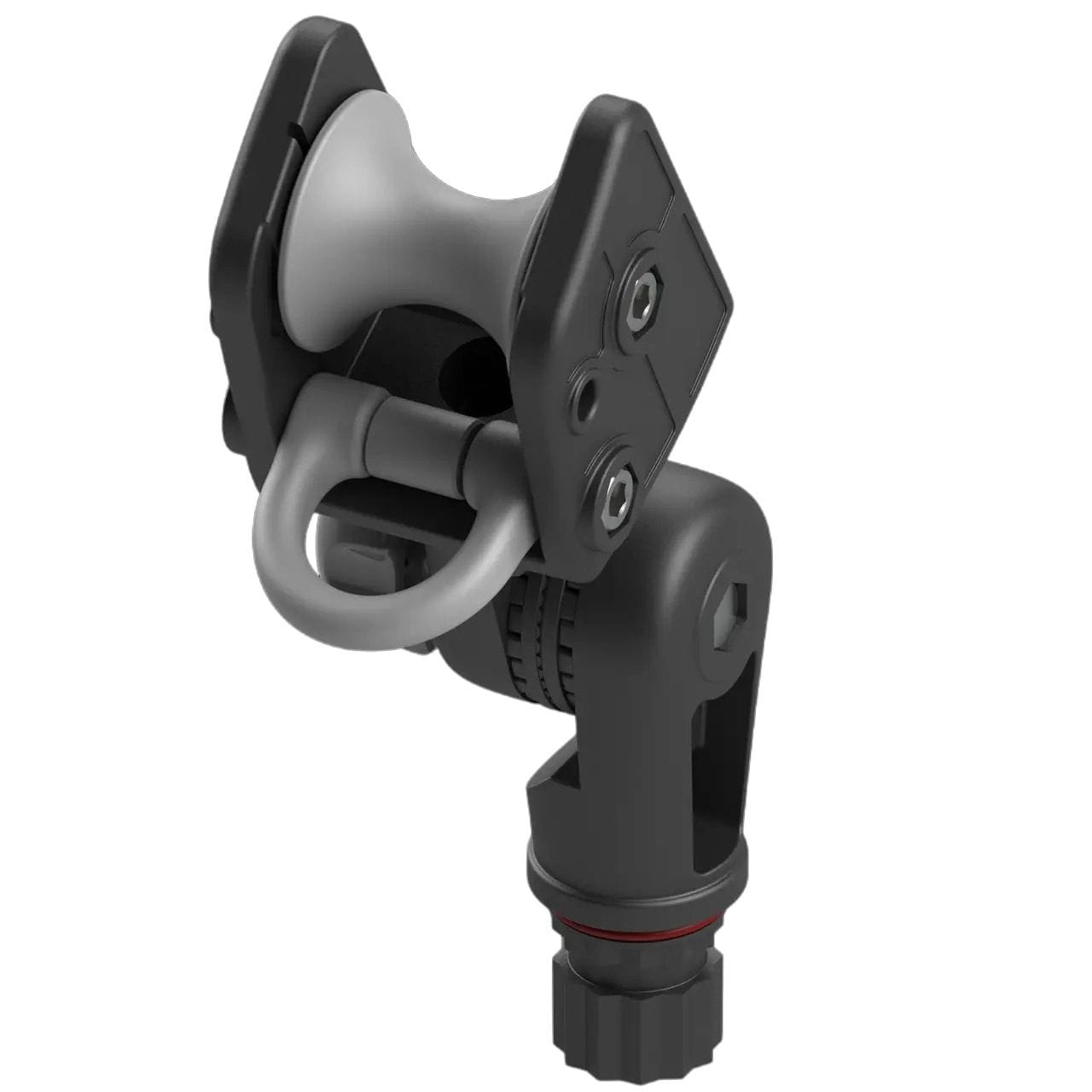

Konstrukcja ARr003 składa się między innymi z:

• korpusu odlewanego,

• swobodnie obracającej się rolki,

• pierścienia prowadzącego D,

• adaptera w formie wielokątnej gwiazdy,

• połączenia uchylnego,

• sprężyny,

• podkładek regulacyjnych Dp230 z podziałką 7,5°.

Takie rozwiązanie umożliwia precyzyjne ustawienie kąta pracy rolki.

Położenie można ustawić odpowiednio do konkretnego punktu montażowego oraz kierunku prowadzenia liny.

Możliwość szybkiego demontażu

Jedną z zalet systemu FASTen jest możliwość szybkiego wypięcia akcesorium z zamontowanej podstawy.

Ma to znaczenie szczególnie w przypadku pontonów, które są:

• składane,

• transportowane w bagażniku,

• przechowywane poza sezonem,

• często rozkładane i składane.

Po zakończeniu użytkowania ARr003 można odłączyć od podstawy, pozostawiając sam punkt montażowy na jednostce.

ARr003 a ARr002

ARr003 jest rozwinięciem konstrukcji ARr002.

Najważniejszą różnicą jest zastosowanie mechanizmu uchylnego, który pozwala zmieniać kąt ustawienia rolki.

ARr003 jest więc lepszym wyborem wszędzie tam, gdzie potrzebna jest możliwość dokładnego ustawienia kąta prowadzenia liny.

ARr003 a ARrb003

Te modele są bardzo podobne, ale nie są tym samym produktem.

ARr003

Sama rolka obrotowo-uchylna z adapterem FASTen.

Do montażu należy dobrać odpowiedni system mocowania.

ARrb003

Kompletny zestaw ARr003 + system montażowy FMb przeznaczony do montażu na sztywnej powierzchni.

Producent podaje, że ARrb003 zawiera rolkę ARr003 oraz system FMb i elementy montażowe.

Konserwacja

Po użytkowaniu produktu w wodzie morskiej należy dokładnie przepłukać go dużą ilością świeżej wody.

Pozwala to usunąć pozostałości soli oraz zabrudzenia, które mogą wpływać na pracę mechanizmu.

Okresowo należy sprawdzić:

• swobodę obrotu rolki,

• stan pierścienia prowadzącego,

• działanie mechanizmu uchylnego,

• stan adaptera,

• prawidłowość blokowania w zamku,

• stan liny kotwicznej,

• stan podstawy montażowej.

Przed każdym użyciem warto upewnić się, że rolka jest prawidłowo zamocowana.

Dane techniczne

Producent: BORIKA FASTen
Model: ARr003
Kod producenta: 01.10.004.03.01
Typ: rolka kotwiczna obrotowo-uchylna
Przeznaczenie: prowadzenie liny kotwicznej
Maksymalna masa kotwy: 8 kg
Maksymalna średnica liny: 10 mm
Zakres uchylenia: 180°
Skok regulacji: 7,5°
Pierścień prowadzący: D-kształtny
System montażowy: BORIKA FASTen
Materiał konstrukcji: poliamid wzmacniany włóknem szklanym
Elementy metalowe: stal nierdzewna A2, mosiądz
Masa: około 269 g
Wymiary: około 182 × 51 × 82 mm
Kolor: czarno-szary / dostępna również wersja szara.

Zawartość zestawu

W przypadku modelu ARr003 zestaw obejmuje:

• rolkę kotwiczną ARr003,

• zintegrowany adapter systemu FASTen.

Podstawa montażowa nie jest elementem tego wariantu.

Jeżeli potrzebny jest komplet do montażu na pontonie PVC, należy dobrać odpowiedni system montażowy FASTen. Jeżeli produkt ma zostać zamontowany na sztywnej powierzchni, można zastosować odpowiedni system lub wybrać gotowy wariant ARrb003 z FMb.

Dla kogo przeznaczony jest BORIKA FASTen ARr003?

ARr003 będzie szczególnie dobrym wyborem dla:

• właścicieli pontonów PVC,

• wędkarzy,

• użytkowników łodzi pneumatycznych,

• właścicieli kajaków wędkarskich,

• użytkowników małych łodzi motorowych,

• osób korzystających z kotew do 8 kg,

• osób stosujących linę o średnicy do 10 mm,

• użytkowników systemu BORIKA FASTen,

• osób potrzebujących regulowanego kąta prowadzenia liny,

• osób chcących stworzyć własną, modułową konfigurację systemu kotwicznego.

Podsumowanie

BORIKA FASTen ARr003 to funkcjonalna rolka kotwiczna obrotowo-uchylna z prowadzącym pierścieniem D oraz adapterem do systemu FASTen.

Jej głównym zadaniem jest zapewnienie płynnego i kontrolowanego prowadzenia liny podczas opuszczania oraz podnoszenia kotwy o masie do 8 kg. Rolka współpracuje z linami o średnicy do 10 mm.

Największą zaletą modelu ARr003 jest regulacja kąta w zakresie 180° z krokiem 7,5°. Dzięki temu można dokładnie dopasować położenie rolki do konstrukcji jednostki i kierunku prowadzenia liny.

Szczególnie dobrze sprawdza się na pontonie PVC, gdzie właściwe ustawienie rolki pozwala utrzymywać kotwicę poza burtą i ograniczyć kontakt liny z powierzchnią tuby.

Prowadzący pierścień w kształcie litery D dodatkowo kontroluje tor liny, ograniczając jej zsuwanie się oraz ryzyko splątania.

ARr003 jest przy tym elementem modułowym, a nie kompletnym zestawem montażowym. Dzięki adapterowi FASTen może współpracować z odpowiednio dobranymi podstawami i zamkami systemu BORIKA. Pozwala to skonfigurować sposób montażu odpowiednio do pontonu PVC, łodzi ze sztywną burtą lub innej kompatybilnej jednostki.

To rozwiązanie dla użytkowników, którzy oczekują od rolki kotwicznej nie tylko płynnego prowadzenia liny, ale również dużej możliwości regulacji, modułowości i wygodnej obsługi kotwicy.
