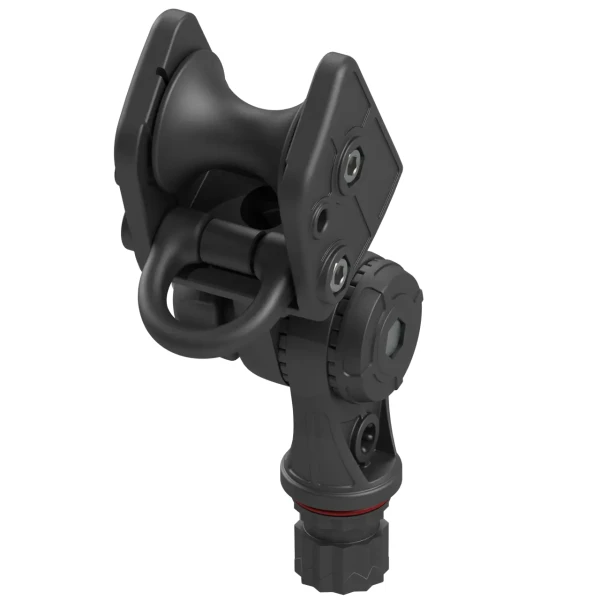

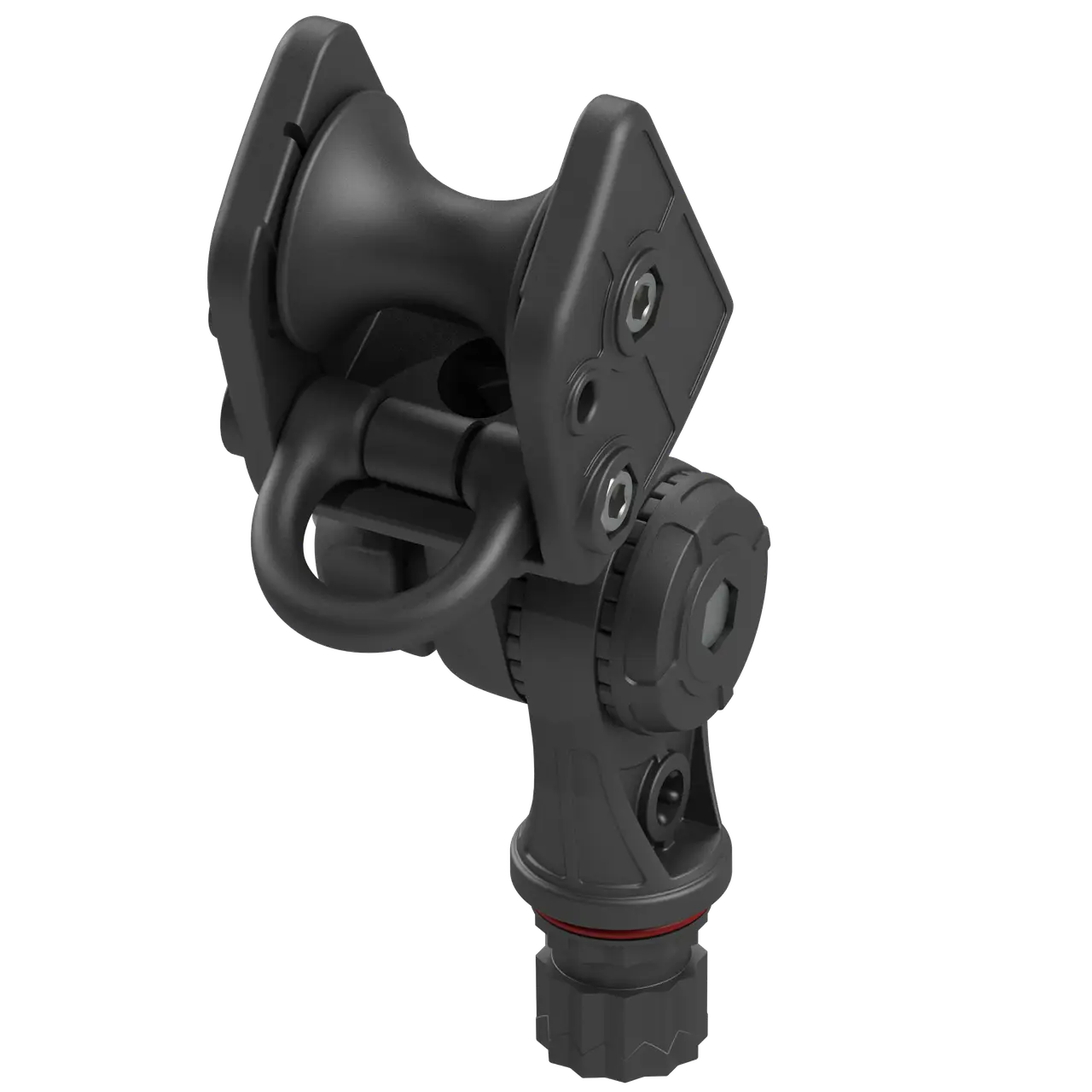

BORIKA FASTen ARr004 – wzmocniona rolka kotwiczna obrotowo-uchylna do 20 kg

BORIKA FASTen ARr004 to wzmocniona rolka kotwiczna typu obrotowo-uchylnego, przeznaczona do sprawnego opuszczania i podnoszenia kotew o masie do 20 kg. Konstrukcja została opracowana z myślą o zastosowaniach, w których standardowe rolki kotwiczne przeznaczone do kotew o masie do 8 kg mogą być niewystarczające.

Model ARr004 wyposażono w wzmocniony adapter z dodatkową stalową płytą wzmacniającą, który pozwala na przenoszenie większych obciążeń, w tym obciążeń dynamicznych występujących podczas pracy systemu kotwicznego. Rolka posiada również prowadzący pierścień w kształcie litery D, który pomaga utrzymać linę w odpowiednim torze i ogranicza ryzyko jej zsunięcia się z rolki lub splątania.

Podobnie jak ARr003, model ARr004 posiada mechanizm regulacji kąta pochylenia w zakresie 180°, z możliwością ustawienia pozycji co 7,5°. Pozwala to dopasować położenie rolki do konstrukcji dziobu, burty oraz kierunku prowadzenia liny.

ARr004 jest elementem modułowego systemu BORIKA FASTen i może być montowany w kompatybilnych zamkach oraz systemach montażowych przeznaczonych do podwyższonych obciążeń. Sam produkt jest rolką z adapterem – odpowiednią podstawę lub zamek należy dobrać do rodzaju jednostki i miejsca montażu.

Najważniejsze zalety BORIKA FASTen ARr004

• wzmocniona konstrukcja przeznaczona do kotew o masie do 20 kg,

• wzmocniony adapter z dodatkowym elementem stalowym,

• konstrukcja obrotowo-uchylna,

• regulacja kąta pochylenia w zakresie 180°,

• możliwość regulacji co 7,5°,

• swobodnie obracająca się rolka,

• prowadzący pierścień w kształcie litery D,

• przeznaczenie do lin o średnicy do 10 mm,

• ograniczenie ryzyka zsunięcia się liny z rolki,

• ograniczenie możliwości splątania liny,

• adapter kompatybilny z systemem BORIKA FASTen,

• możliwość tworzenia różnych konfiguracji systemu kotwicznego,

• możliwość zastosowania jednego zamka FASTen do połączenia kilku elementów,

• konstrukcja przystosowana do zwiększonych obciążeń,

• materiały odporne na warunki zewnętrzne i środowisko wodne.

Zastosowanie

Głównym zadaniem ARr004 jest prowadzenie liny kotwicznej podczas opuszczania i podnoszenia kotwy.

Wzmocniona konstrukcja pozwala stosować produkt z kotwami o masie do 20 kg, dzięki czemu znajduje zastosowanie na większych i cięższych jednostkach niż standardowe rolki BORIKA przeznaczone do kotew do 8 kg.

ARr004 może być wykorzystywany między innymi na:

• pontonach PVC,

• łodziach pneumatycznych,

• RIB-ach,

• łodziach aluminiowych,

• łodziach laminatowych,

• łodziach motorowych,

• większych jednostkach wędkarskich,

• jednostkach rekreacyjnych,

• innych jednostkach wyposażonych w kompatybilny system montażowy FASTen.

Produkt jest również klasyfikowany jako rolka dziobowa przeznaczona do łodzi pneumatycznych.

Do czego służy ARr004?

ARr004 pełni funkcję rolki prowadzącej liny kotwicznej.

Podczas opuszczania kotwy lina przechodzi przez rolkę i jest prowadzona poza burtę. Podczas podnoszenia kotwy rolka umożliwia płynne wybieranie liny bez konieczności przesuwania jej bezpośrednio po krawędzi burty.

Schemat działania:

KOTWICA → LINA KOTWICZNA → ARr004 → ZAMEK / SYSTEM FASTen → WNĘTRZE JEDNOSTKI

Rolka odpowiada przede wszystkim za prowadzenie liny, natomiast za jej zatrzymanie lub zablokowanie może odpowiadać dodatkowy uchwyt kotwiczny BORIKA FASTen.

Wzmocniona konstrukcja do kotew 20 kg

Najważniejszą cechą ARr004 jest jego wzmocniona konstrukcja.

Standardowe rolki kotwiczne BORIKA są przeznaczone przede wszystkim do kotew o masie do 8 kg. ARr004 został natomiast zaprojektowany do pracy z kotwami o masie do 20 kg.

Zwiększona nośność jest szczególnie istotna w przypadku większych jednostek, gdzie system kotwiczny jest narażony na znacznie większe obciążenia.

Dodatkowe obciążenia mogą pojawiać się podczas:

• podnoszenia ciężkiej kotwy,

• pracy na falach,

• działania prądu,

• przemieszczania się łodzi przy opuszczonej kotwie,

• gwałtownego wybierania liny,

• zakleszczenia kotwy na dnie,

• szarpnięcia liny.

Dlatego ARr004 wyposażono w wzmocniony adapter, który został zaprojektowany z myślą o zwiększonych obciążeniach.

Wzmocniony adapter z elementem stalowym

Jednym z najważniejszych elementów ARr004 jest wzmocniony adapter z dodatkową stalową płytą.

To właśnie adapter odpowiada za połączenie rolki z systemem montażowym FASTen i przenoszenie obciążeń na punkt mocowania.

W porównaniu ze standardowym rozwiązaniem wzmocniona konstrukcja pozwala lepiej radzić sobie z obciążeniami występującymi podczas obsługi cięższych kotew.

Adapter posiada również zęby po obu stronach, dzięki czemu możliwe jest tworzenie różnych konfiguracji montażowych.

Ma to praktyczne znaczenie w przypadku budowania kompletnego systemu kotwicznego.

Możliwość łączenia elementów systemu

Dwustronne uzębienie adaptera ARr004 pozwala tworzyć bardziej rozbudowane konfiguracje.

Producent wskazuje możliwość połączenia np. rolki kotwicznej i stopera liny, tak aby całość mogła zostać zamocowana przy wykorzystaniu jednego zamka.

Dzięki temu można stworzyć kompaktowy system:

rolka kotwiczna → stoper liny → jeden punkt montażowy FASTen

Takie rozwiązanie pozwala ograniczyć liczbę wymaganych punktów mocowania oraz zachować uporządkowaną konstrukcję wyposażenia.

Regulacja kąta pochylenia

ARr004 wyposażono w mechanizm uchylny, który pozwala dopasować ustawienie rolki do konkretnej jednostki.

Zakres regulacji wynosi 180°, a pozycję można ustawiać z krokiem 7,5°.

Dzięki temu użytkownik może ustawić rolkę odpowiednio do:

• kąta dziobu,

• wysokości burty,

• miejsca montażu,

• kierunku prowadzenia liny,

• położenia kotwy,

• konstrukcji jednostki.

Regulacja odbywa się poprzez poluzowanie pokrętła, ustawienie odpowiedniego kąta, a następnie ponowne zablokowanie mechanizmu.

Dlaczego regulacja jest tak ważna?

Na każdej łodzi lina kotwiczna może wychodzić z jednostki pod nieco innym kątem.

Nieruchoma rolka nie zawsze pozwala uzyskać optymalny tor prowadzenia liny.

ARr004 umożliwia dopasowanie jej położenia, dzięki czemu można skierować linę w najbardziej odpowiednim kierunku.

Prawidłowe ustawienie rolki pomaga ograniczyć kontakt liny z:

• burtą,

• tubą pontonu,

• krawędzią dziobu,

• pokładem,

• innymi elementami wyposażenia.

Ma to szczególne znaczenie podczas częstego podnoszenia i opuszczania ciężkiej kotwy.

Pierścień prowadzący w kształcie litery D

ARr004 wyposażono w D-kształtny pierścień prowadzący.

Jego zadaniem jest utrzymanie liny w prawidłowym położeniu względem rolki.

Pierścień pomaga:

• utrzymać linę w osi rolki,

• ograniczyć jej zsuwanie się,

• zmniejszyć ryzyko wypadnięcia liny z toru prowadzenia,

• ograniczyć możliwość splątania liny,

• zapewnić bardziej kontrolowaną pracę systemu.

Rozwiązanie to jest szczególnie przydatne podczas podnoszenia cięższej kotwy, gdy lina może być mocniej obciążona.

Lina do 10 mm

ARr004 jest przystosowany do współpracy z liną kotwiczną o średnicy do 10 mm.

Przy doborze liny należy uwzględnić nie tylko jej średnicę, ale również:

• wytrzymałość,

• rodzaj materiału,

• przeznaczenie,

• sposób łączenia z kotwą,

• warunki użytkowania.

Lina powinna swobodnie przechodzić przez rolkę oraz prowadzący pierścień i nie może się w nich klinować.

Kotwy do 20 kg

ARr004 jest przeznaczony do obsługi kotew o masie do 20 kg.

To ponad dwukrotnie większa masa niż w przypadku standardowych rolek BORIKA przeznaczonych do kotew do 8 kg.

Dzięki temu ARr004 jest odpowiednim wyborem w przypadku:

• większych pontonów,

• RIB-ów,

• cięższych łodzi wędkarskich,

• większych kotew dennych,

• bardziej wymagających systemów kotwicznych.

Uwaga: maksymalna masa kotwy nie oznacza, że każdy element całego systemu kotwicznego może być obciążony 20 kg. Wszystkie elementy – podstawa, zamek, uchwyt, lina i sposób montażu – muszą być odpowiednio dobrane do przewidywanych obciążeń.

System BORIKA FASTen

ARr004 jest elementem modułowego systemu BORIKA FASTen.

Adapter pozwala na montaż rolki w kompatybilnym zamku lub systemie montażowym FASTen.

Dzięki temu użytkownik może skonfigurować system odpowiednio do rodzaju jednostki.

Możliwe jest zastosowanie:

• podstawy montażowej,

• zamka FASTen,

• przedłużacza,

• rolki kotwicznej,

• stopera liny,

• uchwytu kotwicy.

Takie podejście pozwala stworzyć indywidualny system kotwiczny bez konieczności montowania wszystkich elementów na stałe.

Ważne – dobór odpowiedniego systemu montażowego

ARr004 jest rolką z adapterem, a nie kompletnym zestawem montażowym do konkretnej burty.

W przypadku zastosowania w systemie do kotwy do 20 kg należy dobrać wzmocniony system montażowy FASTen odpowiedni do zwiększonych obciążeń.

Producent wprost zaleca stosowanie wzmocnionych akcesoriów kotwicznych razem z odpowiednimi systemami montażowymi przeznaczonymi do wysokich obciążeń.

Jest to szczególnie istotne w przypadku montażu na:

• pontonie PVC,

• sztywnej burcie,

• laminacie,

• aluminium.

Nie należy dobierać podstawy wyłącznie na podstawie fizycznego dopasowania adaptera. Cały punkt montażowy musi być odpowiedni dla obciążenia wynikającego z zastosowania kotwy do 20 kg.

Montaż ARr004 na pontonie PVC

ARr004 może być stosowany na pontonie PVC, pod warunkiem wykorzystania odpowiedniego, wzmocnionego systemu montażowego przeznaczonego do powierzchni PVC.

Przykładowy układ:

tuba PVC → wzmocniona podstawa FASTen → zamek → adapter ARr004 → rolka

1. Wybór miejsca

Należy wybrać miejsce, które zapewni:

• stabilne mocowanie,

• swobodny ruch rolki,

• właściwy tor prowadzenia liny,

• brak kolizji z innymi elementami pontonu,

• możliwość wygodnej regulacji kąta.

Rolka powinna znajdować się możliwie blisko miejsca, w którym lina będzie wychodziła poza burtę.

2. Montaż podstawy

Wzmocnioną podstawę FASTen należy zamontować zgodnie z instrukcją właściwego systemu.

W przypadku podstawy przeznaczonej do pontonów PVC należy odpowiednio przygotować powierzchnię i zastosować właściwą technologię klejenia.

Sam ARr004 nie zastępuje podstawy montażowej.

3. Montaż rolki

Adapter ARr004 należy wsunąć w kompatybilny zamek FASTen.

Po prawidłowym osadzeniu należy upewnić się, że mechanizm mocujący został całkowicie zablokowany.

4. Regulacja

Następnie należy ustawić kąt pracy rolki.

ARr004 umożliwia regulację w zakresie 180°, co pozwala dopasować jej położenie do geometrii pontonu.

5. Montaż liny

Linę należy przeprowadzić przez rolkę oraz D-kształtny pierścień prowadzący.

6. Kontrola

Przed rozpoczęciem użytkowania należy sprawdzić:

• stabilność podstawy,

• prawidłowe zablokowanie adaptera,

• działanie mechanizmu uchylnego,

• swobodny obrót rolki,

• prawidłowe prowadzenie liny.

Montaż ARr004 na sztywnej burcie

W przypadku łodzi ze sztywną burtą należy zastosować odpowiedni, wzmocniony system montażowy FASTen.

Może on być przeznaczony do montażu na:

• laminacie,

• aluminium,

• tworzywach konstrukcyjnych,

• innych odpowiednich powierzchniach sztywnych.

Podstawę należy zamontować zgodnie z instrukcją konkretnego systemu.

Po zamocowaniu podstawy:

1. osadzić ARr004 w zamku,

2. prawidłowo zablokować adapter,

3. ustawić wymagany kąt,

4. przeprowadzić linę,

5. sprawdzić prawidłowość pracy całego układu.

ARr004 + Al004 – kompletny system do cięższej kotwy

ARr004 może zostać połączony z innymi elementami systemu kotwicznego BORIKA FASTen.

Szczególnie interesującym rozwiązaniem jest zastosowanie go razem ze wzmocnionym uchwytem kotwicy Al004, który również jest przeznaczony do kotew o masie od 8 do 20 kg.

W takim układzie:

ARr004 → prowadzenie liny

Al004 → blokowanie i utrzymywanie liny kotwicznej

Pozwala to stworzyć kompletny system przeznaczony do cięższych kotew.

Przykładowa konfiguracja systemu

Dla pontonu lub łodzi wyposażonej w kotwę do 20 kg można zastosować konfigurację:

kotwa → lina → ARr004 → Al004 → system montażowy FASTen

W tym układzie ARr004 odpowiada za prowadzenie liny poza burtą, natomiast Al004 za jej kontrolowanie i blokowanie.

Ostateczna konfiguracja powinna zostać dobrana do konkretnej jednostki, sposobu montażu i przewidywanych obciążeń.

Możliwość stworzenia kompaktowego układu

Dzięki dwustronnym zębom adaptera ARr004 możliwe jest tworzenie różnych konfiguracji elementów.

Producent wskazuje możliwość stworzenia układu, w którym rolka kotwiczna i stoper liny są połączone ze sobą i korzystają z jednego zamka montażowego.

Jest to szczególnie korzystne w przypadku ograniczonego miejsca na dziobie.

Zastosowanie w wędkarstwie

ARr004 jest szczególnie interesujący dla wędkarzy korzystających z cięższych kotew.

Podczas wędkowania kotwa może być wielokrotnie:

• opuszczana,

• podnoszona,

• przenoszona,

• ponownie opuszczana.

Wzmocniona konstrukcja ARr004 pozwala wykorzystać cięższą kotwę bez konieczności rezygnacji z wygodnego prowadzenia liny.

Regulowany mechanizm uchylny pozwala dodatkowo dopasować położenie rolki do konkretnego pontonu lub łodzi.

Zastosowanie na pontonach PVC

W przypadku większych pontonów PVC ARr004 może być wykorzystany jako element przedniego systemu kotwicznego.

Jego regulowana konstrukcja umożliwia ustawienie rolki tak, aby lina była prowadzona poza tubą.

Jest to szczególnie ważne w przypadku cięższej kotwy, ponieważ większe obciążenie liny zwiększa znaczenie prawidłowego toru jej prowadzenia.

W przypadku pontonu PVC należy jednak bezwzględnie zastosować odpowiedni wzmocniony system montażowy przeznaczony do większych obciążeń.

Konstrukcja i materiały

ARr004 został wykonany z materiałów przeznaczonych do pracy w wymagającym środowisku.

Główne elementy wykonano z poliamidu wzmacnianego włóknem szklanym.

Elementy mocujące oraz sprężyna wykonane są ze stali nierdzewnej A2, natomiast zastosowano również mosiężną nakrętkę M6.

Zastosowanie materiałów odpornych na warunki zewnętrzne pozwala na wykorzystanie produktu w środowisku wodnym.

Budowa ARr004

Konstrukcja produktu obejmuje między innymi:

• odlewany korpus z uzębieniem 27,7°,

• swobodnie obracającą się rolkę,

• prowadzący pierścień D,

• sprężynę,

• połączenie uchylne,

• podkładki Dp230 z uzębieniem 7,5°,

• wzmocniony adapter As222-1 z dwustronnym uzębieniem,

• podkładkę końcową,

• elementy regulacji kąta,

• uszczelniający pierścień adaptera.

Zewnętrzne uzębienie adaptera wynosi 30°, natomiast mechanizm pochylenia wykorzystuje elementy z podziałką 7,5°.

Mechanizm blokowania kąta

Po ustawieniu odpowiedniego kąta mechanizm można zablokować za pomocą śruby M6×50 DIN 931 oraz sześciokątnego pokrętła z osadzoną nakrętką M6.

Pozwala to ustabilizować rolkę w wybranym położeniu.

Podczas zmiany ustawienia należy:

1. poluzować pokrętło,

2. ustawić odpowiedni kąt,

3. dopasować zazębienie elementów,

4. dokręcić pokrętło,

5. sprawdzić stabilność konstrukcji.

Wzmocniony adapter – dodatkowa zaleta

Adapter ARr004 posiada dwustronne uzębienie oraz dodatkowe wzmocnienie stalowe.

Dzięki temu nie jest on wyłącznie punktem mocowania rolki, ale stanowi również istotny element konstrukcyjny odpowiadający za przenoszenie obciążenia pomiędzy rolką a zamkiem FASTen.

Jest to szczególnie istotne przy kotwach o masie do 20 kg.

Konserwacja

Po każdym użyciu w wodzie morskiej produkt należy dokładnie przepłukać dużą ilością świeżej wody. Producent wskazuje to jako sposób na wydłużenie żywotności elementów systemu.

Okresowo należy sprawdzić:

• stan rolki,

• swobodę jej obrotu,

• stan pierścienia prowadzącego,

• stan adaptera,

• działanie mechanizmu uchylnego,

• stan elementów mocujących,

• działanie zamka FASTen,

• stan podstawy montażowej,

• stan liny kotwicznej.

W przypadku zauważenia pęknięć, deformacji lub luzów należy zaprzestać użytkowania do czasu usunięcia problemu.

ARr004 vs ARr003

ARr004 jest rozwinięciem koncepcji ARr003, ale został zaprojektowany do znacznie większych obciążeń.

Najważniejszą różnicą jest więc nośność i wzmocnienie konstrukcji, a nie sama zasada działania.

ARr003 jest odpowiedni do standardowych systemów kotwicznych do 8 kg, natomiast ARr004 został opracowany z myślą o kotwach do 20 kg.

ARr004 vs ARr003 – który wybrać?

Wybierz ARr003, jeśli:

• używasz kotwy do 8 kg,

• nie potrzebujesz zwiększonej nośności,

• masz standardowy system FASTen,

• zależy Ci na regulowanej rolce kotwicznej.

Wybierz ARr004, jeśli:

• używasz kotwy o masie większej niż 8 kg,

• potrzebujesz systemu do 20 kg,

• korzystasz z cięższej łodzi lub RIB-a,

• system będzie narażony na większe obciążenia,

• potrzebujesz wzmocnionego adaptera,

• chcesz stworzyć rozbudowany system kotwiczny do większych obciążeń.

Dane techniczne

Producent: BORIKA FASTen
Model: ARr004
Typ: wzmocniona rolka kotwiczna obrotowo-uchylna
Przeznaczenie: prowadzenie liny kotwicznej
Maksymalna masa kotwy: 20 kg
Maksymalna średnica liny: 10 mm
Zakres regulacji: 180°
Skok regulacji: 7,5°
Pierścień prowadzący: D-kształtny
Adapter: wzmocniony As222-1
Uzębienie zewnętrzne adaptera: 30°
Uzębienie korpusu: 27,7°
Uzębienie elementów regulacyjnych: 7,5°
System: BORIKA FASTen
Materiał głównych elementów: poliamid wzmacniany włóknem szklanym
Elementy mocujące: stal nierdzewna A2
Nakrętka M6: mosiądz
Masa: około 330 g.

Zawartość zestawu

W skład zespołu ARr004 wchodzą między innymi:

• wzmocniony korpus rolki,

• rolka prowadząca,

• pierścień prowadzący D,

• mechanizm uchylny,

• wzmocniony adapter As222-1,

• podkładki Dp230,

• elementy regulacji kąta,

• śruba M6×50,

• pokrętło sześciokątne z nakrętką,

• 2 × śruba M6×55,

• 2 × samohamowna nakrętka M6,

• elementy uszczelniające adaptera.

Podstawa lub zamek montażowy FASTen nie stanowi uniwersalnego elementu samego ARr004 i należy dobrać go odpowiednio do konkretnej instalacji.

Dla kogo przeznaczony jest BORIKA FASTen ARr004?

ARr004 będzie szczególnie dobrym wyborem dla:

• właścicieli większych pontonów,

• użytkowników RIB-ów,

• wędkarzy korzystających z cięższych kotew,

• właścicieli łodzi motorowych,

• użytkowników kotew o masie do 20 kg,

• osób potrzebujących wzmocnionego systemu prowadzenia liny,

• użytkowników systemu BORIKA FASTen,

• osób budujących modułowy system kotwiczny,

• użytkowników, dla których standardowa rolka do 8 kg jest niewystarczająca.

Podsumowanie

BORIKA FASTen ARr004 to wzmocniona rolka kotwiczna obrotowo-uchylna przeznaczona do kotew o masie do 20 kg.

W porównaniu ze standardowym ARr003 model ARr004 otrzymał wzmocniony adapter z dodatkowym elementem stalowym, dzięki czemu został przystosowany do znacznie większych obciążeń.

Rolka posiada D-kształtny pierścień prowadzący, który pomaga utrzymać linę w odpowiednim torze, ogranicza jej zsuwanie się oraz zmniejsza ryzyko splątania.

Dużą zaletą jest również regulacja kąta pochylenia w zakresie 180° z krokiem 7,5°. Pozwala to dokładnie dopasować położenie rolki do konkretnej łodzi, pontonu lub RIB-a.

ARr004 współpracuje z linami o średnicy do 10 mm i może być stosowany w systemach BORIKA FASTen przeznaczonych do podwyższonych obciążeń. Producent zaleca, aby w przypadku zastosowania wzmocnionej rolki używać również odpowiednio wzmocnionego systemu montażowego.

ARr004 jest więc odpowiednim wyborem wszędzie tam, gdzie standardowa rolka do 8 kg nie zapewnia wystarczającego zapasu obciążenia, a użytkownik potrzebuje solidnego i regulowanego prowadzenia liny dla kotwy o masie do 20 kg.
