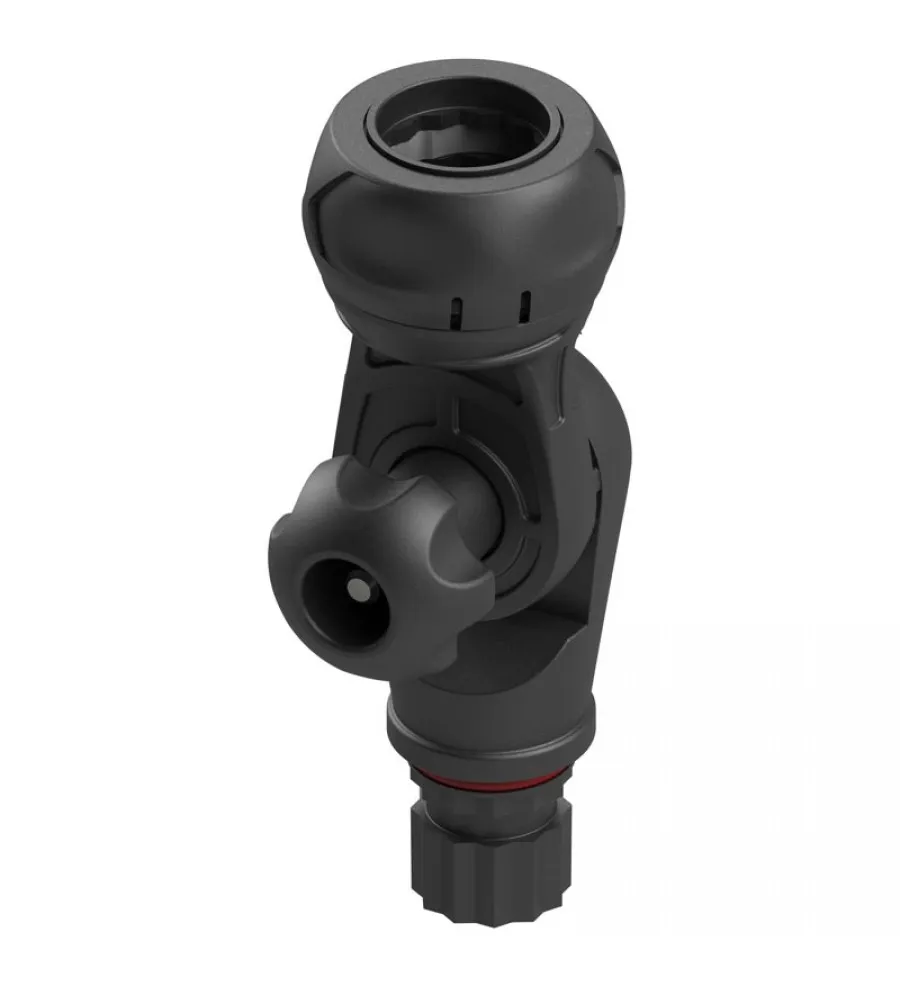

BORIKA FASTen FAv210 – adapter uchylno-obrotowy z zamkiem FASTen

BORIKA FASTen FAv210 to praktyczny element systemu montażowego BORIKA FASTen, przeznaczony do rozszerzenia funkcjonalności akcesoriów o możliwość regulacji kąta pochylenia.

Rozwiązanie łączy w jednej konstrukcji zamek akcesoriów FASTen oraz adapter obrotowo-uchylny, dzięki czemu pozwala nie tylko szybko zamontować kompatybilne wyposażenie, ale również ustawić je pod odpowiednim kątem. FAv210 może być stosowany zarówno do typowych akcesoriów systemu FASTen, jak i do tworzenia własnych konstrukcji wykorzystujących połączenie uchylne.

Adapter montażowy znajdujący się w dolnej części konstrukcji można zamontować w kompatybilnym zamku BORIKA FASTen i obracać wokół własnej osi o 360°, z możliwością ustawienia w krokach co 30°. Sam przegub uchylny umożliwia natomiast regulację kąta pochylenia w krokach co 27,7°.

Zastosowanie FAv210

FAv210 sprawdzi się wszędzie tam, gdzie standardowy montaż akcesorium nie zapewnia możliwości odpowiedniego ustawienia jego kąta.

Może być wykorzystywany m.in. do montażu:

• uchwytów na echosondy i urządzenia elektroniczne,

• uchwytów wędkarskich,

• uchwytów na telefony i urządzenia mobilne,

• kamer sportowych,

• lamp i dodatkowego oświetlenia,

• elementów wyposażenia pokładowego,

• różnego rodzaju uchwytów i akcesoriów BORIKA FASTen,

• własnoręcznie projektowanych konstrukcji wyposażonych w połączenie uchylne.

Jest szczególnie przydatny w przypadku wyposażenia, którego pozycja musi być okresowo zmieniana podczas użytkowania. Przykładowo ekran echosondy może zostać ustawiony pod kątem zapewniającym lepszą widoczność, a uchwyt lub inne akcesorium można dopasować do pozycji użytkownika.

Połączenie obrotowe i uchylne

Jedną z najważniejszych cech FAv210 jest połączenie dwóch funkcji regulacji w jednym elemencie.

Obrót o 360°

Dolny adapter posiada wielowypustowe połączenie z systemem FASTen. Pozwala ono na obracanie zamontowanego elementu wokół osi i ustawienie go w wybranym kierunku.

Regulacja odbywa się z podziałką 30°, dzięki czemu można precyzyjnie dopasować kierunek ustawienia akcesorium.

Regulacja kąta pochylenia

Druga płaszczyzna regulacji znajduje się w przegubie pomiędzy adapterem a zamkiem.

Po poluzowaniu nakrętki z uchwytem można zmienić kąt pochylenia zamontowanego akcesorium. Regulacja odbywa się w krokach 27,7°. Po wybraniu odpowiedniego ustawienia połączenie należy ponownie dokręcić, blokując akcesorium w wybranej pozycji.

Dzięki połączeniu obu regulacji użytkownik otrzymuje możliwość dopasowania zarówno kierunku, jak i kąta nachylenia zamontowanego wyposażenia.

System szybkiego montażu ROLL & LOCK

FAv210 wykorzystuje charakterystyczny dla systemu BORIKA FASTen mechanizm ROLL & LOCK, który pozwala na szybkie mocowanie i demontaż akcesoriów.

Montaż akcesorium:

1. Otwórz zamek

Korpus zamka należy obrócić przeciwnie do ruchu wskazówek zegara, aby przełączyć mechanizm w pozycję otwartą.

2. Wsuń adapter

Adapter akcesorium należy wprowadzić do zamka i wsunąć go do oporu, tak aby jego wypusty zostały prawidłowo osadzone w gnieździe.

3. Zablokuj połączenie

Korpus zamka należy obrócić zgodnie z ruchem wskazówek zegara. Mechanizm zaciska adapter, blokując zamontowane akcesorium.

4. Ustaw kąt

Po zamontowaniu akcesorium można poluzować nakrętkę uchwytową i ustawić odpowiedni kąt pochylenia.

5. Zablokuj pozycję

Po uzyskaniu odpowiedniego kąta należy dokręcić nakrętkę, aby unieruchomić przegub.

Regulacja położenia krok po kroku

FAv210 umożliwia regulację w dwóch niezależnych płaszczyznach.

Regulacja kierunku:

360° z ustawieniem co 30°.

Regulacja pochylenia:

kąt regulowany w krokach co 27,7°.

Takie rozwiązanie pozwala znacznie lepiej dopasować pozycję akcesorium do konkretnego miejsca montażu i sposobu użytkowania niż klasyczny, nieruchomy zamek.

Kompatybilność

Zamek znajdujący się w zestawie FAv210 jest kompatybilny z akcesoriami BORIKA FASTen wyposażonymi w odpowiedni adapter.

Przy zastosowaniu odpowiednich adapterów przejściowych system pozwala również na wykorzystanie wybranych akcesoriów innych producentów, m.in.:

• SCOTTY,

• RAM,

• RAILBLAZA,

• YakAttack,

• wybranych akcesoriów karpiowych.

Dzięki temu FAv210 może pełnić funkcję uniwersalnego elementu pośredniego pomiędzy systemem FASTen a innymi standardami mocowania.

Zastosowanie na pontonach i łodziach

FAv210 może być stosowany na różnych typach jednostek pływających, pod warunkiem zastosowania kompatybilnej podstawy lub zamka BORIKA FASTen.

Może znaleźć zastosowanie m.in. na:

• pontonach PVC,

• łodziach wędkarskich,

• kajakach,

• łodziach z laminatu,

• łodziach aluminiowych,

• innych jednostkach wyposażonych w system FASTen.

W przypadku pontonu PVC FAv210 może zostać wykorzystany razem z odpowiednią platformą montażową systemu FASTen, np. platformą przyklejaną do powierzchni PVC.

Tworzenie własnych konstrukcji

FAv210 nie musi być wykorzystywany wyłącznie do montażu gotowych akcesoriów.

Producent przewiduje możliwość wykorzystania adaptera również do tworzenia indywidualnych konstrukcji wyposażonych w połączenia uchylne.

Pozwala to wykorzystać FAv210 jako element przegubowy podczas budowy własnych uchwytów, wsporników lub innych konstrukcji montowanych na jednostce pływającej.

Jest to szczególnie interesujące dla użytkowników, którzy chcą stworzyć wyposażenie dopasowane do konkretnego pontonu lub łodzi zamiast korzystać wyłącznie z gotowych rozwiązań.

Konstrukcja i materiały

Elementy FAv210 wykonano z materiałów przeznaczonych do pracy w wymagających warunkach użytkowania na wodzie.

W konstrukcji zastosowano:

• poliamid wzmacniany włóknem szklanym,

• stal nierdzewną A2,

• elementy wykonane z mosiądzu.

Poliamid wzmacniany włóknem szklanym zapewnia wysoką sztywność i odporność mechaniczną, natomiast elementy metalowe wykonano z materiałów odpowiednich do zastosowania w środowisku wodnym.

Montaż FAv210 w systemie FASTen

FAv210 nie wymaga wiercenia otworów w jednostce, jeżeli miejsce montażu jest już wyposażone w odpowiedni zamek BORIKA FASTen.

Montaż krok po kroku:

1. Przygotuj podstawę FASTen

Upewnij się, że zamek lub platforma montażowa jest prawidłowo zamocowana do jednostki.

2. Ustaw adapter

Dolny adapter FAv210 należy ustawić w wymaganym kierunku. Wielowypust umożliwia ustawienie co 30°.

3. Wprowadź adapter do zamka

Adapter należy wsunąć do gniazda zamka do oporu.

4. Zablokuj adapter

Mechanizm zamka należy zamknąć zgodnie z zasadą ROLL & LOCK.

5. Zamontuj akcesorium

Do górnego zamka FAv210 można zamontować kompatybilne akcesorium FASTen.

6. Ustaw pochylenie

Po poluzowaniu nakrętki uchwytowej należy wybrać odpowiedni kąt.

7. Dokręć połączenie

Po ustawieniu właściwej pozycji należy dokręcić uchwyt, aby zabezpieczyć przegub.

Przed rozpoczęciem użytkowania należy zawsze sprawdzić prawidłowe zablokowanie zarówno dolnego połączenia z podstawą, jak i górnego połączenia z akcesorium.

Konserwacja

FAv210 jest przeznaczony do użytkowania na jednostkach pływających, dlatego może mieć kontakt ze słodką lub słoną wodą.

Po użytkowaniu w wodzie morskiej producent zaleca dokładne przepłukanie elementu dużą ilością słodkiej wody. Pozwala to usunąć pozostałości soli i ograniczyć ich wpływ na mechanizm.

Należy również regularnie kontrolować:

• prawidłowe działanie mechanizmu ROLL & LOCK,

• stan połączenia uchylnego,

• dokręcenie nakrętki uchwytowej,

• stan wielowypustów,

• ewentualne zabrudzenia znajdujące się w mechanizmie.

Najważniejsze zalety BORIKA FASTen FAv210

• funkcja pochylenia akcesorium,

• możliwość obrotu o 360°,

• regulacja kierunku co 30°,

• regulacja kąta pochylenia co 27,7°,

• szybki system montażu ROLL & LOCK,

• kompatybilność z akcesoriami BORIKA FASTen,

• możliwość stosowania adapterów do wybranych akcesoriów innych producentów,

• możliwość wykorzystania do budowy własnych konstrukcji,

• solidna konstrukcja z poliamidu wzmacnianego włóknem szklanym,

• zastosowanie stali nierdzewnej A2,

• możliwość szybkiego montażu i demontażu akcesoriów,

• szerokie możliwości regulacji pozycji wyposażenia.

Dane techniczne

Producent: BORIKA FASTen
Model: FAv210
Typ: adapter obrotowo-uchylny z zamkiem FASTen
System montażowy: BORIKA FASTen
Regulacja obrotu: 360°
Podziałka obrotu: 30°
Regulacja pochylenia: 27,7°
Mechanizm mocowania: ROLL & LOCK
Materiały: poliamid wzmacniany włóknem szklanym, stal nierdzewna A2, mosiądz
Przeznaczenie: akcesoria BORIKA FASTen oraz wybrane akcesoria innych systemów przy zastosowaniu odpowiednich adapterów.

Zawartość zestawu

Zestaw zawiera:

• 1 × adapter/zamek BORIKA FASTen FAv210 z funkcją obrotowo-uchylną.

Podsumowanie

BORIKA FASTen FAv210 to rozwiązanie dla użytkowników, którzy potrzebują większej swobody w ustawianiu wyposażenia na swojej łodzi lub pontonie.

Połączenie obrotu o 360° z regulacją co 30° oraz funkcji pochylenia co 27,7° pozwala precyzyjnie ustawić zamontowane akcesorium względem użytkownika i miejsca montażu. Jednocześnie zastosowanie systemu ROLL & LOCK zapewnia szybkie mocowanie i demontaż kompatybilnego wyposażenia.

FAv210 może być szczególnie przydatny przy montażu echosond, uchwytów wędkarskich, kamer i innych akcesoriów, których pozycja wymaga okresowej korekty. Dzięki możliwości wykorzystania adapterów przejściowych może również stanowić element łączący system BORIKA FASTen z wybranymi rozwiązaniami innych producentów.

To uniwersalny element, który nie tylko zwiększa funkcjonalność istniejącego wyposażenia, ale również daje możliwość tworzenia własnych konstrukcji z regulowanym połączeniem uchylnym.
