BORIKA FASTen Af221 – adapter do tworzenia własnych konstrukcji montażowych

BORIKA FASTen Af221 to uniwersalny adapter przeznaczony do tworzenia indywidualnych konstrukcji oraz łączenia własnoręcznie wykonanych elementów z systemem mocowania BORIKA FASTen.

Adapter stanowi praktyczne rozwiązanie dla użytkowników, którzy chcą wykorzystać system FASTen nie tylko z gotowymi akcesoriami producenta, ale również do budowy własnych uchwytów, wsporników i innych elementów wyposażenia łodzi lub pontonu.

Konstrukcja adaptera została zaprojektowana w taki sposób, aby umożliwić wykonanie solidnego połączenia mechanicznego z przygotowanym przez użytkownika elementem. Dzięki temu można stworzyć akcesorium dokładnie dopasowane do konkretnej jednostki, miejsca montażu oraz indywidualnych potrzeb.

Adapter wykonano z poliamidu wzmacnianego włóknem szklanym, natomiast elementy mocujące wykonano ze stali nierdzewnej A2.

Do czego służy adapter Af221?

Af221 jest przeznaczony przede wszystkim do tworzenia własnych zestawów z akcesoriami BORIKA FASTen.

Jego zastosowanie pozwala wykorzystać system FASTen jako bazę do budowy niestandardowego wyposażenia, którego nie ma w standardowej ofercie producenta.

Adapter może być wykorzystany m.in. do:

• wykonywania własnych uchwytów,

• budowy indywidualnych wsporników,

• mocowania elementów wyposażenia pokładowego,

• tworzenia własnych uchwytów na akcesoria,

• wykonywania konstrukcji pod urządzenia elektroniczne,

• budowy niestandardowych uchwytów wędkarskich,

• łączenia własnych elementów z systemem FASTen,

• modernizacji lub rozbudowy istniejących konstrukcji FASTen.

Jest to szczególnie interesujące rozwiązanie dla osób, które potrzebują niestandardowego sposobu mocowania, niedostępnego wśród gotowych akcesoriów.

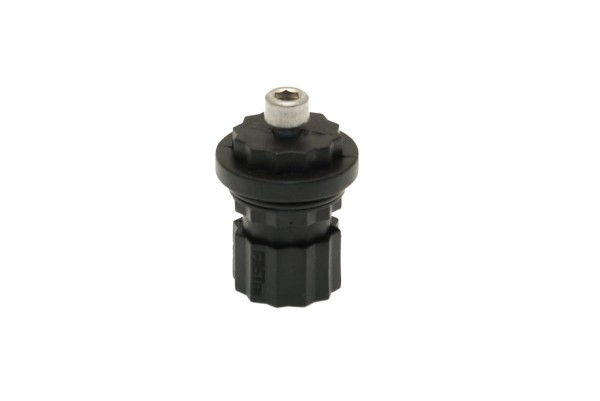

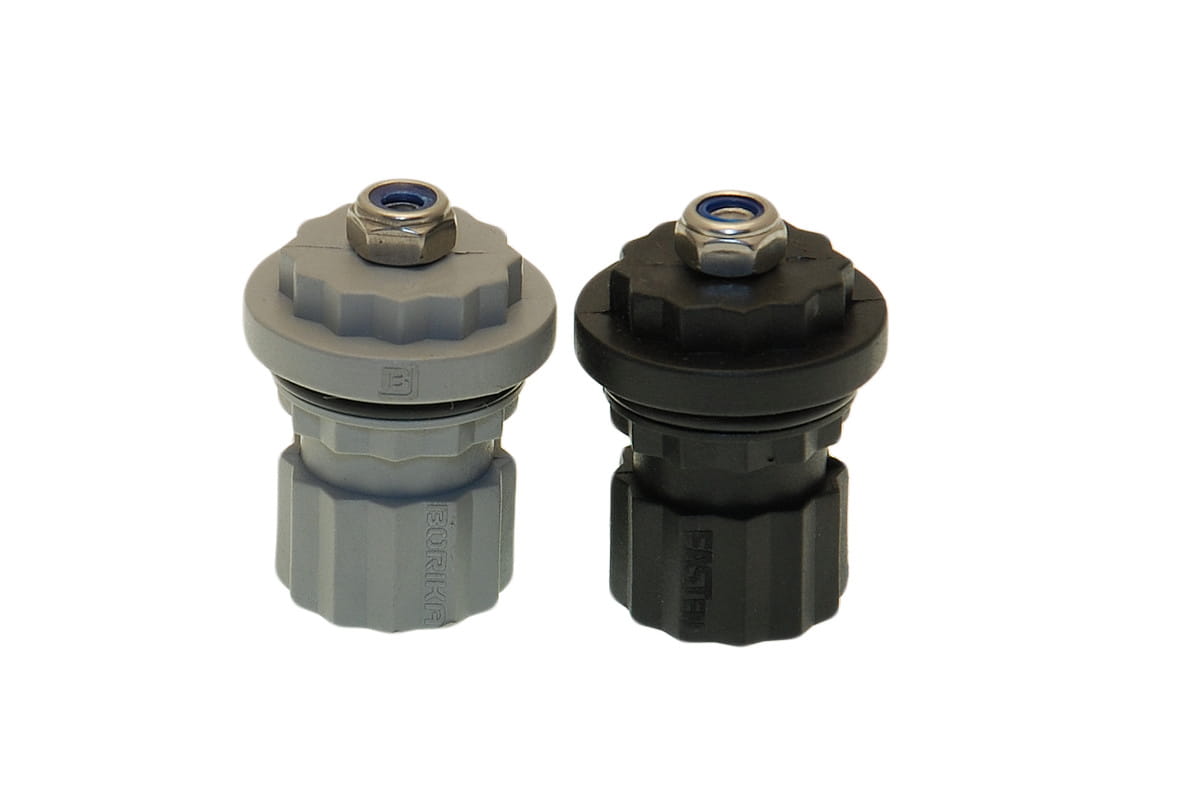

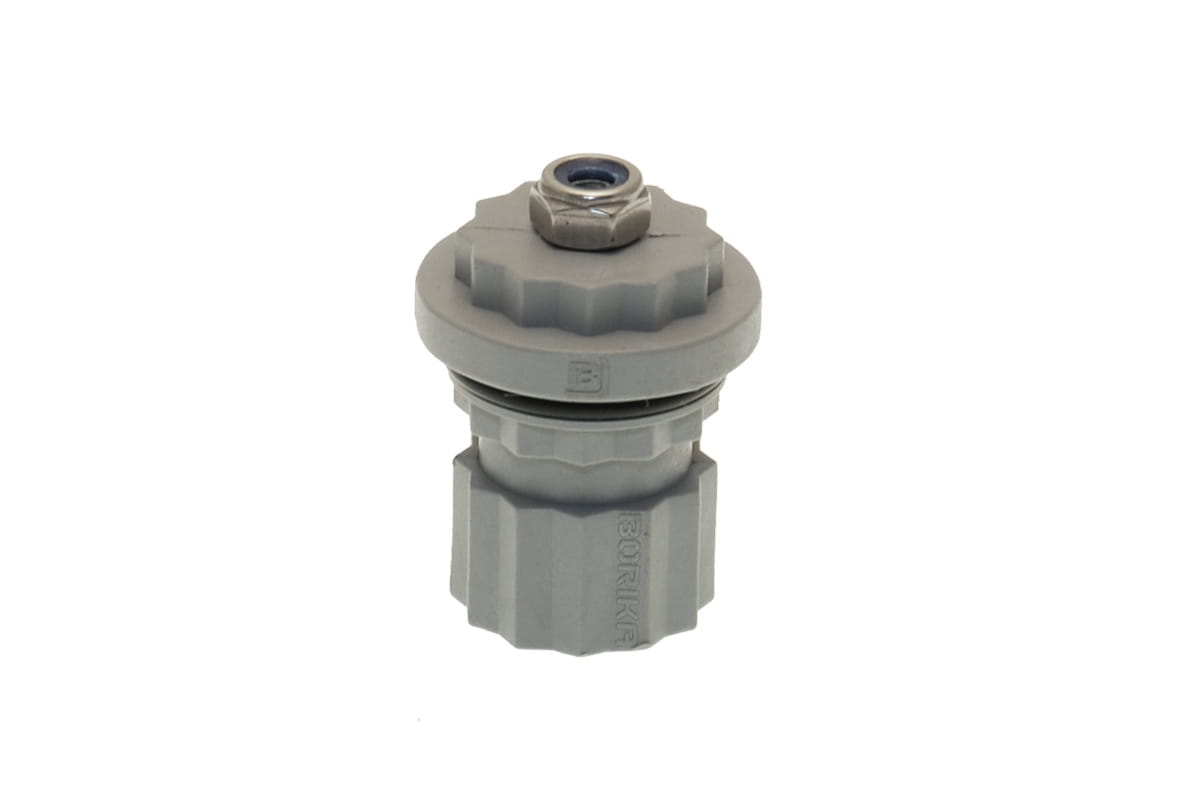

Konstrukcja adaptera

Af221 jest wykonany jako jednoczęściowy, formowany element z poliamidu wzmacnianego włóknem szklanym. Materiał ten zapewnia wysoką odporność mechaniczną przy zachowaniu niewielkiej masy.

Adapter posiada charakterystyczną konstrukcję składającą się z dwóch części montażowych.

Dolna część – 12-ramienna gwiazda

Dolna część adaptera ma kształt 12-ramiennej gwiazdy. Taka geometria umożliwia prawidłowe osadzenie elementu w odpowiednim gnieździe systemu FASTen oraz pozwala na zmianę jego położenia.

Górna część – wielowypust 30°

Górna część adaptera posiada krótkie zewnętrzne wielowypusty z podziałką 30°.

Pozwala to na odpowiednie ustawienie współpracującego elementu oraz zmianę jego pozycji w określonych odstępach kątowych.

Połączenie tego typu jest szczególnie przydatne podczas budowy własnych konstrukcji, ponieważ pozwala dopasować ich położenie do konkretnego miejsca montażu.

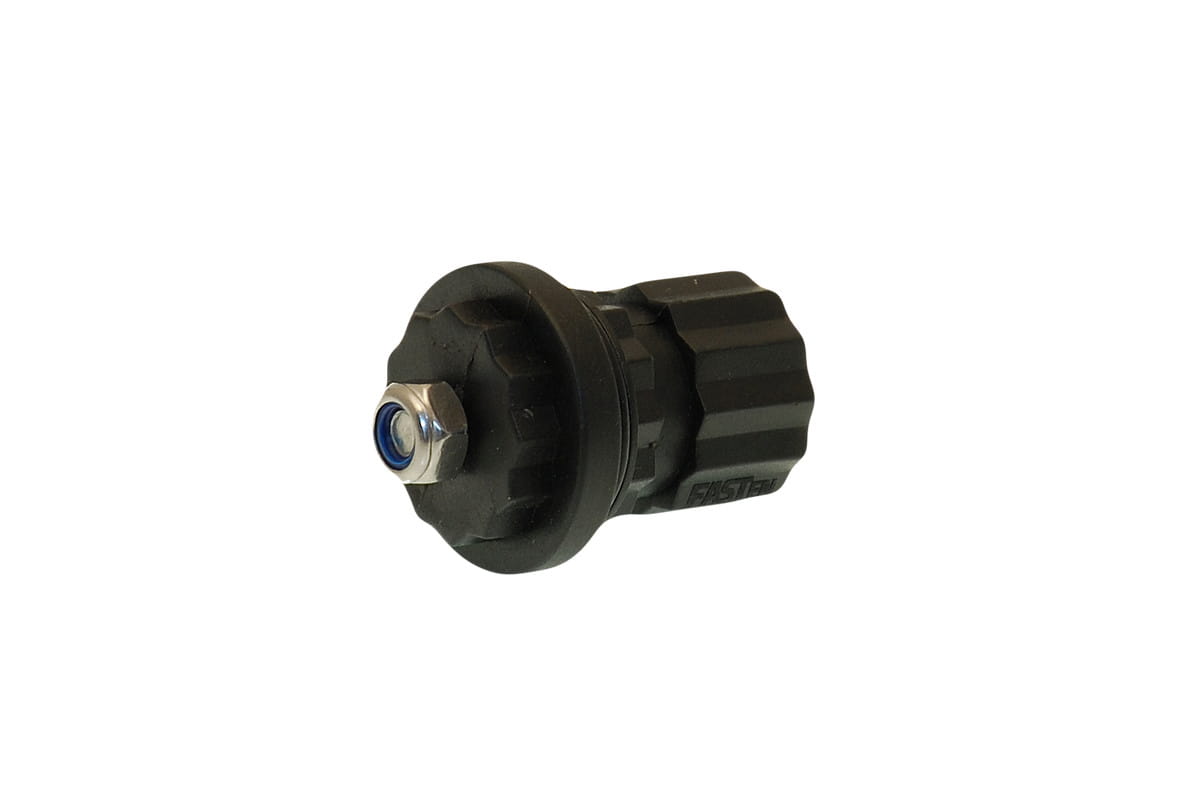

Elementy mocujące

Af221 jest wyposażony w komplet elementów umożliwiających mechaniczne połączenie adaptera z wykonywaną konstrukcją.

W zestawie znajduje się:

• śruba M6 × 55 mm, DIN 912,

• nakrętka samohamowna M6, DIN 985.

Elementy mocujące wykonano ze stali nierdzewnej A2, dzięki czemu są odpowiednie do zastosowań związanych z jednostkami pływającymi i środowiskiem o podwyższonej wilgotności.

Zastosowanie nakrętki samohamownej ogranicza ryzyko jej samoczynnego odkręcania się podczas użytkowania konstrukcji.

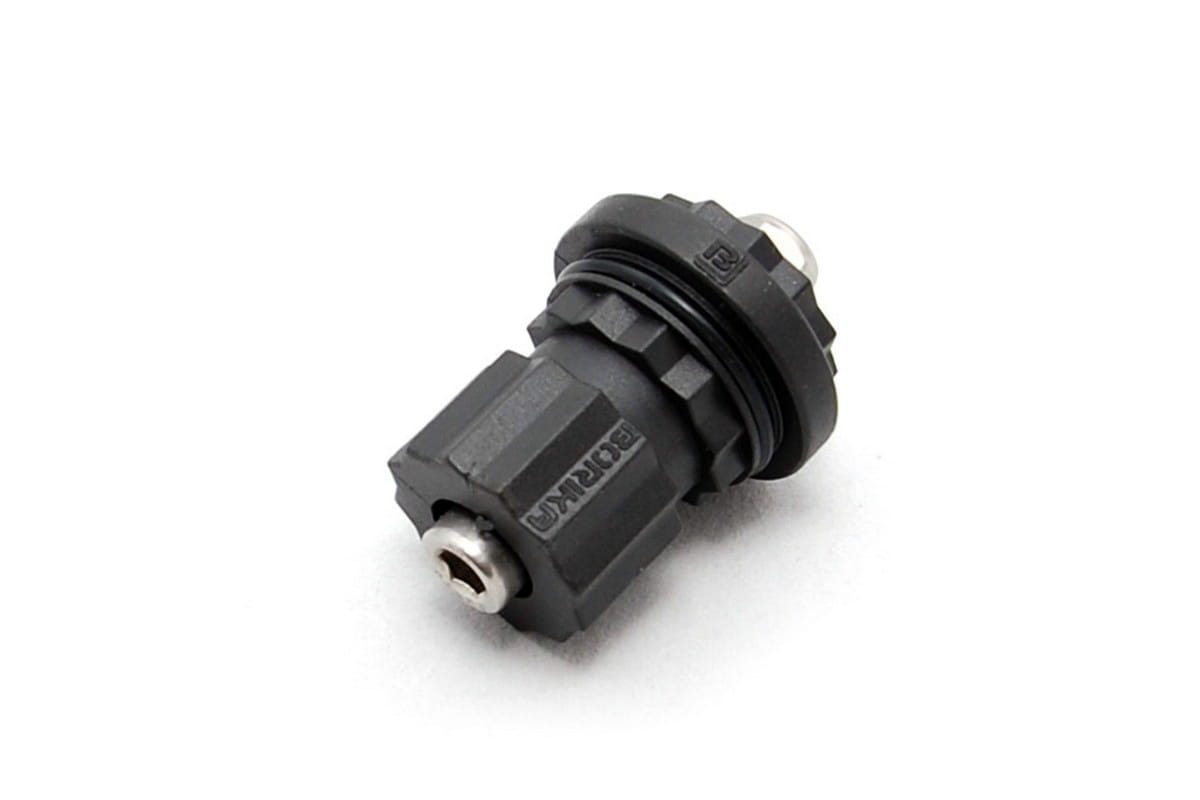

Pierścień uszczelniający O-ring

Adapter Af221 wyposażono również w pierścień uszczelniający O-ring.

Element ten współpracuje z konstrukcją adaptera i pomaga zabezpieczyć połączenie przed przedostawaniem się wilgoci oraz zanieczyszczeń do miejsca współpracy elementów.

W przypadku systemów FASTen producent zaleca odpowiednią konserwację elementów wyposażonych w pierścienie uszczelniające. Do tego celu można stosować smar silikonowy, który pomaga zachować prawidłową pracę elementów ruchomych i uszczelnienia.

Montaż adaptera Af221

Af221 jest przeznaczony do tworzenia własnych konstrukcji, dlatego sposób jego wykorzystania zależy od elementu, który użytkownik chce wykonać.

Sam adapter należy połączyć z przygotowanym elementem za pomocą znajdującej się w zestawie śruby i nakrętki.

Montaż krok po kroku

1. Przygotowanie konstrukcji

Przygotuj element, który ma zostać połączony z systemem FASTen. Może to być np. własnoręcznie wykonana płytka, wspornik lub uchwyt.

Element powinien być odpowiednio sztywny i posiadać otwór umożliwiający przeprowadzenie śruby M6.

2. Ustawienie adaptera

Umieść adapter Af221 w odpowiednim miejscu przygotowanej konstrukcji.

Przed dokręceniem należy zwrócić uwagę na kierunek ustawienia adaptera oraz przewidywaną pozycję całego akcesorium po zamontowaniu na łodzi.

3. Przeprowadzenie śruby

Przez przygotowany element należy przeprowadzić dołączoną śrubę M6×55 DIN 912.

4. Założenie nakrętki

Na śrubę należy nakręcić znajdującą się w zestawie nakrętkę samohamowną M6 DIN 985.

5. Dokręcenie połączenia

Po ustawieniu elementów w odpowiedniej pozycji należy dokręcić połączenie, tak aby adapter był stabilnie połączony z wykonaną konstrukcją.

Nie należy jednak nadmiernie dokręcać elementów, aby nie uszkodzić wykonanej konstrukcji ani adaptera.

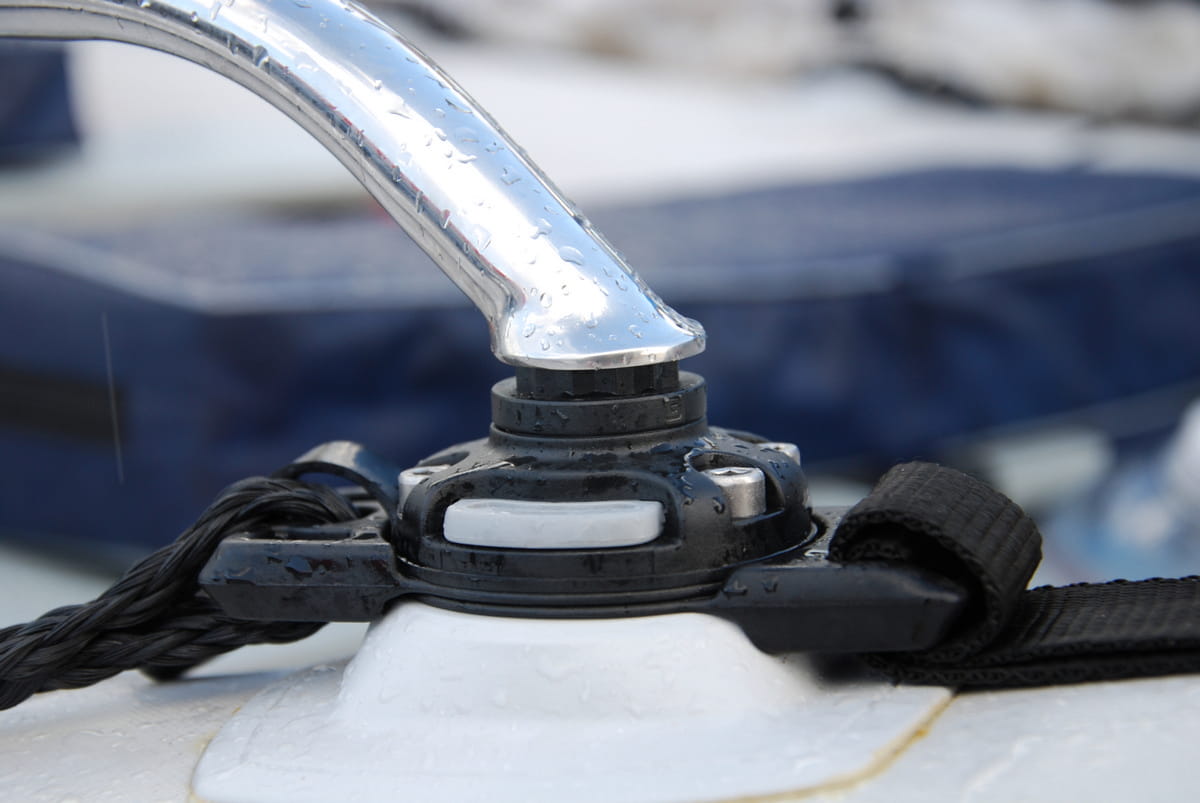

6. Montaż w systemie FASTen

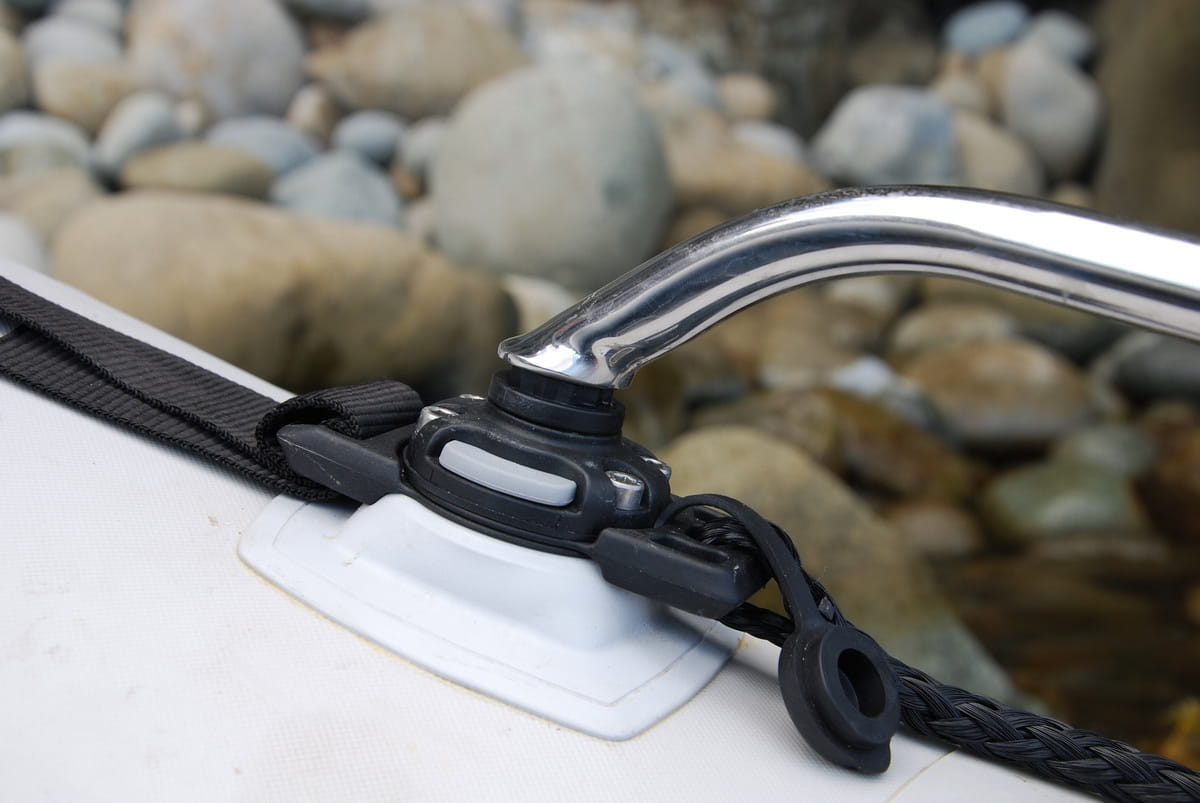

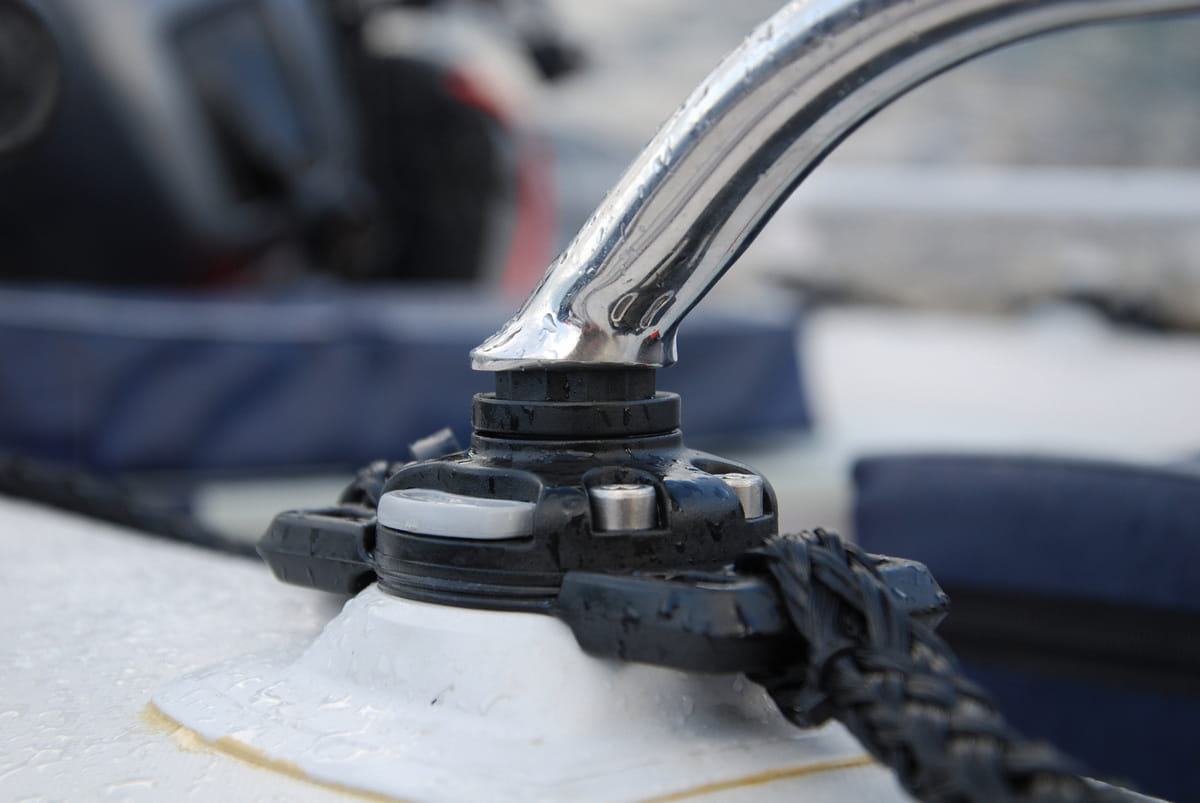

Gotową konstrukcję z zamontowanym adapterem można następnie połączyć z odpowiednim elementem systemu BORIKA FASTen.

Przed rozpoczęciem użytkowania należy sprawdzić stabilność całego połączenia.

Regulacja ustawienia

Zastosowane wielowypusty z podziałką 30° umożliwiają zmianę ustawienia współpracującego elementu.

W praktyce oznacza to, że podczas montażu można dobrać pozycję akcesorium do konkretnego miejsca na łodzi lub pontonie.

Jest to szczególnie przydatne podczas tworzenia własnych uchwytów, ponieważ nawet niewielka zmiana kąta może znacząco poprawić ergonomię korzystania z wyposażenia.

Przykłady zastosowania

Af221 daje dużą swobodę w projektowaniu własnego wyposażenia. Przykładowo może zostać wykorzystany do stworzenia:

Własnego uchwytu na elektronikę

Adapter można połączyć z przygotowaną płytką lub wspornikiem, do którego następnie zamontowane zostanie urządzenie elektroniczne.

Może to być rozwiązanie przydatne w przypadku niestandardowych wymiarów echosondy, monitora lub innego urządzenia.

Własnego uchwytu wędkarskiego

Af221 może stanowić podstawę do wykonania indywidualnego uchwytu na wyposażenie wędkarskie.

Użytkownik może przygotować konstrukcję odpowiadającą własnym wymaganiom dotyczącym wysokości, szerokości czy sposobu prowadzenia wędziska.

Własnego wspornika

Adapter można wykorzystać jako element pośredni przy budowie wspornika przeznaczonego do montażu dodatkowego wyposażenia.

Indywidualnego uchwytu na akcesoria

Możliwość wykorzystania własnego elementu konstrukcyjnego sprawia, że Af221 pozwala tworzyć rozwiązania, których nie oferują standardowe akcesoria.

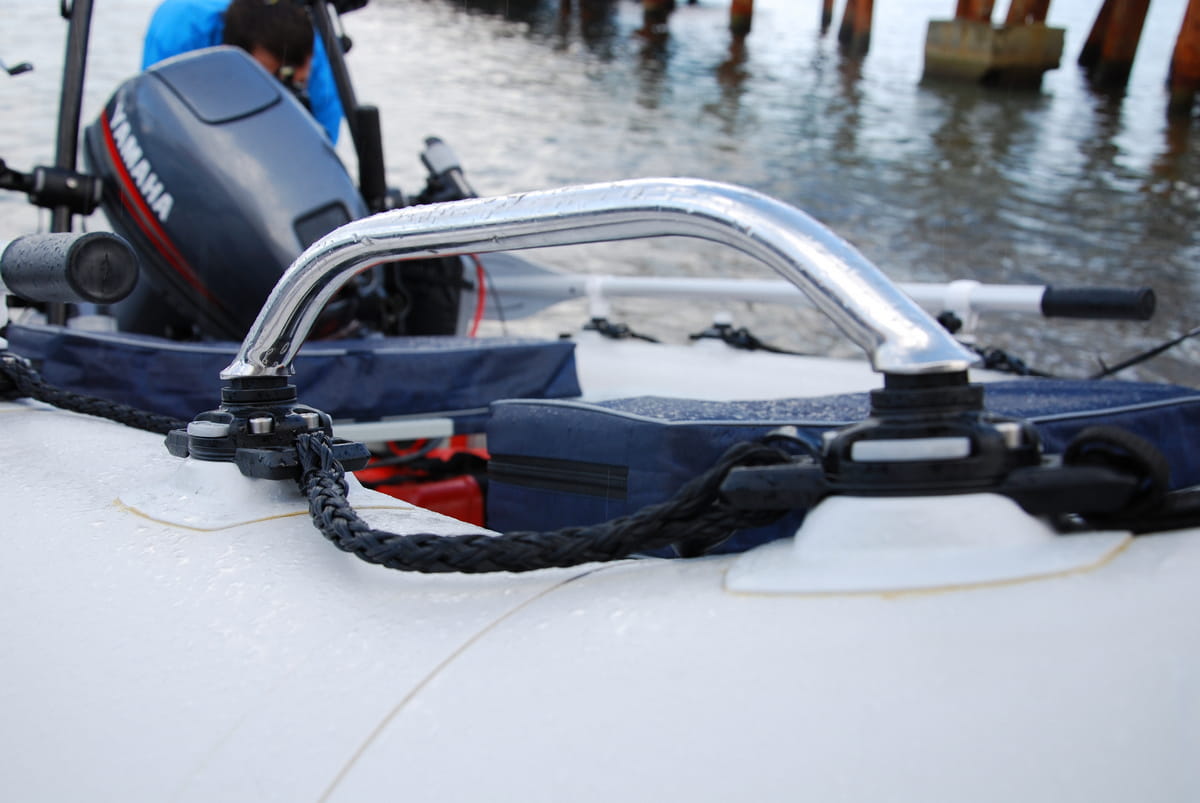

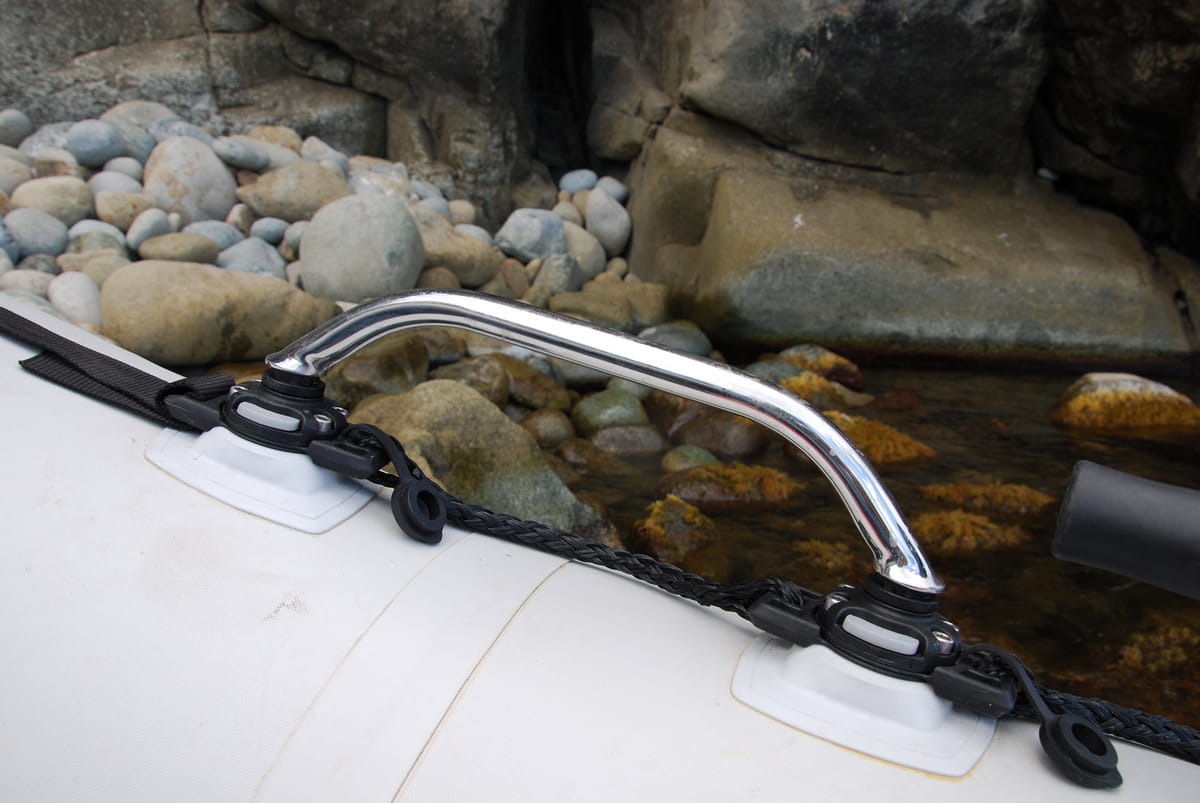

Kompatybilność z jednostkami pływającymi

Adapter Af221 może być wykorzystywany w systemach montażowych stosowanych na różnych rodzajach jednostek, w tym:

• pontonach PVC,

• kajakach PVC,

• kajakach wędkarskich z PE,

• łodziach aluminiowych,

• łodziach z laminatu,

• innych jednostkach wyposażonych w kompatybilny system BORIKA FASTen.

Należy jednak pamiętać, że sam adapter nie stanowi podstawy montażowej do przyklejenia bezpośrednio do burty. Do zamocowania konstrukcji na jednostce potrzebny jest odpowiedni element bazowy systemu FASTen, dobrany do rodzaju powierzchni montażowej.

Materiały i odporność

Af221 wykonano z poliamidu wzmacnianego włóknem szklanym. Jest to materiał stosowany w elementach systemu FASTen wymagających odpowiedniej sztywności i odporności mechanicznej.

Elementy złączne wykonano ze stali nierdzewnej A2, co jest korzystnym rozwiązaniem w przypadku zastosowania produktu na łodziach i pontonach, gdzie elementy są narażone na kontakt z wodą i wilgocią.

Konserwacja

Ze względu na zastosowanie na jednostkach pływających adapter powinien być utrzymywany w czystości.

Po użytkowaniu w wodzie morskiej zaleca się przepłukanie elementu słodką wodą, aby usunąć pozostałości soli.

Warto również okresowo sprawdzać:

• dokręcenie śruby i nakrętki,

• stan adaptera,

• stan wielowypustów,

• stan pierścienia O-ring,

• stabilność połączenia z wykonaną konstrukcją.

W przypadku pierścienia uszczelniającego można stosować odpowiedni smar silikonowy.

Najważniejsze zalety BORIKA FASTen Af221

• możliwość tworzenia własnych konstrukcji z systemem FASTen,

• uniwersalne zastosowanie,

• wykonanie z poliamidu wzmacnianego włóknem szklanym,

• dolna część w formie 12-ramiennej gwiazdy,

• górne wielowypusty z podziałką 30°,

• śruba M6×55 DIN 912 w zestawie,

• nakrętka samohamowna M6 DIN 985,

• elementy złączne ze stali nierdzewnej A2,

• pierścień uszczelniający O-ring,

• możliwość tworzenia niestandardowych uchwytów i wsporników,

• kompatybilność z systemem BORIKA FASTen.

Dane techniczne

Producent: BORIKA FASTen
Model: Af221
Typ: adapter do tworzenia własnych konstrukcji
System: BORIKA FASTen
Materiał adaptera: poliamid wzmacniany włóknem szklanym
Materiał elementów złącznych: stal nierdzewna A2
Śruba: M6 × 55 mm, DIN 912
Nakrętka: M6, DIN 985, samohamowna
Podziałka wielowypustów: 30°
Uszczelnienie: O-ring
Kolor: czarny
Waga: ok. 90 g
Wymiary: ok. 39 × 32 × 32 mm

Zawartość zestawu

W zestawie znajduje się:

• 1 × adapter BORIKA FASTen Af221,

• śruba M6×55 DIN 912,

• nakrętka samohamowna M6 DIN 985,

• pierścień uszczelniający O-ring.

Podsumowanie

BORIKA FASTen Af221 to niewielki, ale bardzo funkcjonalny element systemu FASTen, przeznaczony dla użytkowników, którzy chcą wyjść poza standardową ofertę gotowych akcesoriów i stworzyć własne rozwiązanie montażowe.

Wzmocniony poliamid, stal nierdzewna A2, precyzyjne wielowypusty 30° oraz komplet elementów mocujących pozwalają wykorzystać adapter jako solidny punkt połączenia pomiędzy własną konstrukcją a systemem BORIKA FASTen.

To szczególnie dobre rozwiązanie dla osób, które potrzebują niestandardowego uchwytu, wspornika lub mocowania i chcą zachować zalety modułowego systemu FASTen – możliwość szybkiego montażu, demontażu oraz zmiany konfiguracji wyposażenia.

Af221 daje użytkownikowi przede wszystkim swobodę – zamiast dopasowywać się do gotowego uchwytu, można stworzyć uchwyt dokładnie dopasowany do własnych potrzeb.
