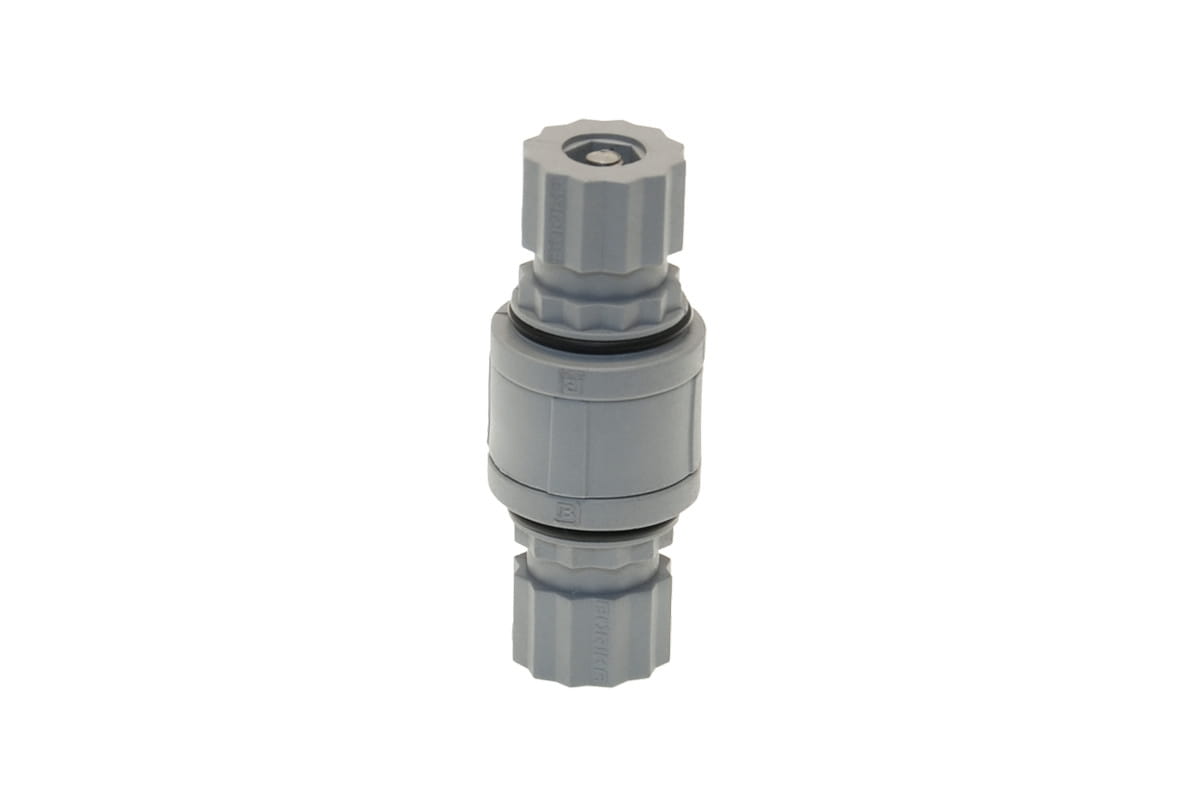

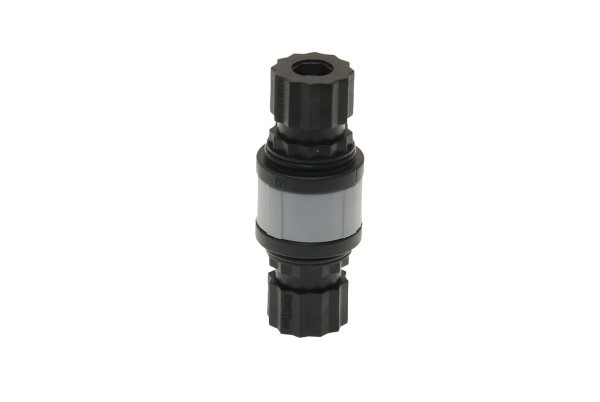

BORIKA FASTen Ah264 – obrotowy adapter do łączenia dwóch zamków FASTen

BORIKA FASTen Ah264 to specjalistyczny adapter przeznaczony do łączenia dwóch zamków montażowych BORIKA FASTen w jedną konstrukcję. Jest szczególnie przydatny podczas montażu akcesoriów wyposażonych w dwa punkty mocowania, takich jak stoliki, platformy pod echosondy czy inne elementy wyposażenia pokładowego.

Najważniejszą cechą modelu Ah264 jest obrotowa konstrukcja umożliwiająca regulację wzajemnego ustawienia obu końców adaptera o 360°, z precyzyjną regulacją co 7,5°. Dzięki temu możliwe jest połączenie dwóch zamków FASTen nawet wtedy, gdy ich wielowypusty nie znajdują się dokładnie na jednej osi.

Adapter stanowi praktyczne rozwiązanie problemu, który może pojawić się podczas montażu większych lub dwupunktowo mocowanych akcesoriów. Zamiast konieczności idealnego ustawienia obu zamków względem siebie, Ah264 pozwala skorygować ich wzajemne położenie za pomocą obrotowego mechanizmu.

Zastosowanie BORIKA FASTen Ah264

Ah264 został zaprojektowany przede wszystkim do łączenia dwóch zamków BORIKA FASTen znajdujących się w jednej konstrukcji.

Typowym przykładem zastosowania jest montaż akcesorium, pod którego powierzchnią znajdują się dwa zamki FASTen. Może to dotyczyć m.in.:

• stolików montowanych na dwóch punktach,

• aluminiowych platform pod echosondy,

• platform pod urządzenia elektroniczne,

• paneli na wyposażenie wędkarskie,

• własnoręcznie wykonanych konstrukcji,

• innych akcesoriów posiadających dwa zamki FASTen.

Adapter może być również wykorzystany do połączenia akcesorium z dwoma punktami montażowymi zamontowanymi wcześniej na jednostce pływającej.

Producent wskazuje, że Ah264 jest kompatybilny z systemami montażowymi BORIKA FASTen.

Dlaczego zastosowano obrotową konstrukcję?

W przypadku akcesoriów mocowanych w dwóch punktach konieczne jest prawidłowe ustawienie obu zamków względem siebie.

Standardowe elementy systemu FASTen wykorzystują wielowypusty, które umożliwiają ustawianie akcesoriów w określonych pozycjach. W niektórych przypadkach może jednak dojść do sytuacji, w której dwa zamki znajdujące się na akcesorium nie pokrywają się dokładnie z osiami zamków znajdujących się na łodzi.

Właśnie w takiej sytuacji sprawdza się Ah264.

Adapter pozwala zamontować jeden koniec w pierwszym zamku, a następnie obrócić drugi koniec tak, aby jego położenie odpowiadało pozycji drugiego zamka.

Regulacja odbywa się z dokładnością 7,5°, a całkowity zakres obrotu wynosi 360°.

Konstrukcja adaptera

Ah264 składa się z dwóch elementów wyposażonych w zewnętrzne wielowypusty 30°, połączonych ze sobą za pomocą obrotowego mechanizmu.

Takie rozwiązanie pozwala zachować kompatybilność z zamkami FASTen, jednocześnie zapewniając możliwość regulacji wzajemnego ustawienia obu końców adaptera.

Najważniejsze elementy konstrukcji:

• dwa końce z zewnętrznymi wielowypustami,

• wielowypusty o podziałce 30°,

• centralne połączenie obrotowe,

• regulacja obrotu o 360°,

• dokładność regulacji 7,5°,

• dwa pierścienie uszczelniające,

• śruba M6 × 70 mm,

• nakrętka samohamowna M6.

Konstrukcja została zaprojektowana specjalnie do tworzenia połączeń pomiędzy dwoma zamkami systemu FASTen.

Materiały

Główne elementy adaptera wykonano z poliamidu wzmacnianego włóknem szklanym.

Materiał ten zapewnia odpowiednią sztywność i odporność mechaniczną, a jednocześnie pozwala zachować stosunkowo niewielką masę elementu. Producent wskazuje również na odporność materiału na działanie warunków atmosferycznych.

Elementy złączne wykonano ze stali nierdzewnej A2, dzięki czemu adapter jest przystosowany do zastosowania w środowisku, w którym występuje wilgoć i kontakt z wodą.

Pierścienie uszczelniające O-ring

Ah264 wyposażono w pierścienie uszczelniające znajdujące się po obu stronach adaptera.

Ich obecność wspomaga prawidłowe działanie połączenia i ogranicza przedostawanie się wody oraz zanieczyszczeń w obszar współpracy elementów.

Producent zwraca szczególną uwagę na konserwację uszczelnień podczas użytkowania adaptera w niskich temperaturach.

Jeżeli adapter jest użytkowany przy temperaturze poniżej 0°C, pierścienie uszczelniające należy okresowo zabezpieczać smarem silikonowym. Pozwala to ograniczyć powstawanie filmu wodnego, który po zamarznięciu mógłby utrudniać prawidłowe działanie mechanizmu.

Montaż Ah264 – krok po kroku

Montaż adaptera jest prosty, jednak prawidłowe ustawienie obu jego końców ma kluczowe znaczenie dla łatwego połączenia dwóch zamków.

1. Przygotowanie zamków

Przed montażem należy upewnić się, że oba zamki BORIKA FASTen są prawidłowo zamontowane i znajdują się w odpowiednich miejscach.

Należy również sprawdzić, czy ich mechanizmy są czyste i wolne od zabrudzeń.

2. Montaż pierwszego końca adaptera

Jeden z końców Ah264 należy wprowadzić do pierwszego zamka FASTen.

Adapter posiada zewnętrzne wielowypusty współpracujące z wewnętrznym profilem zamka.

3. Ustawienie drugiego końca

Po zamontowaniu pierwszego końca należy odpowiednio ustawić drugi koniec adaptera.

Dzięki centralnemu połączeniu obrotowemu można obracać drugą część względem pierwszej.

Zakres regulacji wynosi 360°, a ustawienie można zmieniać z krokiem 7,5°.

4. Dopasowanie do drugiego zamka

Należy obrócić adapter do momentu uzyskania pozycji odpowiadającej drugiemu zamkowi.

Jest to szczególnie istotne w sytuacji, gdy dwa zamki nie znajdują się idealnie na jednej osi.

5. Osadzenie drugiego końca

Po uzyskaniu odpowiedniego ustawienia drugi koniec adaptera należy wprowadzić do drugiego zamka FASTen.

6. Zablokowanie obu połączeń

Po prawidłowym osadzeniu obu końców należy zablokować zamki zgodnie z ich mechanizmem.

Przed rozpoczęciem użytkowania należy sprawdzić, czy oba połączenia zostały prawidłowo zablokowane.

Przykład zastosowania – montaż stolika

Ah264 może być wykorzystany podczas montażu stolika wyposażonego w dwa zamki FASTen znajdujące się na jego spodniej stronie.

Jeżeli dwa zamki znajdujące się pod stolikiem nie są idealnie ustawione względem dwóch punktów montażowych na łodzi, zastosowanie sztywnego adaptera mogłoby uniemożliwić prawidłowe połączenie.

Ah264 rozwiązuje ten problem.

Jeden koniec adaptera można zamontować w zamku znajdującym się na łodzi, a następnie za pomocą obrotu dopasować drugi koniec do zamka znajdującego się pod stolikiem.

Dzięki regulacji co 7,5° można precyzyjnie skorygować ustawienie całej konstrukcji.

Przykład zastosowania – platforma pod echosondę

Kolejnym zastosowaniem jest montaż aluminiowej platformy pod echosondę wyposażonej w dwa zamki FASTen.

Takie rozwiązanie pozwala uzyskać stabilne, dwupunktowe mocowanie platformy.

Ah264 ułatwia dopasowanie obu punktów montażowych, szczególnie gdy ich położenie względem siebie różni się od ustawienia zamków znajdujących się na jednostce.

Może to być szczególnie praktyczne w przypadku większych ekranów lub rozbudowanych stanowisk elektroniki pokładowej.

Zastosowanie na pontonach i łodziach

Ah264 może być stosowany na różnych jednostkach wyposażonych w kompatybilny system BORIKA FASTen, m.in.:

• pontonach PVC,

• łodziach pneumatycznych,

• kajakach PVC,

• kajakach wędkarskich z PE,

• łodziach aluminiowych,

• łodziach z laminatu,

• innych jednostkach wyposażonych w system FASTen.

Sam adapter nie jest podstawą montażową do powierzchni łodzi. Jego zadaniem jest połączenie dwóch kompatybilnych zamków FASTen.

Ah264 a Ah265 – najważniejsza różnica

W ofercie BORIKA FASTen znajduje się również model Ah265, który pełni podobną funkcję, ale nie posiada możliwości regulacji obrotowej.

Ah264 jest rozwiązaniem przeznaczonym do sytuacji, w których konieczne jest dopasowanie wzajemnego ustawienia dwóch zamków.

Ah265 jest natomiast konstrukcją sztywną, przeznaczoną do połączeń, w których oba zamki znajdują się już w odpowiednim ustawieniu. Producent opisuje Ah265 jako analogiczny adapter bez funkcji obrotu.

W praktyce:

Ah264 → dwa zamki + możliwość regulacji 360° / co 7,5°

Ah265 → dwa zamki + połączenie stałe

Jeżeli nie masz pewności, czy osie obu zamków będą się pokrywać, bezpieczniejszym wyborem konstrukcyjnym jest Ah264.

Konserwacja

Po zastosowaniu adaptera w wodzie morskiej należy przepłukać go dużą ilością słodkiej wody. Pozwala to usunąć pozostałości soli i ograniczyć jej wpływ na elementy systemu.

Należy okresowo kontrolować:

• stan wielowypustów,

• działanie połączenia obrotowego,

• stan pierścieni O-ring,

• stan elementów złącznych,

• prawidłowe działanie zamków FASTen,

• stabilność zamontowanego akcesorium.

Przy użytkowaniu w temperaturach poniżej 0°C szczególnie ważna jest konserwacja pierścieni O-ring za pomocą odpowiedniego smaru silikonowego.

Najważniejsze zalety BORIKA FASTen Ah264

• przeznaczony do łączenia dwóch zamków FASTen,

• obrotowa konstrukcja,

• zakres regulacji 360°,

• precyzja ustawienia co 7,5°,

• zewnętrzne wielowypusty 30°,

• umożliwia kompensowanie różnic w ustawieniu dwóch zamków,

• szczególnie przydatny do stolików i platform montowanych w dwóch punktach,

• kompatybilny z systemami montażowymi BORIKA FASTen,

• poliamid wzmacniany włóknem szklanym,

• elementy złączne ze stali nierdzewnej A2,

• wyposażony w dwa pierścienie uszczelniające,

• umożliwia tworzenie niestandardowych konstrukcji.

Dane techniczne

Producent: BORIKA FASTen
Model: Ah264
Typ: obrotowy adapter do łączenia dwóch zamków
System: BORIKA FASTen
Typ połączenia: zamek – zamek
Zakres obrotu: 360°
Krok regulacji: 7,5°
Podziałka wielowypustów: 30°
Materiał głównych elementów: poliamid wzmacniany włóknem szklanym
Elementy złączne: stal nierdzewna A2
Śruba: M6 × 70 mm, DIN 912
Nakrętka: M6, DIN 985
Uszczelnienie: pierścienie O-ring po obu stronach
Kolor: czarny / szary, zależnie od wersji

Zawartość zestawu

Zestaw zawiera:

• 1 × adapter obrotowy BORIKA FASTen Ah264,

• śrubę M6 × 70 mm DIN 912,

• nakrętkę M6 DIN 985,

• pierścienie uszczelniające O-ring.

Podsumowanie

BORIKA FASTen Ah264 to specjalistyczny adapter, którego głównym zadaniem jest rozwiązanie problemu połączenia dwóch zamków FASTen znajdujących się w różnych osiach.

Jego obrotowa konstrukcja pozwala na regulację wzajemnego ustawienia obu końców w zakresie 360°, z dokładnością 7,5°. Dzięki temu można łatwo dopasować położenie zamków znajdujących się np. na łodzi i pod dwupunktowo mocowanym stolikiem, platformą pod echosondę czy innym akcesorium.

Wzmocniony poliamid, stal nierdzewna A2 oraz uszczelnienia O-ring sprawiają, że Ah264 jest przystosowany do pracy w wymagającym środowisku wodnym.

Ah264 warto wybrać przede wszystkim wtedy, gdy dwa punkty mocowania FASTen wymagają precyzyjnego dopasowania. Jeżeli natomiast oba zamki są już ustawione prawidłowo i nie jest potrzebna regulacja, prostszym rozwiązaniem będzie nierotacyjny model Ah265.
