BORIKA FASTen Al003 – uchwyt kotwicy z regulacją pochylenia i automatyczną blokadą

BORIKA FASTen Al003 to zaawansowany uchwyt kotwicy wyposażony w automatyczny mechanizm blokujący oraz regulację kąta pochylenia. Został zaprojektowany z myślą o wygodnym opuszczaniu i podnoszeniu kotwic o masie do 8 kg, zapewniając jednocześnie możliwość dopasowania pozycji uchwytu do konstrukcji pontonu lub łodzi.

Wbudowany mechanizm blokujący automatycznie utrzymuje linę lub pas kotwiczny po podniesieniu kotwicy. Aby ją opuścić, wystarczy zwolnić blokadę za pomocą dołączonego sznurka.

Najważniejszą cechą Al003 jest jednak regulowana, uchylna konstrukcja. Uchwyt można pochylić w zakresie 180°, z regulacją co 7,5°. Pozwala to ustawić prowadzenie liny w taki sposób, aby podczas pracy kotwicy nie ocierała się ona o burtę lub ponton.

Najważniejsze zalety

• automatyczna blokada liny lub pasa kotwicznego,

• przeznaczony do kotwic o masie do 8 kg,

• regulacja pochylenia w zakresie 180°,

• precyzyjna regulacja co 7,5°,

• możliwość dopasowania pozycji uchwytu do burty pontonu lub łodzi,

• ograniczenie kontaktu liny z powierzchnią pontonu,

• możliwość zdalnego zwolnienia kotwicy za pomocą sznurka,

• rolka ułatwiająca przesuwanie liny lub pasa,

• obsługa liny o średnicy do 10 mm,

• obsługa pasa o szerokości do 35 mm i grubości do 2,5 mm,

• kompatybilność z systemem BORIKA FASTen,

• szybki montaż i demontaż,

• konstrukcja wykonana z wytrzymałego poliamidu,

• możliwość stosowania na różnych typach jednostek pływających.

Zastosowanie uchwytu Al003

Al003 przeznaczony jest do prowadzenia i zabezpieczania liny lub pasa kotwicznego na:

• pontonach PVC,

• pontonach wędkarskich,

• łodziach pneumatycznych,

• kajakach,

• belly boat,

• niewielkich łodziach wędkarskich,

• łodziach z laminatu,

• łodziach aluminiowych,

• innych jednostkach wyposażonych w kompatybilny system montażowy BORIKA FASTen.

Uchwyt szczególnie dobrze sprawdza się na pontonach pneumatycznych, gdzie prawidłowe poprowadzenie liny kotwicznej ma duże znaczenie. Regulacja pochylenia pozwala ustawić uchwyt tak, aby lina była prowadzona poza obrysem burty i nie przesuwała się bezpośrednio po powierzchni balonu.

Jest to istotne zarówno ze względu na wygodę użytkowania, jak i ograniczenie niepotrzebnego tarcia liny o powierzchnię pontonu.

Automatyczny mechanizm blokujący

Jednym z najważniejszych elementów Al003 jest sprężynowy mechanizm blokujący.

Jego działanie opiera się na jednokierunkowym prowadzeniu liny lub pasa. Podczas podnoszenia kotwicy lina może przesuwać się przez mechanizm, natomiast po zatrzymaniu zostaje automatycznie zablokowana.

Oznacza to, że po podniesieniu kotwicy użytkownik nie musi wykonywać dodatkowego węzła, aby utrzymać ją w odpowiedniej pozycji.

Takie rozwiązanie jest szczególnie wygodne podczas wędkowania, gdy kotwicę często trzeba podnosić i opuszczać w celu zmiany stanowiska.

Jak działa blokada?

Mechanizm został zaprojektowany tak, aby lina mogła swobodnie przesuwać się w jednym kierunku.

Podczas podnoszenia kotwicy użytkownik wybiera linę, a mechanizm automatycznie ją blokuje. Dzięki temu po osiągnięciu wymaganej pozycji kotwica pozostaje zabezpieczona.

W drugą stronę lina jest blokowana przez element mechanizmu wyposażony w odpowiednie ząbki.

Aby ją zwolnić, należy nacisnąć element zwalniający. Al003 posiada również sznurek służący do zdalnego zwalniania blokady.

Zdalne opuszczanie kotwicy

Jedną z praktycznych funkcji Al003 jest możliwość przedłużenia fabrycznego sznurka zwalniającego.

Do znajdującego się przy mechanizmie sznurka można przymocować dodatkową linkę o odpowiedniej długości. Dzięki temu użytkownik może zwolnić kotwicę z miejsca oddalonego od samego uchwytu.

Jest to szczególnie przydatne na pontonach wędkarskich, gdzie uchwyt może znajdować się na dziobie, a użytkownik chce sterować opuszczaniem kotwicy bez konieczności przemieszczania się do miejsca montażu.

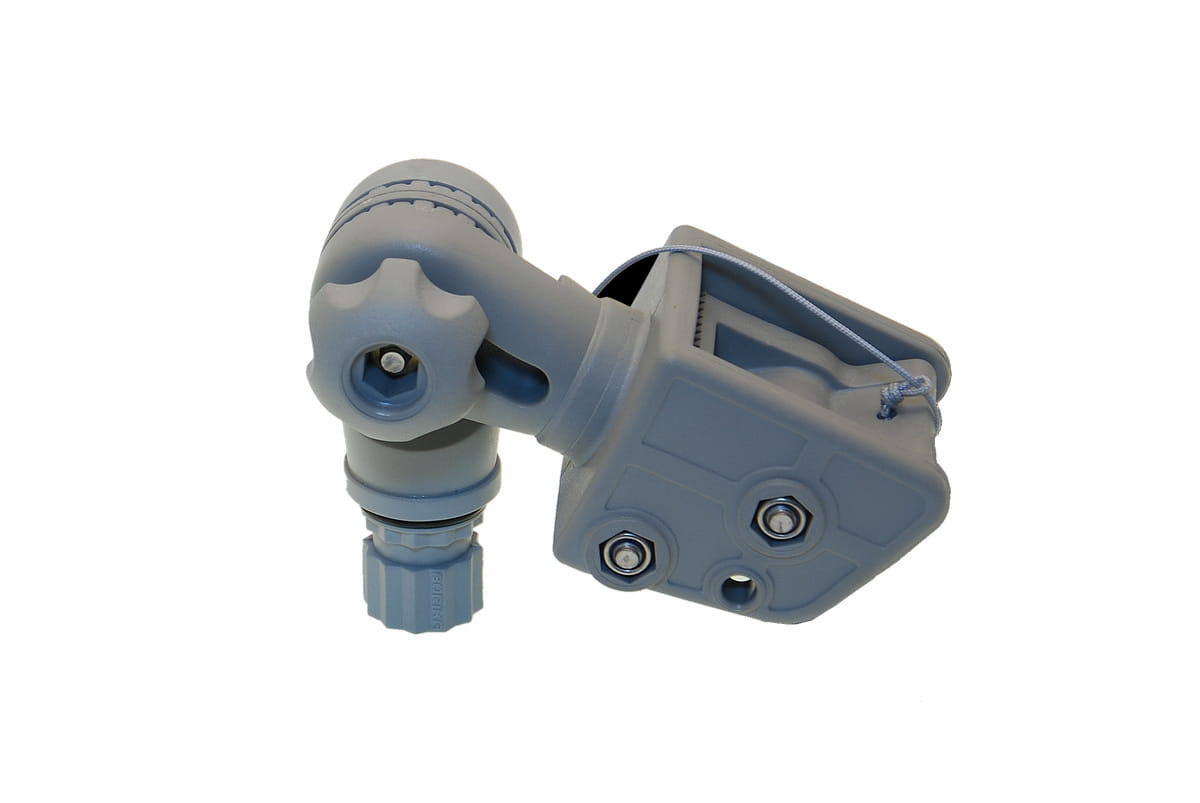

Regulacja kąta pochylenia – najważniejsza cecha Al003

W przeciwieństwie do podstawowego uchwytu Al002, model Al003 posiada mechanizm uchylny.

Po poluzowaniu ręcznej nakrętki można zmienić położenie korpusu uchwytu w zakresie 180°.

Regulacja odbywa się z dokładnością 7,5°, dzięki czemu można precyzyjnie dopasować kierunek prowadzenia liny.

Dlaczego regulacja jest przydatna?

Na pontonie miejsce montażu uchwytu może znajdować się pod różnym kątem względem powierzchni wody.

Bez regulacji lina mogłaby:

• ocierać się o balon,

• przesuwać się po burcie,

• prowadzić się pod niekorzystnym kątem,

• utrudniać podnoszenie kotwicy.

Możliwość pochylenia Al003 pozwala ustawić uchwyt w taki sposób, aby lina była prowadzona możliwie płynnie i bez niepotrzebnego kontaktu z powierzchnią pontonu.

Regulacja położenia krok po kroku

1. Poluzuj ręczną nakrętkę

Należy poluzować nakrętkę znajdującą się przy przegubie uchwytu.

2. Ustaw odpowiedni kąt

Korpus Al003 można przechylić w wybranym kierunku. Regulacja odbywa się co 7,5°, w zakresie łącznie 180°.

3. Dopasuj prowadzenie liny

Najlepiej ustawić uchwyt tak, aby lina wychodziła z pontonu możliwie płynnie i nie ocierała się o jego powierzchnię.

4. Dokręć nakrętkę

Po uzyskaniu odpowiedniej pozycji należy ponownie dokręcić nakrętkę ręczną, blokując uchwyt w wybranym ustawieniu.

Regulacja nie wymaga używania dodatkowych narzędzi.

Montaż Al003 w systemie BORIKA FASTen

Al003 jest wyposażony w adapter przeznaczony do współpracy z zamkami i systemami montażowymi BORIKA FASTen przystosowanymi do średnich i podwyższonych obciążeń.

Montaż krok po kroku

1. Przygotowanie podstawy

W pierwszej kolejności należy zamontować odpowiednią podstawę FASTen w wybranym miejscu.

Rodzaj podstawy należy dobrać do materiału i konstrukcji jednostki.

2. Wprowadzenie adaptera

Dolną część Al003 należy wprowadzić do kompatybilnego zamka FASTen.

3. Zablokowanie uchwytu

Po prawidłowym osadzeniu adaptera należy zamknąć mechanizm zamka, aby stabilnie unieruchomić uchwyt.

4. Ustawienie kąta

Poluzuj nakrętkę uchylną i ustaw korpus Al003 w pozycji odpowiedniej do prowadzenia liny.

5. Zablokowanie kąta

Dokręć nakrętkę ręczną.

6. Przeprowadzenie liny

Przeprowadź linę kotwiczną przez rolkę oraz mechanizm blokujący.

7. Sprawdzenie działania

Przed rozpoczęciem użytkowania sprawdź możliwość podnoszenia, blokowania oraz zwalniania liny.

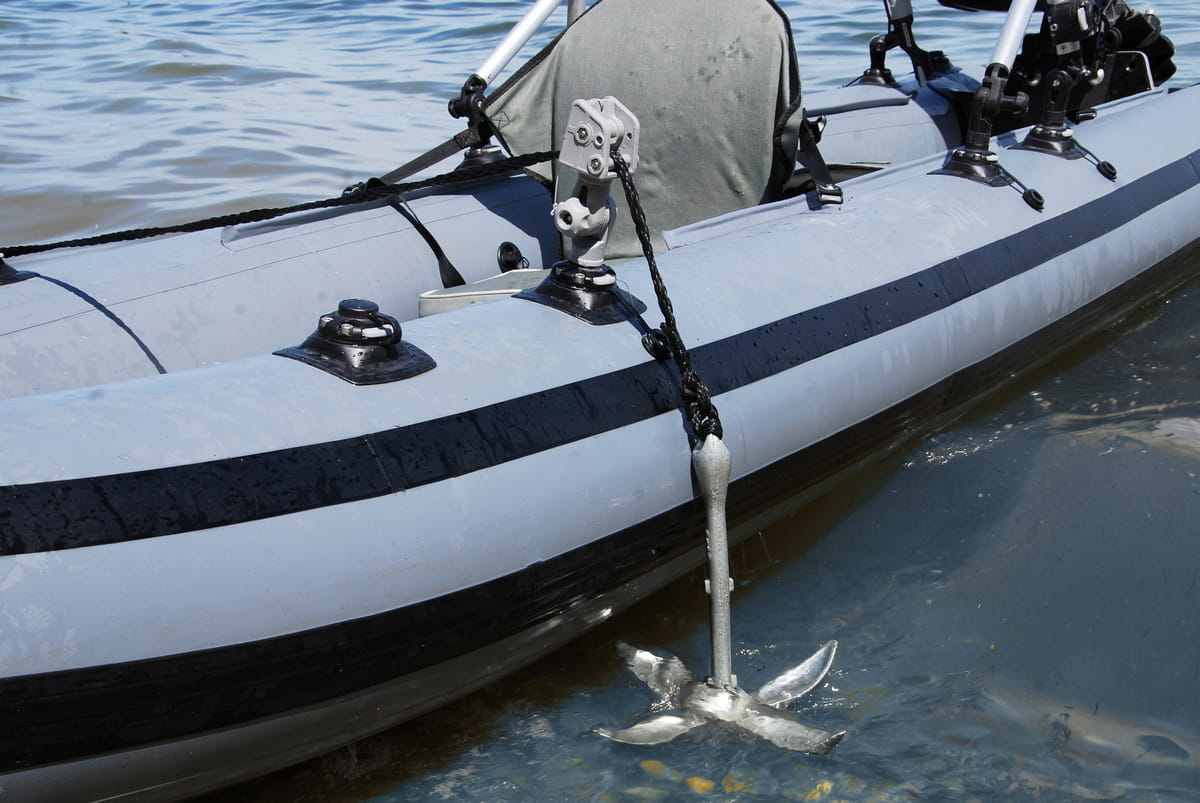

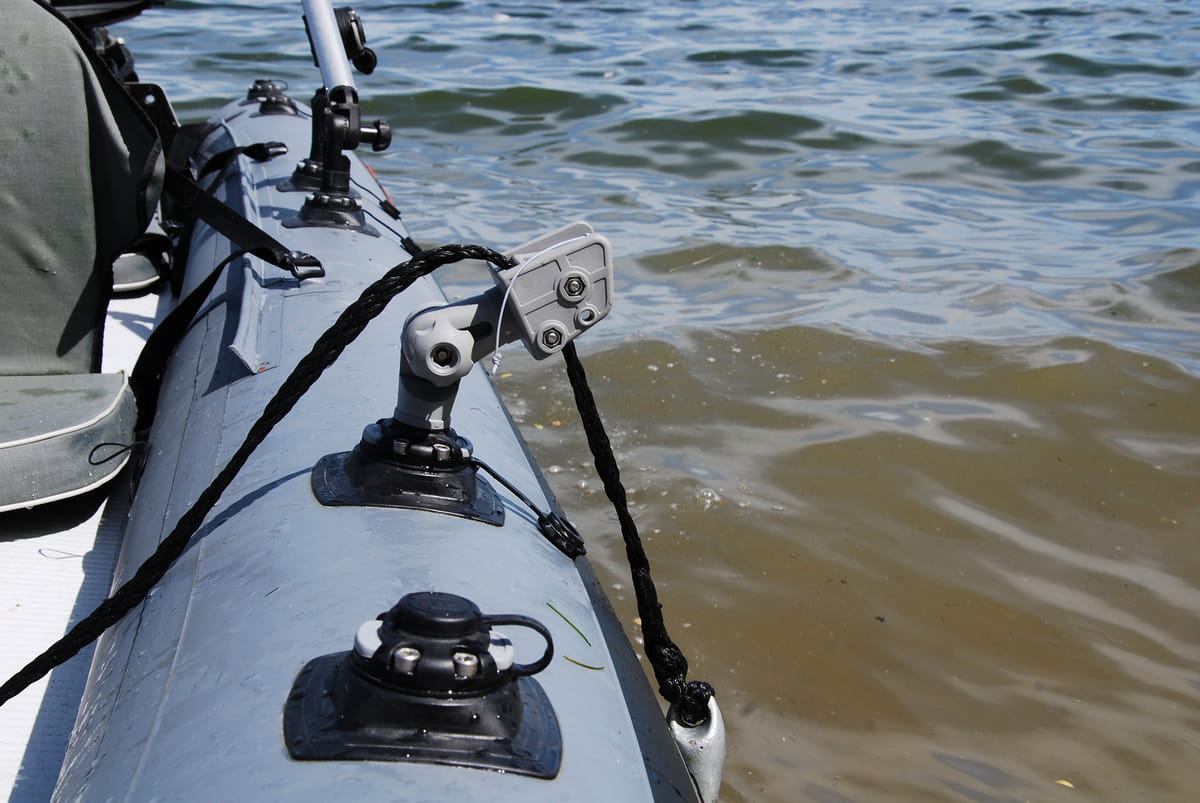

Montaż na pontonie PVC

W przypadku pontonu PVC Al003 może być stosowany razem z odpowiednią podstawą montażową przeznaczoną do klejenia do powierzchni pneumatycznej.

Producent oferuje między innymi zestaw Al003 + FMp225, w którym uchwyt kotwicy jest połączony z zestawem przeznaczonym do montażu na nadmuchiwanej burcie.

Pozwala to stworzyć kompletny punkt kotwiczenia bez konieczności wykonywania otworów w materiale pontonu.

Przy montażu podstawy do PVC należy stosować odpowiedni klej i przestrzegać procedury przygotowania powierzchni zalecanej dla danego systemu montażowego.

Lina kotwiczna

Al003 współpracuje z liną o maksymalnej średnicy 10 mm.

Lina powinna być dobrana odpowiednio do:

• masy kotwicy,

• wielkości jednostki,

• warunków użytkowania,

• głębokości akwenu,

• spodziewanego obciążenia.

Nie należy traktować maksymalnej średnicy liny jako zalecenia dotyczącego jej wytrzymałości. Jest to przede wszystkim parametr określający kompatybilność z mechanizmem uchwytu.

Pas kotwiczny

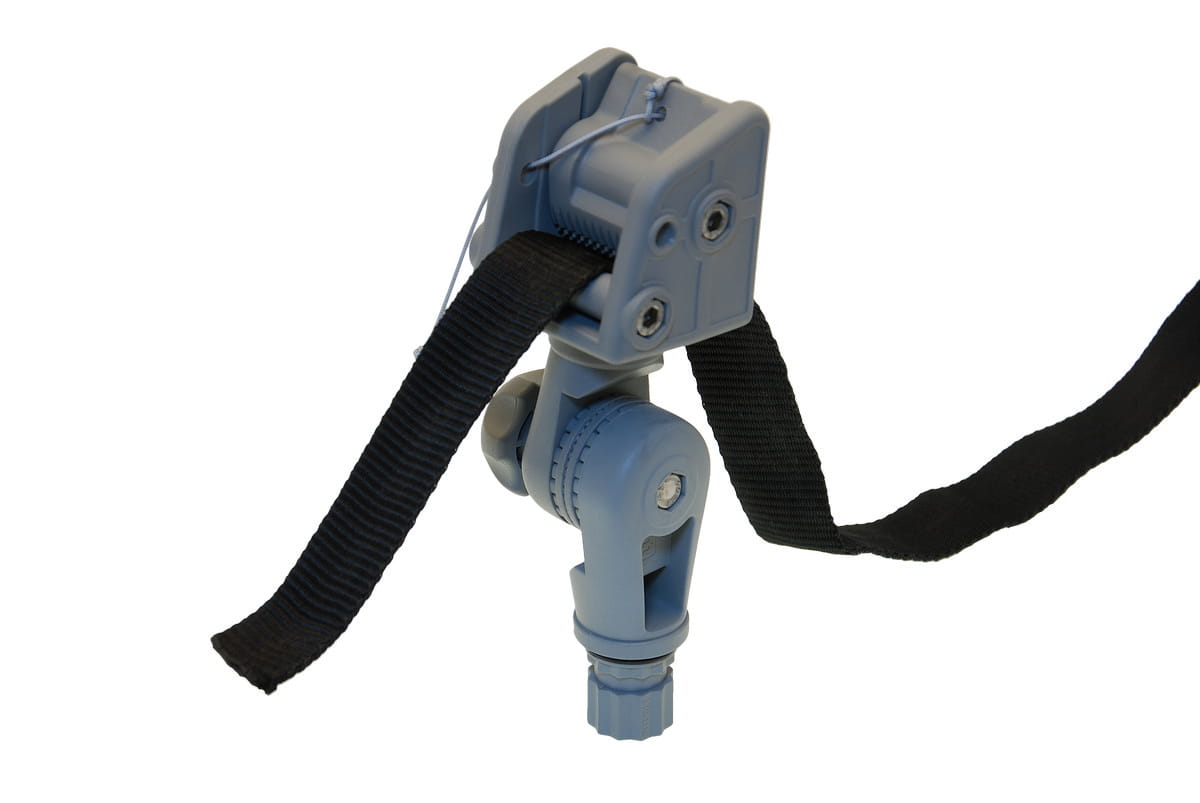

Al003 umożliwia również zastosowanie pasa zamiast klasycznej liny.

Maksymalne parametry pasa wynoszą:

• szerokość: 35 mm,

• grubość: 2,5 mm.

Daje to użytkownikowi możliwość dopasowania systemu kotwiczenia do własnych preferencji oraz konstrukcji jednostki.

Rolka prowadząca

W korpusie Al003 znajduje się rolka, która ułatwia przesuwanie liny lub pasa.

Jej zadaniem jest zapewnienie płynniejszego prowadzenia elementu kotwicznego podczas jego wybierania i opuszczania.

Ograniczenie tarcia jest szczególnie istotne przy częstym korzystaniu z kotwicy.

Konstrukcja i materiały

Korpus Al003 wykonano z poliamidu, materiału charakteryzującego się dobrym stosunkiem wytrzymałości do masy i przeznaczonego do zastosowań w systemach FASTen.

Konstrukcja obejmuje:

• korpus uchwytu,

• mechanizm sprężynowej blokady,

• rolkę prowadzącą,

• adapter montażowy,

• mechanizm pochylenia,

• elementy uszczelniające,

• elementy regulacyjne.

Adapter posiada wielowypusty umożliwiające zmianę jego ustawienia względem zamka FASTen.

W konstrukcji zastosowano również podziałkę 7,5° przy regulacji mechanizmu uchylnego.

Możliwość zmiany ustawienia w zamku

Korpus uchwytu może zostać wyjęty z zamka i ponownie ustawiony po obróceniu o 30°.

Daje to dodatkową możliwość dopasowania orientacji uchwytu względem miejsca montażu.

Połączenie tej funkcji z regulacją uchylną pozwala uzyskać dużą swobodę w ustawieniu kierunku prowadzenia liny.

Zastosowanie w pontonie wędkarskim

Al003 jest szczególnie przydatny w przypadku pontonów wykorzystywanych do wędkowania.

Podczas łowienia kotwica jest często podnoszona i opuszczana w celu zmiany stanowiska. Automatyczna blokada pozwala wykonywać te czynności bez konieczności każdorazowego wiązania i rozwiązywania liny.

Dodatkowo regulacja kąta pozwala dopasować prowadzenie liny do konkretnego kształtu burty.

Dzięki temu użytkownik może ustawić uchwyt w sposób wygodny zarówno dla siebie, jak i dla samej liny kotwicznej.

Konserwacja

Po użytkowaniu w wodzie morskiej zaleca się przepłukanie uchwytu dużą ilością słodkiej wody.

Szczególną uwagę należy zwrócić na:

• mechanizm blokujący,

• rolkę prowadzącą,

• adapter FASTen,

• mechanizm uchylny,

• pierścień uszczelniający,

• elementy regulacyjne.

W przypadku adaptera z pierścieniem uszczelniającym producent zaleca stosowanie smaru silikonowego. Smarowanie elementów ruchomych oraz uszczelnienia pomaga utrzymać prawidłową pracę mechanizmu, szczególnie w niskich temperaturach.

Bezpieczne użytkowanie

Al003 jest przeznaczony do kotwic o masie do 8 kg. Nie należy przekraczać deklarowanego limitu.

Przed każdym użyciem należy sprawdzić:

• prawidłowe zamocowanie uchwytu,

• działanie mechanizmu blokującego,

• stan liny lub pasa,

• działanie mechanizmu zwalniającego,

• prawidłowe dokręcenie mechanizmu uchylnego.

W przypadku zauważenia uszkodzeń mechanicznych uchwytu nie należy go użytkować do czasu usunięcia problemu.

Al003 vs Al002

Oba modele służą do tego samego podstawowego zadania — podnoszenia, opuszczania i automatycznego zabezpieczania kotwicy do 8 kg.

Najważniejsza różnica dotyczy konstrukcji uchwytu.

Al003 warto wybrać wtedy, gdy oprócz automatycznej blokady potrzebna jest możliwość dopasowania kąta prowadzenia liny.

Jest to szczególnie istotne w przypadku pontonów pneumatycznych, gdzie odpowiednie ustawienie uchwytu pozwala ograniczyć kontakt liny z balonem.

Najważniejsze zalety BORIKA FASTen Al003

• uchwyt kotwicy z automatyczną blokadą,

• przeznaczony do kotwic do 8 kg,

• regulacja pochylenia w zakresie 180°,

• precyzja ustawienia 7,5°,

• możliwość ustawienia uchwytu względem burty pontonu,

• ograniczenie tarcia liny o powierzchnię pontonu,

• możliwość zdalnego zwolnienia kotwicy,

• rolka prowadząca,

• lina do 10 mm,

• pas do 35 × 2,5 mm,

• kompatybilność z systemem BORIKA FASTen,

• możliwość zmiany ustawienia korpusu co 30°,

• konstrukcja z poliamidu,

• możliwość zastosowania na pontonach, kajakach i łodziach.

Dane techniczne

Producent: BORIKA FASTen
Model: Al003
Typ: uchwyt kotwicy z automatyczną blokadą i regulacją pochylenia
Maksymalna masa kotwicy: 8 kg
Maksymalna średnica liny: 10 mm
Maksymalna szerokość pasa: 35 mm
Maksymalna grubość pasa: 2,5 mm
Zakres regulacji pochylenia: 180°
Podziałka regulacji pochylenia: 7,5°
Regulacja ustawienia w zamku: 30°
Mechanizm blokujący: sprężynowy, jednokierunkowy
Zwalnianie: ręczne / za pomocą sznurka
Materiał korpusu: poliamid
Wymiary: ok. 182 × 81 × 52 mm
Masa: ok. 268 g
System montażowy: BORIKA FASTen

Zawartość zestawu

Zestaw zawiera:

• 1 × uchwyt kotwicy BORIKA FASTen Al003.

Podstawa montażowa do pontonu, łodzi lub innej powierzchni nie jest elementem samego uchwytu i należy dobrać ją odpowiednio do rodzaju jednostki oraz miejsca montażu.

Podsumowanie

BORIKA FASTen Al003 to rozbudowany uchwyt kotwicy, który łączy automatyczny mechanizm blokujący, rolkę prowadzącą oraz regulację kąta pochylenia.

Jego największą przewagą nad podstawowym modelem Al002 jest możliwość regulacji pochylenia w zakresie 180° z dokładnością 7,5°. Pozwala to prawidłowo ustawić kierunek prowadzenia liny i ograniczyć jej kontakt z burtą lub balonem pontonu.

Automatyczna blokada eliminuje konieczność wykonywania dodatkowych węzłów, a system zwalniania za pomocą sznurka pozwala szybko rozpocząć opuszczanie kotwicy. Dzięki możliwości przedłużenia sznurka funkcję zwalniania można obsługiwać również z większej odległości od samego uchwytu.

Al003 jest szczególnie polecany do pontonów i łodzi wędkarskich, w których liczy się szybka obsługa kotwicy oraz możliwość precyzyjnego dopasowania jej prowadzenia do konstrukcji jednostki.
