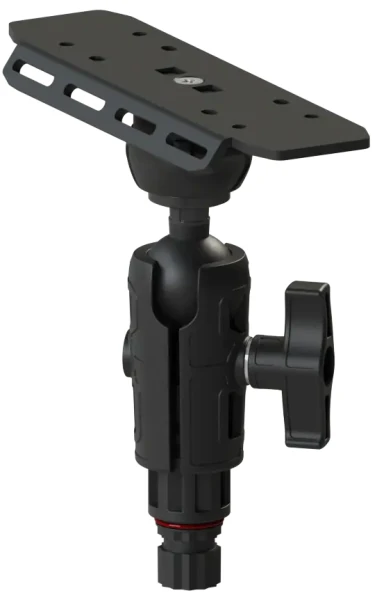

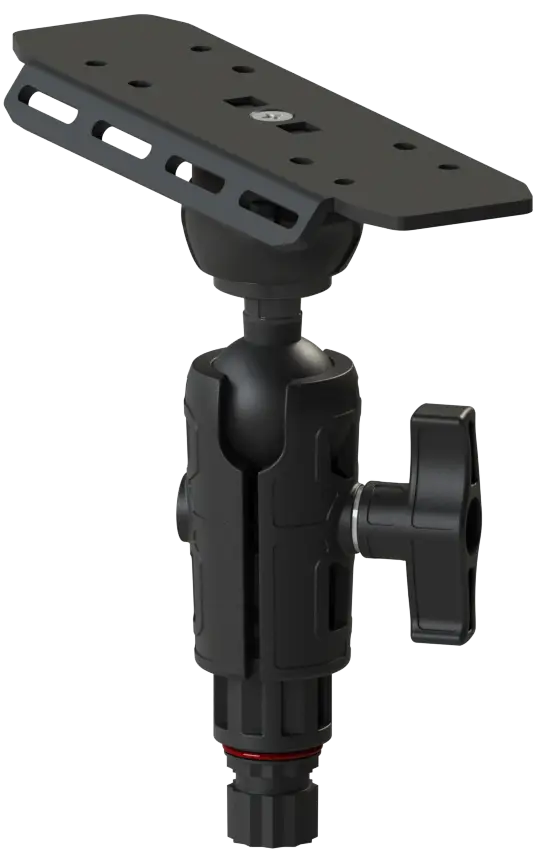

BORIKA FASTen SLr220 – aluminiowa platforma do echosond 9–12″ z przegubem kulowym 1,5″

BORIKA FASTen SLr220 to solidna, aluminiowa platforma montażowa przeznaczona do instalacji większych echosond i ploterów nawigacyjnych z ekranami o przekątnej od 9 do 12 cali. Konstrukcja została zaprojektowana z myślą o użytkownikach łodzi, kajaków i pontonów, którzy potrzebują stabilnego, regulowanego i jednocześnie modułowego sposobu mocowania elektroniki pokładowej.

Platforma wykonana jest z anodowanego aluminium, dzięki czemu łączy wysoką sztywność konstrukcji z odpornością na korozję i warunki panujące podczas użytkowania na wodzie. Za regulację położenia ekranu odpowiada przegub kulowy o średnicy 1,5″ (38 mm), pozwalający na wygodne ustawienie echosondy względem użytkownika.

SLr220 wykorzystuje system montażowy BORIKA FASTen, dzięki czemu może zostać połączona z różnymi podstawami, adapterami i przedłużkami tego systemu. Pod platformą znajduje się kompaktowy zamek kompatybilny z adapterami FASTen, co umożliwia szybkie odłączenie całej platformy wraz z zamontowaną echosondą bez konieczności demontażu samego urządzenia.

Najważniejsze zalety

• przeznaczona do echosond i ploterów z ekranami 9–12″,

• solidna platforma wykonana z anodowanego aluminium,

• przegub kulowy 1,5″ (38 mm),

• możliwość regulacji położenia ekranu,

• stabilne mocowanie większych urządzeń elektronicznych,

• 8 otworów montażowych przeznaczonych do mocowania echosond,

• możliwość wykonania dodatkowych otworów dopasowanych do konkretnego urządzenia,

• kompatybilność z systemem BORIKA FASTen,

• możliwość szybkiego demontażu platformy z zamka,

• możliwość zastosowania innych adapterów i przedłużek FASTen,

• czarne anodowane wykończenie,

• elementy konstrukcyjne wykonane z materiałów odpornych na warunki wodne,

• dodatkowe podłużne otwory umożliwiające organizację wyposażenia pokładowego,

• możliwość montażu dodatkowych akcesoriów, np. kieszeni i organizerów BORIKA FASTen.

Zastosowanie

SLr220 przeznaczona jest przede wszystkim do montażu echosond, ploterów oraz innych urządzeń elektronicznych na łodzi.

Platforma sprawdzi się między innymi w przypadku:

• łodzi aluminiowych,

• łodzi laminatowych,

• łodzi wędkarskich,

• kajaków wędkarskich wykonanych z PE,

• pontonów PVC,

• nadmuchiwanych kajaków,

• niewielkich łodzi motorowych,

• innych jednostek wyposażonych w kompatybilny system montażowy FASTen.

Producent wskazuje kompatybilność z jednostkami wykonanymi między innymi z aluminium, laminatu, PE oraz PVC.

Platforma jest szczególnie przydatna w przypadku większych urządzeń, których montaż wymaga stabilniejszego podparcia niż oferują niewielkie uchwyty przeznaczone do małych echosond.

Do jakich echosond pasuje SLr220?

Platforma została zaprojektowana do urządzeń z ekranami o przekątnej:

9″ – 12″

Na powierzchni platformy znajduje się 8 fabrycznie wykonanych otworów, których rozmieszczenie odpowiada punktom mocowania stosowanym w wielu popularnych modelach echosond.

Jeżeli rozstaw otworów w konkretnym urządzeniu jest inny, platformę można dostosować poprzez wykonanie dodatkowych otworów montażowych.

Dzięki temu SLr220 nie jest ograniczona wyłącznie do jednego producenta elektroniki.

Może być wykorzystywana do montażu urządzeń różnych marek, pod warunkiem odpowiedniego dopasowania punktów mocowania.

Stabilny przegub kulowy 1,5″

Jednym z najważniejszych elementów SLr220 jest przegub kulowy o średnicy 1,5″ (38 mm).

Zastosowanie kuli pozwala na płynną regulację położenia platformy w wielu kierunkach.

Dzięki temu użytkownik może dopasować ekran do swojej pozycji na łodzi, niezależnie od tego, czy siedzi:

• przy konsoli,

• na ławce,

• na dziobie,

• na środku jednostki,

• czy w innym miejscu stanowiska wędkarskiego.

Po ustawieniu odpowiedniej pozycji przegub jest blokowany za pomocą mechanizmu zaciskowego.

Rozwiązanie to pozwala ustawić ekran dokładnie w taki sposób, aby był dobrze widoczny podczas prowadzenia łodzi oraz podczas połowu.

Konstrukcja przegubu

System przegubu wykorzystuje adapter SBa038, składający się z:

• kuli Ab038 o średnicy 1,5″,

• tulei zaciskowej SB038.

Siła zacisku jest regulowana za pomocą dwustronnego pokrętła.

Takie rozwiązanie pozwala szybko zmienić położenie platformy bez konieczności używania dodatkowych narzędzi.

Co istotne, konstrukcja wykorzystuje standardową kulę o średnicy 1,5″ (38 mm), dzięki czemu system można również integrować z kompatybilnymi rozwiązaniami wykorzystującymi kulę o takim samym rozmiarze.

Możliwość zmiany konfiguracji

SLr220 nie jest zamkniętym, jednofunkcyjnym uchwytem.

Jedną z największych zalet platformy jest jej modułowa konstrukcja.

Znajdujący się pod platformą kompaktowy zamek pozwala na zastosowanie innych adapterów BORIKA FASTen posiadających zewnętrzne wielowypusty 30°.

Oznacza to, że użytkownik może w przyszłości:

• zastosować inny adapter,

• dodać przedłużkę,

• zmienić sposób mocowania,

• zmienić wysokość urządzenia,

• zastosować inny rodzaj połączenia.

Producent przewiduje również możliwość całkowitej wymiany znajdującego się w zestawie układu adapterów na inne rozwiązanie FASTen.

Szybki demontaż

Dużą zaletą SLr220 jest możliwość szybkiego odłączenia całej platformy od podstawy montażowej.

Po zakończeniu pływania lub wędkowania nie trzeba demontować echosondy z platformy.

Wystarczy wyjąć całą konstrukcję z zamka FASTen.

W praktyce oznacza to:

montujesz echosondę raz → korzystasz z niej → po zakończeniu wypinasz całą platformę.

Samo urządzenie pozostaje przykręcone do platformy, dzięki czemu nie ma potrzeby każdorazowego odkręcania echosondy podczas transportu lub przechowywania.

Dodatkowe otwory – możliwość organizacji wyposażenia

Na krawędzi platformy znajdują się cztery podłużne otwory.

Zostały one zaprojektowane w sposób inspirowany systemem MOLLE i mogą służyć do mocowania dodatkowych akcesoriów.

Można wykorzystać je między innymi do zamocowania miękkich organizerów i kieszeni BORIKA FASTen.

Pozwala to wykorzystać przestrzeń wokół echosondy do przechowywania:

• przynęt,

• drobnych akcesoriów,

• narzędzi,

• przewodów,

• niewielkiego wyposażenia wędkarskiego.

Dzięki temu platforma pełni nie tylko funkcję uchwytu pod ekran, ale może stać się również elementem organizacji stanowiska wędkarskiego.

Montaż echosondy na platformie

Montaż urządzenia na SLr220 jest prosty.

Krok 1 – ustaw platformę

Przed przykręceniem echosondy należy określić jej prawidłowe położenie na platformie.

Urządzenie powinno być ustawione w taki sposób, aby ekran był dobrze widoczny z pozycji użytkownika.

Krok 2 – dopasuj otwory

Na platformie znajdują się fabryczne otwory przeznaczone do montażu popularnych modeli echosond.

Należy dopasować punkty montażowe urządzenia do dostępnych otworów.

Krok 3 – zastosuj dodatkowe otwory, jeśli są potrzebne

Jeżeli rozstaw mocowania echosondy nie odpowiada fabrycznym otworom, można wykonać dodatkowe otwory w platformie.

Należy dokładnie zmierzyć rozstaw mocowania urządzenia przed rozpoczęciem wiercenia.

Krok 4 – przykręć echosondę

Podstawę lub uchwyt urządzenia należy przykręcić do platformy za pomocą odpowiednich elementów mocujących.

Połączenie powinno być stabilne i pozbawione nadmiernych luzów.

Krok 5 – zamontuj platformę na jednostce

Po zamontowaniu echosondy platformę można połączyć z wybraną podstawą lub adapterem systemu FASTen.

Krok 6 – ustaw ekran

Za pomocą przegubu kulowego należy ustawić ekran w optymalnej pozycji.

Krok 7 – zablokuj przegub

Po uzyskaniu odpowiedniego położenia należy dokręcić pokrętło zaciskowe.

Przed rozpoczęciem pływania należy upewnić się, że platforma oraz urządzenie są stabilnie zablokowane.

Montaż SLr220 w systemie BORIKA FASTen

Platforma może być integrowana z systemem BORIKA FASTen poprzez znajdujący się pod nią zamek oraz odpowiedni adapter.

System pozwala na zastosowanie różnych podstaw montażowych zależnie od konstrukcji konkretnej jednostki.

W praktyce oznacza to, że tę samą platformę można wykorzystać w różnych konfiguracjach montażowych.

Przykładowo, odpowiednia podstawa może zostać zastosowana:

• na sztywnej powierzchni,

• na pontonie PVC,

• na profilu montażowym,

• na innych kompatybilnych elementach systemu FASTen.

Dobór podstawy należy zawsze uzależnić od rodzaju powierzchni oraz konstrukcji jednostki.

Montaż na pontonie PVC

SLr220 sama w sobie nie jest podstawą przeznaczoną do bezpośredniego przyklejenia do PVC.

W przypadku pontonu należy zastosować odpowiednią podstawę FASTen przeznaczoną do powierzchni PVC, a następnie połączyć ją z platformą za pomocą właściwego adaptera.

Takie rozwiązanie pozwala wykorzystać SLr220 również na pontonach wędkarskich.

Jest to szczególnie interesujące dla użytkowników dużych echosond 9–12″, którzy potrzebują stabilnego mocowania na pontonie.

Montaż na powierzchni sztywnej

Na łodziach posiadających sztywny pokład lub burtę można zastosować odpowiednią podstawę FASTen przeznaczoną do powierzchni sztywnych.

Podstawę montuje się do konstrukcji jednostki zgodnie z instrukcją właściwej podstawy.

Następnie platformę SLr220 można szybko wpinać i wypinać z systemu.

Pozwala to zachować stałą bazę montażową bez konieczności każdorazowego odkręcania całego uchwytu.

Montaż na profilu C

Jeżeli jednostka wyposażona jest w kompatybilny profil typu C, platformę można połączyć z odpowiednim adapterem przeznaczonym do tego rodzaju profilu.

Jest to rozwiązanie szczególnie wygodne w przypadku łodzi aluminiowych posiadających fabryczne szyny montażowe.

Zaletą takiego rozwiązania jest możliwość wykorzystania istniejącego profilu bez konieczności wiercenia dodatkowych otworów w kadłubie.

Regulacja pozycji echosondy

Przegub kulowy pozwala na regulację ustawienia platformy.

Użytkownik może dopasować położenie ekranu do aktualnej pozycji.

Jest to szczególnie istotne na łodziach wędkarskich, gdzie użytkownik może zmieniać miejsce podczas połowu.

Możliwość szybkiej regulacji pozwala utrzymać ekran w dogodnej pozycji bez względu na miejsce zajmowane przez wędkarza.

Materiały i wykonanie

Główna platforma SLr220 wykonana jest z aluminium pokrytego czarną warstwą anodowaną.

Anodowanie zwiększa odporność powierzchni na działanie czynników zewnętrznych i nadaje platformie charakterystyczne czarne, matowe wykończenie.

Pozostałe elementy konstrukcji wykonano między innymi z poliamidu wzmacnianego włóknem szklanym.

Elementy mocujące wykonane są ze stali nierdzewnej A2, natomiast w konstrukcji zastosowano również elementy z mosiądzu.

Takie połączenie materiałów dobrze sprawdza się w środowisku wodnym, również podczas użytkowania na wodzie słonej.

Odporność na wodę słoną

Platforma została zaprojektowana do zastosowań na jednostkach pływających.

Po użytkowaniu w wodzie morskiej producent zaleca dokładne przepłukanie produktu dużą ilością świeżej wody.

Pozwala to usunąć pozostałości soli i ograniczyć jej wpływ na elementy konstrukcyjne oraz połączenia.

W przypadku użytkowania w słonej wodzie warto również regularnie kontrolować połączenia mechaniczne oraz elementy ruchome.

Współpraca z innymi akcesoriami

SLr220 została zaprojektowana jako część większego ekosystemu BORIKA FASTen.

Dzięki zastosowaniu kompatybilnego zamka platformę można łączyć z innymi elementami systemu.

Możliwe jest zastosowanie:

• adapterów,

• przedłużek,

• innych podstaw montażowych,

• różnych rodzajów połączeń FASTen.

Daje to użytkownikowi możliwość rozbudowania stanowiska wraz z rozwojem wyposażenia łodzi.

SLr220 jako element stanowiska wędkarskiego

W przypadku łodzi wędkarskiej platforma może stanowić centralny element stanowiska elektronicznego.

Na jednej konstrukcji można umieścić dużą echosondę, a znajdujące się na platformie dodatkowe otwory mogą zostać wykorzystane do organizacji drobnego wyposażenia.

Jest to szczególnie praktyczne na niewielkich jednostkach, gdzie ilość dostępnego miejsca jest ograniczona.

Zamiast montować wiele oddzielnych elementów na pokładzie, część wyposażenia można zorganizować wokół jednej platformy.

SLr220 a SLr220-3

W ofercie BORIKA FASTen dostępny jest również model SLr220-3.

Oba rozwiązania wykorzystują platformę przeznaczoną do echosond 9–12″ i przegub kulowy 1,5″, jednak wersja SLr220-3 posiada dodatkowo regulowane połączenie uchylne.

W przypadku standardowego SLr220 głównym elementem regulacji jest przegub kulowy.

Jeżeli zależy Ci na dodatkowej regulacji kąta poprzez osobny mechanizm uchylny, warto rozważyć wariant SLr220-3.

Dane techniczne

Producent: BORIKA FASTen
Model: SLr220
Typ: platforma montażowa do echosond
Przeznaczenie: echosondy i plotery 9–12″
Materiał platformy: aluminium
Wykończenie: czarne anodowane

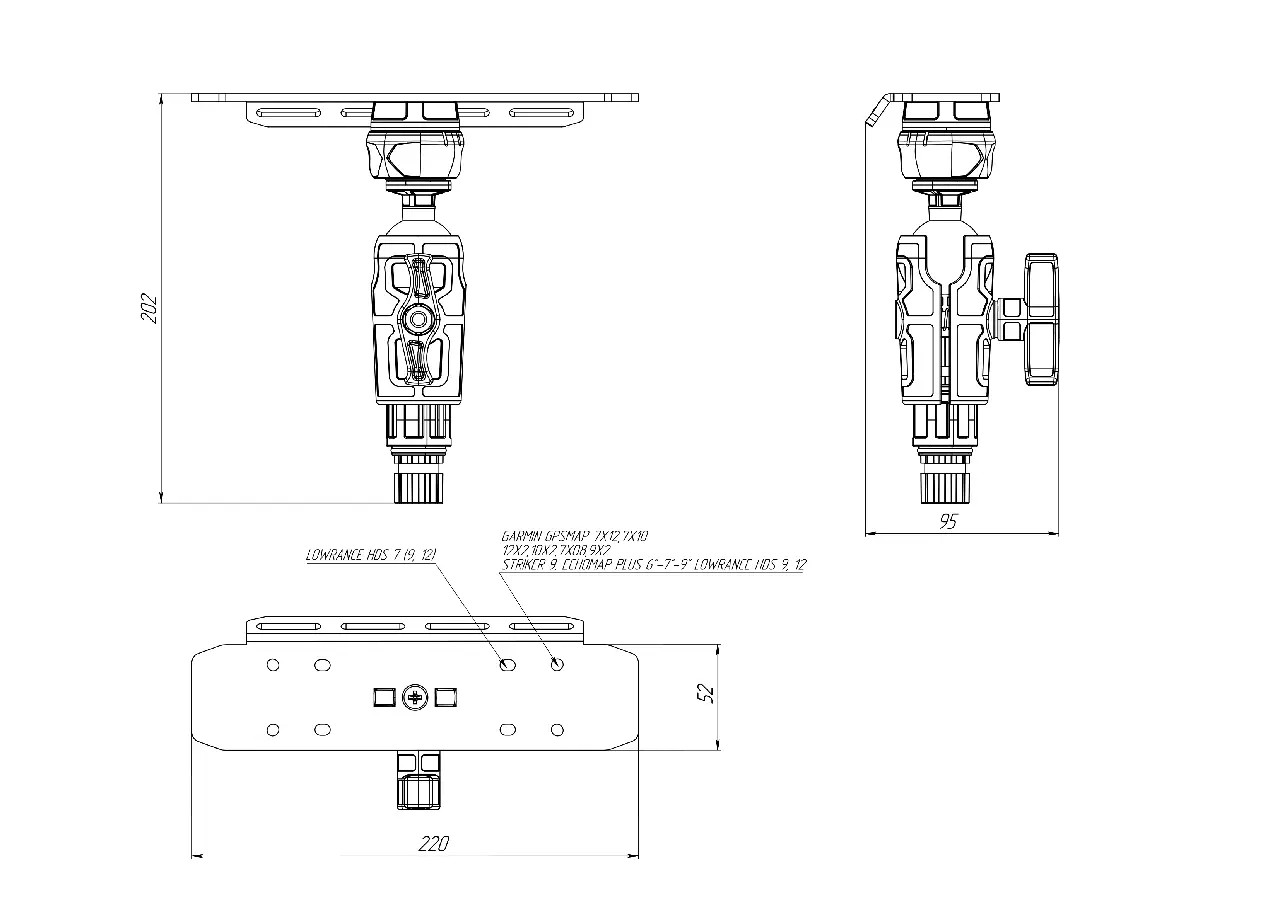

Wymiary platformy: 220 × 52 mm
Liczba fabrycznych otworów montażowych: 8
Przegub: kulowy
Średnica kuli: 1,5″ / 38 mm
System montażowy: BORIKA FASTen
Kąt wielowypustu: 30°
Materiał elementów tworzywowych: poliamid wzmacniany włóknem szklanym
Elementy mocujące: stal nierdzewna A2
Dodatkowe elementy: mosiądz, poliuretan.

Zawartość zestawu

W skład konstrukcji BORIKA FASTen SLr220 wchodzą:

• aluminiowa platforma 220 × 52 mm,

• zamek z wewnętrznym wielowypustem 30°,

• adapter z kulą 1,5″ / 38 mm – Ab038,

• tuleja zaciskowa SB038,

• element obrotowy z zewnętrznym wielowypustem,

• elementy montażowe.

Platforma jest dostarczana jako gotowy zespół SLr220.

Ważne informacje dotyczące montażu

Przed zamontowaniem echosondy należy upewnić się, że:

• urządzenie jest odpowiednie pod względem rozmiaru i masy,

• punkty mocowania zostały prawidłowo dopasowane,

• wszystkie śruby są odpowiednio dokręcone,

• wybrana podstawa FASTen jest właściwa dla rodzaju jednostki,

• przegub kulowy jest prawidłowo zablokowany,

• platforma została prawidłowo osadzona w zamku.

Przed rozpoczęciem pływania należy sprawdzić stabilność całego zestawu.

Dla kogo przeznaczona jest SLr220?

BORIKA FASTen SLr220 to rozwiązanie przede wszystkim dla użytkowników, którzy potrzebują stabilnego mocowania większej echosondy lub plotera.

Szczególnie dobrze sprawdzi się w przypadku:

• wędkarzy korzystających z dużych ekranów,

• użytkowników echosond 9–12″,

• właścicieli łodzi aluminiowych,

• właścicieli łodzi laminatowych,

• użytkowników pontonów wędkarskich,

• właścicieli kajaków wędkarskich,

• osób korzystających z systemu BORIKA FASTen,

• użytkowników, którzy chcą szybko demontować elektronikę z jednostki.

Podsumowanie

BORIKA FASTen SLr220 to solidna i funkcjonalna platforma przeznaczona do montażu echosond i ploterów z ekranami 9–12″. Jej największymi atutami są wykonanie z anodowanego aluminium, stabilny przegub kulowy 1,5″ (38 mm) oraz modułowa konstrukcja kompatybilna z systemem BORIKA FASTen.

Osiem fabrycznych otworów montażowych umożliwia łatwe przykręcenie podstaw wielu popularnych echosond, a w razie potrzeby można wykonać dodatkowe otwory dopasowane do konkretnego urządzenia.

Dzięki systemowi FASTen całą platformę wraz z zamontowaną echosondą można szybko wypiąć z podstawy, bez konieczności demontażu samego urządzenia. Jest to szczególnie wygodne podczas transportu i przechowywania łodzi.

Dodatkowym atutem są podłużne otwory na krawędzi platformy, które umożliwiają zamocowanie dodatkowych organizerów i akcesoriów, pomagając lepiej wykorzystać ograniczoną przestrzeń na niewielkich jednostkach.

SLr220 to rozwiązanie dla użytkowników, którzy oczekują od mocowania echosondy nie tylko stabilności, ale również możliwości regulacji, szybkiego demontażu oraz rozbudowy w ramach jednego, modułowego systemu FASTen.
