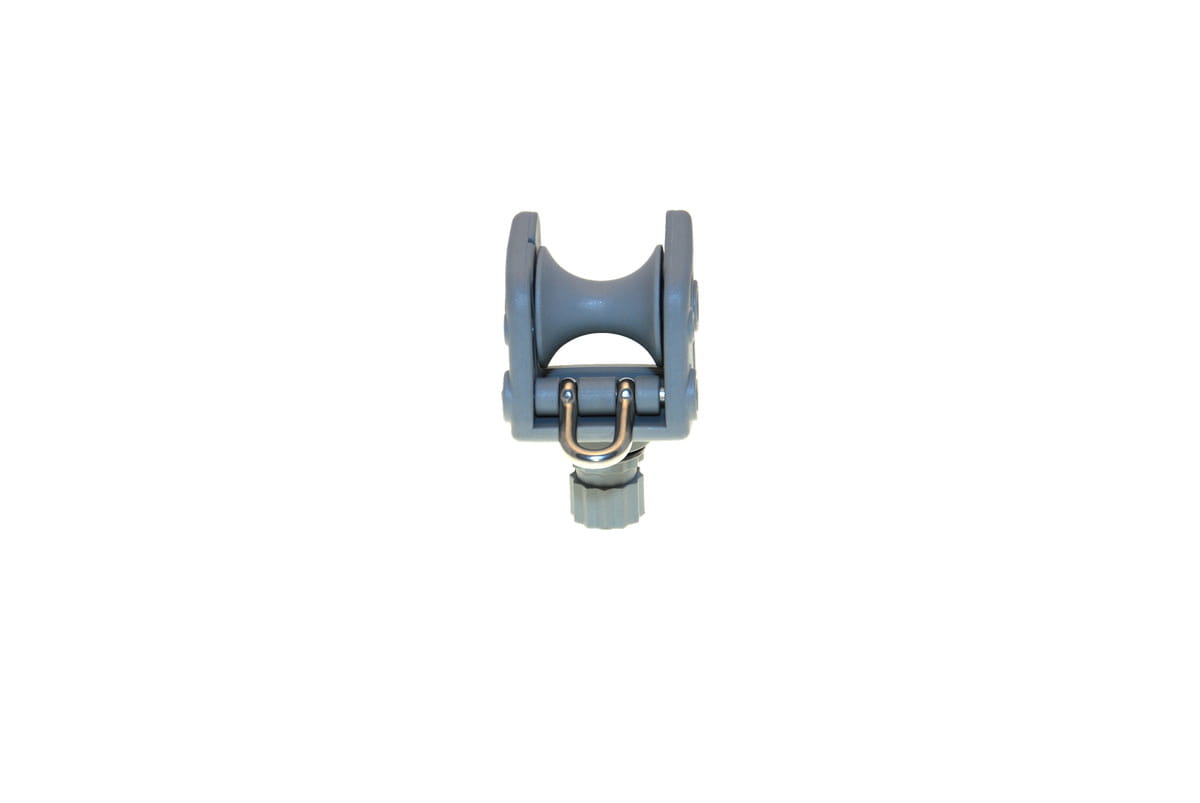

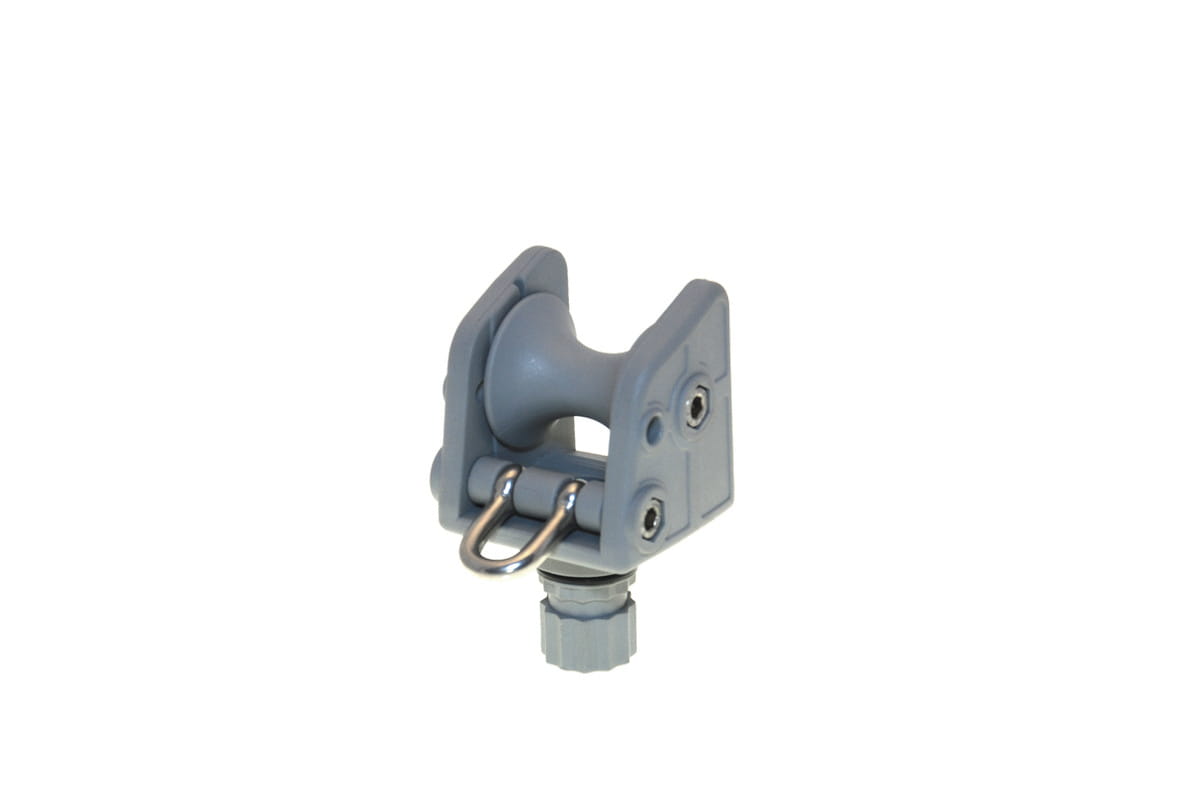

BORIKA FASTen Ar002 – rolkowy zespół do kotwicy z prowadzeniem liny

BORIKA FASTen Ar002 to funkcjonalny rolkowy zespół przeznaczony do sprawnego opuszczania i podnoszenia kotwicy. Konstrukcja została opracowana z myślą o łodziach, pontonach, kajakach i innych jednostkach pływających, w których konieczne jest wygodne i bezpieczne prowadzenie liny kotwicznej.

Element wyposażono w swobodnie obracającą się rolkę oraz prowadzące pierścieniowe oczko w kształcie litery D, które utrzymuje linę w odpowiednim torze podczas pracy. Dzięki temu lina jest prowadzona w uporządkowany sposób, a jej przesuwanie podczas wybierania i opuszczania kotwicy jest znacznie wygodniejsze.

Ar002 jest przeznaczony do współpracy z kotwicami o masie do 8 kg oraz liną o średnicy do 10 mm. Zastosowanie elementów wykonanych z poliamidu wzmacnianego włóknem szklanym i stali nierdzewnej A2 pozwala na uzyskanie lekkiej, a jednocześnie wytrzymałej konstrukcji odpowiedniej do użytkowania w środowisku wodnym.

Najważniejsze zalety BORIKA FASTen Ar002

• przeznaczony do obsługi kotwic o masie do 8 kg,

• ułatwia podnoszenie i opuszczanie kotwicy,

• wyposażony w rolkę prowadzącą,

• posiada prowadzące oczko w kształcie litery D,

• umożliwia uporządkowane prowadzenie liny kotwicznej,

• przeznaczony do liny o średnicy do 10 mm,

• konstrukcja wykonana z poliamidu wzmacnianego włóknem szklanym,

• elementy mocujące wykonane ze stali nierdzewnej A2,

• wyposażony w adapter kompatybilny z systemem BORIKA FASTen,

• możliwość szybkiego montażu i demontażu,

• modułowa konstrukcja zgodna z systemem FASTen,

• odpowiedni do różnych typów jednostek pływających.

Zastosowanie

Głównym zadaniem Ar002 jest prowadzenie liny kotwicznej podczas podnoszenia i opuszczania kotwicy.

Rolkowy zespół może być stosowany między innymi na:

• pontonach PVC,

• łodziach pneumatycznych,

• łodziach wędkarskich,

• łodziach aluminiowych,

• łodziach laminatowych,

• kajakach,

• łodziach rekreacyjnych,

• niewielkich łodziach motorowych,

• innych jednostkach wyposażonych w kompatybilny system montażowy FASTen.

System BORIKA FASTen został zaprojektowany jako rozwiązanie modułowe, pozwalające na wyposażenie jednostki w różnego rodzaju uchwyty i akcesoria bez konieczności tworzenia osobnych, stałych punktów montażowych dla każdego elementu.

Do czego służy rolka kotwiczna?

Podczas opuszczania lub podnoszenia kotwicy lina przesuwa się pomiędzy jednostką a kotwicą.

Bez odpowiedniego prowadzenia może ona:

• ocierać się o burtę,

• przesuwać się po krawędzi łodzi,

• plątać się,

• utrudniać sprawne wybieranie kotwicy,

• powodować niepotrzebne tarcie.

Ar002 tworzy kontrolowany punkt prowadzenia liny.

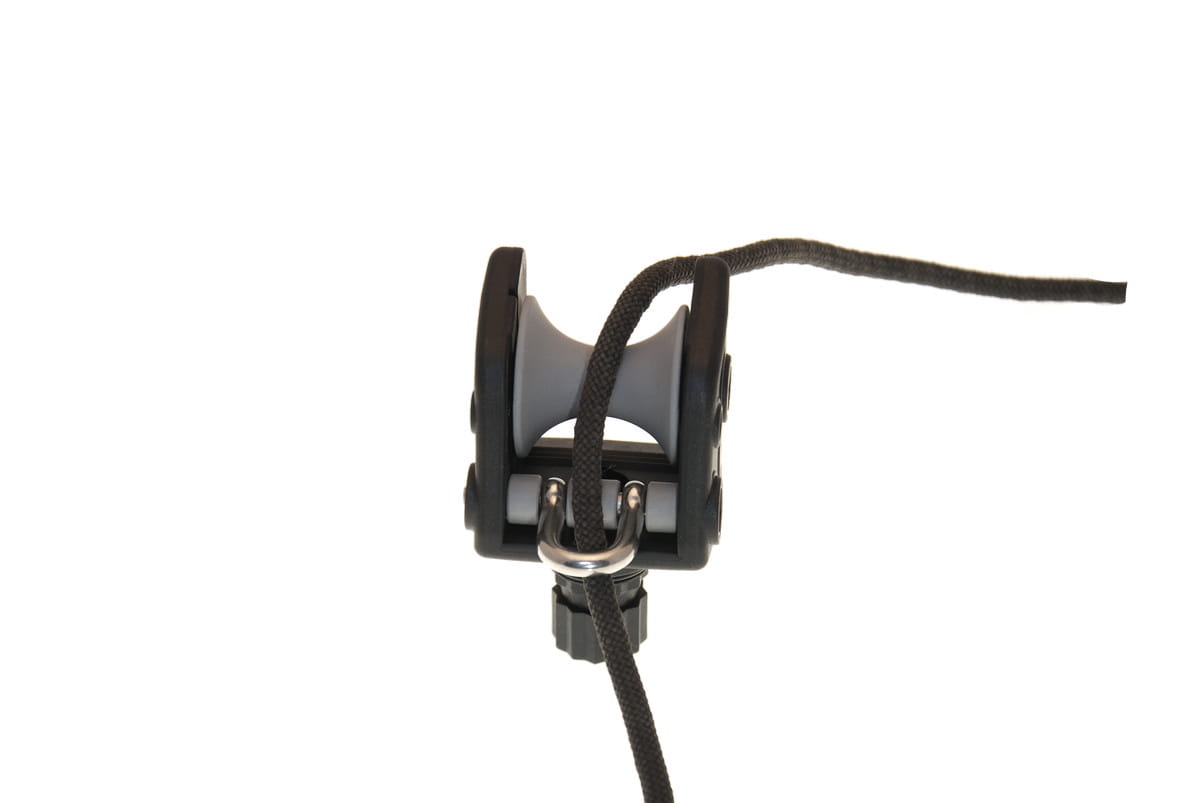

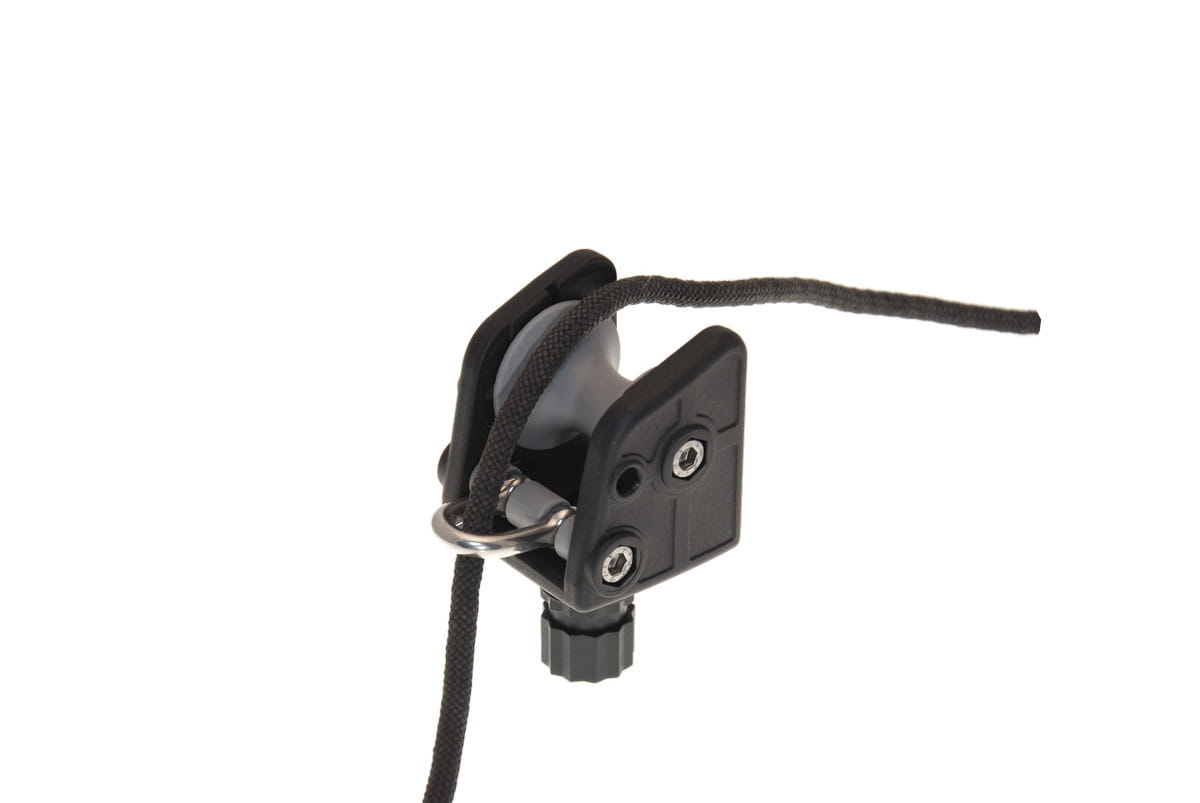

Lina przechodzi przez rolkę, która obraca się podczas jej przesuwania. Dzięki temu ruch liny jest płynniejszy, a kontakt z elementem prowadzącym ograniczony przede wszystkim do powierzchni obracającej się rolki.

Dodatkowe oczko prowadzące w kształcie litery D pomaga utrzymać linę w odpowiedniej pozycji.

Rolka prowadząca

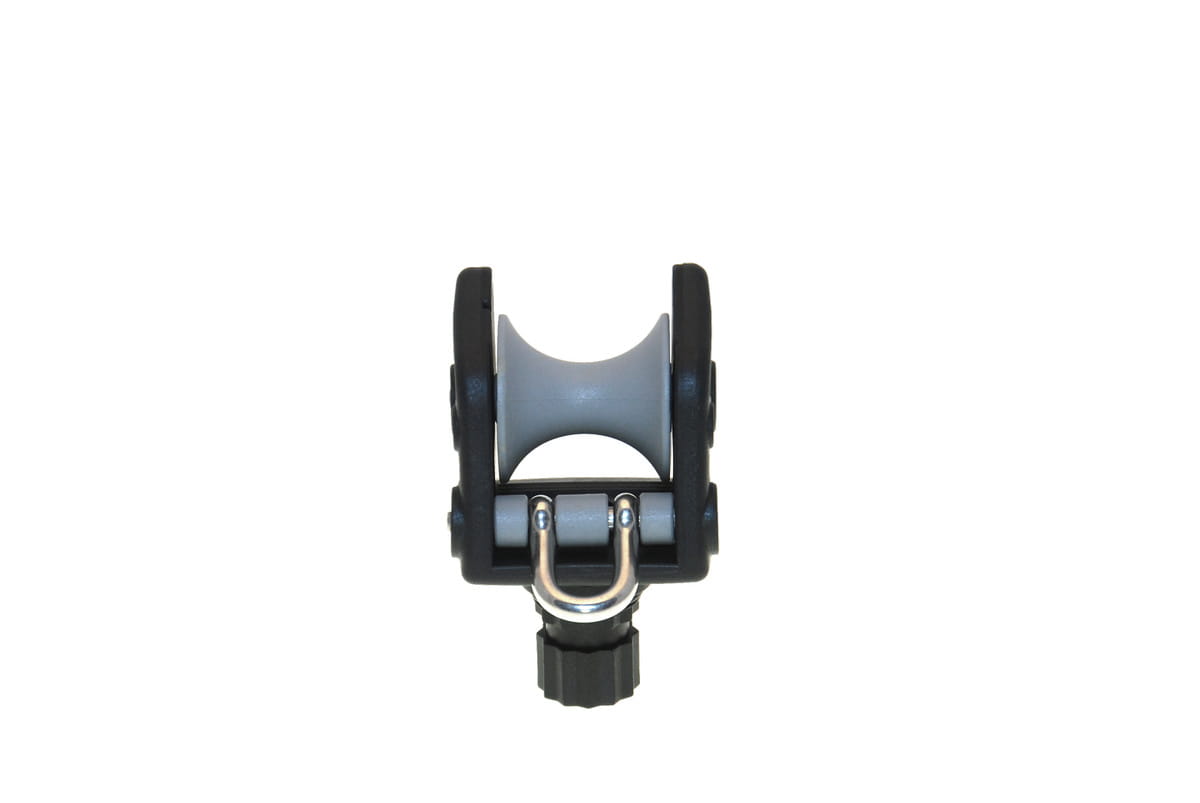

Centralnym elementem konstrukcji Ar002 jest swobodnie obracająca się rolka.

Jej zadaniem jest ułatwienie przesuwania liny podczas:

• wybierania kotwicy,

• opuszczania kotwicy,

• zmiany położenia jednostki,

• przygotowywania kotwicy do transportu.

Rolka obraca się wokół własnej osi, dzięki czemu lina nie musi przesuwać się bezpośrednio po nieruchomej powierzchni korpusu.

To rozwiązanie jest szczególnie przydatne podczas częstego korzystania z kotwicy, np. podczas wędkowania, gdy kotwica jest regularnie podnoszona i opuszczana przy zmianie stanowiska.

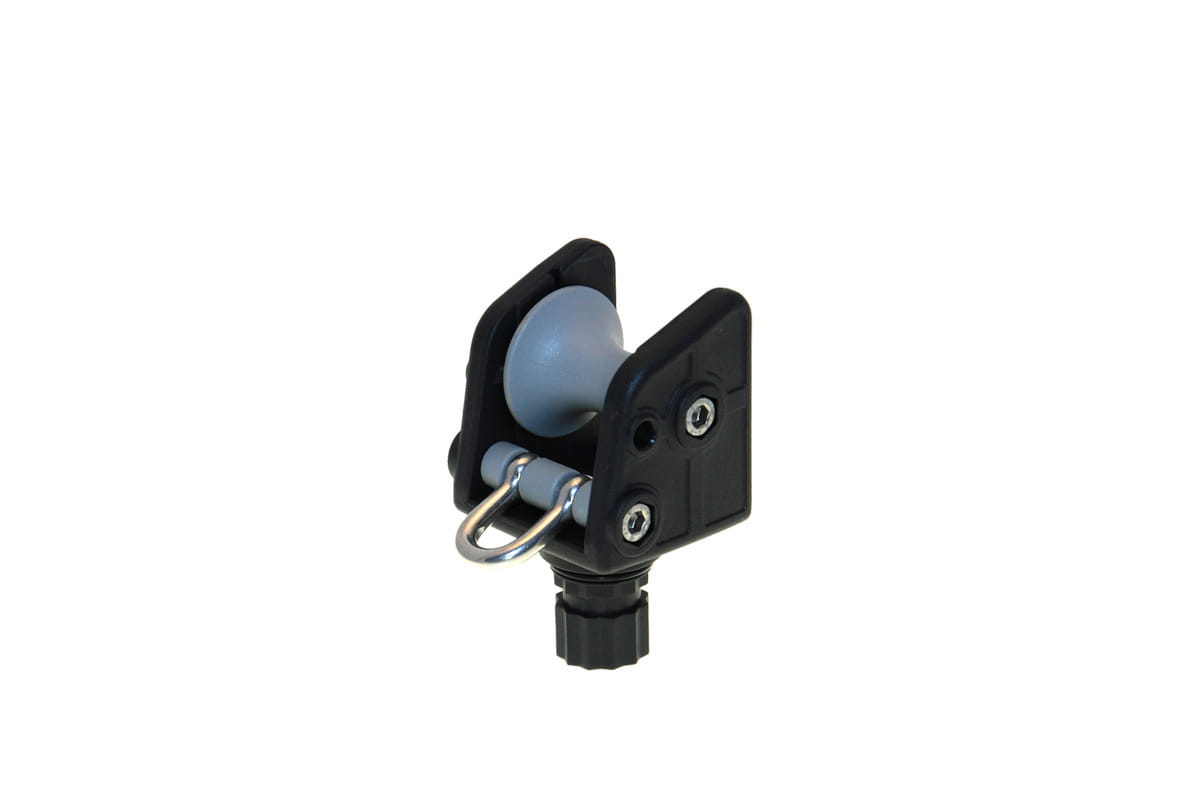

Prowadzące oczko w kształcie litery D

Ar002 posiada dodatkowe prowadzące oczko w kształcie litery D.

Jego zadaniem jest utrzymywanie liny w kontrolowanym torze.

Oczko ogranicza możliwość przypadkowego wysunięcia się liny poza obszar roboczy rolki i pomaga utrzymać ją w odpowiedniej pozycji podczas pracy.

Jest to szczególnie istotne przy zmianie kąta, pod którym lina wychodzi z jednostki.

Maksymalna masa kotwicy – 8 kg

BORIKA FASTen Ar002 przeznaczony jest do obsługi kotwic o masie do 8 kg.

Wartość ta określa maksymalną masę kotwicy, z którą element powinien być użytkowany zgodnie z przeznaczeniem.

Przy doborze całego systemu kotwicznego należy również uwzględnić warunki panujące na wodzie.

Fale, prąd oraz gwałtowne ruchy jednostki mogą powodować dynamiczne obciążenia liny i punktu prowadzenia kotwicy, dlatego nie należy dobierać wyposażenia wyłącznie na podstawie statycznej masy kotwicy.

Kompatybilność z liną

Ar002 jest przeznaczony do współpracy z liną o średnicy maksymalnej:

Ø 10 mm.

Przy wyborze liny należy uwzględnić jej średnicę oraz wytrzymałość odpowiednią do masy kotwicy i warunków użytkowania.

Nie należy stosować liny o większej średnicy niż dopuszczona dla danego elementu, ponieważ może to utrudnić jej prawidłowe prowadzenie przez rolkę i oczko.

Konstrukcja Ar002

Korpus Ar002 wykonany jest z poliamidu wzmacnianego włóknem szklanym.

Materiał ten zapewnia odpowiednią sztywność i wytrzymałość konstrukcji przy zachowaniu stosunkowo niewielkiej masy.

W konstrukcji zastosowano również elementy ze stali nierdzewnej klasy A2, które zapewniają odpowiednią odporność na warunki występujące podczas użytkowania na wodzie.

Adapter wyposażony jest dodatkowo w pierścień uszczelniający.

Adapter systemu BORIKA FASTen

Ar002 posiada adapter zakończony charakterystycznym wielowypustem w formie 12-ramiennej gwiazdy.

Jest to element umożliwiający połączenie rolki z odpowiednim zamkiem systemu BORIKA FASTen.

Takie rozwiązanie sprawia, że Ar002 może być wykorzystywany jako część większego, modułowego systemu wyposażenia jednostki.

Dzięki temu użytkownik nie musi traktować rolki jako elementu zamontowanego na stałe. Po zastosowaniu odpowiedniej podstawy i zamka może ją w razie potrzeby wypiąć i zastąpić innym kompatybilnym akcesorium.

Możliwość ustawienia elementu

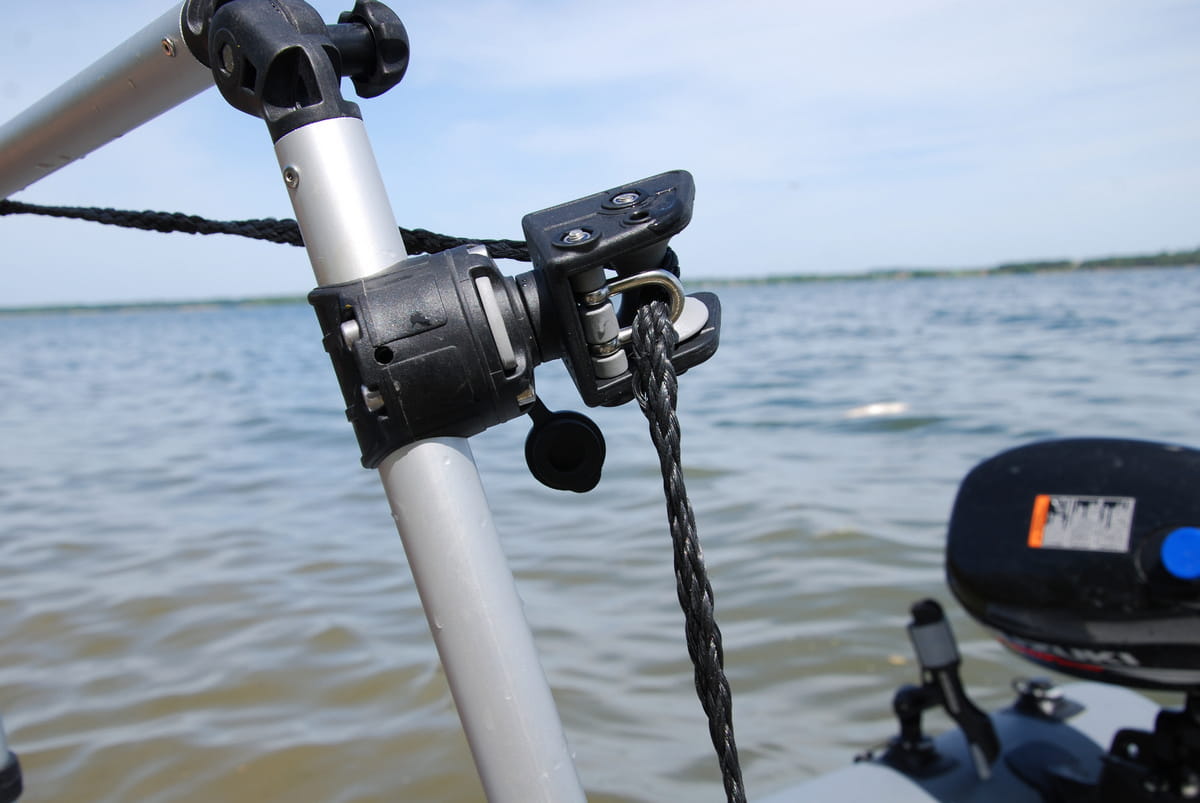

Połączenie adaptera z odpowiednim zamkiem systemu FASTen pozwala na wykorzystanie modułowego charakteru systemu.

W zależności od zastosowanej podstawy i konfiguracji można dobrać miejsce oraz sposób prowadzenia liny odpowiednio do konstrukcji jednostki.

Jest to szczególnie istotne w przypadku pontonów i niewielkich łodzi, gdzie przestrzeń do montażu akcesoriów jest ograniczona.

Montaż BORIKA FASTen Ar002

Sam Ar002 jest elementem montowanym do odpowiedniej podstawy systemu FASTen, dlatego sposób instalacji zależy od tego, jaki rodzaj podstawy został zastosowany na konkretnej jednostce.

Montaż można przeprowadzić według następującej kolejności:

1. Wybór miejsca

Należy wybrać miejsce, w którym lina kotwiczna będzie mogła swobodnie przechodzić przez rolkę i wychodzić poza burtę.

Najlepiej, aby tor liny był możliwie prosty i nie powodował kontaktu z ostrymi krawędziami.

2. Montaż odpowiedniej podstawy FASTen

Do jednostki należy zamontować podstawę odpowiednią dla rodzaju powierzchni.

W zależności od konstrukcji jednostki może to być rozwiązanie przeznaczone do:

• powierzchni PVC,

• powierzchni sztywnej,

• profilu montażowego,

• innego kompatybilnego punktu mocowania FASTen.

Podstawa nie jest częścią standardowego zestawu Ar002, dlatego należy dobrać ją osobno lub zastosować odpowiedni komplet montażowy. W ofercie BORIKA występują między innymi wersje Ar002 z zestawem do montażu na pontonie PVC.

3. Osadzenie Ar002

Adapter Ar002 należy wsunąć w kompatybilny zamek FASTen.

Następnie należy upewnić się, że element został prawidłowo zablokowany.

4. Sprawdzenie pozycji

Przed rozpoczęciem użytkowania należy sprawdzić, czy rolka znajduje się w odpowiednim miejscu względem krawędzi burty.

Lina powinna być prowadzona możliwie płynnie i bez zbędnych załamań.

5. Przeprowadzenie liny

Linę kotwiczną należy przeprowadzić przez prowadzące elementy Ar002 w sposób zapewniający jej prawidłowe prowadzenie podczas podnoszenia i opuszczania kotwicy.

6. Kontrola

Po zamontowaniu należy sprawdzić:

• prawidłowe zablokowanie adaptera,

• swobodne obracanie rolki,

• prawidłowe prowadzenie liny,

• brak kontaktu liny z ostrymi krawędziami,

• stabilność całego zestawu.

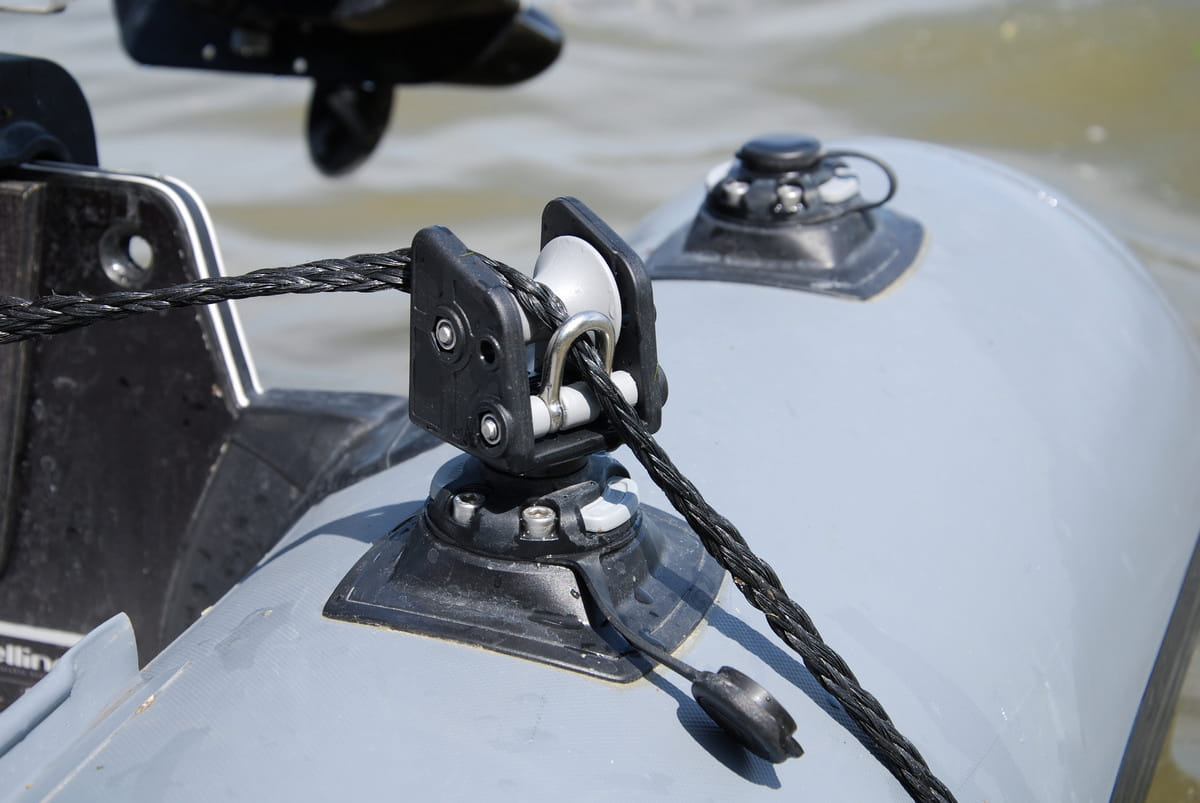

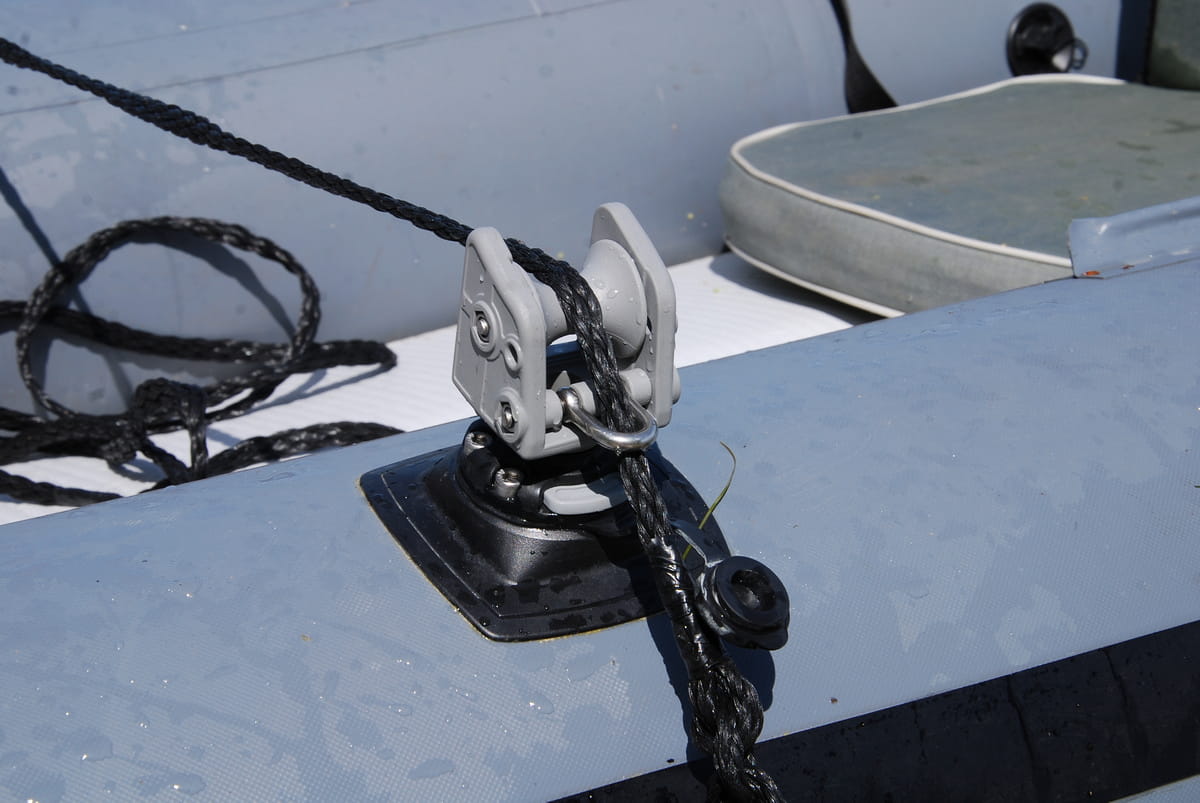

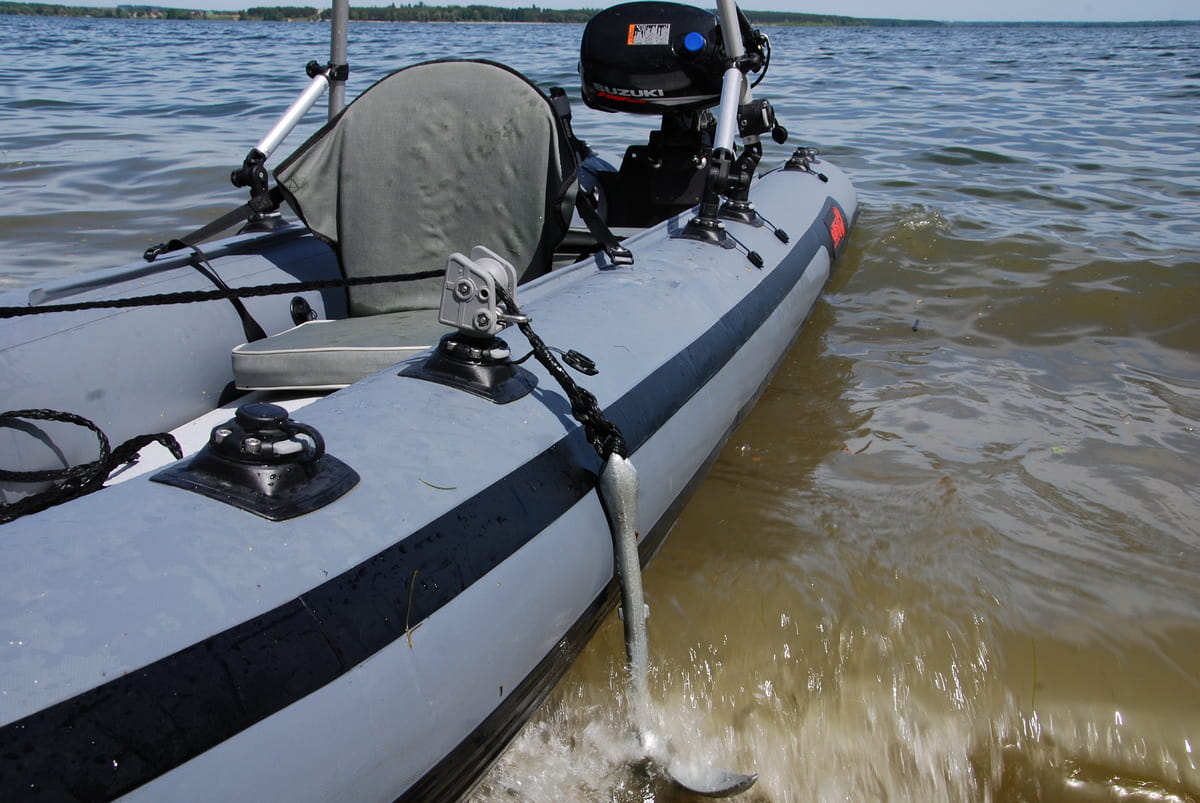

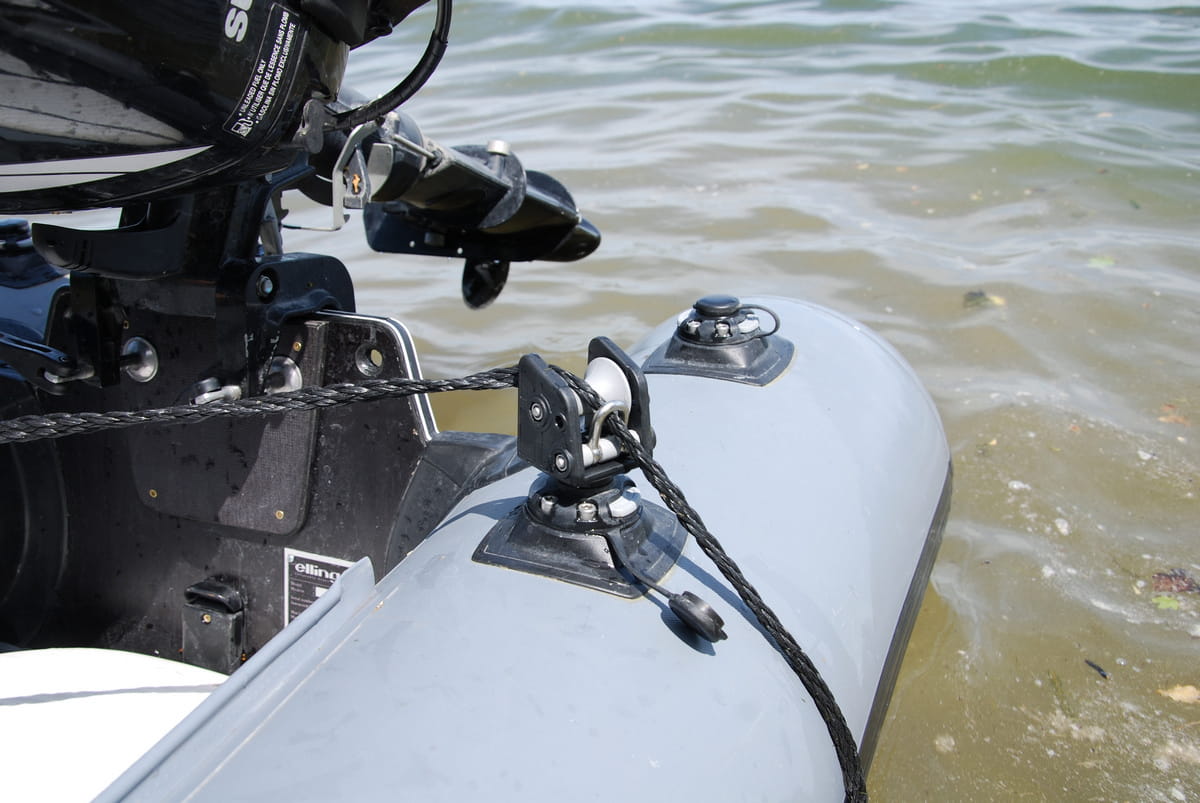

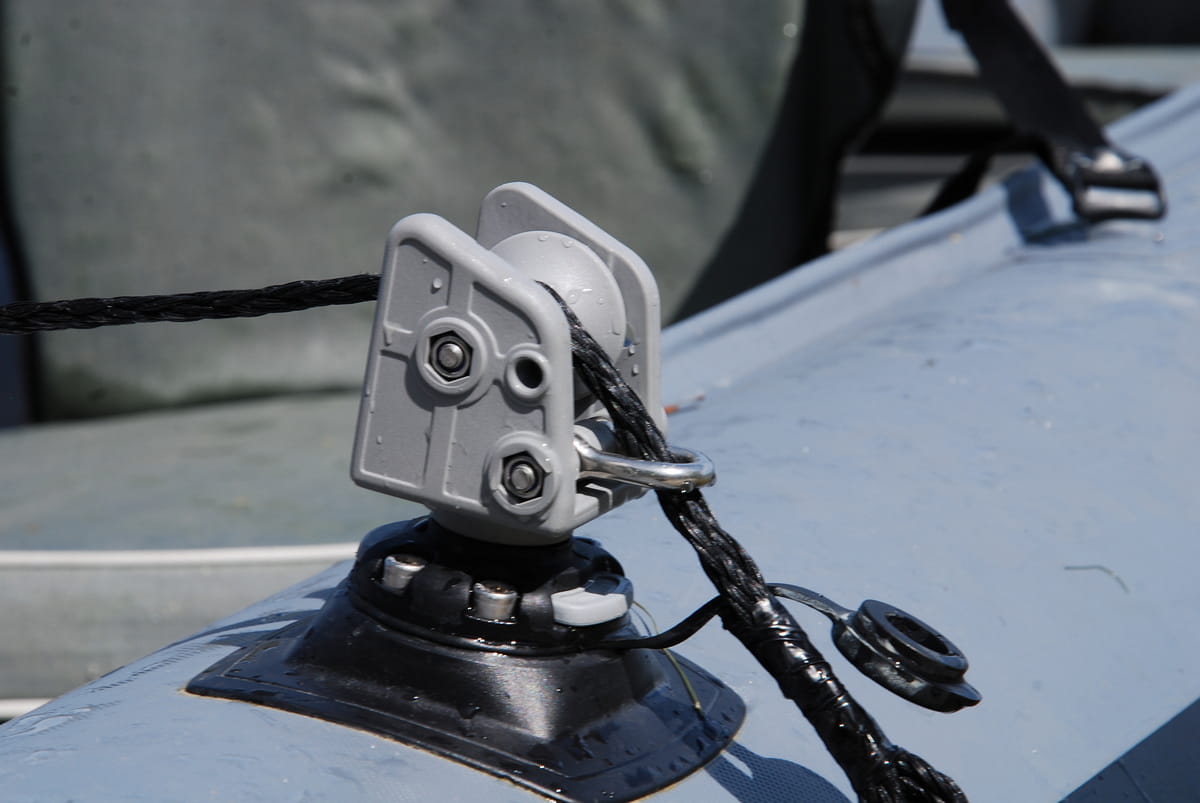

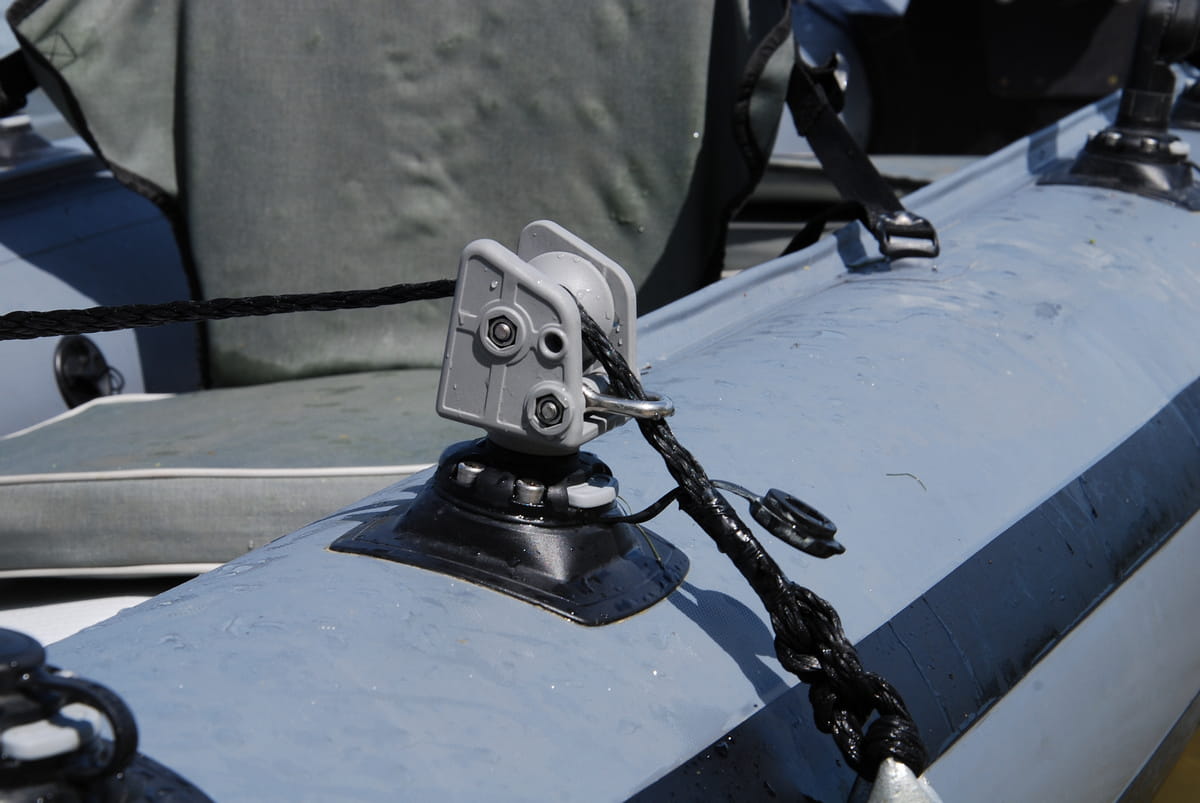

Montaż na pontonie PVC

W przypadku pontonu PVC należy zastosować odpowiednią podstawę montażową FASTen przeznaczoną do przyklejenia do powierzchni pontonu.

BORIKA oferuje między innymi wariant ARp002, będący rolkowym zespołem kotwicy z zestawem przeznaczonym do montażu na nadmuchiwanej burcie.

Oznacza to, że przy zakupie samego Ar002 należy zwrócić uwagę na sposób montażu.

Ar002 – sam rolkowy zespół

ARp002 – rolkowy zespół z zestawem do montażu na pontonie PVC

Jest to istotna różnica przy kompletowaniu wyposażenia.

Montaż na łodzi z powierzchnią sztywną

W przypadku łodzi z twardym pokładem lub burtą należy dobrać odpowiednią podstawę FASTen przeznaczoną do danego rodzaju powierzchni.

Po zamontowaniu podstawy Ar002 można szybko wpiąć do systemu.

Takie rozwiązanie pozwala zachować stały punkt montażowy i jednocześnie możliwość szybkiego demontażu rolki.

Ar002 a uchwyt kotwicy AL002

Ar002 i AL002 pełnią różne funkcje.

AL002 jest uchwytem kotwicy wyposażonym w mechanizm blokujący linę.

Ar002 jest natomiast rolkowym zespołem prowadzenia kotwicy. Jego głównym zadaniem jest ułatwienie przesuwania i prowadzenia liny.

W praktyce oba elementy mogą się wzajemnie uzupełniać.

Przykładowy układ może wyglądać następująco:

kotwica → lina → Ar002 → AL002 → wnętrze jednostki

Ar002 prowadzi linę, natomiast AL002 umożliwia jej blokowanie.

Takie rozwiązanie pozwala stworzyć wygodny system podnoszenia, prowadzenia i zabezpieczania kotwicy.

Ar002 a ARr002

W ofercie BORIKA FASTen znajdują się również rolki kotwiczne oznaczone jako ARr002.

Nie należy utożsamiać tych modeli wyłącznie na podstawie podobnego oznaczenia.

Ar002 jest rolkowym zespołem przeznaczonym do montażu w systemie FASTen i wyposażonym w adapter oraz elementy mocujące.

ARr002 jest natomiast określany jako kotwiczny rym-rolik z prowadzącym pierścieniem dla liny i stanowi inną konfigurację produktu.

Przy kompletowaniu wyposażenia warto więc sprawdzić dokładny symbol produktu oraz sposób jego montażu.

Ar002 a ARp002

To szczególnie ważne w przypadku właścicieli pontonów.

BORIKA oferuje ARp002 jako wersję wyposażoną w zestaw umożliwiający montaż na nadmuchiwanej burcie.

Współpraca z systemem FASTen

Jedną z najważniejszych zalet Ar002 jest jego zgodność z filozofią BORIKA FASTen.

System FASTen pozwala tworzyć modułowe wyposażenie łodzi poprzez wykorzystanie wspólnych punktów montażowych.

W praktyce jedna podstawa może służyć do montażu różnych akcesoriów.

Pozwala to ograniczyć liczbę stałych elementów zamontowanych na łodzi i ułatwia dostosowanie jednostki do aktualnego zastosowania.

Zastosowanie podczas wędkowania

Ar002 szczególnie dobrze sprawdzi się na jednostkach wykorzystywanych do wędkowania.

Podczas łowienia kotwica może być wielokrotnie:

• opuszczana,

• podnoszona,

• przenoszona,

• ponownie opuszczana w innym miejscu.

Rolka prowadząca ułatwia te czynności i pomaga utrzymać linę w odpowiednim torze.

Dzięki temu obsługa kotwicy staje się bardziej uporządkowana i wygodna.

Konserwacja

Po użytkowaniu w wodzie słonej zaleca się przepłukanie elementu świeżą wodą.

Należy również okresowo sprawdzać:

• stan rolki,

• swobodę jej obrotu,

• stan prowadzącego oczka,

• adapter,

• pierścień uszczelniający,

• śruby i nakrętki,

• stan podstawy montażowej,

• stan liny kotwicznej.

Jeżeli rolka zacznie obracać się z wyraźnym oporem, należy sprawdzić, czy w jej obrębie nie znajdują się piasek, zabrudzenia lub sól.

Materiały

Korpus: poliamid wzmacniany włóknem szklanym

Elementy mocujące: stal nierdzewna A2

Adapter: element kompatybilny z systemem FASTen

Uszczelnienie: pierścień uszczelniający.

Zastosowanie materiałów odpornych na warunki wodne sprawia, że Ar002 jest odpowiedni do regularnego użytkowania na łodziach i pontonach.

Zawartość zestawu

W skład zestawu Ar002 wchodzą:

• rolkowy zespół kotwicy,

• rolka prowadząca,

• prowadzące oczko w kształcie litery D,

• adapter montażowy,

• pierścień uszczelniający,

• 2 × śruba M6 × 55 DIN 912,

• 2 × nakrętka samohamowna M6 DIN 985.

Uwaga: odpowiednia podstawa montażowa FASTen jest dobierana zależnie od rodzaju jednostki i nie stanowi standardowego wyposażenia samego Ar002.

Dane techniczne

Producent: BORIKA FASTen
Model: Ar002
Typ: rolkowy zespół do kotwicy
Przeznaczenie: podnoszenie i opuszczanie kotwicy
Maksymalna masa kotwicy: 8 kg
Maksymalna średnica liny: 10 mm
Prowadzenie liny: rolka + prowadzące oczko D
Adapter: system BORIKA FASTen
Materiał korpusu: poliamid wzmacniany włóknem szklanym
Materiał elementów mocujących: stal nierdzewna A2
Wymiary: ok. 99 × 61 × 52 mm
Masa: ok. 169 g.

Dla kogo przeznaczony jest BORIKA FASTen Ar002?

Ar002 będzie dobrym rozwiązaniem dla użytkowników, którzy chcą:

• usprawnić obsługę kotwicy,

• ograniczyć tarcie podczas przesuwania liny,

• uporządkować prowadzenie liny kotwicznej,

• zamontować rolkę w ramach systemu FASTen,

• stworzyć modułowy system wyposażenia łodzi,

• korzystać z jednego systemu montażowego dla różnych akcesoriów.

Szczególnie dobrze sprawdzi się na łodziach wędkarskich, pontonach, kajakach oraz niewielkich jednostkach rekreacyjnych.

Podsumowanie

BORIKA FASTen Ar002 to kompaktowy i solidny rolkowy zespół przeznaczony do wygodnego prowadzenia liny podczas podnoszenia i opuszczania kotwicy.

Zastosowanie obracającej się rolki ogranicza tarcie podczas przesuwania liny, natomiast prowadzące oczko w kształcie litery D pomaga utrzymać ją w odpowiednim położeniu.

Ar002 obsługuje kotwice o masie do 8 kg i współpracuje z liną o średnicy do 10 mm. Korpus wykonany z poliamidu wzmacnianego włóknem szklanym oraz elementy ze stali nierdzewnej A2 zapewniają trwałość i odporność odpowiednią do zastosowań na wodzie.

Dzięki kompatybilności z systemem BORIKA FASTen rolkę można łatwo zintegrować z istniejącym wyposażeniem jednostki oraz dobrać odpowiednią podstawę montażową do konkretnej powierzchni.

Ar002 jest szczególnie dobrym wyborem dla użytkowników, którzy chcą stworzyć wygodny i uporządkowany system obsługi kotwicy, bez konieczności wykonywania stałego, dedykowanego mocowania dla rolki.
