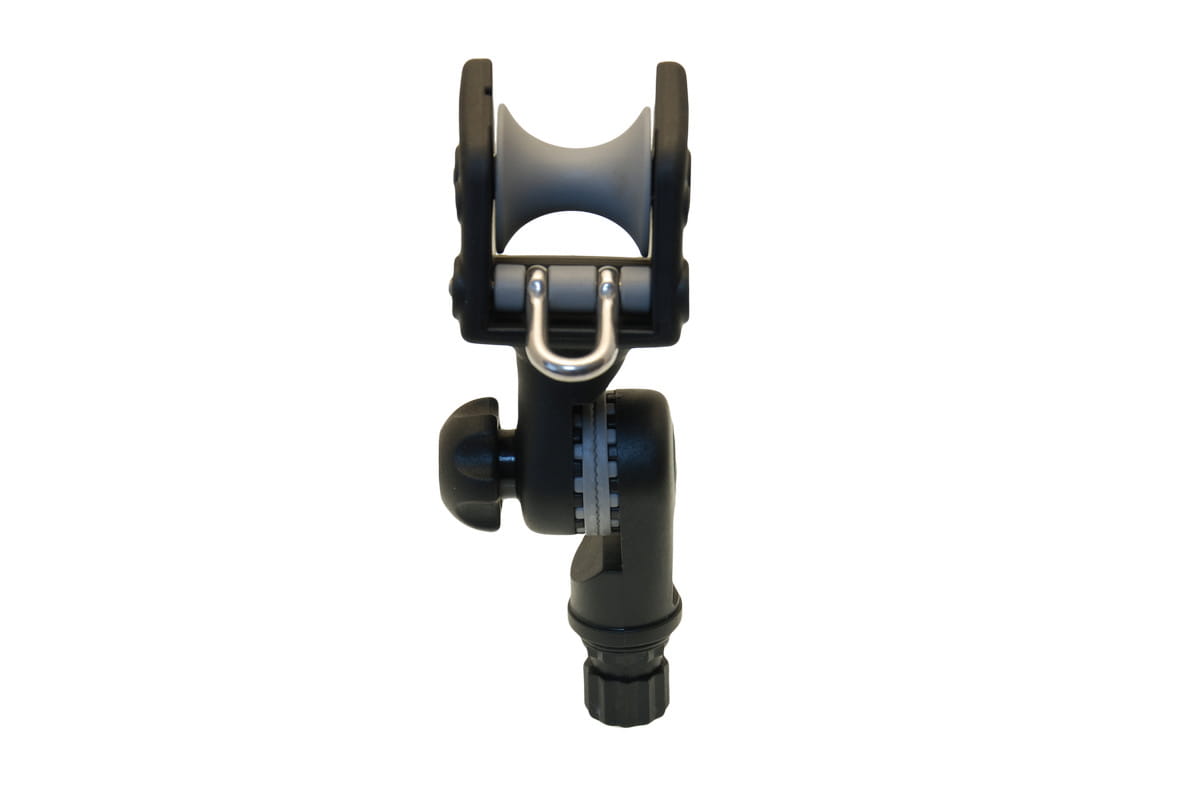

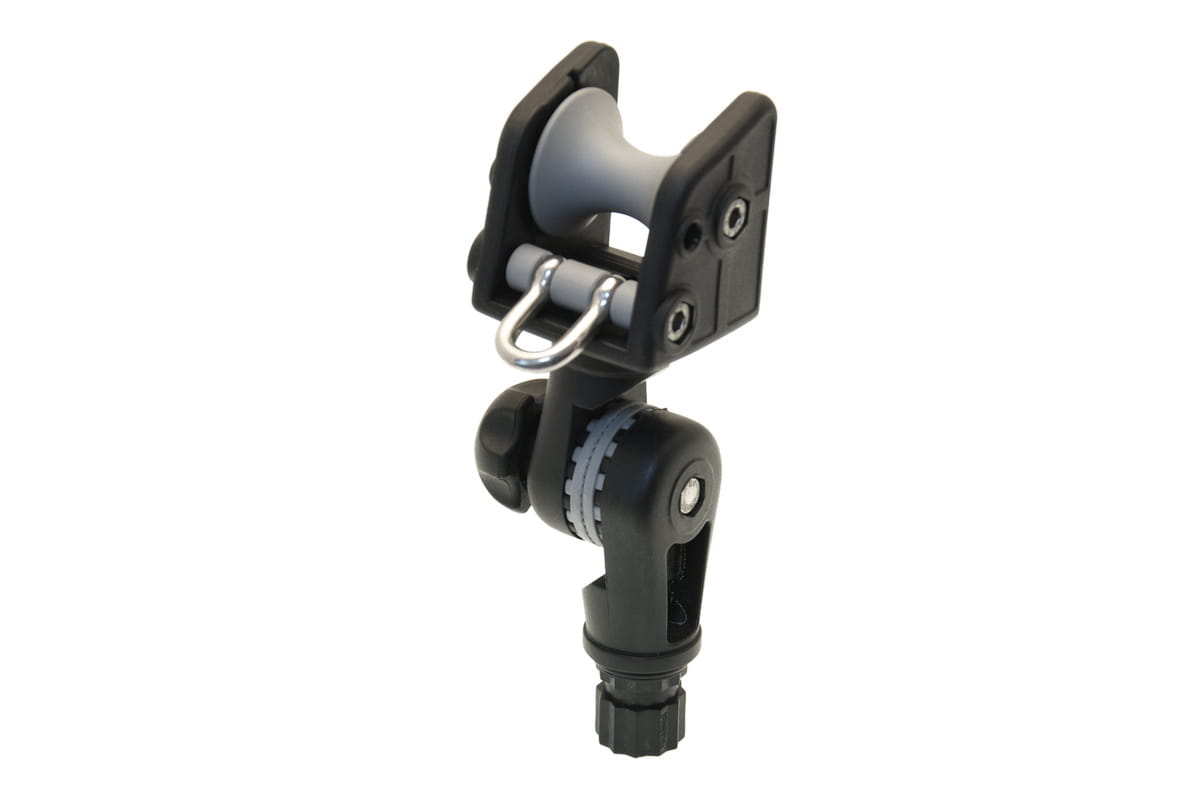

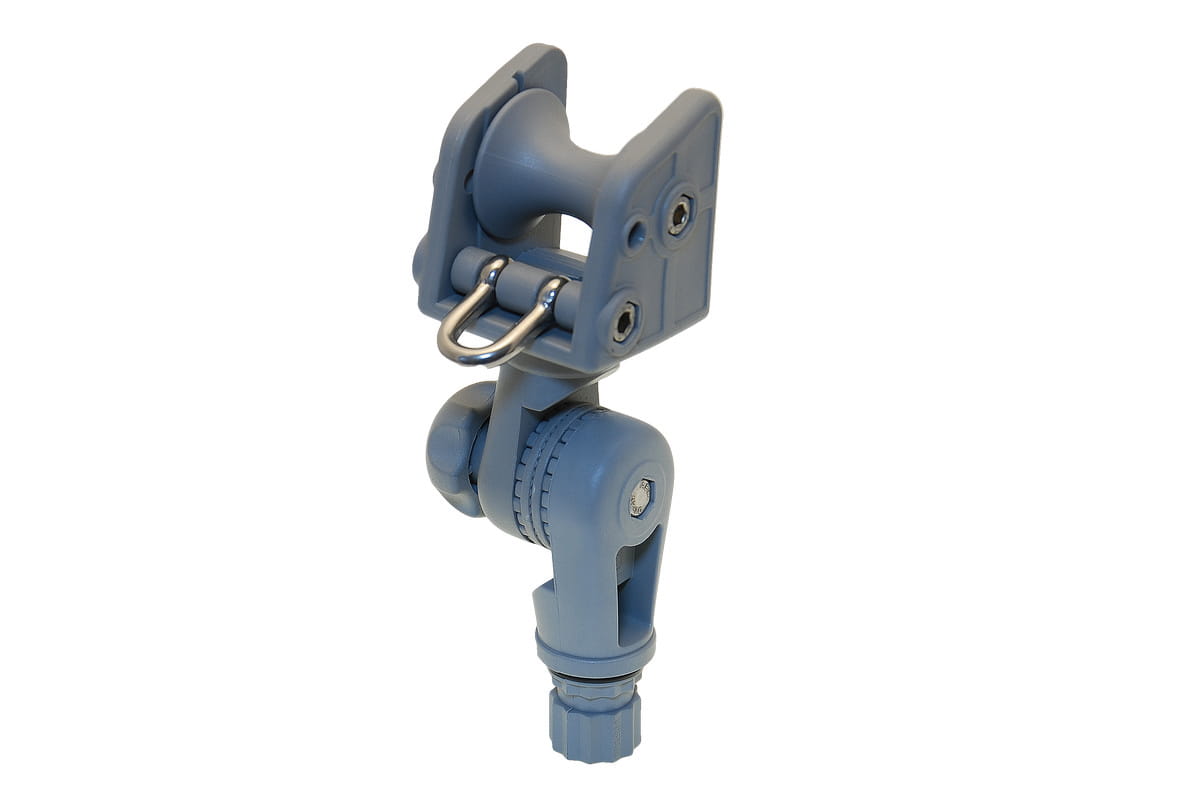

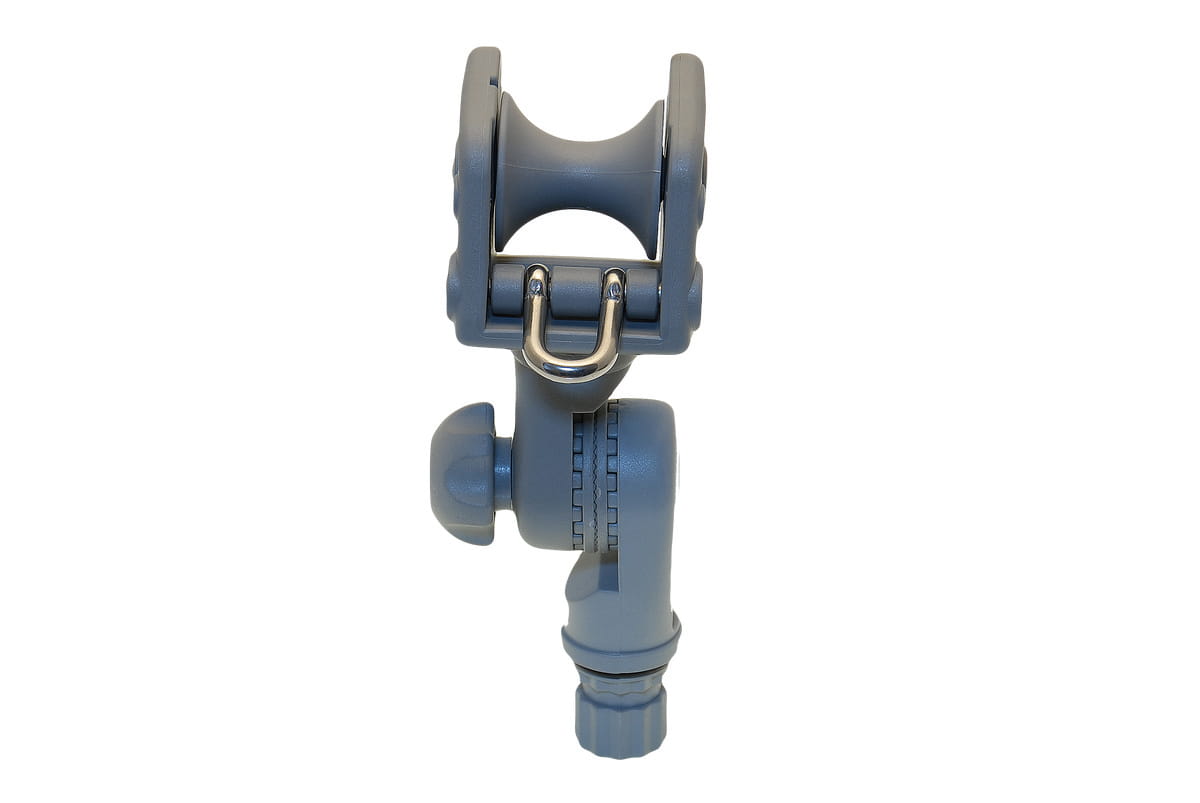

BORIKA FASTen Ar003 – rolka kotwiczna z mechanizmem uchylnym

BORIKA FASTen Ar003 to profesjonalna rolka kotwiczna wyposażona w mechanizm uchylny, przeznaczona do wygodnego opuszczania i podnoszenia kotew o masie do 8 kg. Konstrukcja została opracowana z myślą o łodziach, pontonach, kajakach oraz innych jednostkach pływających wyposażonych w system montażowy BORIKA FASTen.

W odróżnieniu od standardowej rolki Ar002, model Ar003 posiada możliwość regulacji kąta nachylenia całego zespołu, dzięki czemu można lepiej dopasować jego położenie do konstrukcji burty, dziobu oraz kierunku prowadzenia liny kotwicznej.

Zastosowanie mechanizmu uchylnego jest szczególnie praktyczne na pontonie PVC, gdzie odpowiednie ustawienie rolki pozwala wyprowadzić linę poza obrys burty i ograniczyć jej kontakt z powierzchnią tuby.

Rolka wyposażona jest w swobodnie obracający się element prowadzący oraz prowadzącą pętlę ze stali nierdzewnej, która pomaga utrzymać linę w prawidłowym torze podczas opuszczania i podnoszenia kotwicy. Model jest przystosowany do lin o średnicy do 10 mm.

Najważniejsze zalety BORIKA FASTen Ar003

• rolka przeznaczona do kotew o masie do 8 kg,

• mechanizm uchylny umożliwiający regulację położenia rolki,

• możliwość dopasowania ustawienia do konstrukcji łodzi,

• płynnie obracająca się rolka,

• prowadząca pętla wykonana ze stali nierdzewnej,

• przystosowana do lin o średnicy do 10 mm,

• kompatybilność z uniwersalnym zamkiem BORIKA FASTen,

• możliwość zmiany ustawienia korpusu w zamku o 30° wokół własnej osi,

• konstrukcja wykonana z wytrzymałego poliamidu,

• niewielka masa wynosząca około 269 g,

• możliwość szybkiego demontażu z zamka FASTen,

• możliwość wykorzystania jako element większego, modułowego systemu wyposażenia łodzi.

Zastosowanie

Głównym zadaniem Ar003 jest prowadzenie liny kotwicznej podczas opuszczania i podnoszenia kotwy.

Rolka może być stosowana między innymi na:

• pontonach PVC,

• łodziach pneumatycznych,

• łodziach wędkarskich,

• łodziach aluminiowych,

• łodziach laminatowych,

• kajakach wędkarskich,

• niewielkich łodziach motorowych,

• jednostkach rekreacyjnych,

• innych jednostkach wyposażonych w kompatybilny system FASTen.

Ar003 sprawdzi się szczególnie tam, gdzie konieczne jest zmienne ustawienie rolki względem burty.

Mechanizm uchylny pozwala dopasować jej położenie do aktualnej pozycji jednostki i kierunku, w którym prowadzona jest lina.

Do czego służy rolka kotwiczna?

Podczas podnoszenia kotwy lina przesuwa się pomiędzy kotwicą a jednostką.

Bez odpowiedniego prowadzenia może ona ocierać się o:

• burtę,

• krawędź pokładu,

• tubę pontonu,

• elementy wyposażenia,

• inne powierzchnie znajdujące się na drodze liny.

Ar003 tworzy kontrolowany punkt prowadzenia liny.

Obracająca się rolka ułatwia przesuwanie liny, natomiast prowadząca pętla pomaga utrzymać ją w odpowiednim miejscu.

Dzięki temu obsługa kotwicy jest bardziej płynna i uporządkowana.

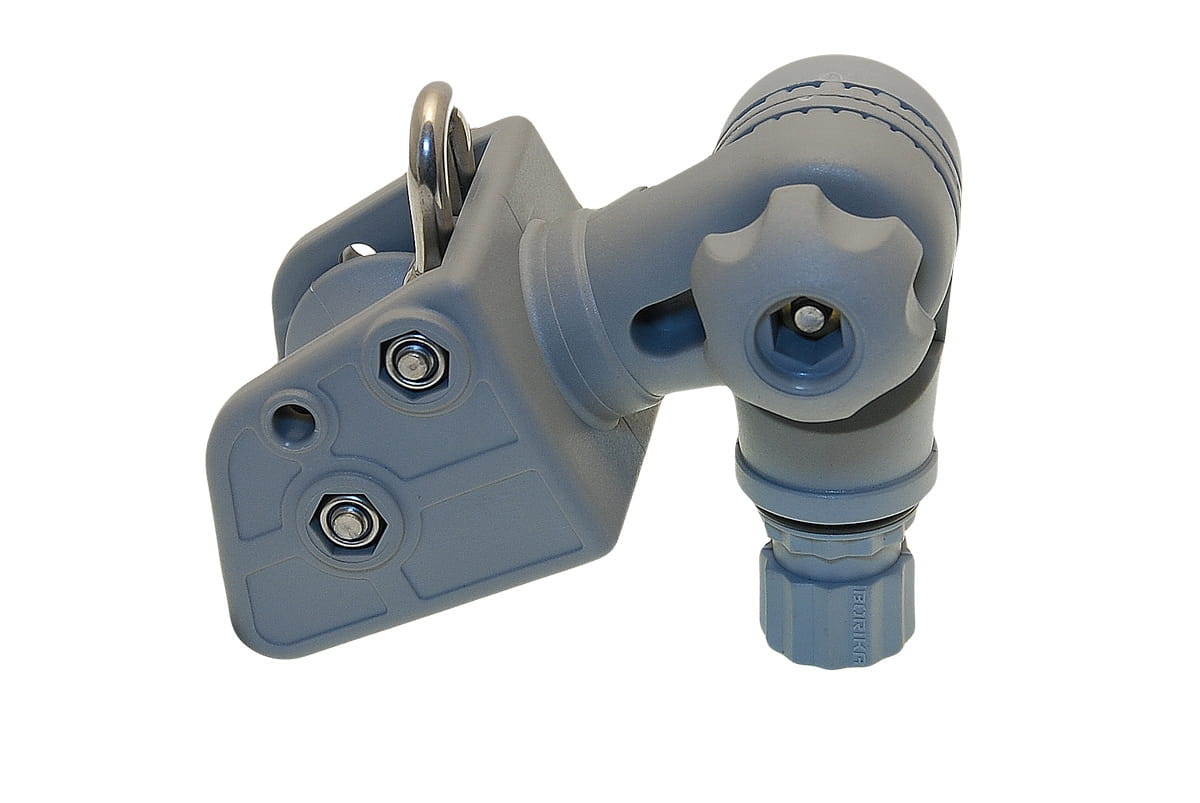

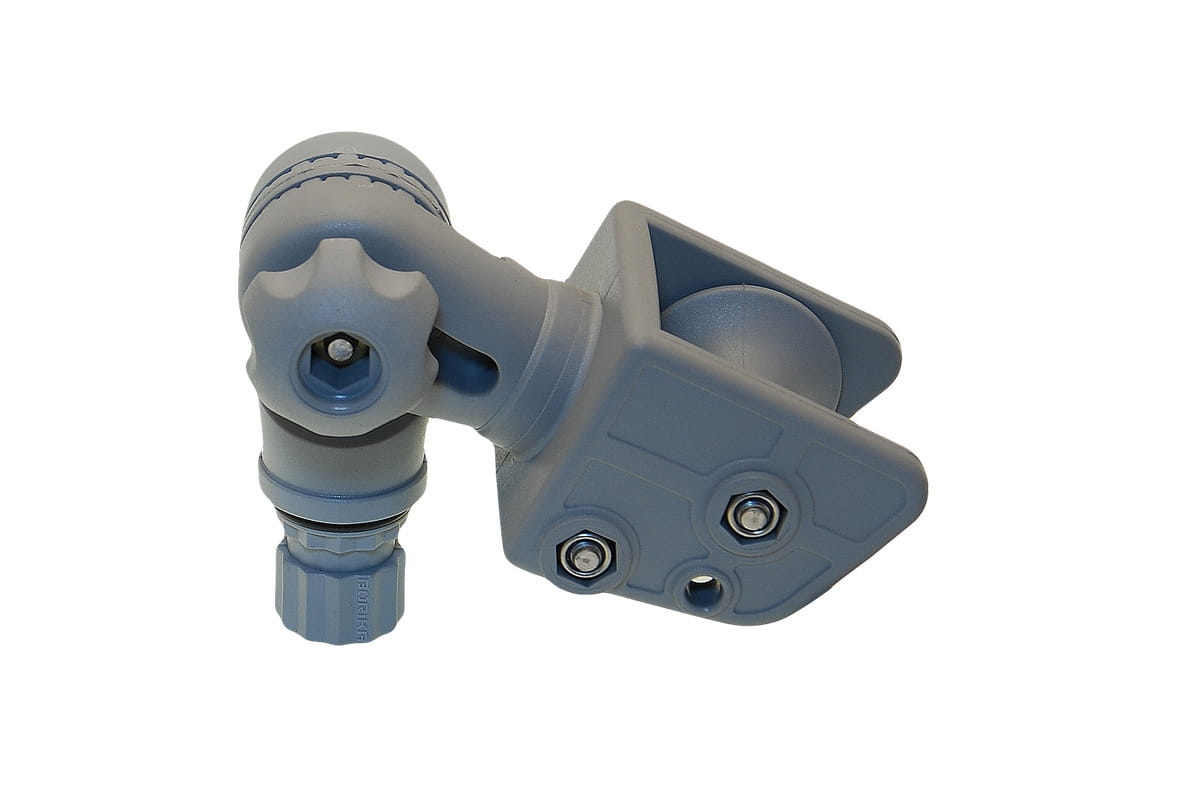

Mechanizm uchylny – najważniejsza cecha Ar003

Największą różnicą pomiędzy Ar003 a podstawową rolką Ar002 jest zastosowanie mechanizmu uchylnego.

Pozwala on zmienić kąt położenia rolki względem podstawy.

Jest to szczególnie przydatne na jednostkach, na których lina kotwiczna nie wychodzi z burty pod jednym, stałym kątem.

Dzięki regulacji użytkownik może ustawić rolkę tak, aby:

• lina wychodziła poza burtę,

• ograniczyć jej kontakt z powierzchnią pontonu,

• dopasować prowadzenie do kształtu dziobu,

• poprawić tor przesuwania liny,

• dostosować pozycję rolki do miejsca montażu.

Takie rozwiązanie zwiększa uniwersalność całego układu kotwicznego.

Regulacja położenia

Mechanizm uchylny wykorzystuje połączenie uchylne ze sprężyną oraz podkładkami Dp230 z wielowypustem 7,5°.

Położenie można ustawiać skokowo, co pozwala dopasować rolkę do konkretnej jednostki.

Po wybraniu odpowiedniego kąta mechanizm jest blokowany za pomocą:

• śruby M6 × 50 DIN 931,

• sześciokątnego pokrętła,

• nakrętki M6 DIN 934.

Dzięki temu regulacja nie wymaga skomplikowanych narzędzi i może zostać przeprowadzona bezpośrednio podczas konfiguracji wyposażenia.

Regulacja korpusu w zamku FASTen

Dodatkową możliwością jest ustawienie korpusu rolki w zamku.

Korpus może zostać przestawiony o 30° wokół własnej osi poprzez wyjęcie go z zamka i ponowne osadzenie w wybranej pozycji.

Pozwala to jeszcze dokładniej dopasować kierunek prowadzenia liny.

Połączenie:

regulacji w zamku + mechanizmu uchylnego

daje znacznie większe możliwości ustawienia Ar003 niż w przypadku klasycznej, nieruchomej rolki.

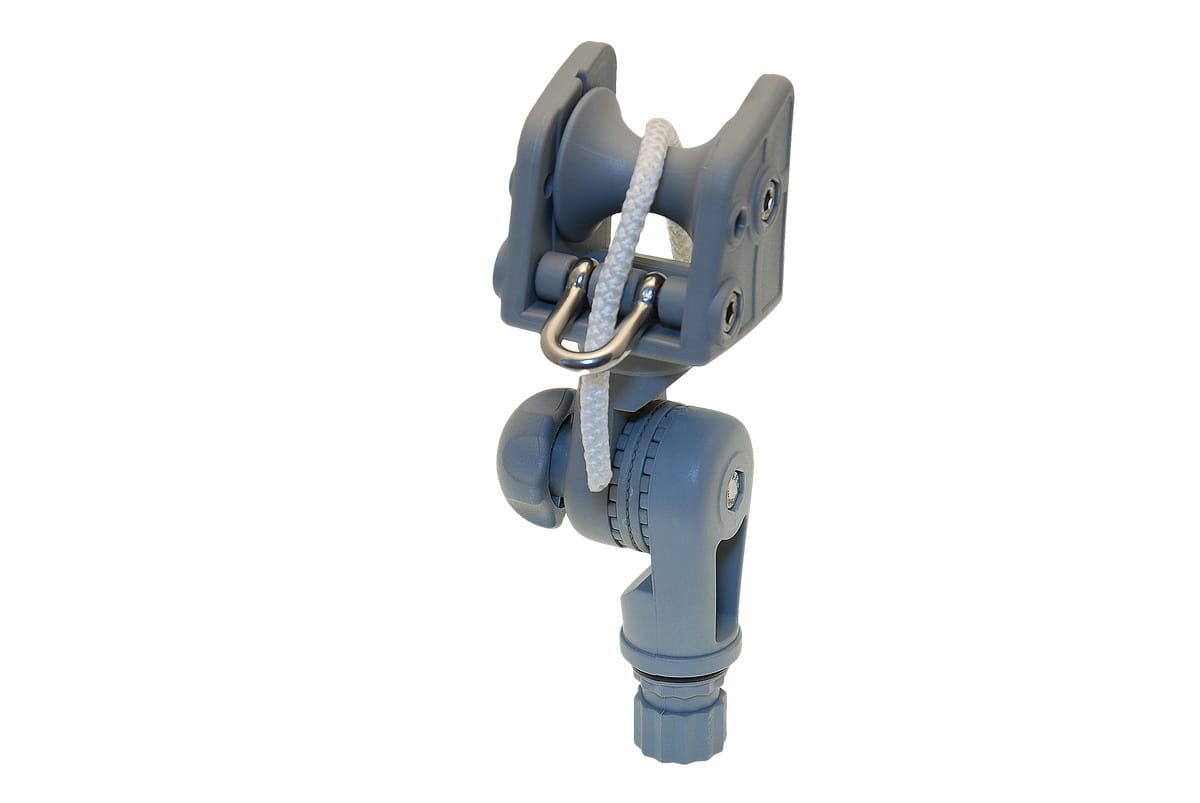

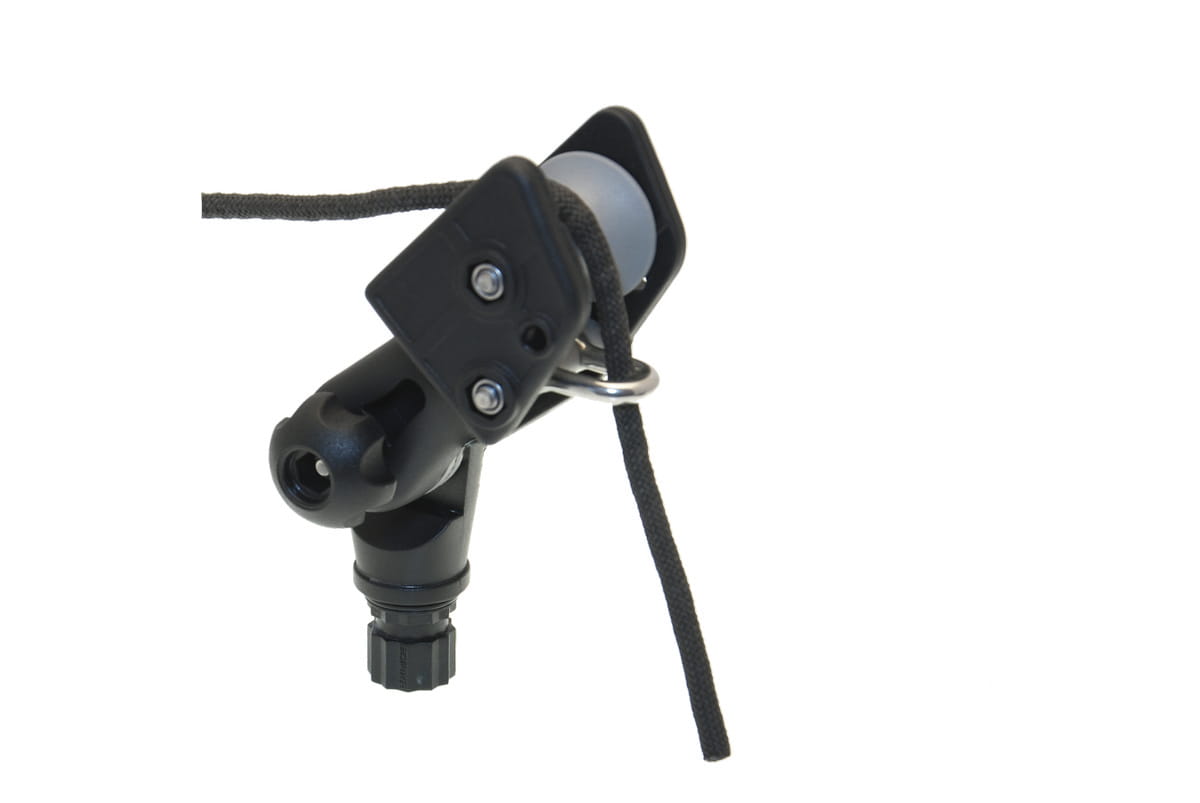

Prowadząca pętla ze stali nierdzewnej

Ar003 wyposażony jest w prowadzącą pętlę wykonaną ze stali nierdzewnej.

Jej zadaniem jest kontrolowanie kierunku przesuwania liny oraz ograniczenie możliwości przypadkowego wysunięcia się jej poza rolkę.

Pętla pomaga również utrzymać linę w odpowiednim torze podczas:

• opuszczania kotwy,

• podnoszenia kotwy,

• zmiany kąta pracy,

• pracy jednostki na falach.

Dzięki temu lina pozostaje prowadzona w sposób bardziej przewidywalny.

Maksymalna masa kotwy – 8 kg

Ar003 przeznaczony jest do obsługi kotew o masie do 8 kg.

Przy wyborze kompletnego systemu kotwicznego należy jednak pamiętać, że podczas pracy na wodzie występują również obciążenia dynamiczne.

Na obciążenie wpływają między innymi:

• fala,

• prąd,

• ruch jednostki,

• gwałtowne wybieranie liny,

• szarpnięcia kotwy.

Dlatego cały system kotwiczny powinien być dobrany odpowiednio do rodzaju jednostki i warunków, w których będzie użytkowany.

Kompatybilność z liną

Ar003 przeznaczony jest do współpracy z linami o średnicy:

do 10 mm.

Przed zastosowaniem należy upewnić się, że lina swobodnie przechodzi przez wszystkie elementy prowadzące.

Nie zaleca się stosowania liny o większej średnicy niż przewidziana przez producenta.

Konstrukcja i materiały

Korpus rolki wykonany jest z poliamidu wzmacnianego włóknem szklanym.

Materiał ten charakteryzuje się wysoką wytrzymałością mechaniczną przy zachowaniu stosunkowo niewielkiej masy.

Elementy mocujące oraz sprężyna wykonane są ze stali nierdzewnej A2.

W konstrukcji zastosowano również element z mosiądzu – nakrętkę M6.

Zestawienie tych materiałów pozwala uzyskać konstrukcję odpowiednią do zastosowania w środowisku wodnym.

System montażowy BORIKA FASTen

Ar003 jest przeznaczony do montażu w uniwersalnym zamku BORIKA FASTen.

Jest to istotna zaleta systemu FASTen, ponieważ użytkownik może wykorzystać jeden punkt montażowy do różnych akcesoriów.

Po zamontowaniu odpowiedniego zamka na jednostce rolkę można:

• szybko zamontować,

• wyjąć,

• zastąpić innym akcesorium,

• zmienić jej konfigurację,

• dopasować położenie.

Pozwala to ograniczyć liczbę elementów zamontowanych na stałe na łodzi.

Montaż Ar003 – podstawowa konfiguracja

Montaż Ar003 wymaga zastosowania odpowiedniej podstawy oraz zamka FASTen dopasowanego do rodzaju powierzchni.

Sama rolka jest elementem systemowym i jej sposób zamocowania do jednostki zależy od zastosowanej podstawy.

Krok 1 – wybór miejsca

W pierwszej kolejności należy wybrać miejsce, w którym lina będzie mogła swobodnie wychodzić poza burtę.

W przypadku pontonu szczególnie istotne jest ustawienie rolki tak, aby lina nie ocierała o tubę.

Krok 2 – montaż zamka FASTen

Do jednostki należy zamontować odpowiedni zamek FASTen lub kompletną podstawę wyposażoną w taki zamek.

Rodzaj podstawy należy dobrać do powierzchni montażowej.

Krok 3 – zamontowanie Ar003

Adapter rolki należy umieścić w zamku FASTen i prawidłowo zablokować.

Przed rozpoczęciem pracy należy sprawdzić stabilność połączenia.

Krok 4 – ustawienie kierunku

Korpus Ar003 można ustawić w zamku w odpowiedniej pozycji.

Producent przewiduje możliwość zmiany ustawienia o 30° wokół osi poprzez zmianę pozycji elementu w zamku.

Krok 5 – regulacja kąta uchylenia

Następnie należy ustawić właściwy kąt za pomocą mechanizmu uchylnego.

Regulacja pozwala dopasować rolkę do kształtu burty oraz kierunku prowadzenia liny.

Krok 6 – zablokowanie mechanizmu

Po uzyskaniu właściwego położenia należy zablokować mechanizm za pomocą pokrętła i elementu mocującego.

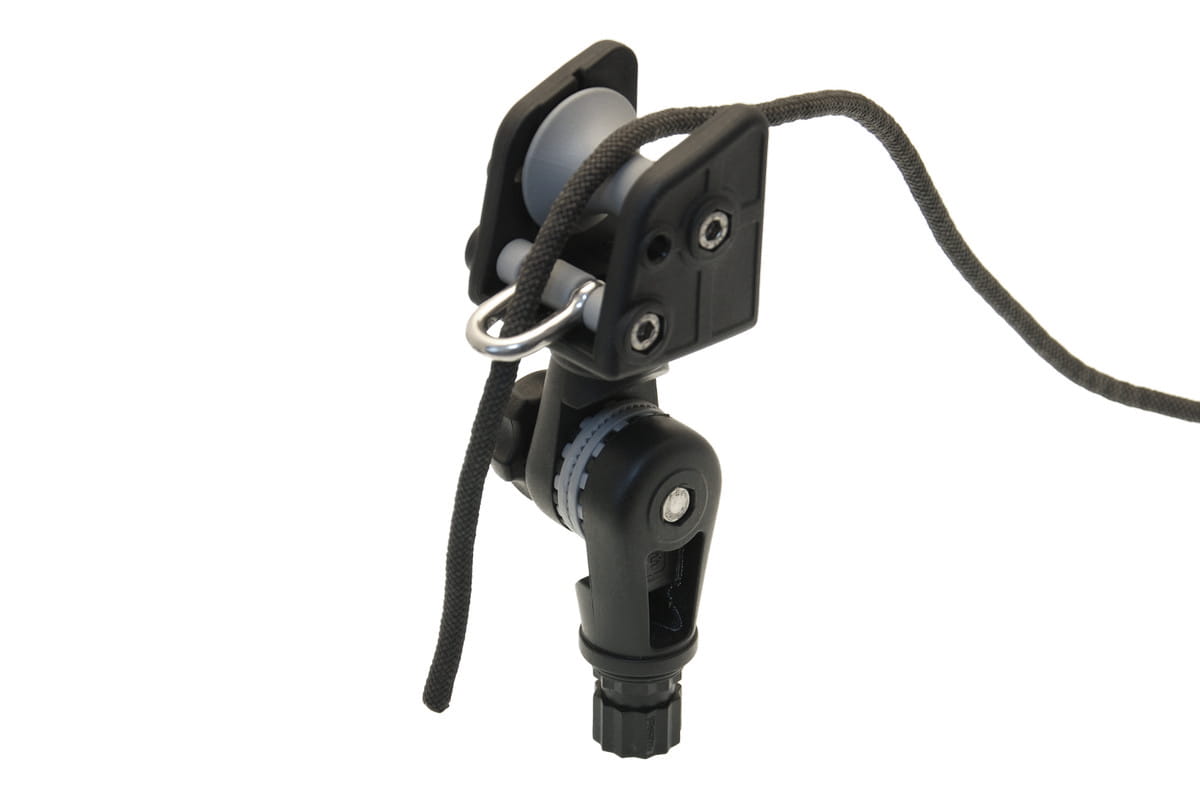

Krok 7 – przeprowadzenie liny

Linę kotwiczną należy przeprowadzić przez rolkę oraz prowadzącą pętlę.

Krok 8 – kontrola

Przed rozpoczęciem pływania należy sprawdzić:

• prawidłowe osadzenie rolki w zamku,

• blokadę mechanizmu uchylnego,

• swobodny obrót rolki,

• prawidłowe prowadzenie liny,

• brak kontaktu liny z ostrymi krawędziami.

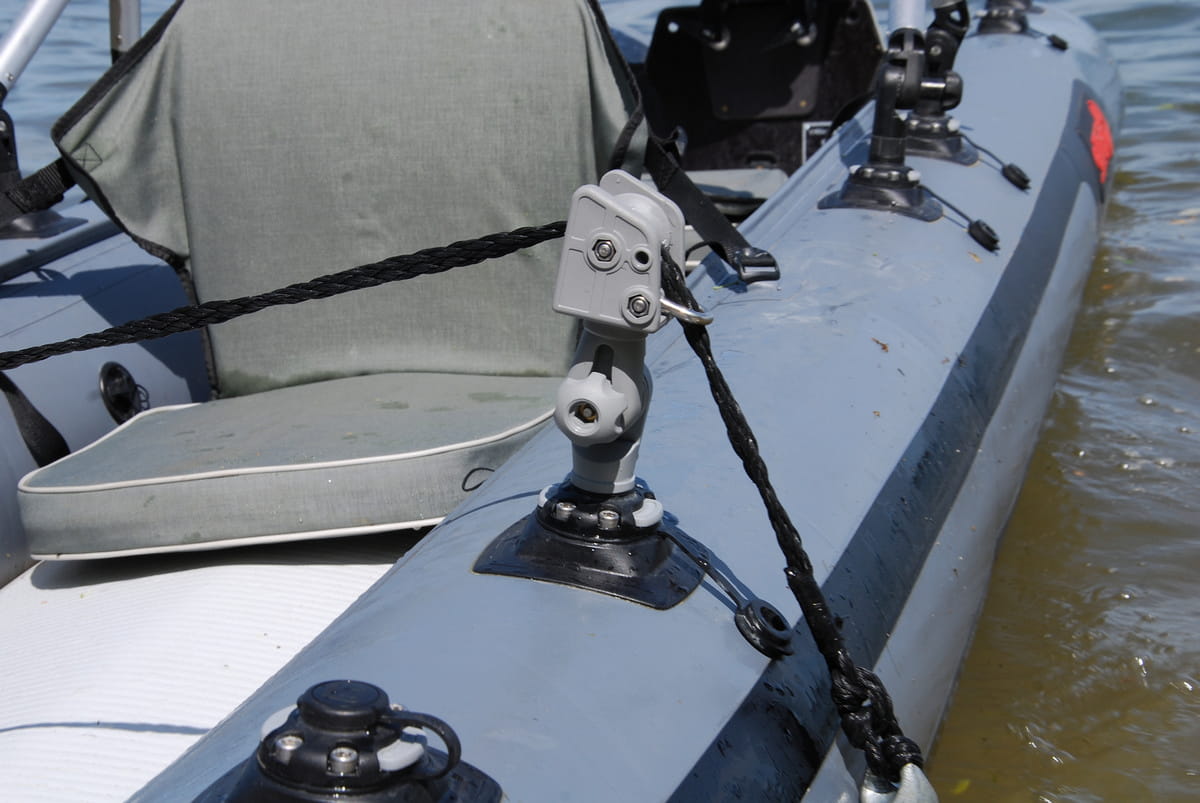

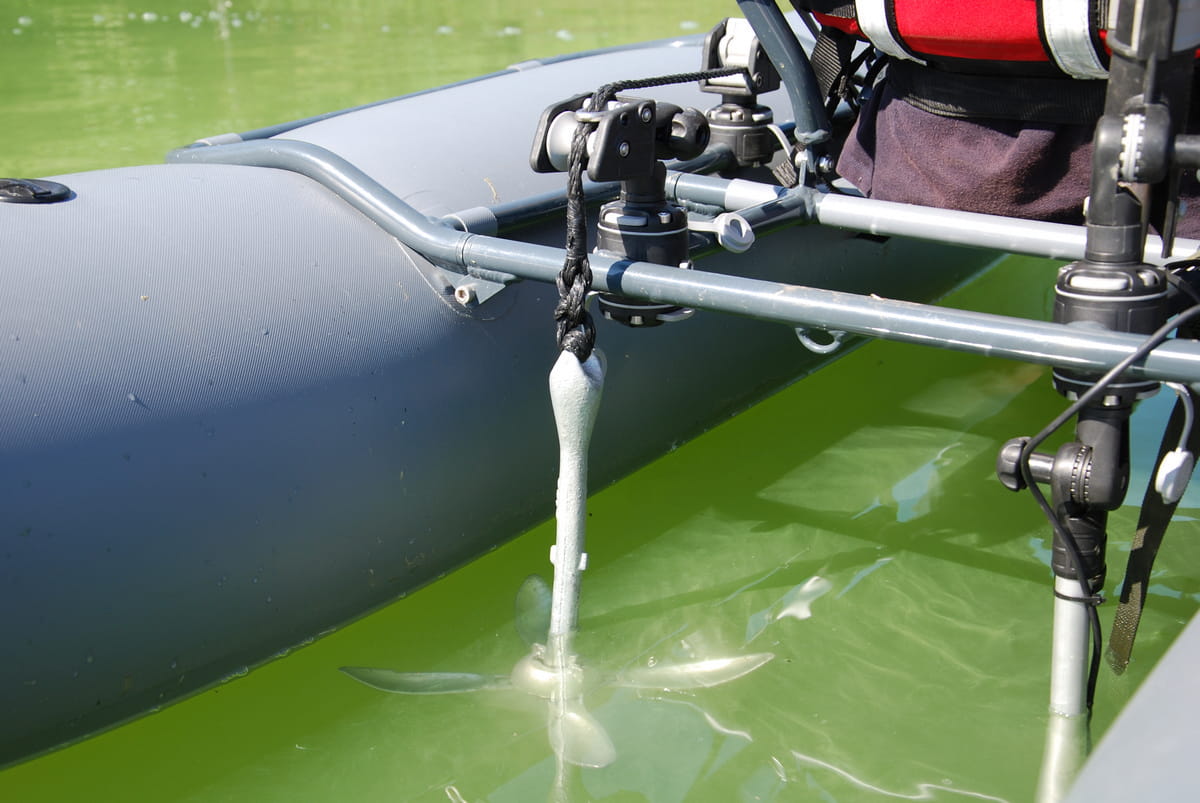

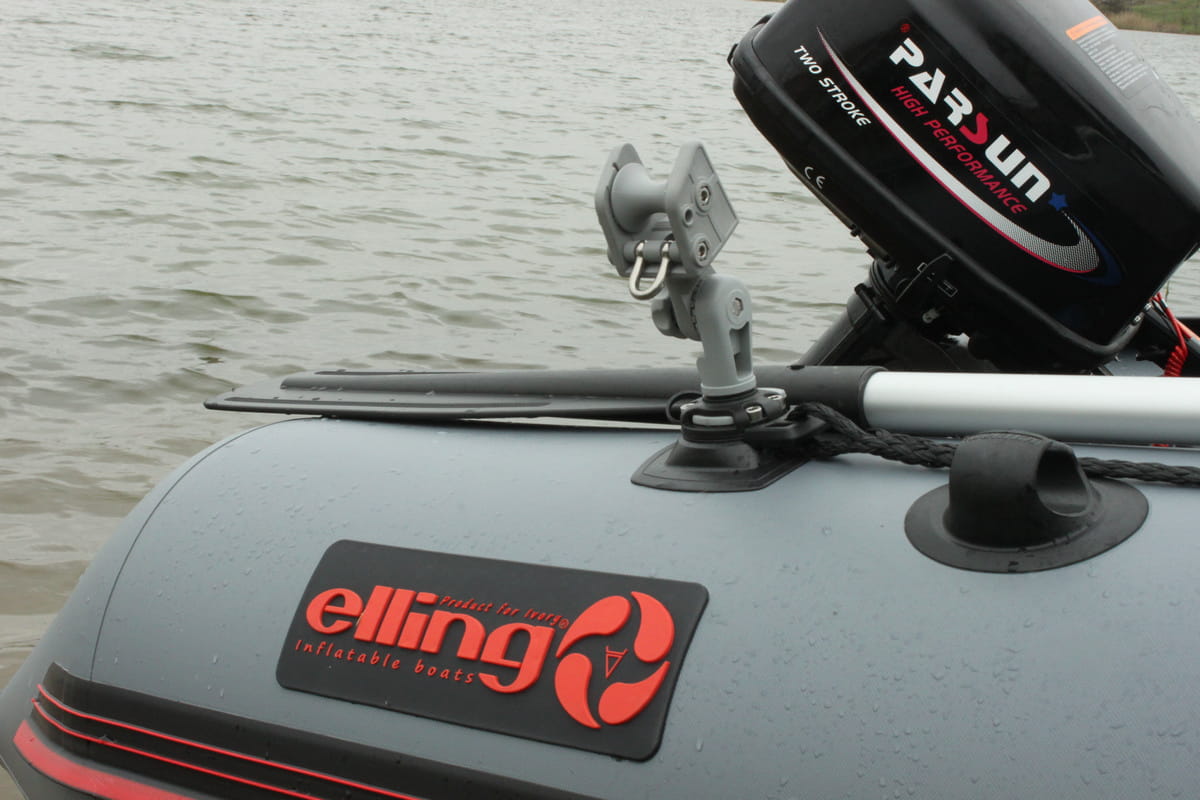

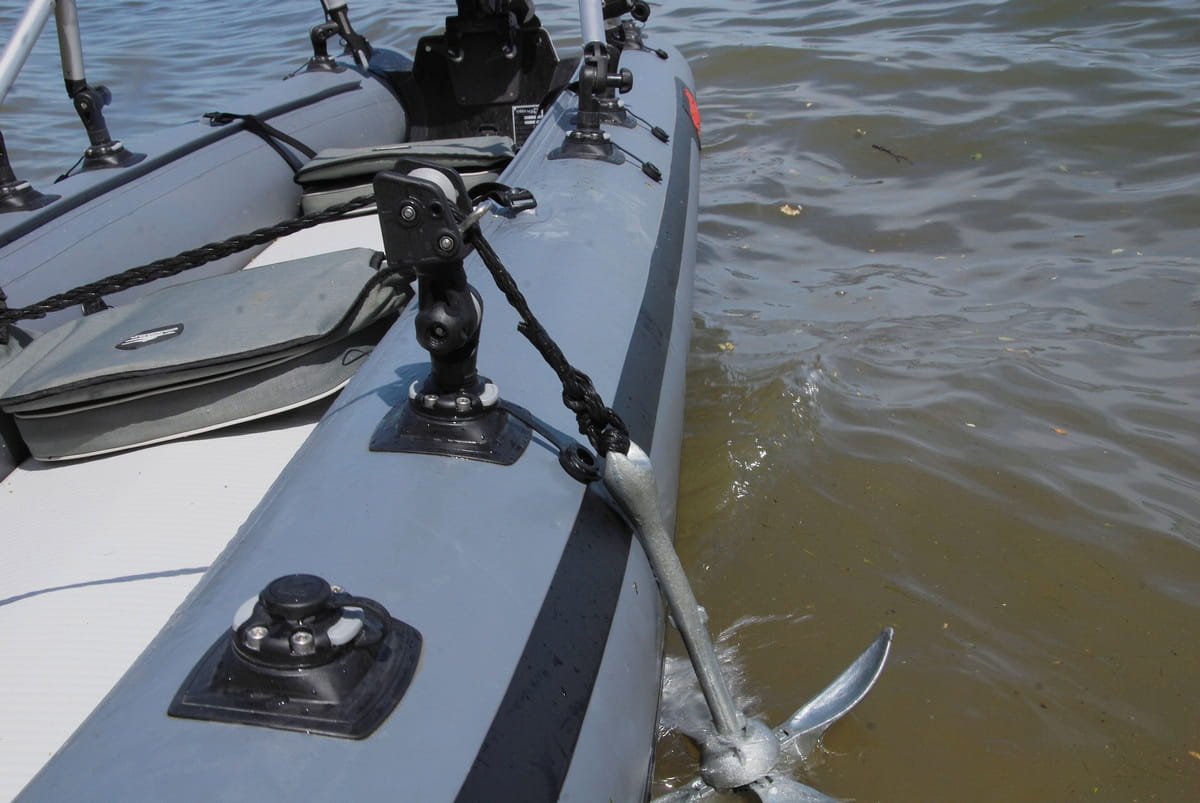

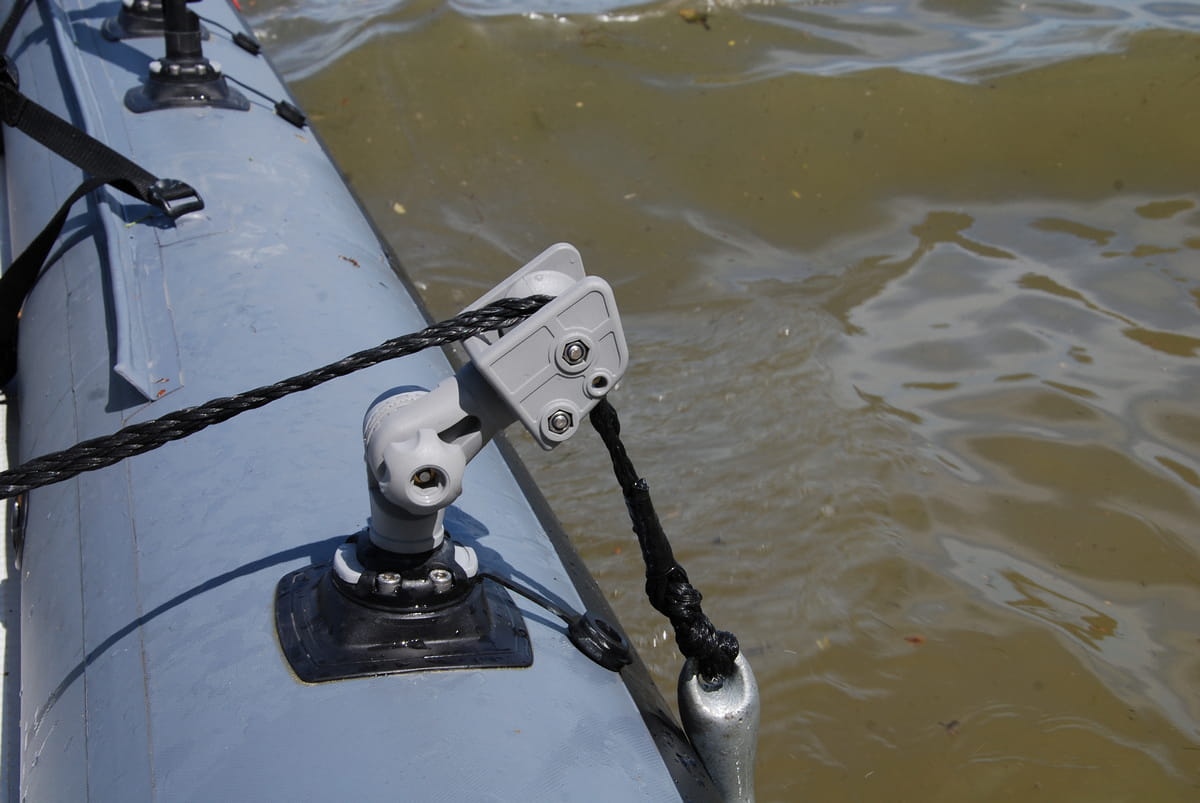

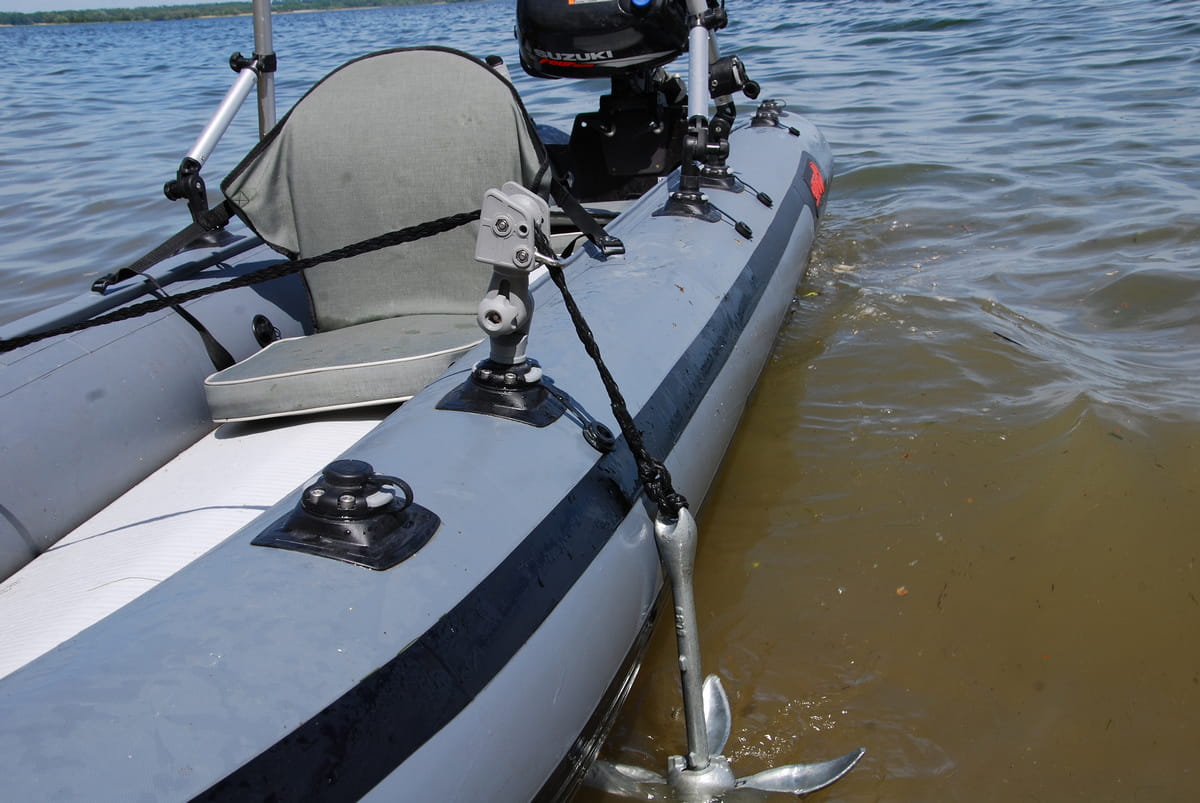

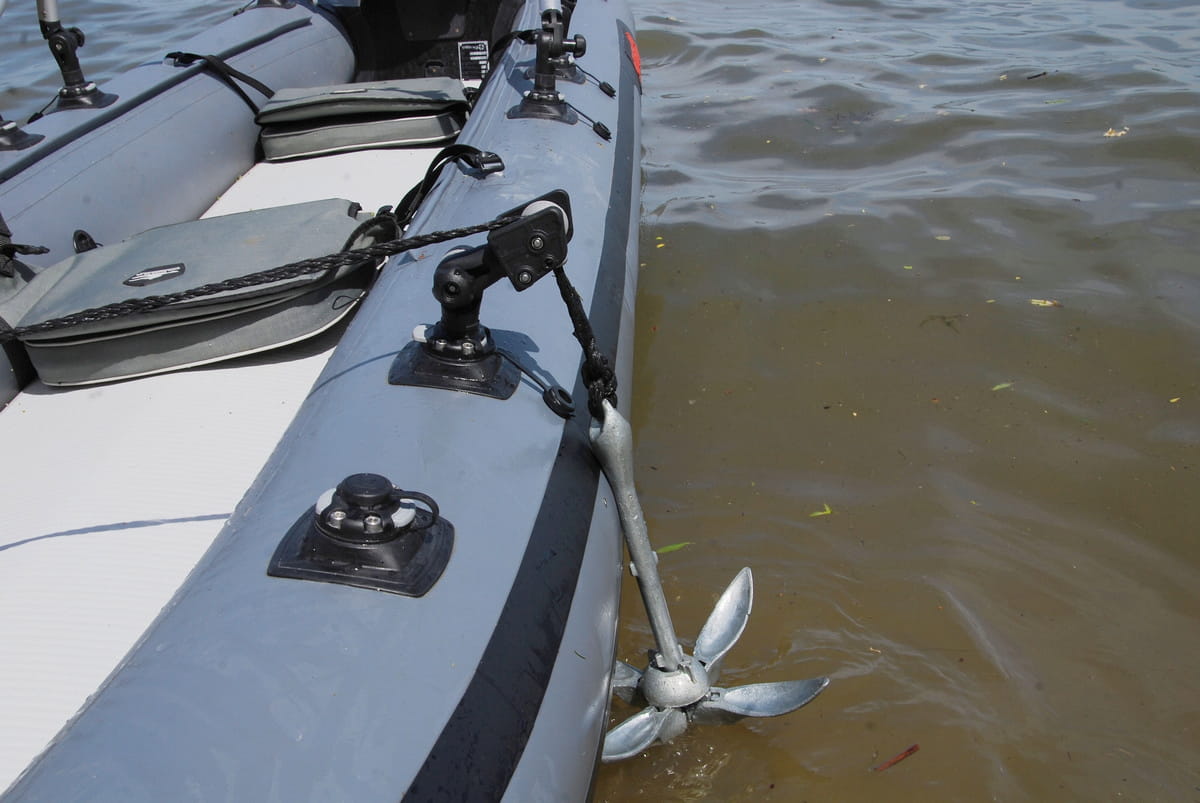

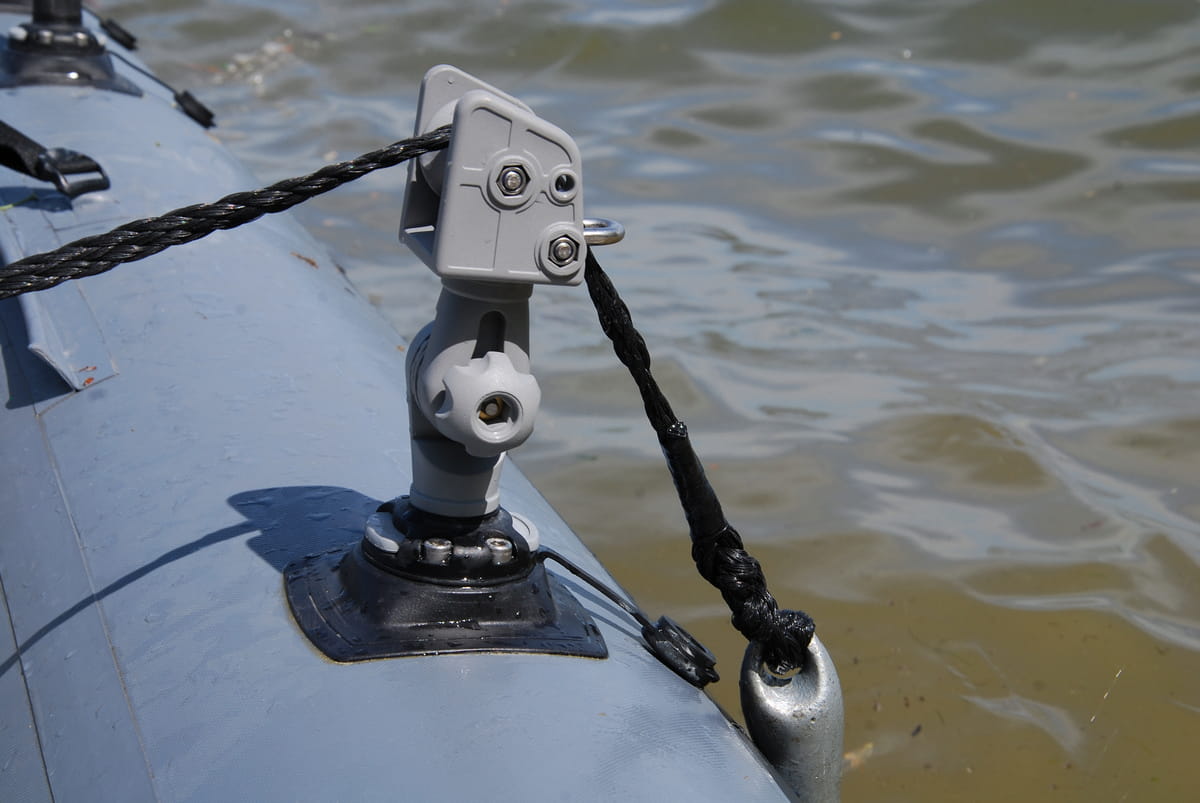

Montaż na pontonie PVC

Ar003 szczególnie dobrze sprawdza się na pontonach.

W przypadku pontonu PVC należy zastosować odpowiednią podstawę FASTen przeznaczoną do przyklejenia do powierzchni pontonu.

Pozwala ona stworzyć punkt montażowy dla rolki bez konieczności wiercenia otworów w tubie.

Mechanizm uchylny jest tutaj szczególnie praktyczny.

Po odpowiednim ustawieniu Ar003 rolka może zostać skierowana tak, aby lina była prowadzona poza obrysem tuby, ograniczając jej tarcie o powierzchnię pontonu.

Jest to jedna z najważniejszych praktycznych zalet tego modelu.

Montaż na łodzi ze sztywną burtą

W przypadku łodzi z laminatu, aluminium lub tworzywa PE należy zastosować podstawę FASTen przeznaczoną do danego rodzaju powierzchni.

Ar003 można następnie osadzić w kompatybilnym zamku.

W przypadku stałego punktu montażowego użytkownik może pozostawić zamek na łodzi, a samą rolkę demontować wtedy, gdy nie jest potrzebna.

Ar003 a Ar002 – najważniejsze różnice

Oba modele służą do prowadzenia liny kotwicznej i obsługi kotew do 8 kg, jednak różnią się konstrukcją.

Ar003 warto wybrać przede wszystkim wtedy, gdy zależy Ci na możliwości dokładnego ustawienia toru prowadzenia liny.

Ar003 a ARr003

Warto zwrócić uwagę na podobne oznaczenia produktów BORIKA.

Ar003 to rolkowy zespół z mechanizmem uchylnym przeznaczony do montażu w uniwersalnym zamku FASTen.

ARr003 to natomiast wariant określany jako uchylno-obrotowy rolkowy rym kotwiczny z prowadzącym pierścieniem. Posiada również mechanizm regulacji uchylenia i może być stosowany jako element systemu FASTen.

Przy zamawianiu należy więc dokładnie sprawdzić oznaczenie produktu, ponieważ poszczególne warianty mogą różnić się sposobem montażu oraz konfiguracją adaptera.

Możliwość współpracy z uchwytem kotwicy

Ar003 może stanowić element większego systemu obsługi kotwicy.

Rolka odpowiada przede wszystkim za:

prowadzenie liny → zmianę kierunku → płynne przesuwanie liny

Natomiast uchwyt kotwicy może odpowiadać za:

blokowanie → zabezpieczenie → kontrolowanie liny

Połączenie obu elementów pozwala stworzyć bardziej kompletny system obsługi kotwy.

BORIKA oferuje między innymi uchwyty Al002 i Al003 wyposażone w systemy blokowania liny.

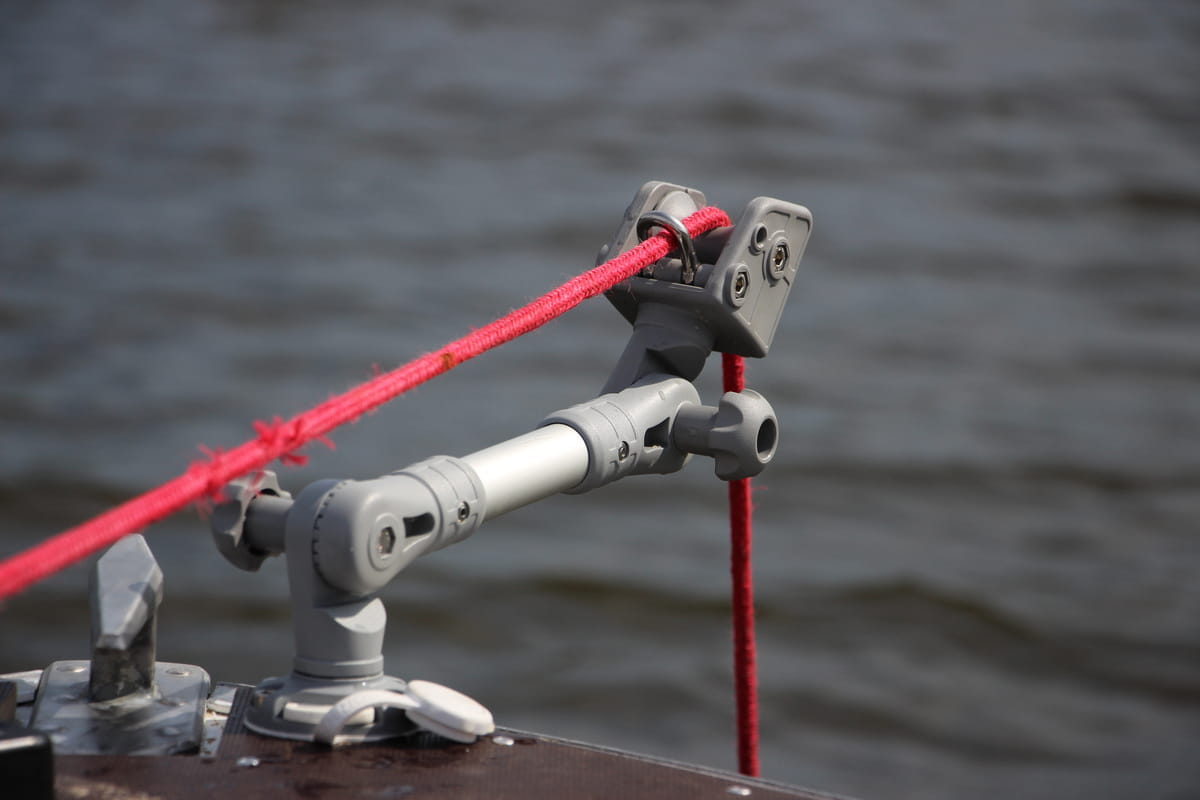

Modułowość systemu FASTen

Jedną z największych zalet Ar003 jest możliwość wykorzystania go jako części większego systemu montażowego.

System FASTen pozwala łączyć różne elementy za pomocą kompatybilnych zamków, adapterów i przedłużek.

Dzięki temu użytkownik może stworzyć konfigurację dopasowaną do konkretnej jednostki.

Ar003 może być łączony z innymi elementami systemu w celu uzyskania odpowiedniego:

• miejsca montażu,

• kąta,

• wysokości,

• odległości od burty,

• kierunku prowadzenia liny.

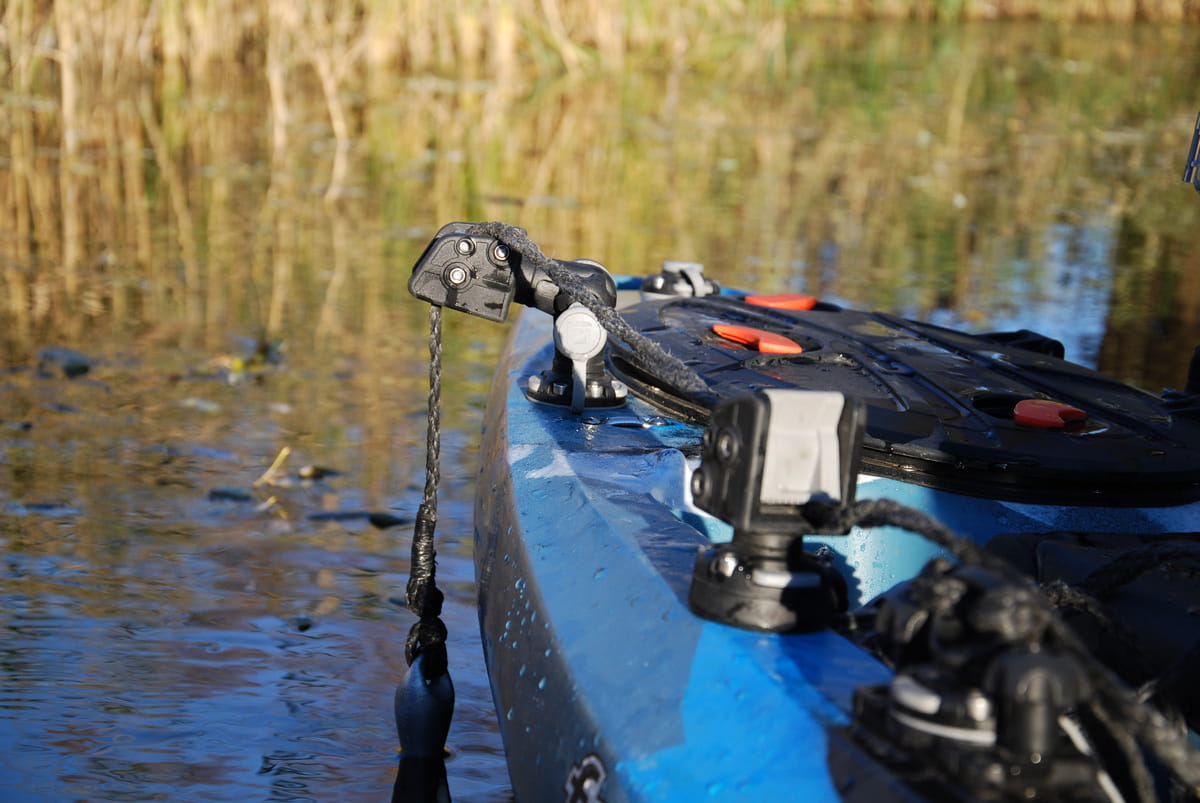

Zastosowanie podczas wędkowania

Ar003 jest szczególnie przydatny podczas wędkowania.

Wędkarz może wielokrotnie zmieniać miejsce postoju jednostki, a tym samym:

• podnosić kotwicę,

• przemieszczać łódź,

• ponownie opuszczać kotwicę.

Mechanizm uchylny pozwala utrzymać korzystny tor prowadzenia liny również przy zmiennym położeniu jednostki.

Dzięki temu obsługa kotwicy jest szybsza i bardziej komfortowa.

Konserwacja i użytkowanie

Po użytkowaniu w wodzie słonej produkt należy dokładnie przepłukać dużą ilością świeżej wody.

Pozwala to usunąć sól oraz osady, które mogą z czasem wpływać na pracę mechanizmu.

Warto okresowo sprawdzić:

• swobodę obrotu rolki,

• stan pętli prowadzącej,

• działanie mechanizmu uchylnego,

• stan sprężyny,

• połączenie adaptera z zamkiem,

• stan elementów mocujących,

• stan liny kotwicznej.

Szczególną uwagę należy zwrócić na mechanizm uchylny, który powinien pracować płynnie i bez nadmiernych luzów.

Zawartość zestawu

W skład zestawu Ar003 wchodzą:

• rolkowy zespół kotwiczny Ar003,

• mechanizm uchylny,

• prowadząca pętla,

• adapter systemu FASTen,

• elementy regulacyjne,

• 2 × śruba M6 × 55 DIN 912,

• 2 × nakrętka samohamowna M6 DIN 985,

• elementy mechanizmu uchylnego,

• pierścień uszczelniający.

Odpowiednią podstawę lub zamek montażowy należy dobrać zależnie od konstrukcji jednostki.

Dane techniczne

Producent: BORIKA FASTen
Model: Ar003
Typ: rolka kotwiczna z mechanizmem uchylnym
Przeznaczenie: prowadzenie liny kotwicznej
Maksymalna masa kotwy: 8 kg
Maksymalna średnica liny: 10 mm
System montażowy: BORIKA FASTen
Regulacja: mechanizm uchylny
Możliwość zmiany ustawienia w zamku: 30°
Materiał korpusu: poliamid
Materiał wzmocnień/elementów konstrukcyjnych: poliamid wzmacniany włóknem szklanym
Elementy mocujące: stal nierdzewna A2
Prowadząca pętla: stal nierdzewna
Regulacja mechanizmu: podziałka 7,5°
Wymiary: 182 × 81 × 52 mm
Masa netto: około 269 g
Kolor: czarny.

Dla kogo przeznaczony jest BORIKA FASTen Ar003?

Ar003 będzie szczególnie dobrym wyborem dla osób, które:

• korzystają z kotwy o masie do 8 kg,

• chcą wygodnie podnosić i opuszczać kotwę,

• potrzebują stabilnego prowadzenia liny,

• korzystają z pontonu PVC,

• chcą ograniczyć tarcie liny o tubę pontonu,

• potrzebują regulacji kąta prowadzenia liny,

• korzystają z systemu BORIKA FASTen,

• chcą zachować możliwość szybkiego demontażu akcesoriów.

Podsumowanie

BORIKA FASTen Ar003 to zaawansowana rolka kotwiczna przeznaczona do wygodnego prowadzenia liny podczas podnoszenia i opuszczania kotwy o masie do 8 kg.

Jej największą zaletą jest mechanizm uchylny, który pozwala dopasować położenie rolki do konstrukcji jednostki oraz kierunku prowadzenia liny. Dodatkowa możliwość zmiany ustawienia korpusu w zamku FASTen o 30° daje jeszcze większą swobodę konfiguracji.

Obracająca się rolka ogranicza tarcie podczas przesuwania liny, natomiast prowadząca pętla ze stali nierdzewnej pomaga utrzymać linę w prawidłowym torze.

Szczególnie dużą wartość Ar003 pokazuje na pontonie PVC, gdzie odpowiednie ustawienie mechanizmu uchylnego pozwala wyprowadzić linę poza obrys tuby i ograniczyć jej kontakt z materiałem pontonu.

Dzięki kompatybilności z systemem BORIKA FASTen Ar003 może być elementem większego, modułowego systemu wyposażenia łodzi. To rozwiązanie dla użytkowników, którzy oczekują nie tylko prostego prowadzenia liny, ale również regulacji, wygody obsługi i możliwości dopasowania rolki do konkretnej jednostki pływającej.
