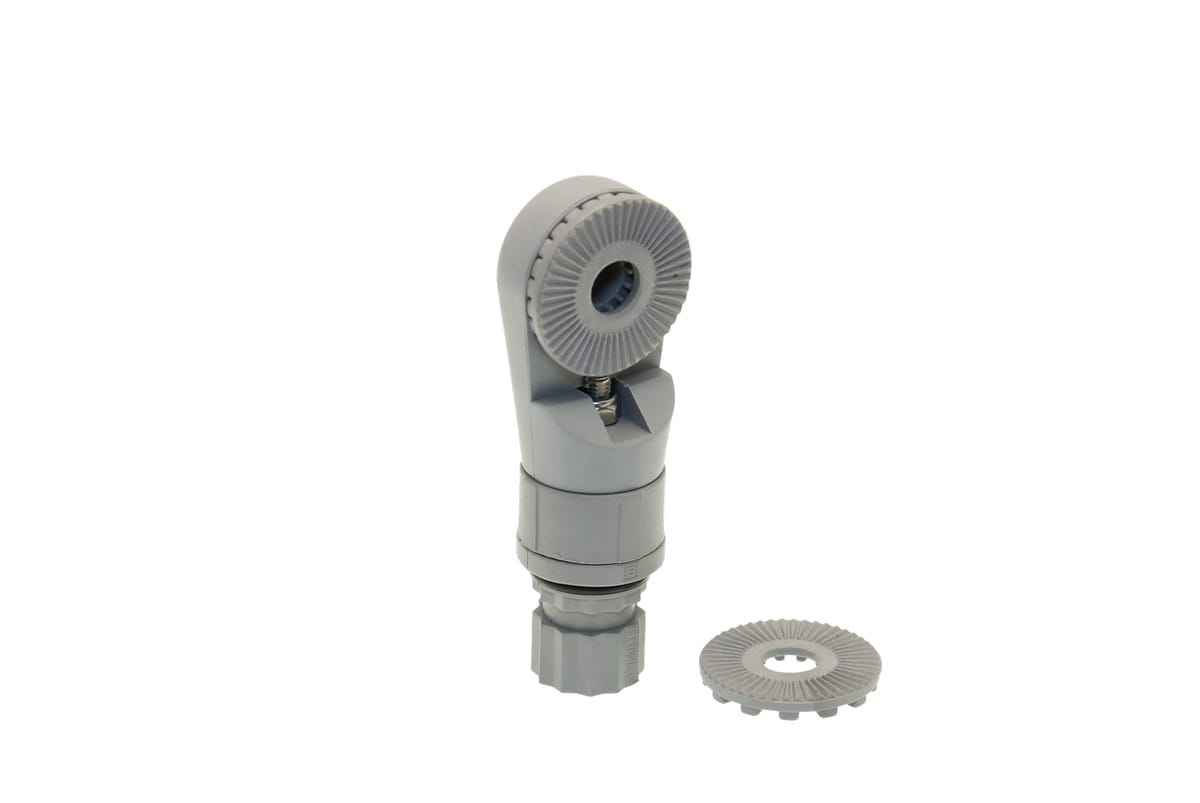

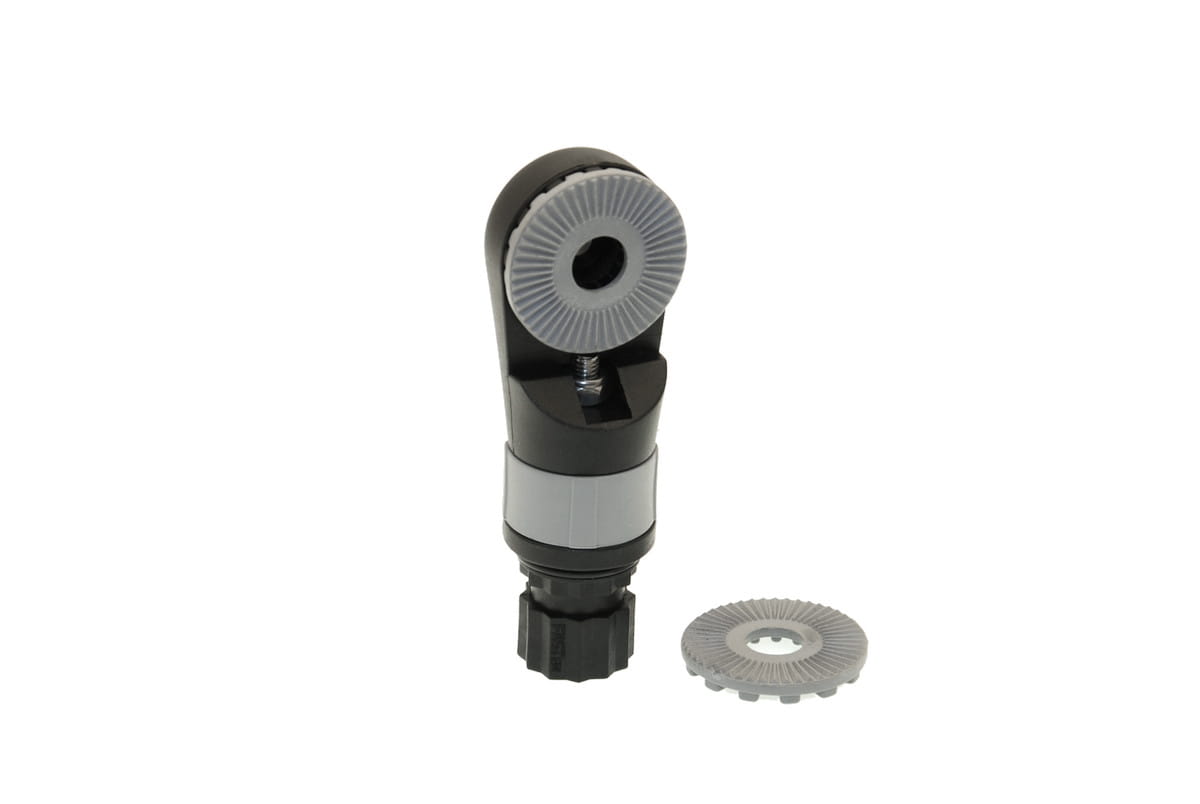

BORIKA FASTen As221 – obrotowy adapter do akcesoriów FASTen

BORIKA FASTen As221 to praktyczny adapter obrotowy przeznaczony do tworzenia bardziej funkcjonalnych i elastycznych konfiguracji wyposażenia łodzi, pontonów oraz innych jednostek pływających. Element pozwala na zamocowanie kompatybilnych akcesoriów BORIKA FASTen i zmianę ich położenia bez konieczności demontażu całego wyposażenia.

Najważniejszą zaletą adaptera As221 jest możliwość obrotu zamontowanego akcesorium o 360° wokół osi adaptera, z regulacją położenia w krokach co 7,5°. Dzięki temu użytkownik może precyzyjnie ustawić uchwyt lub inne akcesorium względem własnych potrzeb.

As221 jest kompatybilny ze wszystkimi systemami montażowymi BORIKA FASTen i został zaprojektowany przede wszystkim do akcesoriów wyposażonych w boczne złącze z uzębieniem 27,7°.

Najważniejsze zalety BORIKA FASTen As221

• możliwość obrotu akcesorium o 360°,

• regulacja ustawienia w krokach co 7,5°,

• kompatybilność z systemem BORIKA FASTen,

• możliwość zastosowania z akcesoriami posiadającymi boczne złącze z uzębieniem 27,7°,

• możliwość zmiany ustawienia akcesorium bez demontażu podstawy montażowej,

• pozwala tworzyć indywidualne, modułowe konfiguracje wyposażenia,

• umożliwia zastosowanie akcesoriów FASTen w miejscach, w których standardowe ustawienie byłoby niewygodne,

• wykonanie z poliamidu wzmacnianego włóknem szklanym,

• elementy mocujące wykonane ze stali nierdzewnej A2,

• kompaktowa konstrukcja,

• możliwość zastosowania w różnych systemach montażowych FASTen.

Do czego służy adapter As221?

Głównym zadaniem As221 jest zwiększenie możliwości regulacji położenia akcesorium zamocowanego w systemie BORIKA FASTen.

Standardowe mocowanie pozwala zamontować akcesorium w określonej pozycji. Zastosowanie adaptera As221 daje dodatkową możliwość obracania zamontowanego elementu wokół jego osi.

W praktyce oznacza to, że użytkownik może ustawić akcesorium dokładnie tam, gdzie jest ono potrzebne.

Przykładowo adapter może zostać wykorzystany do ustawienia:

• uchwytu wędki,

• uchwytu echosondy lub przetwornika,

• uchwytu kamery,

• uchwytu dodatkowego wyposażenia,

• innych kompatybilnych akcesoriów FASTen posiadających odpowiednie złącze.

Obrót 360° – najważniejsza funkcja adaptera

As221 umożliwia obrót zamocowanego akcesorium w pełnym zakresie 360° wokół osi adaptera.

Regulacja odbywa się w krokach co 7,5°, co pozwala na precyzyjne ustawienie pozycji.

Jest to szczególnie przydatne wtedy, gdy akcesorium musi być skierowane w konkretną stronę.

Przykładowo uchwyt zamocowany na burcie może zostać obrócony:

do przodu → na bok → do tyłu → ponownie do przodu

bez konieczności odklejania podstawy, demontażu zamka czy zmiany miejsca montażu.

Regulacja co 7,5°

Adapter wykorzystuje system zazębiających się elementów, dzięki czemu możliwe jest ustawienie akcesorium w określonych pozycjach.

Podziałka wynosi 7,5°.

Daje to możliwość uzyskania bardzo dokładnego ustawienia kierunku akcesorium.

W praktyce użytkownik może ustawić wyposażenie pod kątem odpowiednim do:

• pozycji siedzącej,

• pozycji stojącej,

• kierunku prowadzenia wędki,

• pozycji echosondy,

• kierunku obserwowania ekranu,

• położenia innych elementów wyposażenia.

Konstrukcja adaptera

As221 został zaprojektowany jako element pośredni pomiędzy zamkiem montażowym FASTen a kompatybilnym akcesorium.

Adapter posiada:

• dolną część z zewnętrznym uzębieniem 30° przeznaczoną do połączenia z zamkiem FASTen,

• górną część z bocznym uzębieniem 27,7° przeznaczoną do połączenia z odpowiednim akcesorium,

• element umożliwiający obrót konstrukcji wokół osi,

• zestaw podkładek regulacyjnych,

• śrubę M6×60,

• nakrętkę M6.

Takie rozwiązanie pozwala stworzyć regulowane połączenie pomiędzy punktem montażowym a wyposażeniem łodzi.

Adapter do systemu BORIKA FASTen

As221 jest kompatybilny z systemami montażowymi BORIKA FASTen.

Oznacza to, że adapter może zostać wykorzystany w różnych konfiguracjach systemu.

Schemat podstawowego montażu wygląda następująco:

POWIERZCHNIA ŁODZI → PODSTAWA FASTen → ZAMEK FASTen → As221 → AKCESORIUM

Podstawa montażowa pozostaje zamontowana na łodzi, natomiast adapter wraz z akcesorium może zostać zamocowany w kompatybilnym zamku.

Montaż As221

Montaż adaptera jest prosty i nie wymaga trwałej ingerencji w konstrukcję samego akcesorium.

Krok 1 – przygotowanie podstawy

Najpierw należy zamontować odpowiednią podstawę systemu BORIKA FASTen na jednostce pływającej.

W zależności od rodzaju powierzchni może to być między innymi:

• podstawa do pontonu PVC,

• podstawa do twardej burty,

• podstawa do relingu,

• podstawa do profilu,

• inny kompatybilny system montażowy FASTen.

Podstawa nie jest częścią adaptera As221 i należy dobrać ją osobno do konkretnego miejsca montażu.

Krok 2 – zamocowanie adaptera w zamku

Dolną część As221 należy wsunąć w kompatybilny zamek systemu FASTen.

Po prawidłowym osadzeniu należy upewnić się, że adapter został właściwie zablokowany.

Krok 3 – połączenie akcesorium

Akcesorium wyposażone w odpowiednie boczne złącze należy połączyć z górną częścią adaptera.

As221 jest przeznaczony do elementów posiadających boczne uzębienie 27,7°.

Krok 4 – ustawienie pozycji

Po połączeniu elementów można ustawić akcesorium w odpowiedniej pozycji.

Adapter pozwala na obrót konstrukcji o 360°.

Położenie można ustawić w krokach co 7,5°.

Krok 5 – zastosowanie podkładek regulacyjnych

W zestawie znajdują się podkładki regulacyjne Dp230, które pozwalają na precyzyjne ustawienie kąta pochylenia połączonych elementów.

Podkładki te wykorzystują uzębienie z podziałką 7,5°.

Dzięki nim można dopasować kąt akcesorium do konkretnego zastosowania.

Krok 6 – dokręcenie połączenia

Po ustawieniu właściwej pozycji należy skręcić połączenie przy wykorzystaniu znajdującego się w zestawie mocowania:

śruba M6×60 DIN 912 + nakrętka M6 DIN 985.

Po dokręceniu należy sprawdzić stabilność całej konstrukcji.

Zmiana pozycji akcesorium

Jedną z największych zalet As221 jest możliwość zmiany położenia akcesorium bez konieczności zmiany punktu montażowego.

Przykładowo, jeśli uchwyt wędki znajduje się z boku pontonu, użytkownik może obrócić go w kierunku odpowiadającym aktualnej pozycji wędkarza.

Pozwala to dostosować wyposażenie do sytuacji bez konieczności demontażu całego systemu.

Zastosowanie w wędkarstwie

As221 jest szczególnie przydatny podczas budowania wyposażenia wędkarskiego.

Może być wykorzystywany do regulowania położenia między innymi:

• uchwytów wędek,

• uchwytów echosond,

• uchwytów przetworników,

• elementów dodatkowego wyposażenia.

Przykładowa konfiguracja:

PONTON → PODSTAWA FASTen → ZAMEK → As221 → UCHWYT WĘDKI

Dzięki adapterowi uchwyt może zostać obrócony w kierunku najbardziej wygodnym dla użytkownika.

Zastosowanie z uchwytami echosondy

Adapter może również znaleźć zastosowanie w systemach mocowania elektroniki pokładowej.

Możliwość obrotu o 360° pozwala skierować zamocowane wyposażenie w odpowiednim kierunku.

Może być to przydatne np. podczas korzystania z urządzenia przez osoby siedzące po różnych stronach łodzi.

W przypadku uchwytów przetworników należy jednak zawsze zweryfikować, czy konkretny model uchwytu posiada odpowiednie złącze kompatybilne z As221.

Zastosowanie z przedłużaczami

Producent wskazuje możliwość wykorzystania As221 również w konstrukcjach wykorzystujących akcesoria wyposażone w odpowiednie złącza boczne, w tym przedłużacze.

Pozwala to tworzyć bardziej rozbudowane konstrukcje systemu FASTen.

Przykładowo:

ZAMEK FASTen → As221 → PRZEDŁUŻACZ → AKCESORIUM

Takie rozwiązanie pozwala nie tylko zmienić kierunek akcesorium, ale również zwiększyć możliwości jego rozmieszczenia na jednostce.

Adapter As221 jako element modułowego systemu

BORIKA FASTen działa na zasadzie modułowego systemu wyposażenia.

Zamiast montować każde akcesorium na stałe, użytkownik może tworzyć własne konfiguracje z wykorzystaniem różnych podstaw, zamków, adapterów i akcesoriów.

As221 pełni w takim systemie funkcję regulowanego elementu pośredniego.

Pozwala zwiększyć możliwości ustawienia akcesorium bez konieczności zmiany położenia samej podstawy.

Możliwość zastosowania adaptera z akcesoriami Scotty

As221 może być również wykorzystany do adaptacji niektórych akcesoriów marki Scotty posiadających charakterystyczne boczne połączenie z uzębieniem 22,5°.

W takim przypadku potrzebne są odpowiednie podkładki przejściowe Da230, które umożliwiają połączenie standardu Scotty ze standardem BORIKA FASTen.

Pozwala to wykorzystać wybrane akcesoria Scotty w systemie FASTen.

Producent wskazuje, że przy planowanych obciążeniach nieprzekraczających średnich wartości można wykorzystać As221, natomiast w przypadku podwyższonych obciążeń dynamicznych przeznaczony jest wzmocniony adapter As222.

As221 czy As222?

Oba adaptery mają podobne zastosowanie, jednak różnią się przeznaczeniem pod względem obciążenia.

As221

Przeznaczony do standardowych zastosowań i obciążeń nieprzekraczających średnich wartości.

As222

To wzmocniona wersja adaptera, wyposażona w dodatkową stalową płytę wzmacniającą, przeznaczona do pracy przy zwiększonych obciążeniach dynamicznych.

Jeżeli akcesorium będzie narażone na duże obciążenia dynamiczne, należy dobrać odpowiednio wzmocniony element systemu.

Materiał wykonania

Główne elementy As221 wykonano z poliamidu wzmacnianego włóknem szklanym.

Materiał ten zapewnia odpowiednią sztywność, wytrzymałość oraz odporność na warunki zewnętrzne.

Elementy mocujące wykonano ze stali nierdzewnej klasy A2.

Połączenie tych materiałów pozwala uzyskać lekką i jednocześnie wytrzymałą konstrukcję przeznaczoną do zastosowania na jednostkach pływających.

Odporność na warunki zewnętrzne

As221 został wykonany z materiałów przeznaczonych do pracy w zmiennych warunkach atmosferycznych.

Poliamid wzmacniany włóknem szklanym zapewnia odporność na działanie czynników środowiskowych, natomiast stal nierdzewna A2 zastosowana w elementach mocujących jest odpowiednia do zastosowań w środowisku wodnym.

Po użytkowaniu w wodzie słonej zaleca się jednak przepłukanie elementów świeżą wodą.

Użytkowanie w niskich temperaturach

Producent zwraca uwagę na właściwą konserwację adaptera w przypadku użytkowania w temperaturach poniżej zera.

Pierścienie uszczelniające należy okresowo zabezpieczać smarem silikonowym.

Ma to zapobiegać powstawaniu warstwy wody, która po zamarznięciu mogłaby negatywnie wpłynąć na prawidłową pracę mechanizmu.

Konserwacja

Aby utrzymać adapter w dobrym stanie, zaleca się regularną kontrolę:

• stanu elementów z tworzywa,

• stanu uzębienia,

• śruby i nakrętki,

• prawidłowego działania mechanizmu obrotowego,

• pierścienia uszczelniającego,

• stabilności połączenia z akcesorium.

Po użytkowaniu w wodzie morskiej adapter należy przepłukać czystą, słodką wodą.

W przypadku pracy w niskich temperaturach należy stosować smar silikonowy na elementach uszczelniających zgodnie z zaleceniami producenta.

Przykładowe konfiguracje

Uchwyt wędki

Podstawa FASTen → zamek → As221 → uchwyt wędki

Pozwala na obrót uchwytu i skierowanie wędki w wybranym kierunku.

Uchwyt elektroniki

Podstawa FASTen → zamek → As221 → uchwyt echosondy

Pozwala zmienić kierunek ustawienia urządzenia.

Przedłużona konstrukcja

Podstawa FASTen → zamek → As221 → przedłużacz → akcesorium

Pozwala zwiększyć możliwości rozmieszczenia wyposażenia.

Dlaczego warto zastosować As221?

Bez adaptera użytkownik jest bardziej ograniczony przez stałą orientację akcesorium względem zamka.

As221 wprowadza dodatkową możliwość regulacji.

W efekcie można:

• obrócić akcesorium,

• dopasować jego położenie do użytkownika,

• zmienić kierunek działania wyposażenia,

• łatwiej wykorzystać ograniczoną przestrzeń na pokładzie,

• tworzyć bardziej rozbudowane konfiguracje FASTen,

• zachować jeden stały punkt montażowy.

To niewielki element, który może znacząco zwiększyć funkcjonalność całego systemu.

Dane techniczne

Producent: BORIKA FASTen
Model: As221
Typ: adapter obrotowy / łącznik obrotowy
System: BORIKA FASTen
Kompatybilność: systemy montażowe BORIKA FASTen
Złącze akcesorium: boczne uzębienie 27,7°
Zakres obrotu: 360°
Regulacja: co 7,5°
Uzębienie dolnej części: 30°
Uzębienie połączenia akcesorium: 27,7°
Śruba: M6×60 DIN 912
Nakrętka: M6 DIN 985
Podkładki regulacyjne: Dp230
Materiał głównych elementów: poliamid wzmacniany włóknem szklanym
Elementy mocujące: stal nierdzewna A2
Przeznaczenie: pontony, łodzie i inne jednostki pływające wyposażone w system FASTen.

Zawartość zestawu

W zależności od wariantu kolorystycznego zestaw As221 obejmuje:

• adapter obrotowy As221,

• element przejściowy umożliwiający obrót konstrukcji,

• zestaw podkładek regulacyjnych Dp230,

• śrubę M6×60 DIN 912,

• nakrętkę M6 DIN 985.

Podstawa montażowa oraz zamek FASTen nie są uniwersalnie częścią samego adaptera i należy je dobrać odpowiednio do konkretnej instalacji.

Dla kogo przeznaczony jest BORIKA FASTen As221?

Adapter As221 będzie szczególnie przydatny dla:

• wędkarzy,

• właścicieli pontonów PVC,

• użytkowników łodzi motorowych,

• użytkowników RIB-ów,

• osób korzystających z systemu BORIKA FASTen,

• osób chcących regulować kierunek ustawienia akcesoriów,

• użytkowników uchwytów wędkarskich,

• osób rozbudowujących wyposażenie łodzi,

• użytkowników chcących połączyć wybrane akcesoria Scotty z systemem FASTen przy zastosowaniu odpowiednich adapterów przejściowych.

Podsumowanie

BORIKA FASTen As221 to niewielki, ale bardzo funkcjonalny adapter obrotowy, który znacząco zwiększa możliwości konfiguracji wyposażenia łodzi i pontonu.

Jego najważniejszą funkcją jest możliwość obrotu zamocowanego akcesorium o 360° wokół osi adaptera, z regulacją położenia co 7,5°. Dzięki temu użytkownik może precyzyjnie ustawić wyposażenie bez konieczności zmiany miejsca zamontowania podstawy.

Adapter jest kompatybilny z systemem BORIKA FASTen oraz akcesoriami posiadającymi odpowiednie boczne złącze z uzębieniem 27,7°. Może być stosowany między innymi do uchwytów wędek, elementów elektroniki, przedłużaczy i innych kompatybilnych akcesoriów.

Wykonanie z poliamidu wzmacnianego włóknem szklanym oraz zastosowanie elementów mocujących ze stali nierdzewnej A2 zapewniają odpowiednią trwałość i odporność konstrukcji w warunkach użytkowania na wodzie.

As221 to idealne rozwiązanie dla osób, które chcą uzyskać większą swobodę ustawienia akcesoriów FASTen i stworzyć indywidualnie dopasowaną, funkcjonalną konfigurację wyposażenia swojej łodzi lub pontonu.
