BORIKA FASTen Da230 – PODKŁADKI ADAPTACYJNE DO AKCESORIÓW SCOTTY

BORIKA FASTen Da230 to zestaw specjalnych podkładek przejściowych, które umożliwiają połączenie akcesoriów innych producentów, przede wszystkim SCOTTY, z systemem montażowym BORIKA FASTen.

Rozwiązanie jest przeznaczone dla użytkowników, którzy posiadają już akcesoria SCOTTY, takie jak uchwyty wędkarskie czy mocowania przetworników, ale chcą zamontować je na łodzi wyposażonej w system BORIKA FASTen. Podkładki kompensują różnicę pomiędzy uzębieniem obu systemów.

DO CZEGO SŁUŻY Da230?

Systemy BORIKA FASTen i SCOTTY wykorzystują różne połączenia zębate w mechanizmach regulacji kąta.

BORIKA FASTen: 27,7° / 13 zębów
SCOTTY: 22,5° / 16 zębów

Z tego powodu akcesorium SCOTTY nie może zostać bezpośrednio połączone z elementem BORIKA FASTen.

Da230 rozwiązuje ten problem.

Podkładka znajduje się pomiędzy obydwoma elementami i pozwala na prawidłowe połączenie różnych standardów.

ZASTOSOWANIE

BORIKA FASTen Da230 może być wykorzystywany między innymi do montażu:

• uchwytów wędkarskich SCOTTY,
• uchwytów na wędki,
• mocowań przetworników echosond,
• innych akcesoriów SCOTTY posiadających regulowane połączenie zębate,
• akcesoriów wyposażonych w odpowiedni mechanizm pochylenia.

Podstawową zaletą Da230 jest możliwość wykorzystania posiadanych akcesoriów innych producentów bez konieczności wymiany ich na produkty BORIKA FASTen.

BORIKA FASTen + SCOTTY

Da230 tworzy swego rodzaju adapter pomiędzy dwoma systemami.

Schemat połączenia:

AKCESORIUM SCOTTY
↓
ZĘBY SCOTTY 22,5°
↓
PODKŁADKA Da230
↓
ZĘBY BORIKA FASTen 27,7°
↓
ADAPTER / ELEMENT BORIKA FASTen
↓
ZAMEK FASTen

Dzięki temu akcesorium SCOTTY może być zamontowane w standardowym punkcie montażowym BORIKA FASTen.

MONTAŻ – KROK PO KROKU

KROK 1 – PRZYGOTOWANIE AKCESORIUM

Przygotuj akcesorium SCOTTY wyposażone w pochylane połączenie zębate.

Może to być np. uchwyt wędkarski lub mocowanie przetwornika.

KROK 2 – ROZŁĄCZENIE POŁĄCZENIA

Rozłącz elementy mechanizmu pochylenia akcesorium.

Uzyskasz dostęp do powierzchni zębatej SCOTTY.

KROK 3 – UMIESZCZENIE Da230

Umieść podkładkę Da230 pomiędzy elementem SCOTTY a elementem BORIKA FASTen.

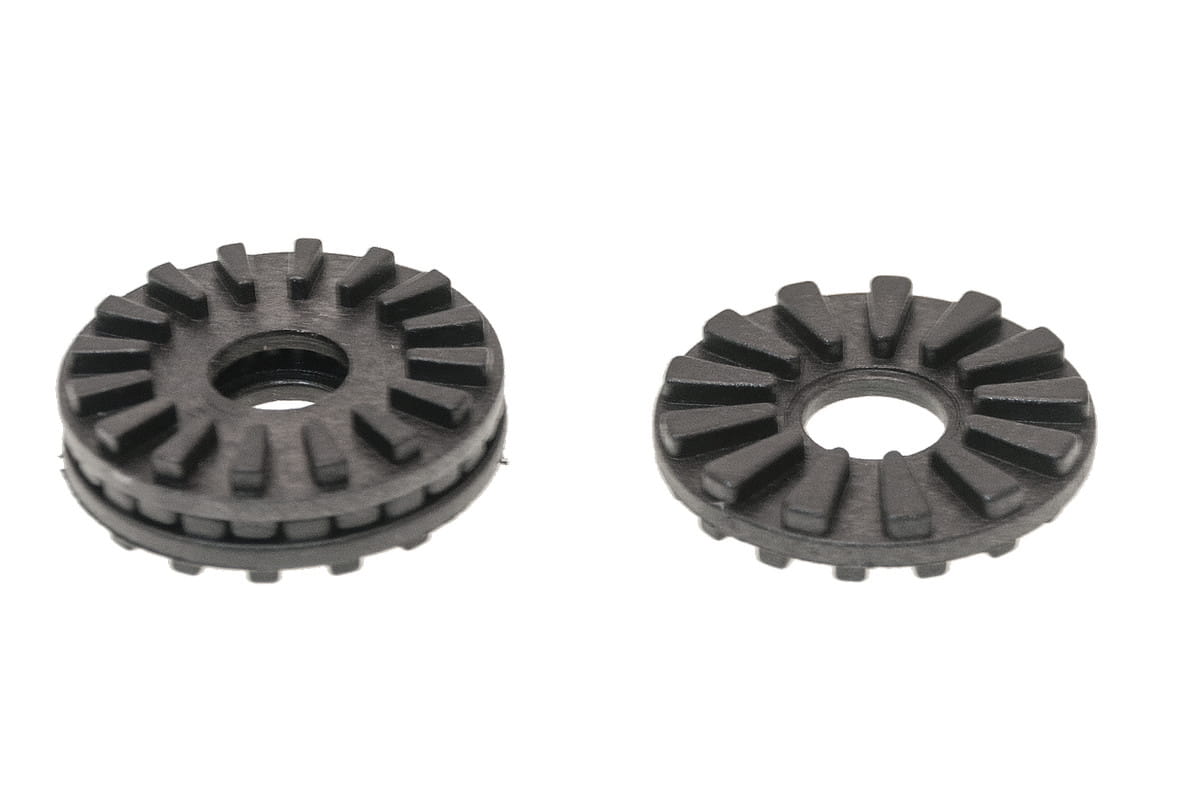

Podkładka posiada z dwóch stron odpowiednie uzębienie umożliwiające przejście pomiędzy różnymi standardami.

KROK 4 – USTAWIENIE KĄTA

Ustaw akcesorium w wymaganej pozycji.

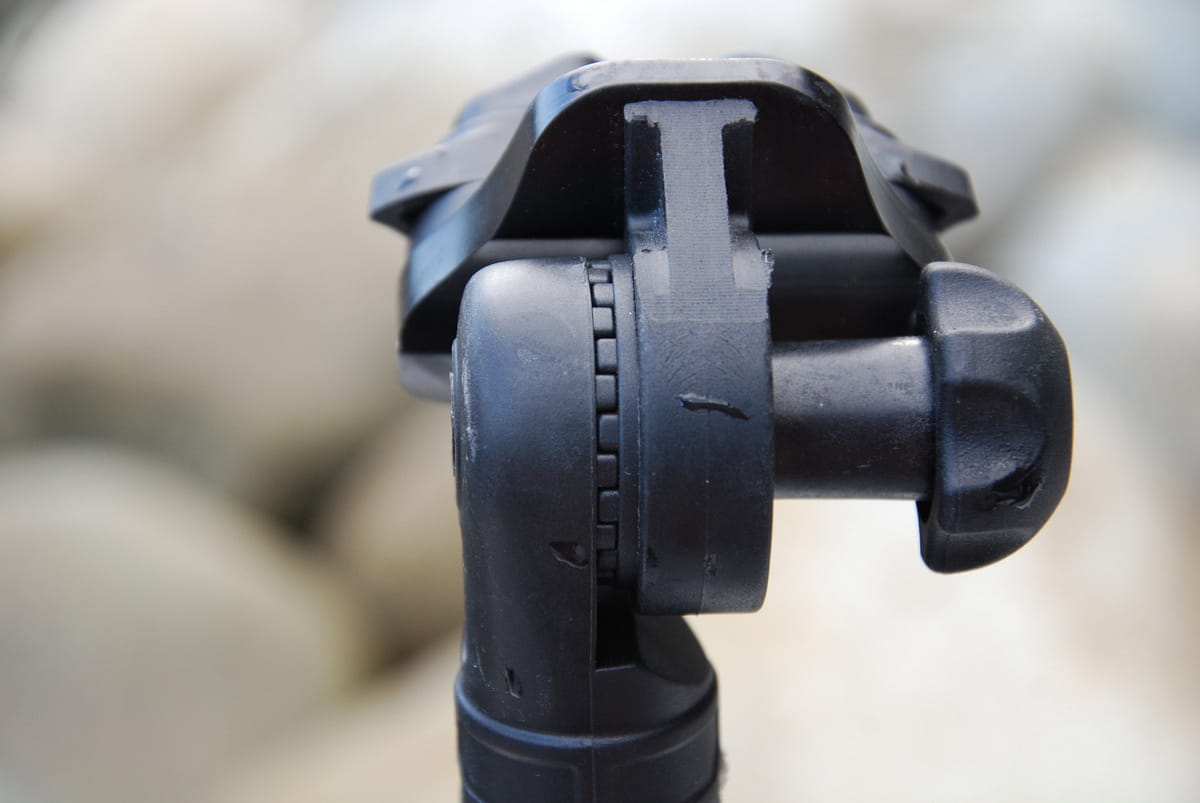

Po zastosowaniu Da230 możliwe jest prawidłowe zazębienie elementów obu systemów.

KROK 5 – DOKRĘCENIE

Po ustawieniu właściwego kąta skręć połączenie, wykorzystując elementy mocujące znajdujące się w konstrukcji danego akcesorium lub zastosowanego adaptera.

KROK 6 – MONTAŻ W FASTen

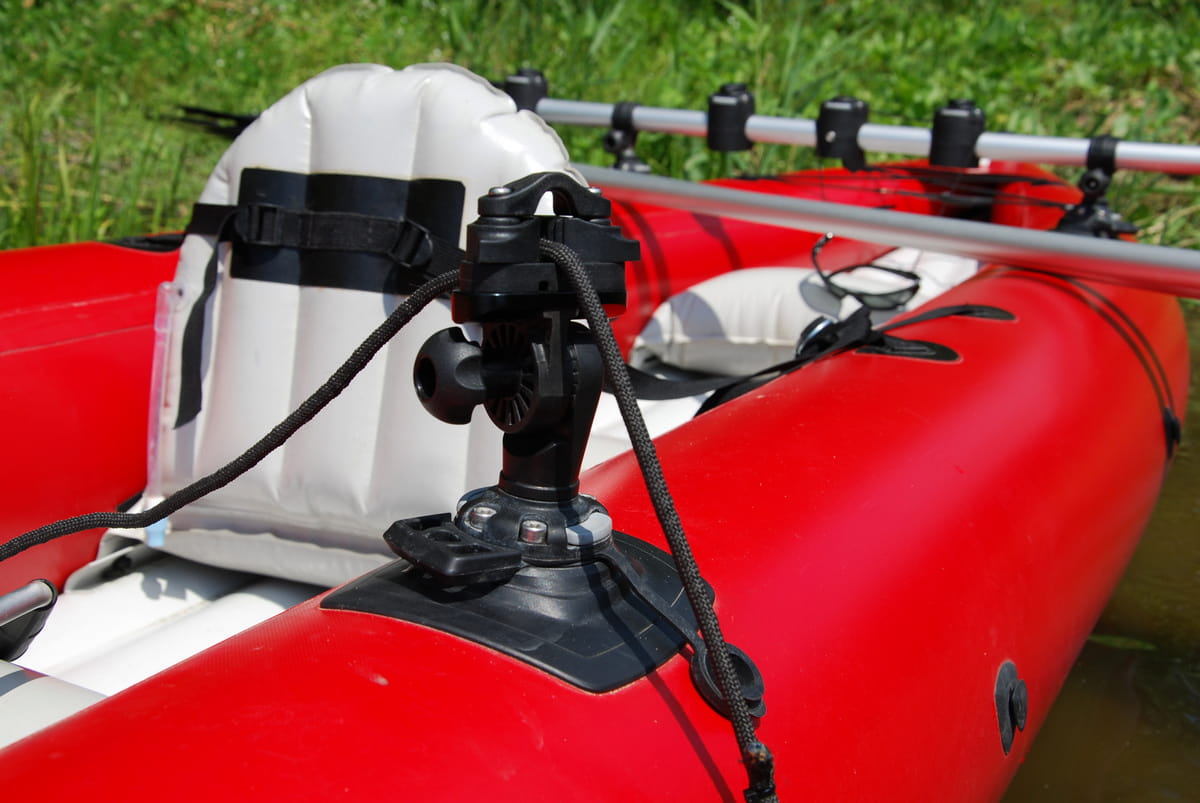

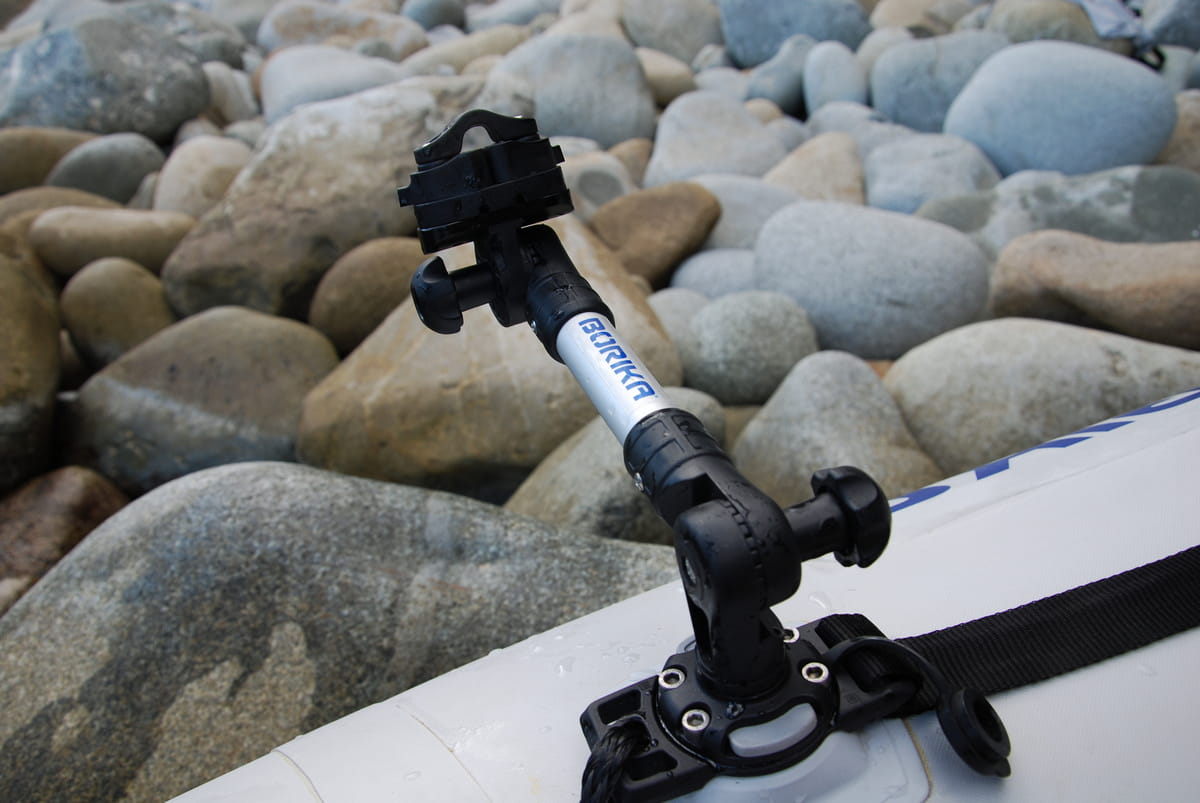

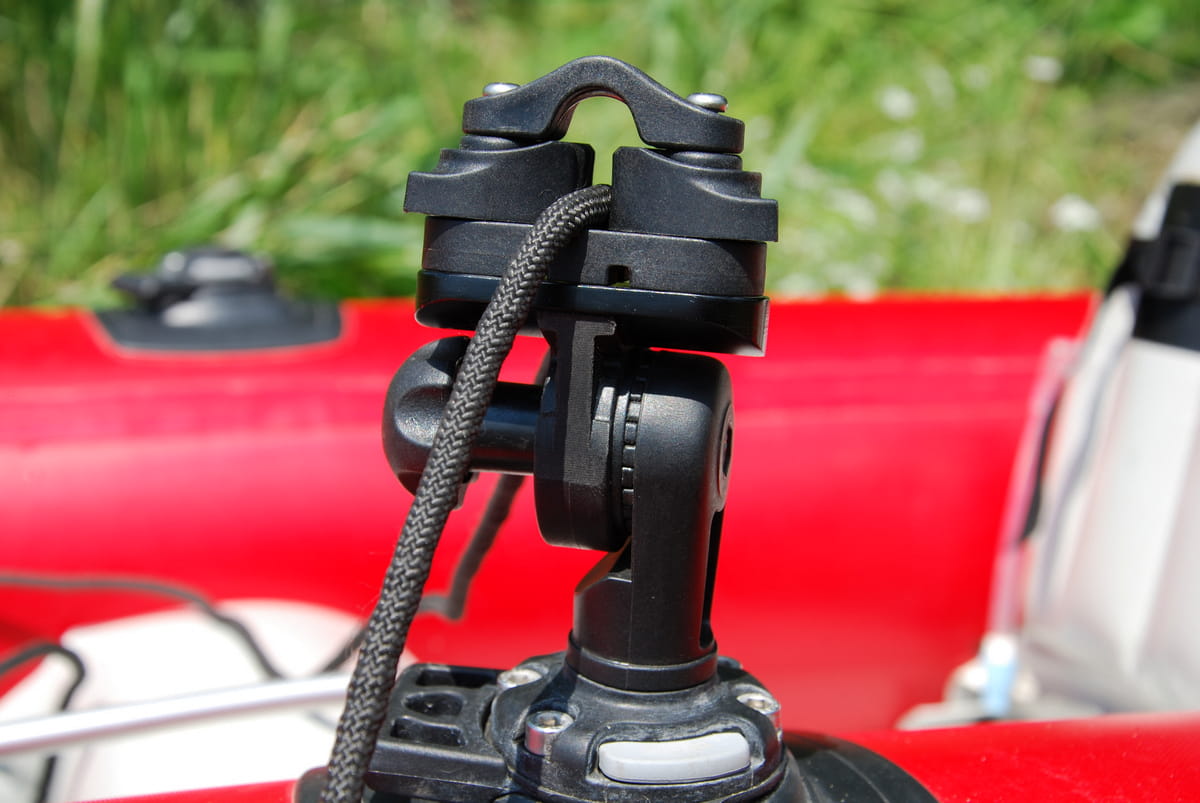

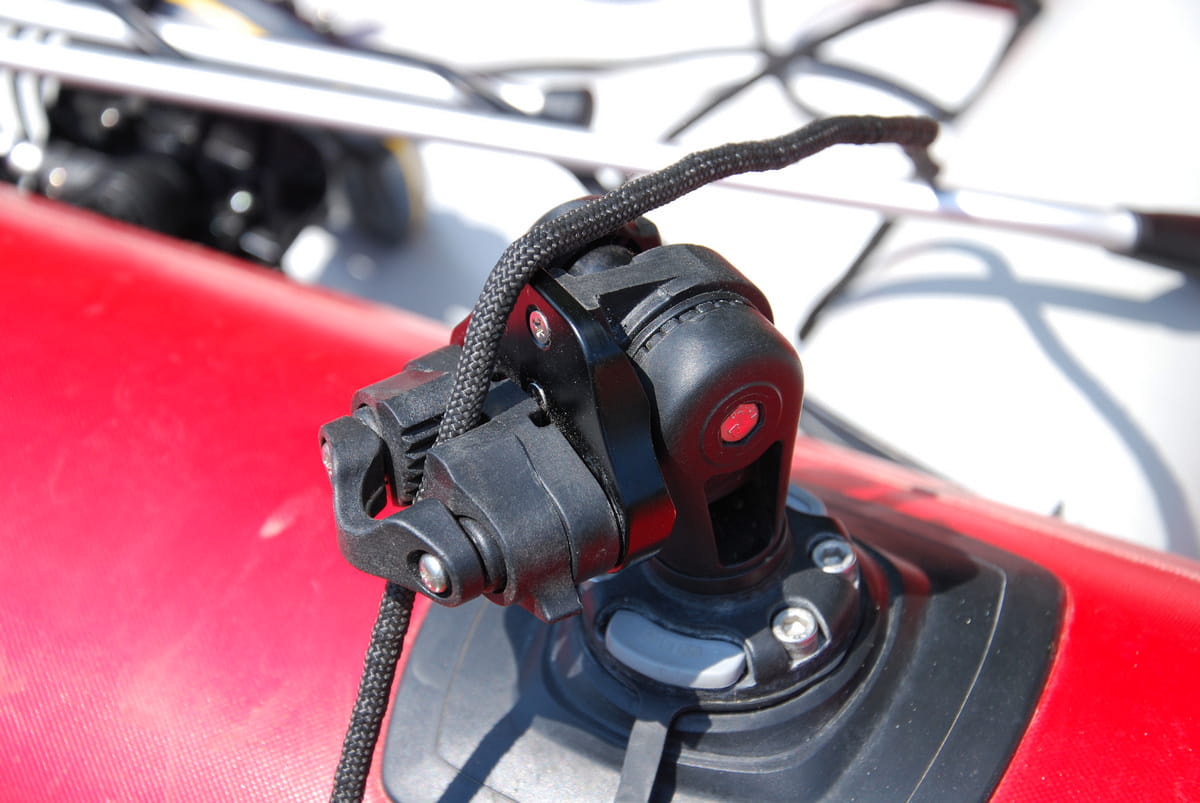

Gotowy zestaw można zamocować w odpowiednim zamku BORIKA FASTen.

Po zablokowaniu akcesorium sprawdź stabilność całego połączenia.

REGULACJA KĄTA

Da230 pozwala zachować możliwość regulacji kąta wynikającą z zastosowanego mechanizmu pochylania.

Jest to szczególnie przydatne w przypadku:

• uchwytów wędkarskich,
• mocowań przetworników,
• akcesoriów wymagających ustawienia pod konkretnym kątem.

Dzięki temu użytkownik może odpowiednio ustawić akcesorium względem powierzchni łodzi i kierunku jego pracy.

DO MONTAŻU UCHWYTÓW WĘDKARSKICH

Jednym z podstawowych zastosowań Da230 jest wykorzystanie uchwytów wędkarskich SCOTTY.

Pozwala to użytkownikowi zachować dotychczas posiadany uchwyt, jednocześnie korzystając z systemu mocowania BORIKA FASTen.

Jest to szczególnie korzystne przy modernizacji łodzi, gdy wyposażenie jest już skompletowane, ale użytkownik chce przejść na inny system mocowania.

DO MOCOWANIA PRZETWORNIKA

Da230 może być również wykorzystany przy akcesoriach SCOTTY służących do mocowania przetworników echosond.

Dzięki adapterowi możliwe jest wykorzystanie posiadanego mocowania SCOTTY w systemie BORIKA FASTen.

Jest to praktyczne rozwiązanie dla osób korzystających z różnych marek wyposażenia na jednej łodzi.

TRZY PODKŁADKI W ZESTAWIE

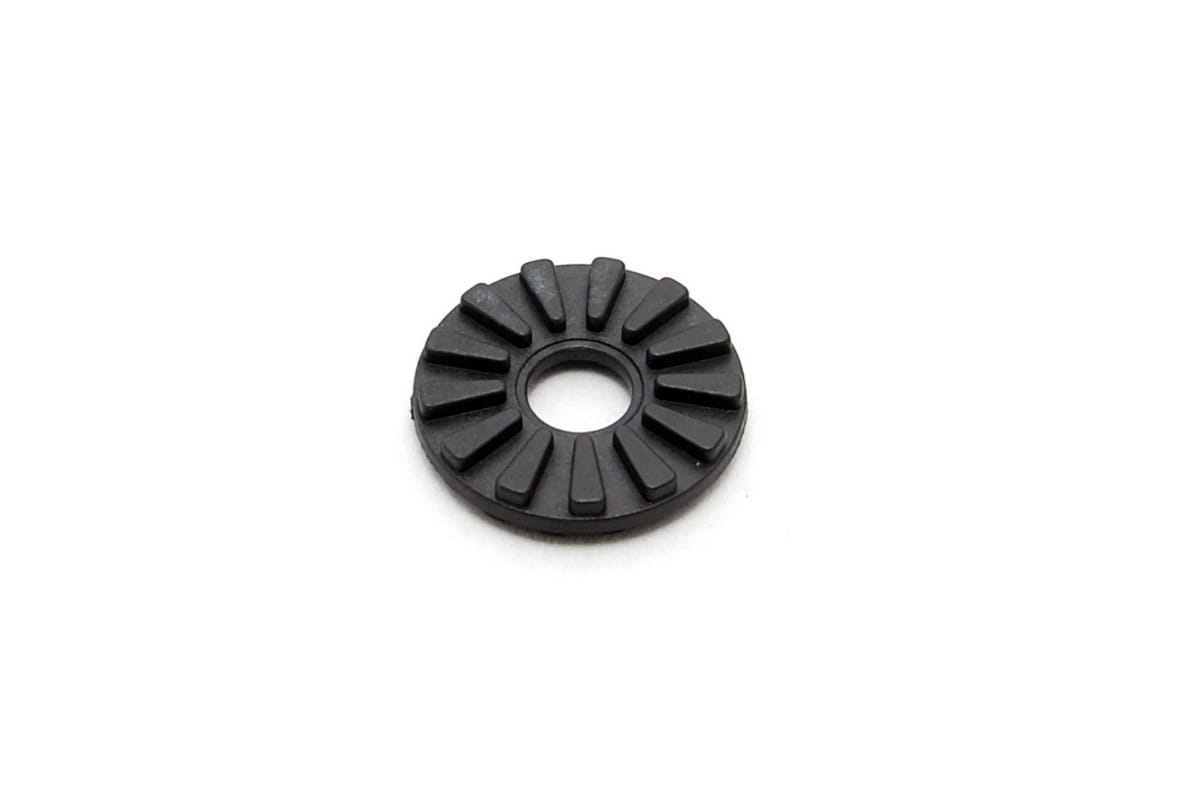

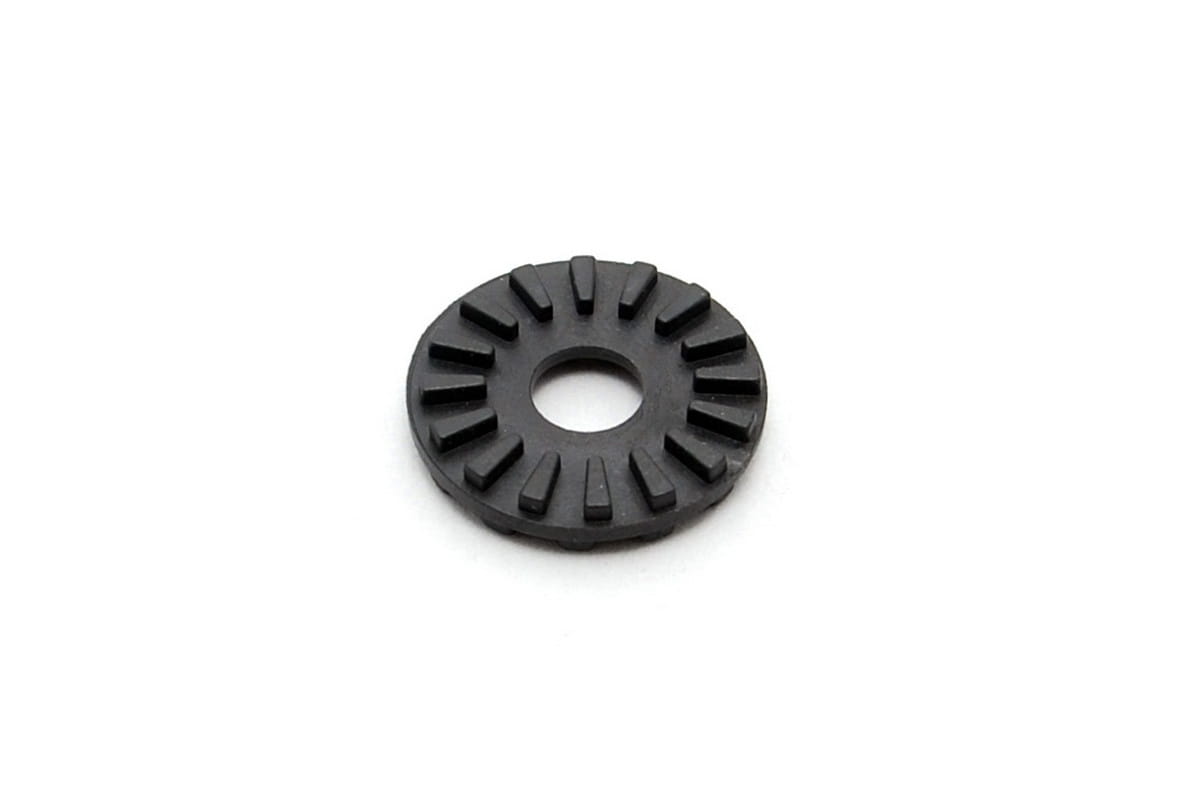

Zestaw Da230 zawiera 3 podkładki.

Oznacza to, że jeden komplet pozwala przygotować do montażu trzy różne akcesoria lub pozostawić dodatkową podkładkę jako zapasową.

MATERIAŁ

Podkładki Da230 wykonano z poliamidu wzmacnianego włóknem szklanym.

Materiał zapewnia odpowiednią sztywność, wytrzymałość mechaniczną oraz odporność na zużycie podczas wielokrotnego łączenia i rozłączania elementów.

WYMIARY

Średnica: 39 mm
Wysokość: 8 mm
Masa pojedynczej podkładki: ok. 9 g

Dane wymiarowe producenta potwierdzają również katalog BORIKA FASTen.

NAJWAŻNIEJSZE ZALETY

• umożliwia połączenie SCOTTY z BORIKA FASTen,
• pozwala wykorzystać posiadane akcesoria innych producentów,
• kompatybilny z akcesoriami SCOTTY posiadającymi połączenie zębate,
• przydatny przy uchwytach wędkarskich,
• może być stosowany przy mocowaniach przetworników,
• kompensuje różnicę pomiędzy uzębieniem SCOTTY i BORIKA,
• zachowuje możliwość regulacji kąta,
• wykonany z poliamidu wzmacnianego włóknem szklanym,
• niewielka masa,
• 3 sztuki w zestawie,
• pozwala uniknąć wymiany posiadanego wyposażenia.

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: Da230
Typ: podkładka przejściowa / adapter
Zastosowanie: SCOTTY → BORIKA FASTen
Uzębienie SCOTTY: 22,5° / 16 zębów
Uzębienie BORIKA FASTen: 27,7° / 13 zębów
Średnica: 39 mm
Wysokość: 8 mm
Masa: ok. 9 g / szt.
Materiał: poliamid wzmacniany włóknem szklanym
Kolor: czarny
Liczba sztuk w zestawie: 3

ZAWARTOŚĆ ZESTAWU

W zestawie otrzymujesz:

• 3 × podkładka przejściowa BORIKA FASTen Da230

Podkładki umożliwiają połączenie akcesoriów SCOTTY z elementami systemu BORIKA FASTen.

Da230 – DLA KOGO?

Da230 jest szczególnie dobrym rozwiązaniem dla osób, które:

• posiadają już akcesoria SCOTTY,
• mają na łodzi system BORIKA FASTen,
• chcą połączyć wyposażenie różnych producentów,
• nie chcą kupować nowych uchwytów,
• chcą wykorzystać posiadane mocowania przetworników,
• modernizują łódź lub ponton,
• korzystają z kilku różnych systemów montażowych.

PODSUMOWANIE

BORIKA FASTen Da230 to niewielki, ale bardzo praktyczny adapter rozwiązujący problem niekompatybilnych połączeń pomiędzy systemami BORIKA FASTen i SCOTTY.

Dzięki specjalnej konstrukcji podkładki możliwe jest połączenie uzębienia SCOTTY 22,5° / 16 zębów z uzębieniem BORIKA FASTen 27,7° / 13 zębów.

Pozwala to wykorzystać takie akcesoria jak uchwyty wędkarskie czy mocowania przetworników SCOTTY w łodzi wyposażonej w system BORIKA FASTen.

BORIKA FASTen Da230 – prosty sposób na połączenie wyposażenia SCOTTY z systemem BORIKA FASTen bez konieczności wymiany posiadanych akcesoriów.
