BORIKA FASTen Dp230 – ZESTAW PODKŁADEK DO PRECYZYJNEJ REGULACJI KĄTA NACHYLENIA

BORIKA FASTen Dp230 to zestaw specjalnych podkładek przejściowych do połączeń uchylnych, przeznaczonych do akcesoriów i konstrukcji systemu BORIKA FASTen. Ich zadaniem jest umożliwienie znacznie dokładniejszej regulacji kąta nachylenia zamontowanego wyposażenia.

Standardowe połączenia zębate BORIKA FASTen posiadają krok regulacji 27,7°. Zastosowanie podkładek Dp230 pozwala zmniejszyć ten krok do zaledwie 7,5°, dzięki czemu można precyzyjniej ustawić położenie akcesorium.

DO CZEGO SŁUŻĄ PODKŁADKI Dp230?

Podkładki Dp230 stosuje się w konstrukcjach wyposażonych w uchylne połączenia zębate 27,7°.

Ich głównym zadaniem jest:

• zwiększenie dokładności regulacji kąta,
• zmniejszenie kroku regulacji z 27,7° do 7,5°,
• umożliwienie precyzyjnego ustawienia akcesorium,
• dopasowanie położenia wyposażenia do konkretnej łodzi,
• poprawienie możliwości ustawienia uchwytów i platform.

Podkładki są stosowane parami – jedna podkładka znajduje się po jednej stronie połączenia, a druga po przeciwnej.

REGULACJA 7,5° ZAMIAST 27,7°

To najważniejsza cecha modelu Dp230.

Bez zastosowania podkładek:

27,7° → 27,7° → 27,7°

Po zastosowaniu Dp230:

7,5° → 7,5° → 7,5°

W praktyce oznacza to możliwość znacznie dokładniejszego ustawienia kąta pochylenia akcesorium.

Ma to szczególne znaczenie w przypadku wyposażenia, które musi być ustawione bardzo precyzyjnie, np.:

• uchwytów wędkarskich,
• uchwytów przetworników,
• platform pod elektronikę,

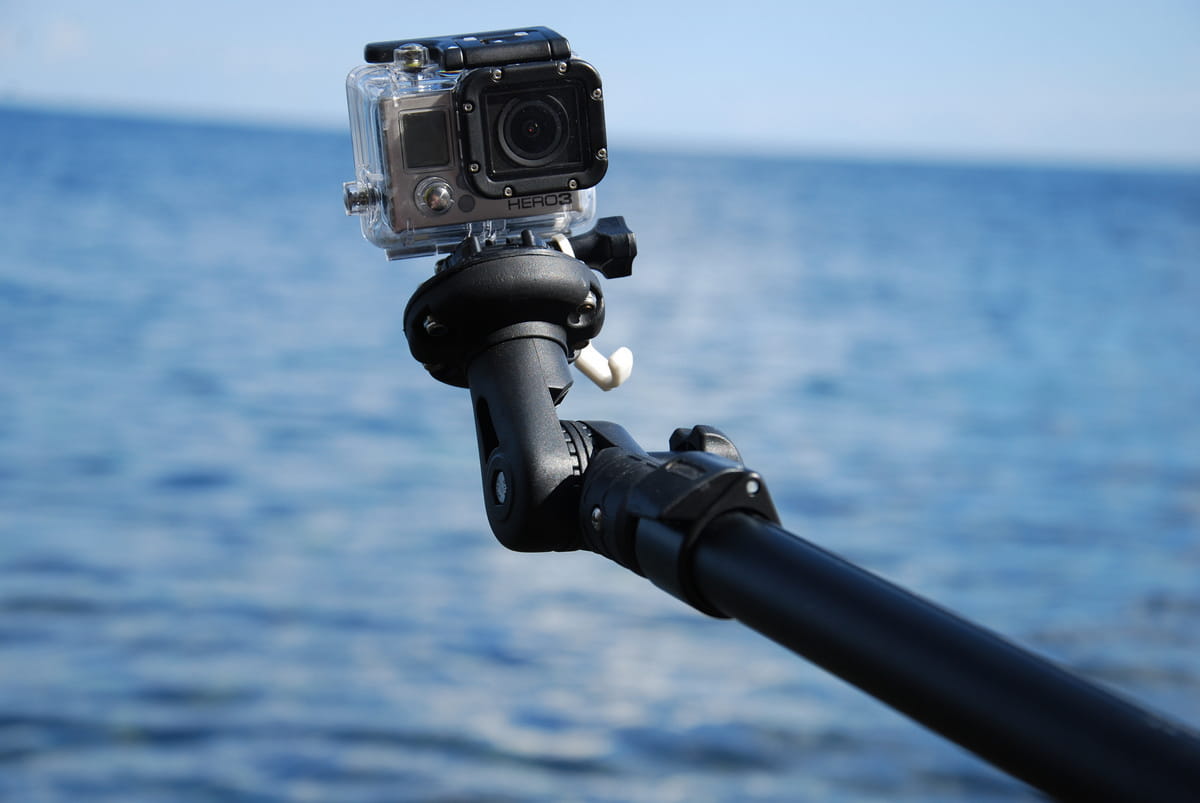

• uchwytów kamer,
• przedłużaczy,
• konstrukcji rurowych,
• platform obrotowo-uchylnych.

ZASTOSOWANIE W AKCESORIACH BORIKA FASTen

Dp230 jest stosowany w wielu produktach BORIKA FASTen wyposażonych w regulację pochylenia.

Podkładki znajdują się między innymi w konstrukcjach takich jak:

• uchwyty wędkarskie,
• platformy obrotowo-uchylne,
• przedłużacze,
• uchwyty wyposażenia elektronicznego,
• wybrane adaptery i połączenia rurowe.

Producent przewiduje również możliwość dokupienia Dp230 osobno, aby uzupełnić istniejącą konstrukcję o bardziej precyzyjną regulację.

MONTAŻ – KROK PO KROKU

KROK 1 – ROZŁĄCZ POŁĄCZENIE

Poluzuj element mocujący i rozdziel zębate połączenie uchylne.

Nie należy regulować położenia poprzez przesuwanie elementów na siłę.

KROK 2 – UMIEŚĆ PODKŁADKI

Podkładki Dp230 należy zamontować parami.

Stronę z uzębieniem 27,7° należy skierować w stronę odpowiednich zębów akcesorium.

KROK 3 – POŁĄCZ PODKŁADKI

Po zamontowaniu dwóch podkładek ich strony posiadające drobniejsze uzębienie 7,5° powinny stykać się ze sobą.

Schemat:

AKCESORIUM 27,7°
↓
Dp230 – 27,7° / 7,5°
↓
Dp230 – 7,5° / 27,7°
↓
ELEMENT KONSTRUKCJI 27,7°

Takie ustawienie pozwala uzyskać znacznie mniejszy krok regulacji.

KROK 4 – USTAW KĄT

Ustaw akcesorium w wymaganej pozycji.

Dzięki drobnym zębom podkładek można uzyskać regulację z krokiem 7,5°.

KROK 5 – DOKRĘĆ POŁĄCZENIE

Po uzyskaniu właściwego kąta należy ponownie połączyć elementy i dokręcić znajdujący się w konstrukcji element mocujący.

KROK 6 – SPRAWDŹ STABILNOŚĆ

Po dokręceniu sprawdź, czy:

• zęby są prawidłowo zazębione,
• podkładki są prawidłowo ułożone,
• połączenie nie posiada luzu,
• akcesorium pozostaje w wybranej pozycji.

Dp230 W UCHWYTACH WĘDKARSKICH

Podkładki są szczególnie przydatne w przypadku uchwytów na wędki.

Możliwość ustawienia kąta co 7,5° pozwala dokładniej dopasować pozycję uchwytu do:

• kierunku prowadzenia wędki,
• burty łodzi,
• pozycji wędkarza,
• rodzaju prowadzonego trollingu,
• aktualnej techniki połowu.

Zamiast wybierać spośród kilku stosunkowo dużych pozycji, użytkownik może znacznie precyzyjniej ustawić uchwyt.

Dp230 PRZY MONTAŻU ECHOSONDY

Podkładki mogą również poprawić możliwości regulacji uchwytów i platform przeznaczonych do elektroniki pokładowej.

Precyzyjne ustawienie kąta może być przydatne podczas montażu:

• echosond,
• ekranów GPS,
• przetworników,
• uchwytów urządzeń,
• kamer sportowych.

W przypadku wyposażenia elektronicznego pozwala to łatwiej ustawić urządzenie w kierunku użytkownika.

Dp230 W KONSTRUKCJACH RUROWYCH

Podkładki mogą być również wykorzystywane w bardziej rozbudowanych konstrukcjach rurowych.

Producent stosuje je m.in. w swoich przedłużaczach i konstrukcjach, gdzie połączenie uchylne wymaga precyzyjnej regulacji.

Dzięki temu można dokładniej ustawić:

• wysokość konstrukcji,
• kąt rury,
• pozycję platformy,
• kierunek zamocowanego akcesorium.

ZASTOSOWANIE NA ŁODZI I PONTONIE

Dp230 może być wykorzystywany w wyposażeniu montowanym na:

• pontonach PVC,
• łodziach aluminiowych,
• łodziach z laminatu,
• kajakach,
• belly boat,
• innych jednostkach wyposażonych w kompatybilne elementy BORIKA FASTen.

Sama podkładka nie jest punktem montażowym – służy do modyfikacji istniejącego połączenia uchylnego.

WYKONANIE

Podkładki Dp230 wykonano z poliamidu wzmacnianego włóknem szklanym.

Materiał ten zapewnia odpowiednią sztywność i odporność mechaniczną przy zachowaniu niewielkiej masy.

Dzięki temu podkładki mogą być stosowane w konstrukcjach przeznaczonych do użytkowania na wodzie.

6 SZTUK W ZESTAWIE

W komplecie znajduje się:

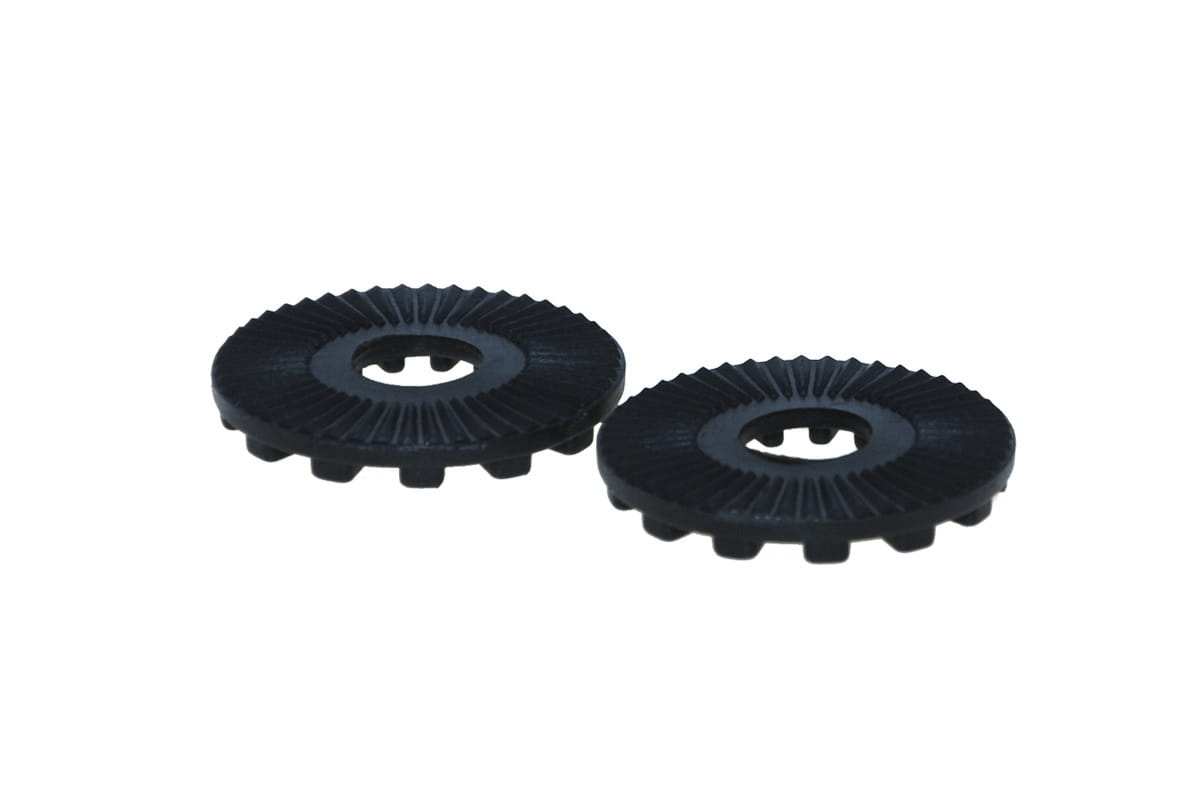

6 × podkładka Dp230

Ponieważ podkładki wykorzystuje się parami, jeden zestaw pozwala wyposażyć 3 połączenia uchylne.

NAJWAŻNIEJSZE ZALETY

• precyzyjna regulacja kąta nachylenia,
• zmniejszenie kroku regulacji z 27,7° do 7,5°,
• przeznaczone do połączeń zębatych BORIKA FASTen,
• stosowane parami,
• 6 sztuk w zestawie,
• możliwość wyposażenia trzech połączeń,
• wykonanie z poliamidu wzmacnianego włóknem szklanym,
• niewielka masa,
• przydatne przy uchwytach wędkarskich,
• przydatne przy uchwytach elektroniki,
• możliwość zastosowania w konstrukcjach rurowych,
• kompatybilność z wieloma akcesoriami BORIKA FASTen wyposażonymi w regulację pochylenia.

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: Dp230
Typ: podkładki przejściowe / regulacyjne
Przeznaczenie: połączenia uchylne BORIKA FASTen
Standardowe uzębienie: 27,7°
Krok po zastosowaniu Dp230: 7,5°
Liczba podkładek: 6 szt.
Sposób stosowania: parami
Liczba możliwych do wyposażenia połączeń: 3
Materiał: poliamid wzmacniany włóknem szklanym
Kolor: czarny
Kod producenta: 01.17.017.01.01

ZAWARTOŚĆ ZESTAWU

W zestawie:

• 6 × BORIKA FASTen Dp230 – podkładka regulacyjna

Podkładki są przeznaczone do montażu w parach.

DLA KOGO JEST Dp230?

BORIKA FASTen Dp230 będzie szczególnie przydatny dla osób, które:

• chcą dokładniej ustawić kąt akcesorium,
• posiadają uchwyt BORIKA FASTen z regulacją pochylenia,
• potrzebują precyzyjnie ustawić uchwyt wędki,
• montują elektronikę pokładową,
• budują własną konstrukcję rurową,
• chcą zwiększyć zakres możliwości istniejącego mocowania,
• potrzebują dodatkowych podkładek do już posiadanych akcesoriów.

PODSUMOWANIE

BORIKA FASTen Dp230 to niewielki, ale bardzo praktyczny element systemu BORIKA FASTen, który pozwala znacząco zwiększyć dokładność ustawienia kąta nachylenia akcesoriów.

Standardowy krok połączenia wynoszący 27,7° zostaje dzięki zastosowaniu podkładek zmniejszony do 7,5°. Pozwala to precyzyjniej ustawić uchwyty wędkarskie, platformy, uchwyty elektroniki, przedłużacze oraz inne konstrukcje wyposażone w kompatybilne połączenia uchylne.

BORIKA FASTen Dp230 – prosty sposób na znacznie dokładniejszą regulację kąta każdego kompatybilnego połączenia uchylnego.
