BORIKA FASTen Et225 – PRZEDŁUŻKA DO AKCESORIÓW 205 mm Z POŁĄCZENIEM 90°

BORIKA FASTen Et225 to funkcjonalna przedłużka przeznaczona do rozbudowy systemu mocowania akcesoriów na łodziach, pontonach, kajakach, belly boat oraz innych jednostkach pływających. Jej zastosowanie pozwala odsunąć zamontowane akcesorium od punktu mocowania o około 205 mm, a jednocześnie zmienić jego położenie względem podstawy.

Najważniejszą cechą modelu Et225 jest zastosowanie dwóch końcowych połączeń z uzębieniem 27,7°, które są względem siebie obrócone o 90°. Dzięki temu przedłużka umożliwia budowanie konstrukcji przebiegających w dwóch różnych płaszczyznach. Jest to szczególnie przydatne przy montażu uchwytów w miejscach, gdzie standardowe ustawienie akcesorium byłoby niewygodne lub kolidowałoby z elementami łodzi.

ZASTOSOWANIE

Głównym zadaniem Et225 jest zwiększenie odległości pomiędzy akcesorium a punktem jego mocowania.

Przedłużka może być wykorzystana między innymi do:

• odsunięcia uchwytu wędki od burty,
• podniesienia uchwytu nad powierzchnię łodzi,
• odsunięcia echosondy lub innego urządzenia od miejsca montażu,
• ustawienia akcesorium w wygodniejszej pozycji,
• stworzenia wieloelementowej konstrukcji montażowej,
• zmiany kierunku prowadzenia ramienia,
• wykorzystania ograniczonej przestrzeni na małej łodzi,
• montażu dodatkowych akcesoriów w trudno dostępnych miejscach.

Przedłużka jest szczególnie praktyczna wtedy, gdy bezpośrednie zamocowanie akcesorium powoduje kolizję z burtą, pokładem, siedzeniem lub innym wyposażeniem.

PRZEDŁUŻENIE O 205 mm

Et225 pozwala zwiększyć odległość pomiędzy akcesorium a punktem mocowania o około 205 mm.

Dodatkowa przestrzeń może być wykorzystana np. do odsunięcia uchwytu wędki od burty.

Przykładowa konfiguracja:

PUNKT MONTAŻOWY FASTen

↓

UCHWYT / AKCESORIUM

↓

Et225 – +205 mm

↓

AKCESORIUM ODSUNIĘTE OD BURTY

Dzięki temu można uzyskać znacznie większą swobodę rozmieszczenia wyposażenia.

POŁĄCZENIA OBRÓCONE O 90°

To najważniejsza cecha konstrukcyjna modelu Et225.

Oba końce przedłużki posiadają połączenia z uzębieniem 27,7°, jednak są one ustawione względem siebie pod kątem 90°.

W praktyce oznacza to możliwość budowania konstrukcji, w których jedno akcesorium znajduje się np. wyżej, niżej, bardziej na zewnątrz lub pod innym kątem względem punktu montażowego.

Pozwala to wykorzystać Et225 nie tylko jako zwykłą przedłużkę, ale również jako element zmieniający płaszczyznę prowadzenia konstrukcji.

PRZYKŁAD ZASTOSOWANIA – UCHWYT WĘDKI

Et225 świetnie sprawdza się w przypadku uchwytów wędkarskich.

Jeżeli rękojeść wędki znajduje się zbyt blisko burty lub innych elementów wyposażenia, zastosowanie przedłużki pozwala odsunąć uchwyt od punktu mocowania.

Jest to szczególnie przydatne podczas:

• trollingu,
• wędkowania z kilku stanowisk,
• korzystania z długich wędek,
• montażu kilku uchwytów jednocześnie.

PRZYDATNA NA MAŁYCH ŁODZIACH

Na niewielkich łodziach, kajakach i belly boat przestrzeń jest mocno ograniczona.

Et225 pozwala wykorzystać istniejące punkty montażowe bardziej efektywnie, ponieważ akcesorium można przenieść poza bezpośrednią strefę zamka.

Producent wskazuje również możliwość wykorzystania rury o średnicy 25 mm do montażu dodatkowych systemów FMr125 i FMr225, co pozwala zamocować kolejne akcesoria bez zajmowania następnego punktu na burcie.

KOMPATYBILNOŚĆ Z SYSTEMEM BORIKA FASTen

Et225 jest elementem modułowego systemu BORIKA FASTen.

Można go łączyć z akcesoriami wyposażonymi w odpowiednie połączenia z uzębieniem 27,7°. Dotyczy to między innymi:

• uchwytów wędkarskich,
• uchwytów kotwicznych,
• platform pod echosondy,
• uchwytów kamer,
• uchwytów urządzeń elektronicznych,
• innych akcesoriów BORIKA FASTen wyposażonych w kompatybilne połączenie.

Dzięki zastosowaniu odpowiednich adapterów przejściowych możliwe jest również tworzenie konfiguracji z akcesoriami innych producentów, np. Scotty czy YakAttack.

MONTAŻ – KROK PO KROKU

KROK 1 – PRZYGOTUJ PUNKT MONTAŻOWY

Najpierw należy zamontować odpowiedni zamek systemu BORIKA FASTen na łodzi lub pontonie.

W przypadku pontonu PVC należy zastosować kompatybilną podstawę montażową przeznaczoną do klejenia na powierzchni pontonu.

KROK 2 – PRZYGOTUJ AKCESORIUM

Rozłącz połączenie akcesorium, które ma zostać zamontowane na przedłużce.

Et225 montuje się pomiędzy punktem mocowania a akcesorium.

KROK 3 – POŁĄCZ PIERWSZY KONIEC

Dopasuj zęby połączenia Et225 do odpowiedniego połączenia akcesorium lub adaptera.

Ze względu na zastosowanie uzębienia 27,7° możliwe jest ustawienie elementów w określonych pozycjach kątowych.

KROK 4 – ZAMONTUJ ELEMENT MOCUJĄCY

Po prawidłowym ustawieniu elementów należy zastosować znajdujące się w zestawie mocowanie.

Połączenie należy odpowiednio dokręcić.

KROK 5 – USTAW DRUGI KONIEC

Drugi koniec Et225 należy połączyć z odpowiednim adapterem lub elementem mocującym, który zostanie umieszczony w zamku FASTen.

Dzięki obróceniu obu końców o 90° można ustawić konstrukcję w innej płaszczyźnie.

KROK 6 – USTAW KĄT AKCESORIUM

Po zamontowaniu całego zestawu można ustawić odpowiedni kąt nachylenia akcesorium.

Pozycję należy dobrać tak, aby urządzenie lub uchwyt znajdował się w wygodnym i bezpiecznym miejscu.

KROK 7 – ZABLOKUJ KONSTRUKCJĘ

Po uzyskaniu właściwego ustawienia należy dokręcić pokrętło mocujące.

Przed rozpoczęciem użytkowania należy sprawdzić stabilność wszystkich połączeń.

REGULACJA KĄTA

Standardowy krok regulacji połączeń zębatych Et225 wynosi 27,7°.

Jeżeli potrzebna jest dokładniejsza regulacja, można zastosować podkładki Dp230 wyposażone w drobniejsze uzębienie 7,5°.

Pozwala to znacznie dokładniej ustawić kąt zamontowanego akcesorium.

27,7° → standardowa regulacja

7,5° → regulacja precyzyjna z Dp230

Podkładki Dp230 są stosowane w wielu akcesoriach BORIKA FASTen wyposażonych w funkcję regulacji pochylenia i mogą być również dokupione oddzielnie.

MOŻLIWOŚĆ MONTAŻU DODATKOWYCH AKCESORIÓW

Et225 posiada rurę o średnicy 25 mm.

Na tej rurze można zamontować dodatkowe systemy montażowe FMr125 oraz FMr225. Pozwala to wykorzystać samą przedłużkę jako dodatkową przestrzeń do montażu wyposażenia.

Jest to szczególnie przydatne na:

• kajakach wędkarskich,
• belly boat,
• małych pontonach,
• niewielkich łodziach,
• jednostkach z ograniczoną liczbą dostępnych punktów montażowych.

KONSTRUKCJA I MATERIAŁY

Przedłużka została wykonana z materiałów przeznaczonych do pracy w środowisku wodnym.

Rura: stop aluminium, pokryty warstwą anodowaną oraz dodatkową powłoką proszkową.

Elementy łączące: poliamid wzmacniany włóknem szklanym.

Elementy mocujące: stal nierdzewna A2 oraz mosiądz.

Zastosowanie anodowanego aluminium oraz dodatkowej powłoki ochronnej zwiększa odporność konstrukcji na korozję i wpływ warunków atmosferycznych.

Po użytkowaniu w wodzie morskiej producent zaleca dokładne przepłukanie elementów dużą ilością słodkiej wody.

KOMPAKTOWA KONSTRUKCJA

Pomimo możliwości zwiększenia odległości akcesorium od punktu montażowego, Et225 pozostaje stosunkowo niewielkim elementem systemu.

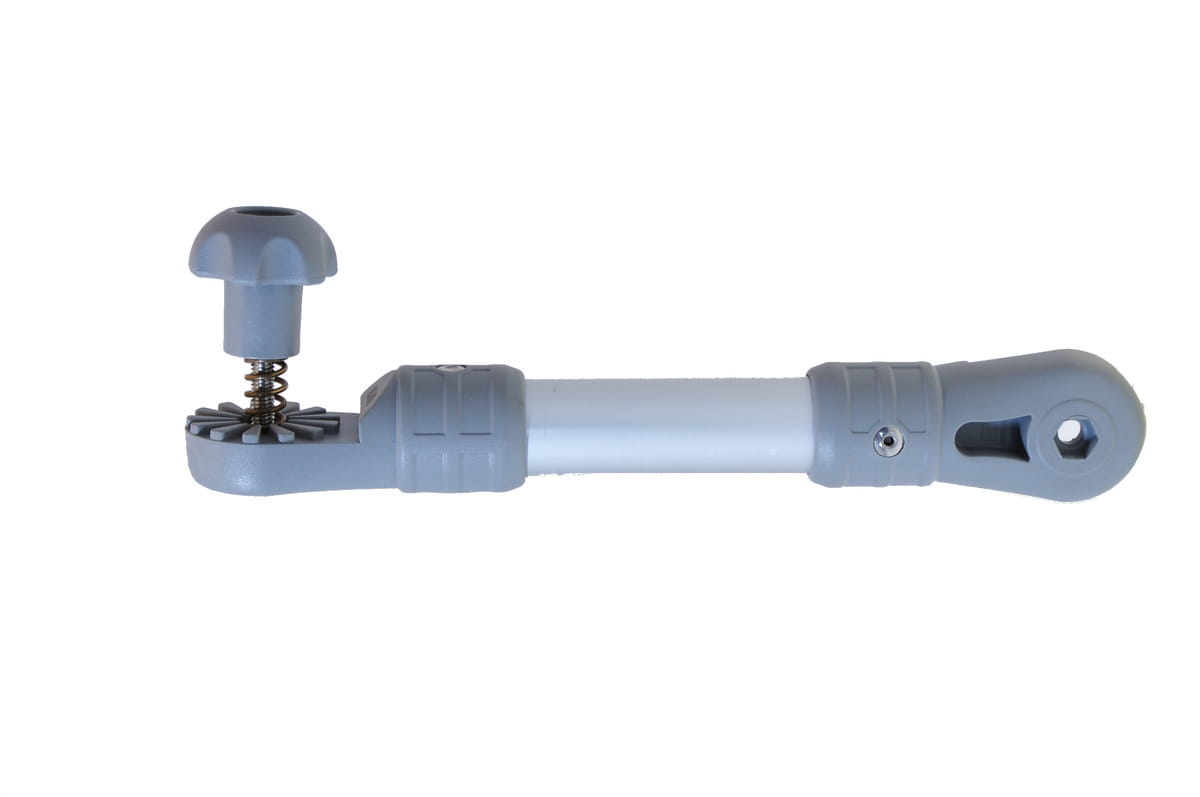

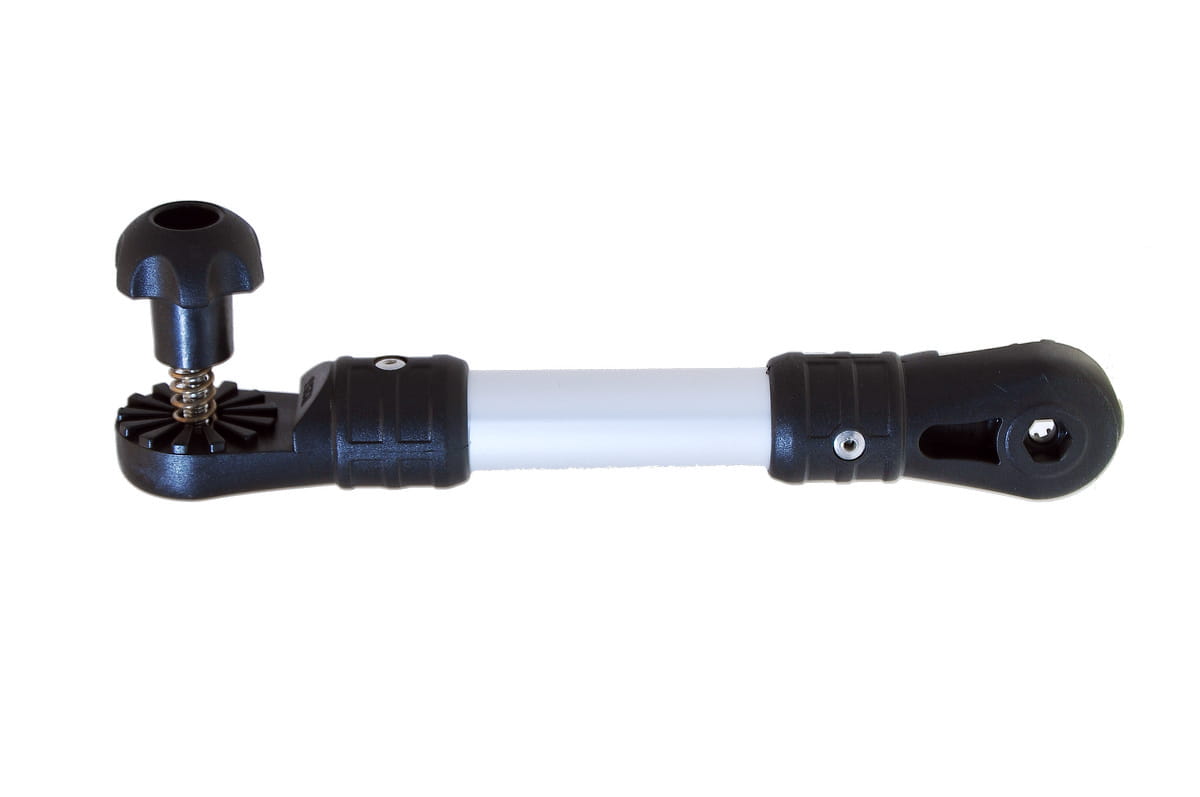

Konstrukcja składa się z:

• aluminiowej rury,
• dwóch końcowych połączeń zębatych,
• sprężyny,
• śruby mocującej,
• pokrętła z nakrętką.

Dzięki modułowej budowie przedłużka może być wykorzystywana jako element bardziej rozbudowanych konfiguracji FASTen.

ZASTOSOWANIE Z AKCESORIAMI INNYCH PRODUCENTÓW

System BORIKA FASTen pozwala na tworzenie konfiguracji z wykorzystaniem odpowiednich adapterów przejściowych.

Dzięki nim możliwe jest przejście z uzębienia 27,7° na systemy stosowane m.in. przez Scotty oraz YakAttack.

Daje to użytkownikowi większą swobodę w przypadku rozbudowy istniejącego wyposażenia łodzi.

NAJWAŻNIEJSZE ZALETY

• zwiększa odległość akcesorium od punktu mocowania o około 205 mm,
• końcowe połączenia z uzębieniem 27,7°,
• końce przedłużki obrócone względem siebie o 90°,
• umożliwia budowanie konstrukcji w różnych płaszczyznach,
• kompatybilna z systemem BORIKA FASTen,
• możliwość stosowania z wieloma akcesoriami FASTen,
• możliwość precyzyjnej regulacji z wykorzystaniem podkładek Dp230,
• rura o średnicy 25 mm,
• możliwość montażu dodatkowych systemów FMr125/FMr225,
• aluminiowa konstrukcja,
• anodowanie i dodatkowa powłoka proszkowa,
• elementy łączące z poliamidu wzmacnianego włóknem szklanym,
• mocowania ze stali nierdzewnej A2,
• szerokie możliwości konfiguracji na łodzi, pontonie, kajaku i belly boat.

DLA KOGO JEST BORIKA FASTen Et225?

Et225 będzie szczególnie przydatna dla osób, które chcą rozbudować wyposażenie swojej jednostki i uzyskać większą swobodę w rozmieszczeniu akcesoriów.

Produkt sprawdzi się przede wszystkim u:

• wędkarzy,
• właścicieli pontonów,
• użytkowników łodzi wędkarskich,
• użytkowników kajaków,
• użytkowników belly boat,
• właścicieli RIB-ów,
• użytkowników łodzi rekreacyjnych,
• osób korzystających z wielu akcesoriów montowanych w systemie FASTen.

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: Et225
Typ: przedłużka do akcesoriów
Wydłużenie: ok. 205 mm
Średnica rury: Ø25 mm
Długość rury: ok. 155 mm
Uzębienie połączeń: 27,7°
Ustawienie końców: obrócone względem siebie o 90°
Wymiary całkowite: ok. 244 × 67 × 39 mm
Masa: ok. 155 g
Materiał rury: stop aluminium, anodowany i malowany proszkowo
Materiał elementów łączących: poliamid wzmacniany włóknem szklanym
Elementy mocujące: stal nierdzewna A2 / mosiądz
System: BORIKA FASTen

ZAWARTOŚĆ ZESTAWU

BORIKA FASTen Et225 – przedłużka 205 mm z połączeniami 27,7° ustawionymi względem siebie pod kątem 90°.

W zestawie znajdują się elementy potrzebne do połączenia przedłużki z kompatybilnym akcesorium, w tym mocowanie z elementem sprężynowym i pokrętłem.

Uwaga: w zależności od wybranej konfiguracji dodatkowy zamek FASTen, podstawa montażowa oraz akcesorium końcowe mogą być sprzedawane oddzielnie.

PODSUMOWANIE

BORIKA FASTen Et225 to uniwersalna przedłużka pozwalająca odsunąć akcesorium od punktu mocowania o około 205 mm oraz zmienić płaszczyznę jego prowadzenia.

Dzięki zastosowaniu dwóch końcowych połączeń z uzębieniem 27,7°, obróconych względem siebie o 90°, Et225 daje znacznie większe możliwości konfiguracji niż standardowa prosta przedłużka. Można ją wykorzystać do montażu uchwytów wędek, platform pod echosondy, uchwytów kamer oraz wielu innych elementów wyposażenia.

BORIKA FASTen Et225 – 205 mm dodatkowej przestrzeni i znacznie większa swoboda rozmieszczenia wyposażenia na łodzi lub pontonie.
