BORIKA FASTen Ex225 – PRZEDŁUŻKA DO AKCESORIÓW 205 mm NA RURĘ Ø25 mm

BORIKA FASTen Ex225 to uniwersalna przedłużka przeznaczona do rozbudowy systemu montażowego FASTen. Jej zadaniem jest zwiększenie odległości pomiędzy akcesorium a punktem mocowania na łodzi, pontonie, kajaku, belly boat, RIB-ie czy SUP-ie. Przedłużka pozwala również wyprowadzić zamontowane wyposażenie poza burtę lub unieść je nad powierzchnię jednostki.

Model Ex225 wyróżnia się zastosowaniem dwóch końcowych połączeń z uzębieniem 27,7°, dzięki czemu może współpracować z szeroką gamą akcesoriów BORIKA FASTen wyposażonych w kompatybilne połączenia uchylne.

ZASTOSOWANIE

Ex225 pozwala zwiększyć odległość pomiędzy akcesorium a zamkiem montażowym o 205 mm. Dzięki temu można znacznie swobodniej rozmieścić wyposażenie na jednostce.

Przedłużka może być wykorzystywana między innymi do:

• uchwytów wędkarskich,
• uchwytów kotwicznych,
• rolek kotwicznych,
• platform pod echosondy,

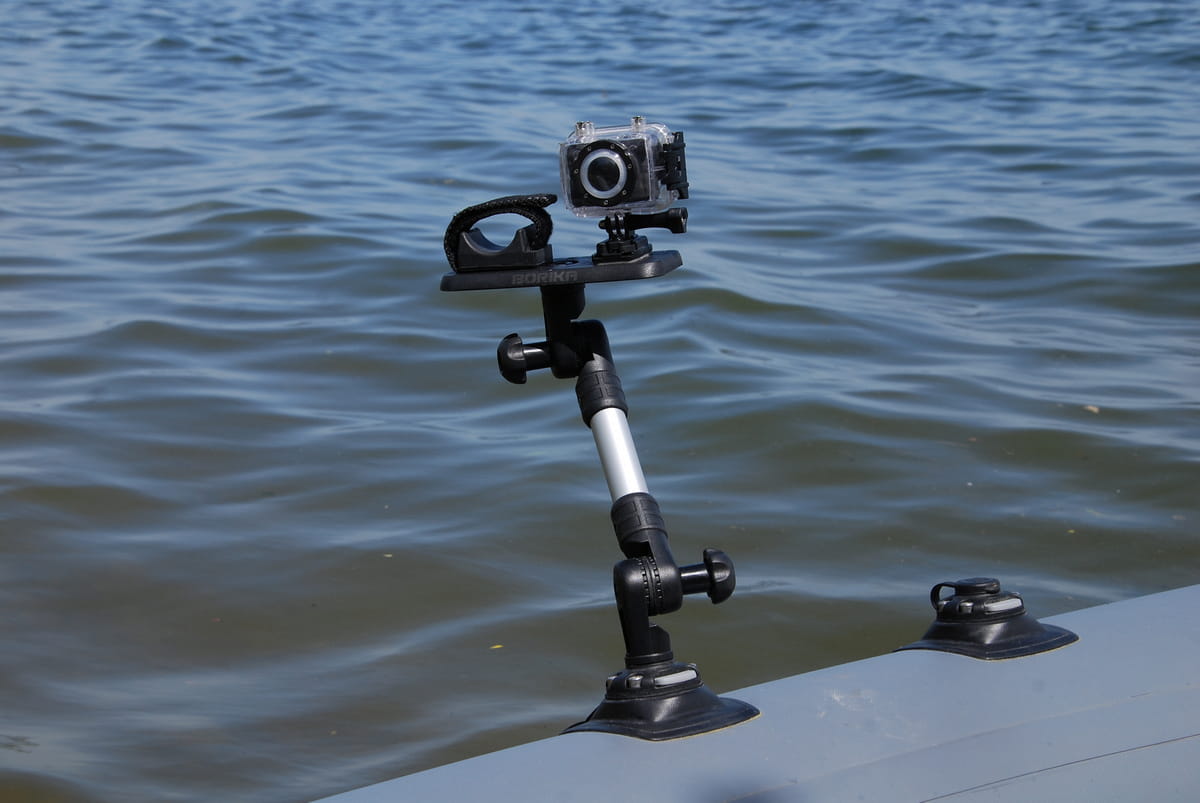

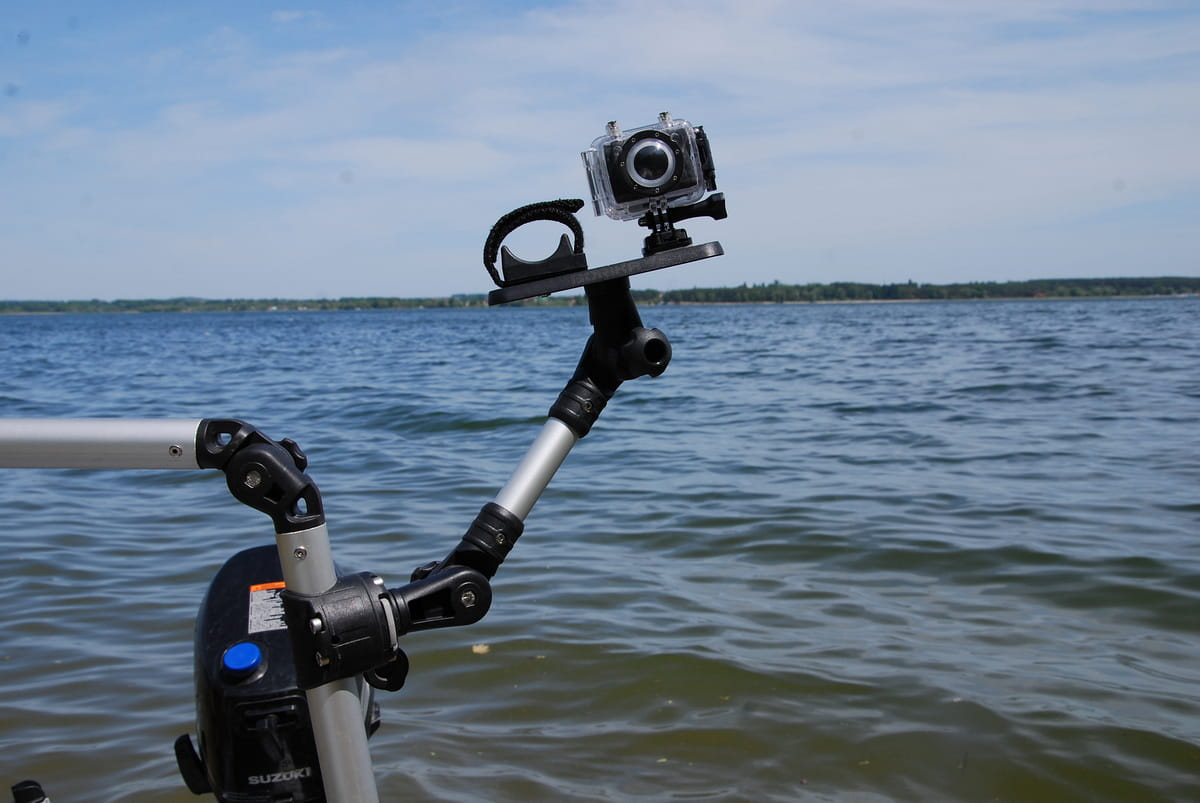

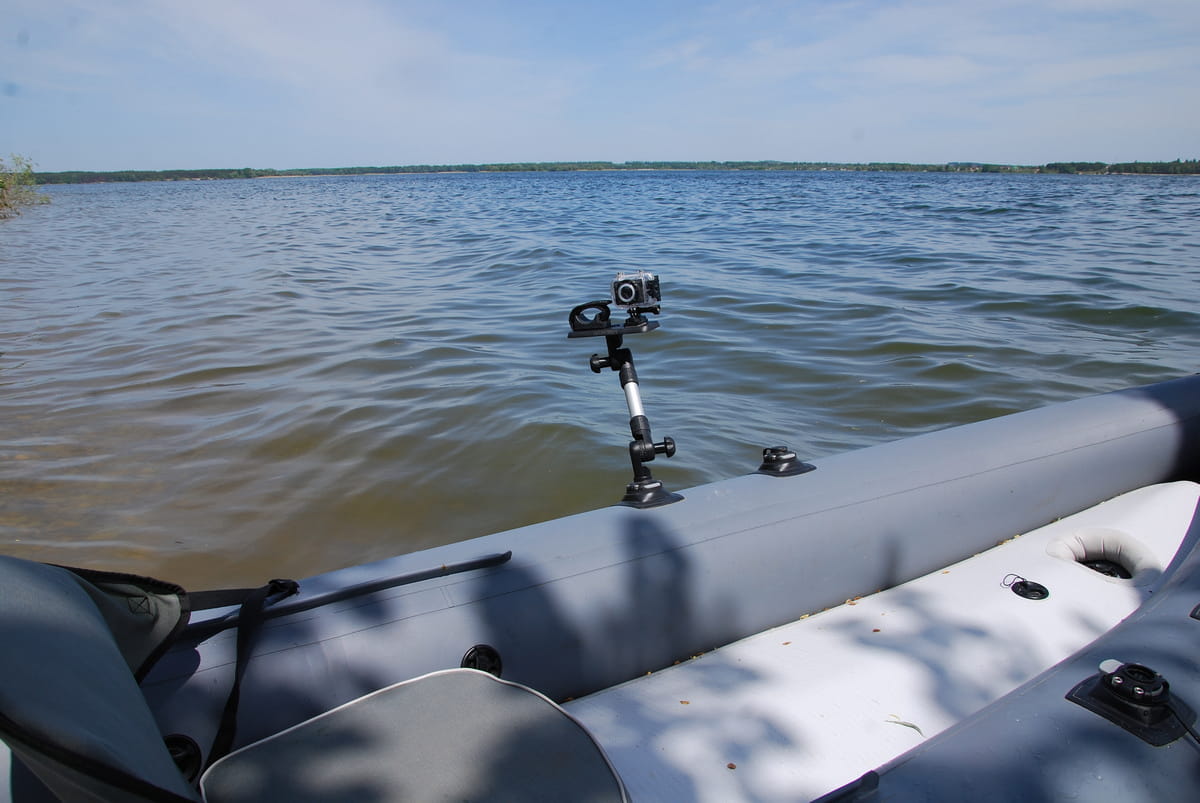

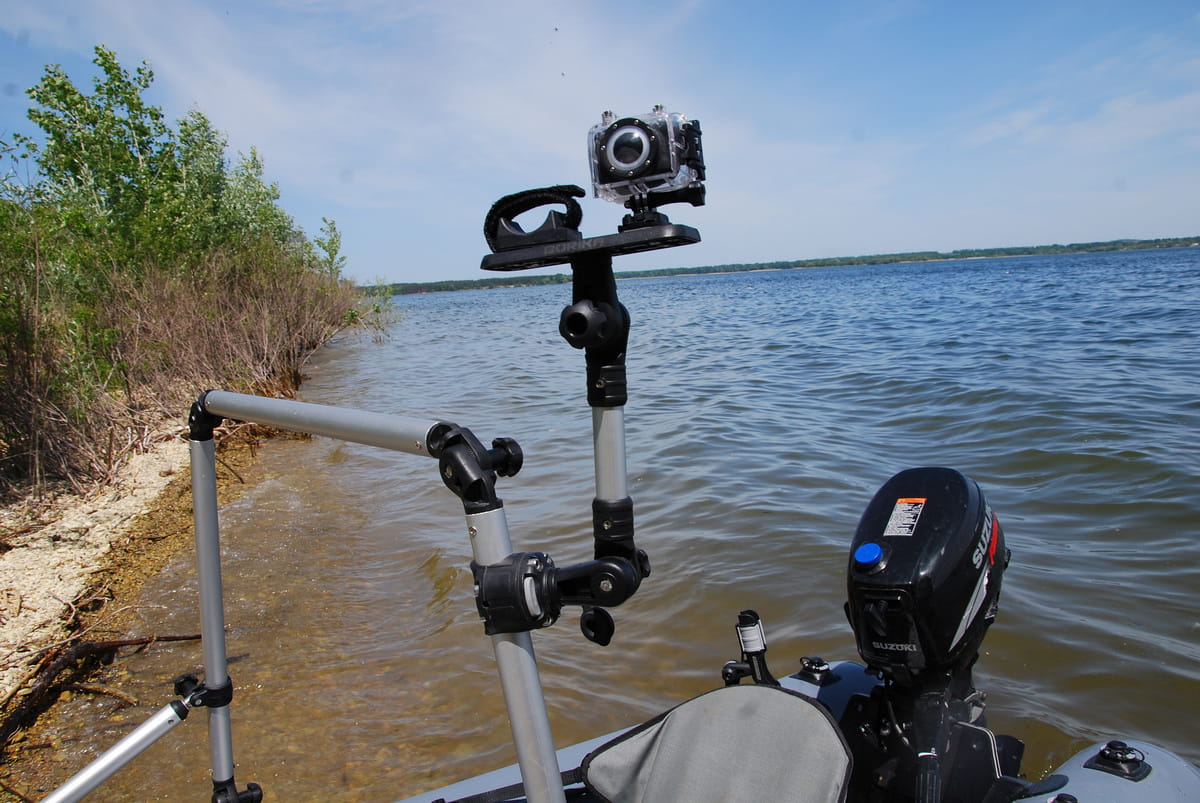

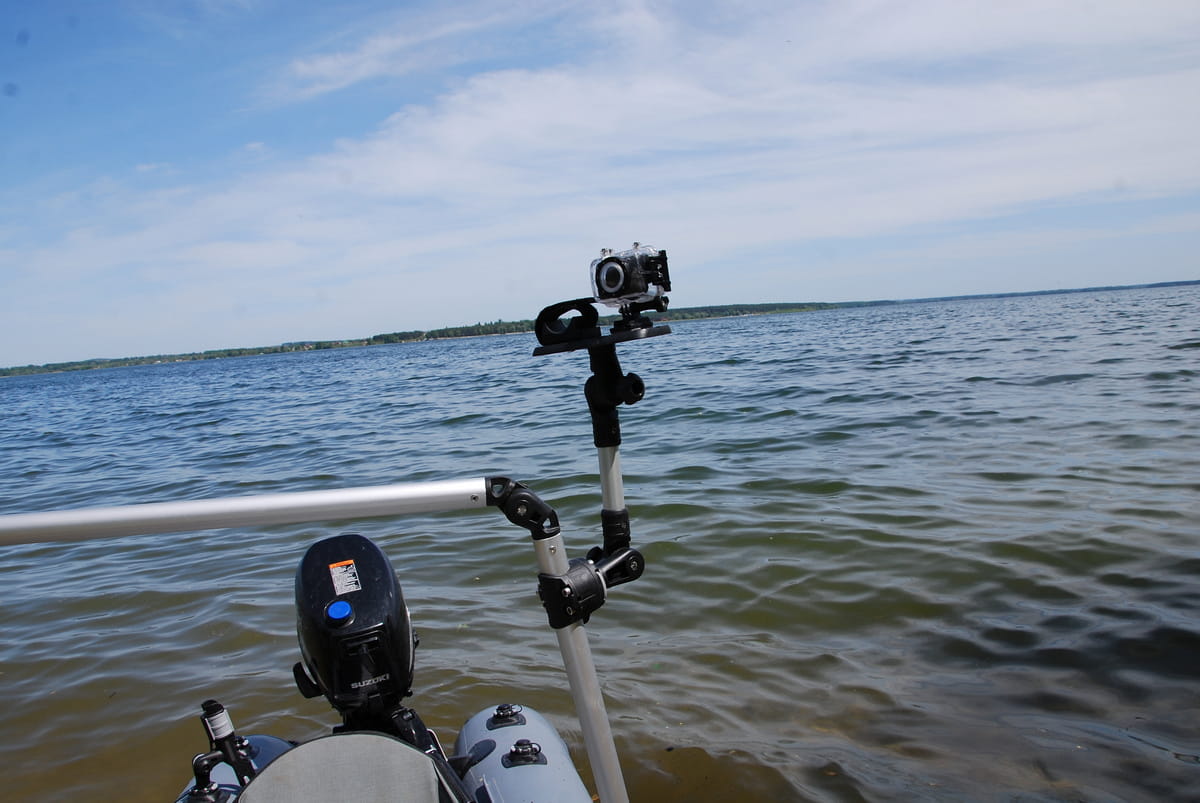

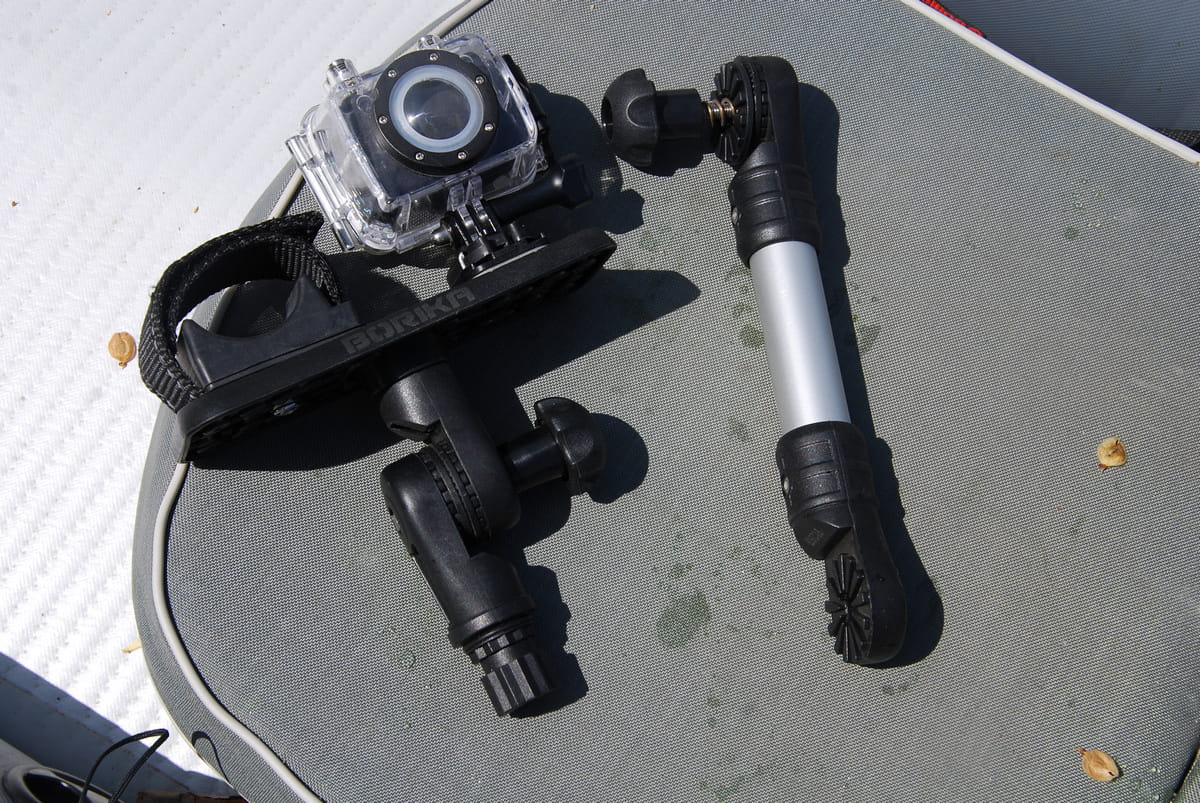

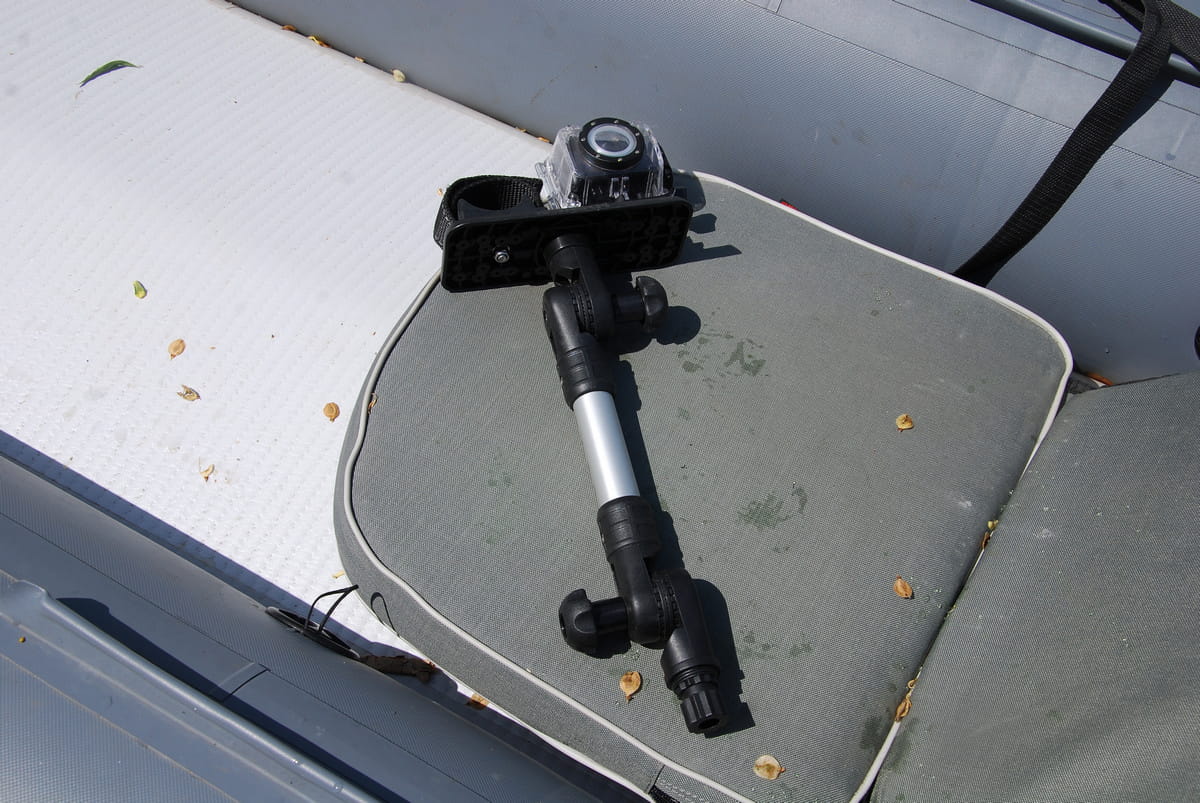

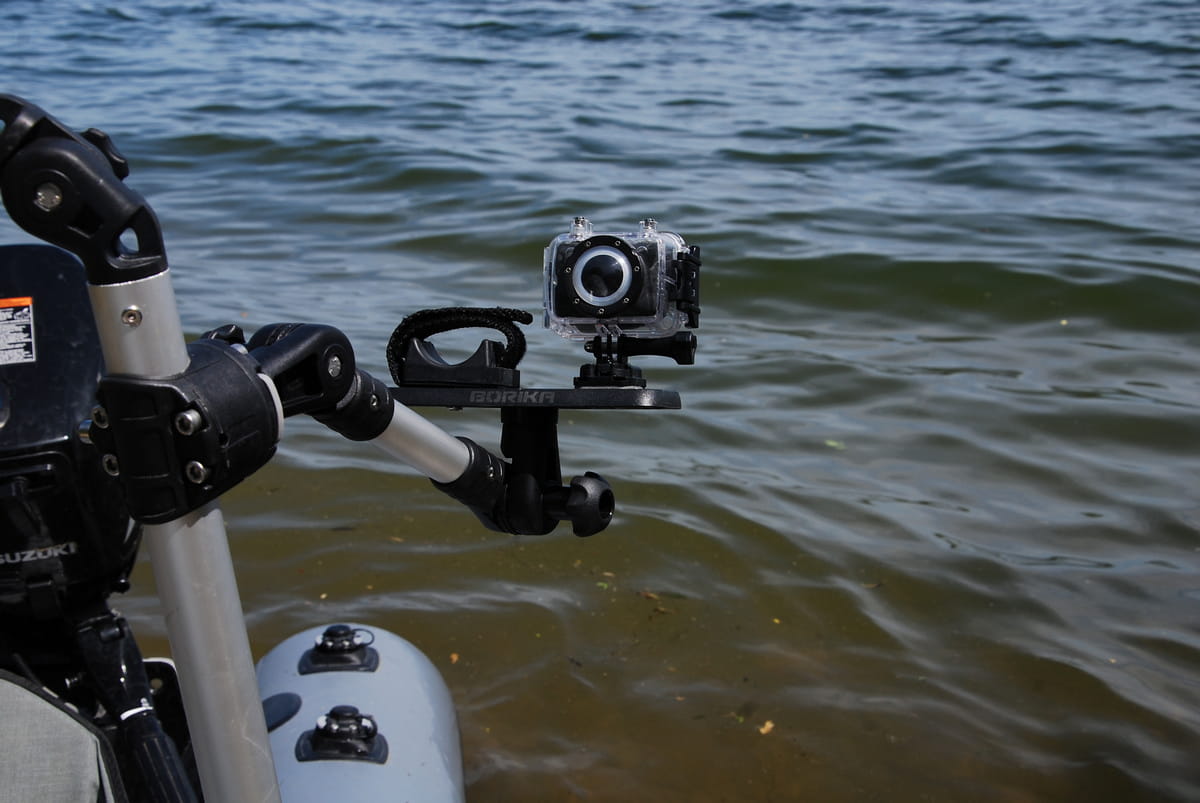

• uchwytów kamer i sprzętu fotograficznego,
• uchwytów dodatkowego wyposażenia,
• innych kompatybilnych akcesoriów BORIKA FASTen.

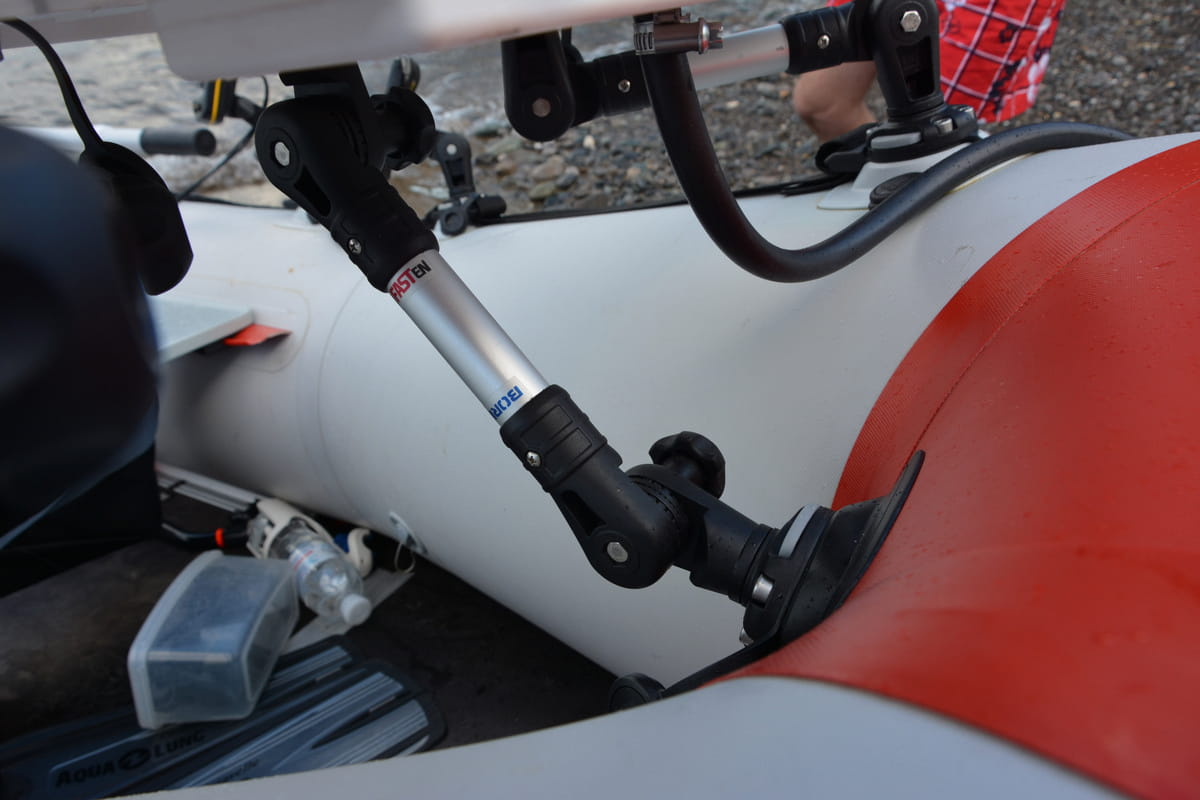

Może być stosowana na pontonie PVC, kajaku, belly boat, łodzi motorowej, RIB-ie, SUP-ie oraz innych jednostkach pływających.

PRZEDŁUŻENIE O 205 mm

Najważniejszą funkcją Ex225 jest zwiększenie odległości pomiędzy zamkiem FASTen a zamontowanym akcesorium o 205 mm.

Pozwala to między innymi:

• odsunąć uchwyt od burty,
• wyprowadzić akcesorium poza obrys łodzi,
• podnieść akcesorium nad powierzchnię pokładu,
• poprawić dostęp do wyposażenia,
• uniknąć kolizji z siedzeniem lub innymi elementami,
• wygodniej ustawić uchwyt względem użytkownika.

Jest to szczególnie praktyczne w przypadku uchwytów wędek z długimi rękojeściami, uchwytów kotwicznych oraz wyposażenia wymagającego odsunięcia od burty.

REGULACJA KĄTA 27,7°

Ex225 wyposażono w końcowe połączenia z uzębieniem 27,7°.

Pozwala to regulować kąt ustawienia akcesorium i dopasować jego położenie do konkretnej konfiguracji łodzi.

Przedłużka może być również wykorzystywana z podkładkami Dp230, które pozwalają zmniejszyć krok regulacji z 27,7° do 7,5°. Dzięki temu możliwe jest znacznie dokładniejsze ustawienie kąta zamontowanego wyposażenia.

KOMPATYBILNOŚĆ Z AKCESORIAMI BORIKA FASTen

Ex225 jest kompatybilna z akcesoriami BORIKA FASTen wykorzystującymi połączenie uchylne z bocznym uzębieniem 27,7°.

Może być stosowana między innymi z:

• uchwytami wędkarskimi,
• uchwytami kotwicznymi,
• platformami pod echosondy,
• uchwytami sprzętu foto-wideo,
• innymi elementami systemu FASTen wyposażonymi w kompatybilne połączenie.

Dzięki odpowiednim podkładkom i adapterom możliwe jest również tworzenie konfiguracji z akcesoriami innych producentów, między innymi Scotty, a także przejście na systemy wykorzystujące T-slot.

MONTAŻ – KROK PO KROKU

KROK 1 – PRZYGOTOWANIE AKCESORIUM

Najpierw należy rozłączyć kompatybilne połączenie uchylne znajdujące się w akcesorium.

Ex225 montowana jest jako element pośredni pomiędzy akcesorium a adapterem prowadzącym do zamka FASTen.

KROK 2 – POŁĄCZENIE AKCESORIUM Z Ex225

Dopasuj uzębienie znajdujące się na jednym końcu przedłużki do odpowiedniego połączenia akcesorium.

Następnie ustaw wymagany kąt.

KROK 3 – POŁĄCZENIE DRUGIEGO KOŃCA

Drugi koniec Ex225 należy połączyć z adapterem wyposażonym w odpowiednie końcowe uzębienie, który będzie odpowiedzialny za połączenie całej konstrukcji z zamkiem FASTen.

KROK 4 – USTAWIENIE KĄTA

Połączenie należy ustawić w odpowiedniej pozycji.

Standardowy krok regulacji wynosi 27,7°.

Jeżeli zastosowane zostaną podkładki Dp230, możliwe jest uzyskanie dokładniejszej regulacji z krokiem 7,5°.

KROK 5 – ZABLOKOWANIE

Po ustawieniu odpowiedniego kąta należy dokręcić plastikowe pokrętło z nakrętką sześciokątną.

Połączenie powinno być mocno zablokowane i pozbawione nadmiernego luzu.

KROK 6 – MONTAŻ W ZAMKU FASTen

Gotową konstrukcję należy zamocować w odpowiednim zamku systemu BORIKA FASTen.

Po zamontowaniu należy sprawdzić stabilność całego zestawu.

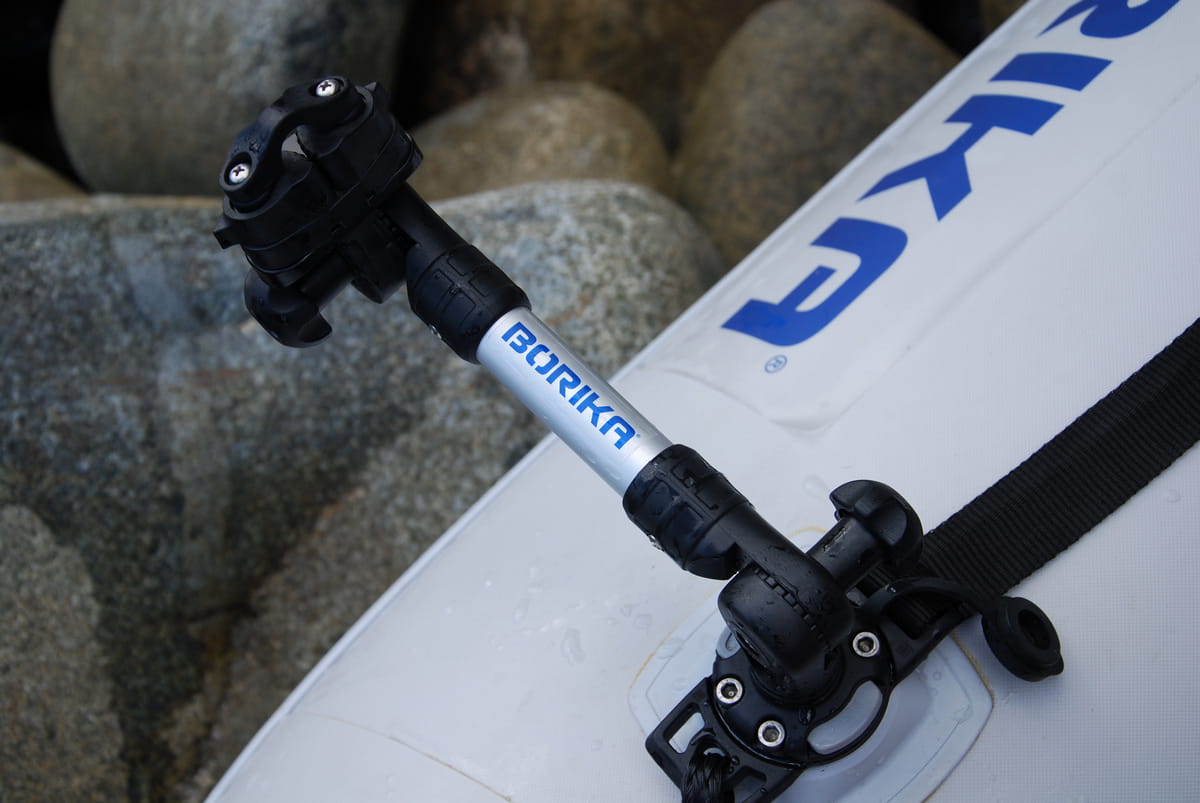

RURA Ø25 mm

Ex225 została wyposażona w aluminiową rurę o średnicy 25 mm i długości około 155 mm. Cała konstrukcja pozwala zwiększyć odległość pomiędzy akcesorium a zamkiem o około 205 mm.

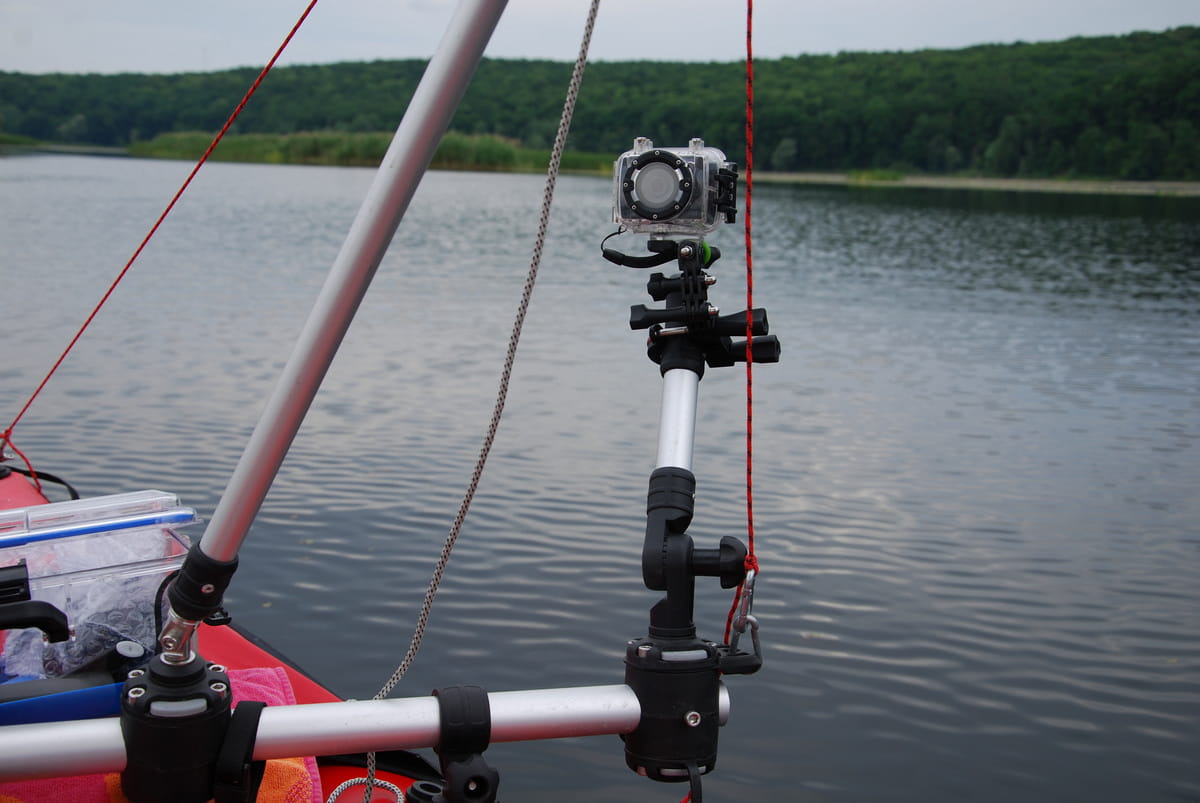

Średnica rury umożliwia również wykorzystanie jej jako dodatkowego punktu montażowego dla systemów FMr125 oraz FMr225.

Dzięki temu na samej przedłużce można zamocować kolejne akcesoria BORIKA FASTen, bez konieczności zajmowania kolejnego miejsca na burcie jednostki.

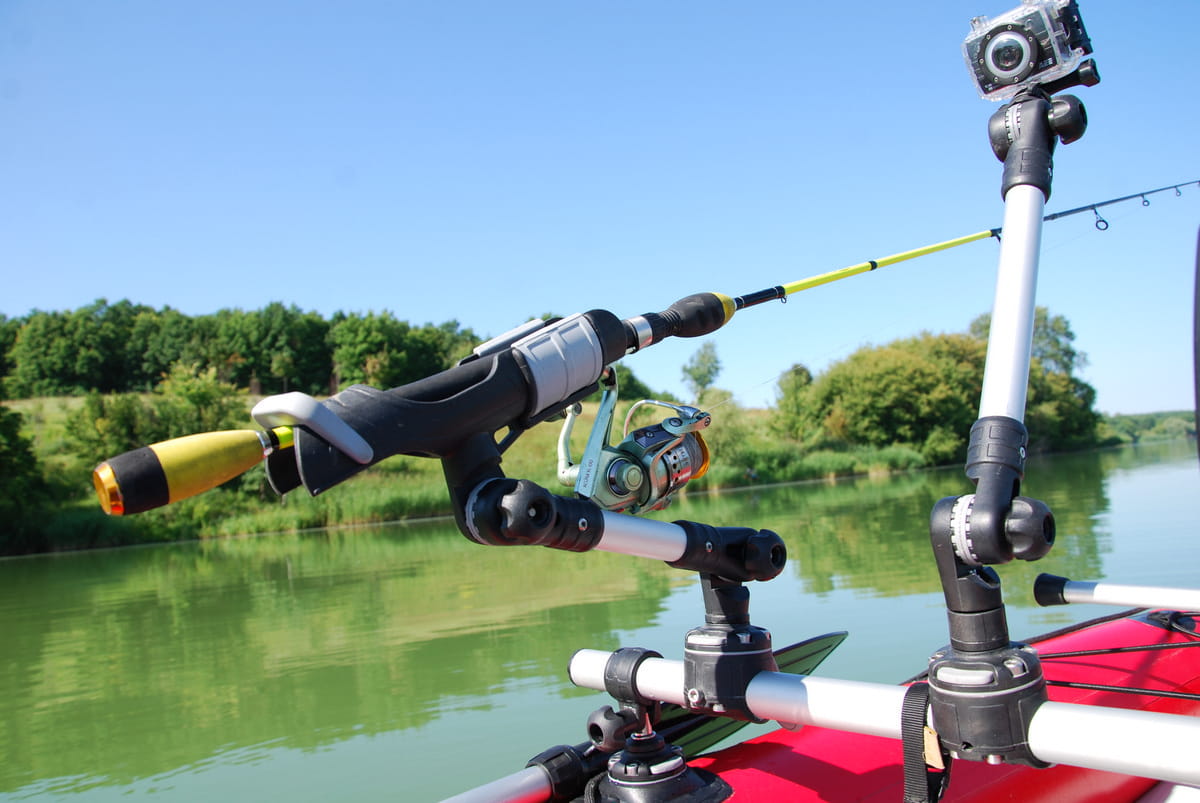

DODATKOWE AKCESORIA NA RURZE

Możliwość zastosowania systemów FMr125 i FMr225 jest szczególnie przydatna na małych jednostkach.

Pozwala to stworzyć konfigurację, w której jedna podstawa montażowa obsługuje kilka elementów wyposażenia.

Jest to szczególnie praktyczne na:

• belly boat,
• kajakach wędkarskich,
• małych pontonach,
• małych łodziach wędkarskich.

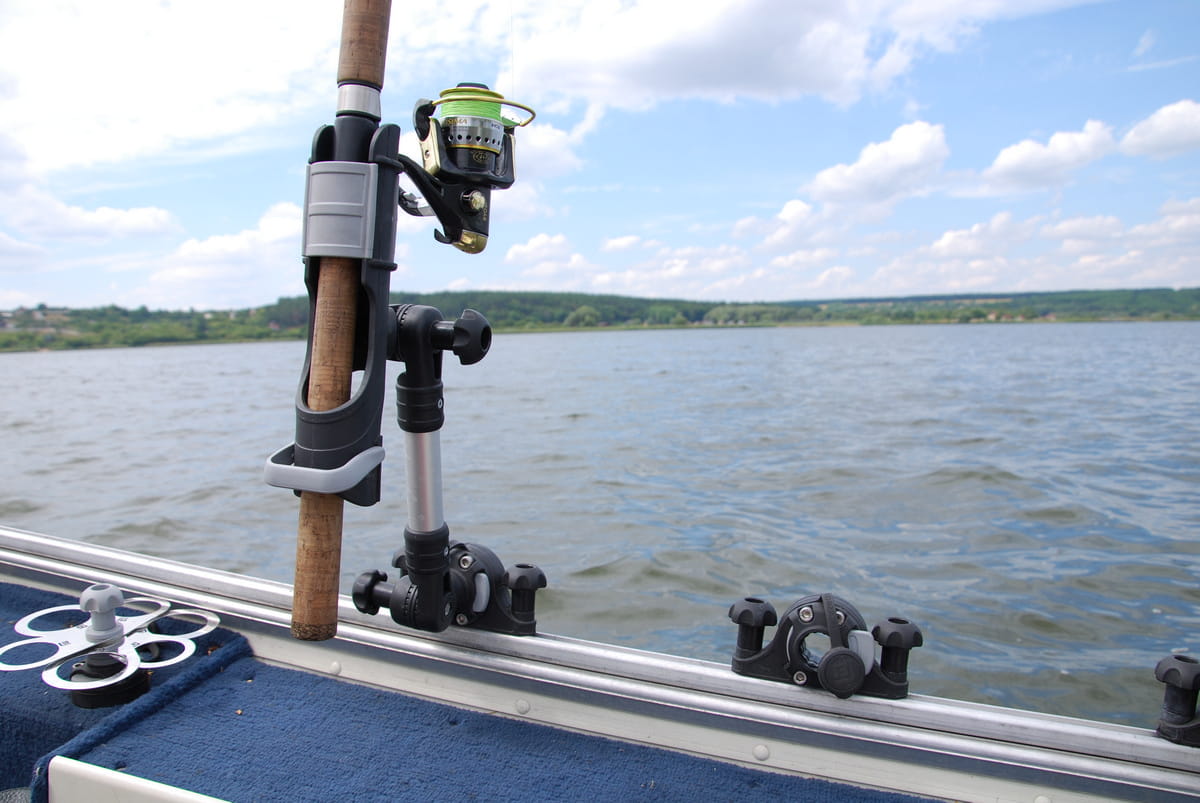

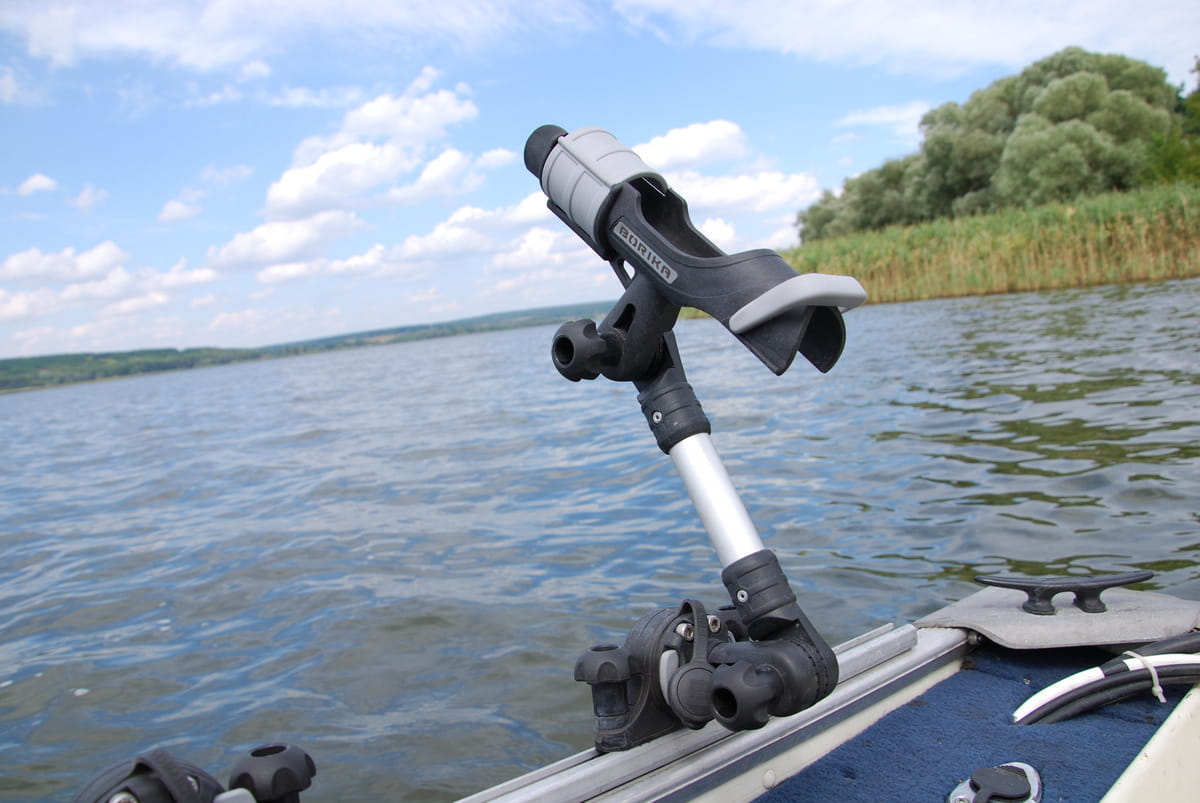

ZASTOSOWANIE Z UCHWYTEM WĘDKI

Ex225 świetnie sprawdzi się w przypadku uchwytów wędkarskich.

Przedłużenie pozwala odsunąć uchwyt od burty i podnieść go nad powierzchnię pokładu. Jest to szczególnie przydatne w przypadku wędzisk posiadających długie rękojeści, które mogłyby kolidować z burtą lub innymi elementami wyposażenia.

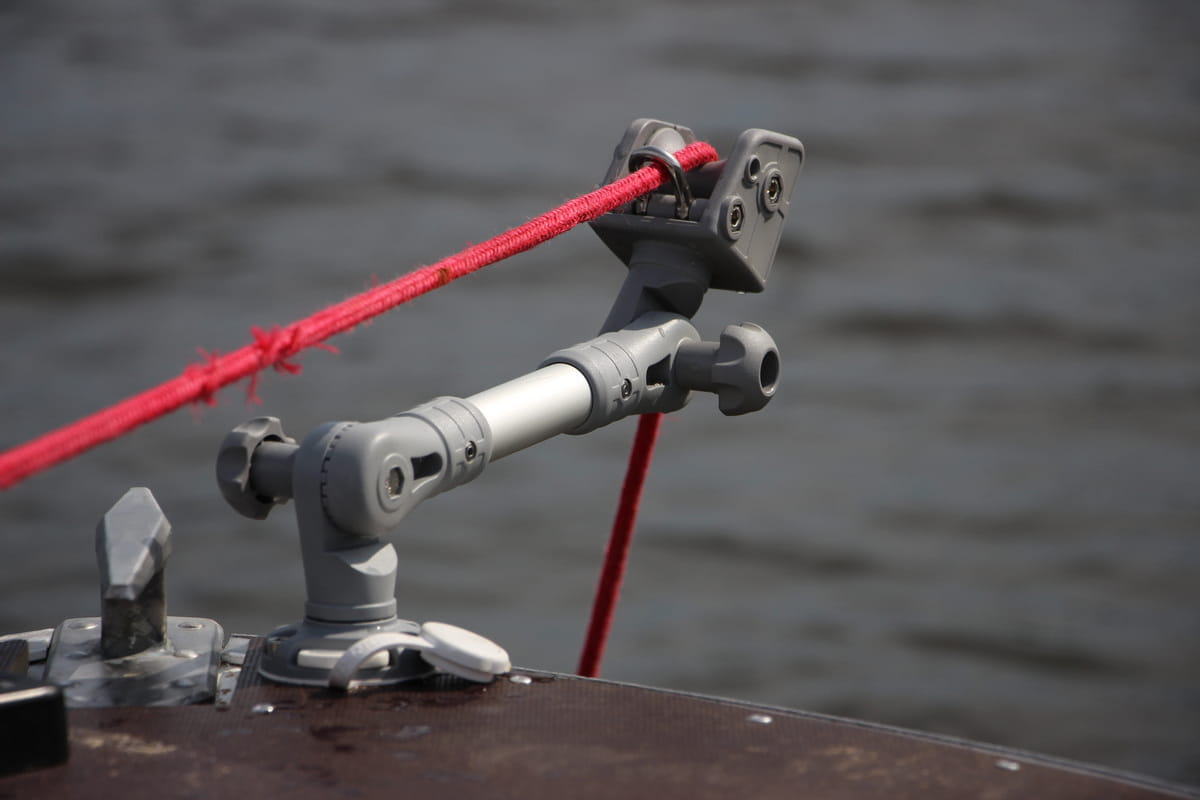

ZASTOSOWANIE Z UCHWYTEM KOTWICY

Przedłużka może również zostać wykorzystana w konstrukcjach przeznaczonych do obsługi kotwicy.

W takim przypadku pozwala odsunąć uchwyt kotwiczny od burty i wygodniej ustawić go względem miejsca pracy.

Ważne: przy akcesoriach narażonych na duże obciążenia dynamiczne, takich jak uchwyty wędek czy uchwyty kotwiczne, należy zwrócić szczególną uwagę na wytrzymałość całego systemu montażowego. Producent zaleca w takich zastosowaniach stosowanie odpowiednio wzmocnionych systemów montażowych, między innymi FMb, FMp225, FMr125 czy FMr132.

ZASTOSOWANIE Z ECHOSONDĄ

Ex225 może być wykorzystana jako element konstrukcji przeznaczonej do montażu platformy pod echosondę.

Pozwala odsunąć ekran lub platformę od burty i ustawić urządzenie w wygodniejszym miejscu.

W przypadku przetwornika echosondy należy pamiętać, że Ex225 jest przedłużką konstrukcji montażowej, a nie dedykowanym uchwytem samego przetwornika.

KONSTRUKCJA I MATERIAŁY

Ex225 została wykonana z materiałów przeznaczonych do pracy w środowisku wodnym.

Rura: stop aluminium pokryty warstwą anodowaną.

Elementy łączące: poliamid wzmacniany włóknem szklanym.

Elementy mocujące: stal nierdzewna A2 oraz mosiądz.

Zastosowanie tych materiałów zapewnia odpowiednią trwałość konstrukcji, odporność na działanie wilgoci oraz możliwość użytkowania również w środowisku morskim.

UŻYTKOWANIE W WODZIE MORSKIEJ

Ex225 może być stosowana w jednostkach użytkowanych na wodzie morskiej.

Po zakończeniu użytkowania w wodzie słonej zaleca się dokładne przepłukanie przedłużki dużą ilością słodkiej wody. Pozwala to ograniczyć wpływ osadów soli na elementy konstrukcji.

BEZPIECZEŃSTWO I OBCIĄŻENIA

Przy stosowaniu przedłużek należy pamiętać, że zwiększenie odległości akcesorium od punktu mocowania wpływa na obciążenie działające na cały system.

Dlatego przy montażu elementów poddawanych dużym obciążeniom dynamicznym należy odpowiednio dobrać:

• zamek FASTen,
• podstawę montażową,
• przedłużkę,
• adaptery,
• powierzchnię, do której zamocowany jest system.

Producent podkreśla, że bezpieczeństwo całej konstrukcji zależy nie tylko od wytrzymałości samego akcesorium, ale również od wytrzymałości powierzchni, na której został zamontowany system.

NAJWAŻNIEJSZE ZALETY

• przedłużenie akcesorium o 205 mm,
• rura o średnicy 25 mm,
• aluminiowa konstrukcja,
• anodowana powierzchnia rury,
• połączenia z uzębieniem 27,7°,
• możliwość regulacji kąta,
• możliwość uzyskania regulacji 7,5° z podkładkami Dp230,
• kompatybilność z systemem BORIKA FASTen,
• możliwość zastosowania z akcesoriami Scotty i innymi systemami przy użyciu odpowiednich adapterów,
• możliwość montażu dodatkowych akcesoriów FMr125 i FMr225 na rurze,
• możliwość odsunięcia wyposażenia od burty,
• możliwość wyprowadzenia akcesorium poza obrys jednostki,
• możliwość podniesienia wyposażenia nad powierzchnię pokładu,
• szerokie zastosowanie na łodziach, pontonach, kajakach, belly boat, RIB-ach i SUP-ach.

DLA KOGO JEST Ex225?

BORIKA FASTen Ex225 będzie szczególnie przydatna dla:

• wędkarzy,
• właścicieli pontonów PVC,
• użytkowników kajaków wędkarskich,
• użytkowników belly boat,
• właścicieli łodzi wędkarskich,
• użytkowników RIB-ów,
• osób korzystających z rozbudowanego wyposażenia FASTen,
• osób potrzebujących większej swobody w rozmieszczeniu akcesoriów.

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: Ex225
Typ: przedłużka do akcesoriów
Wydłużenie: 205 mm
Średnica rury: Ø25 mm
Długość rury: 155 mm
Uzębienie połączeń: 27,7°
Możliwa regulacja z Dp230: 7,5°
Materiał rury: stop aluminium, anodowany
Elementy łączące: poliamid wzmacniany włóknem szklanym
Elementy mocujące: stal nierdzewna A2 / mosiądz
System: BORIKA FASTen
Kolor: czarny.

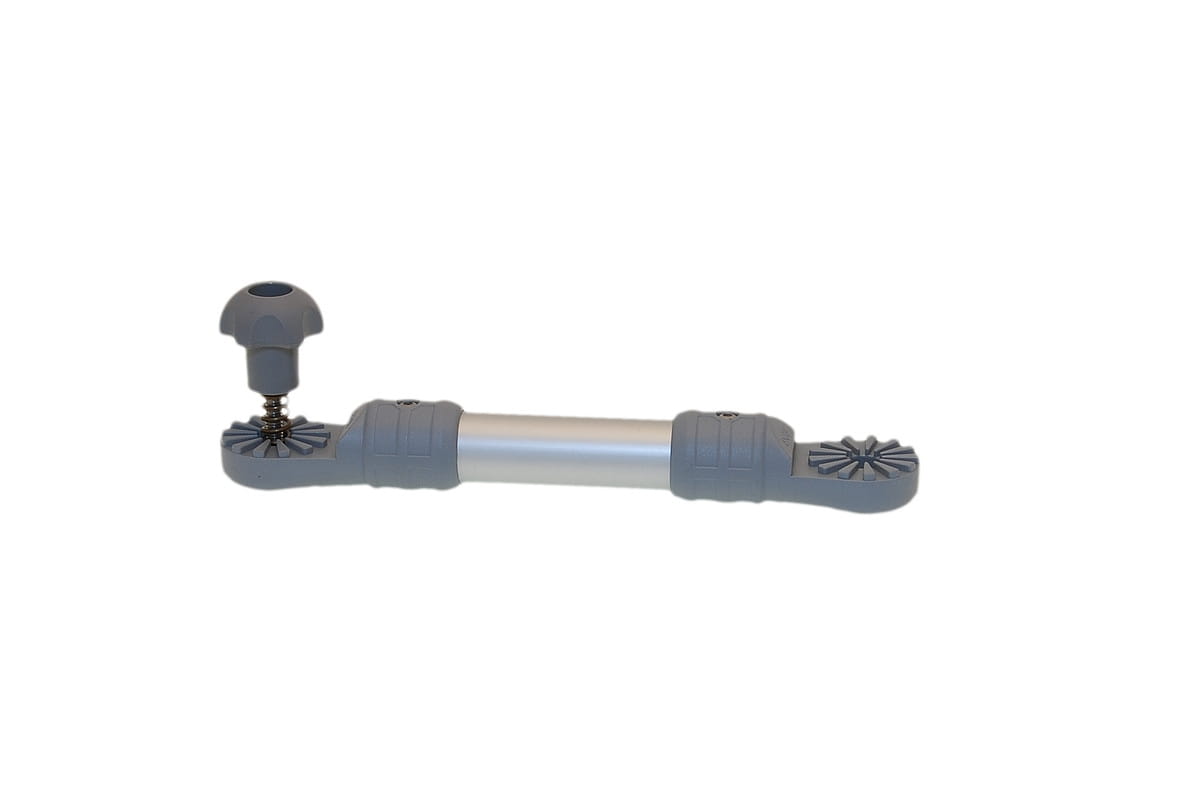

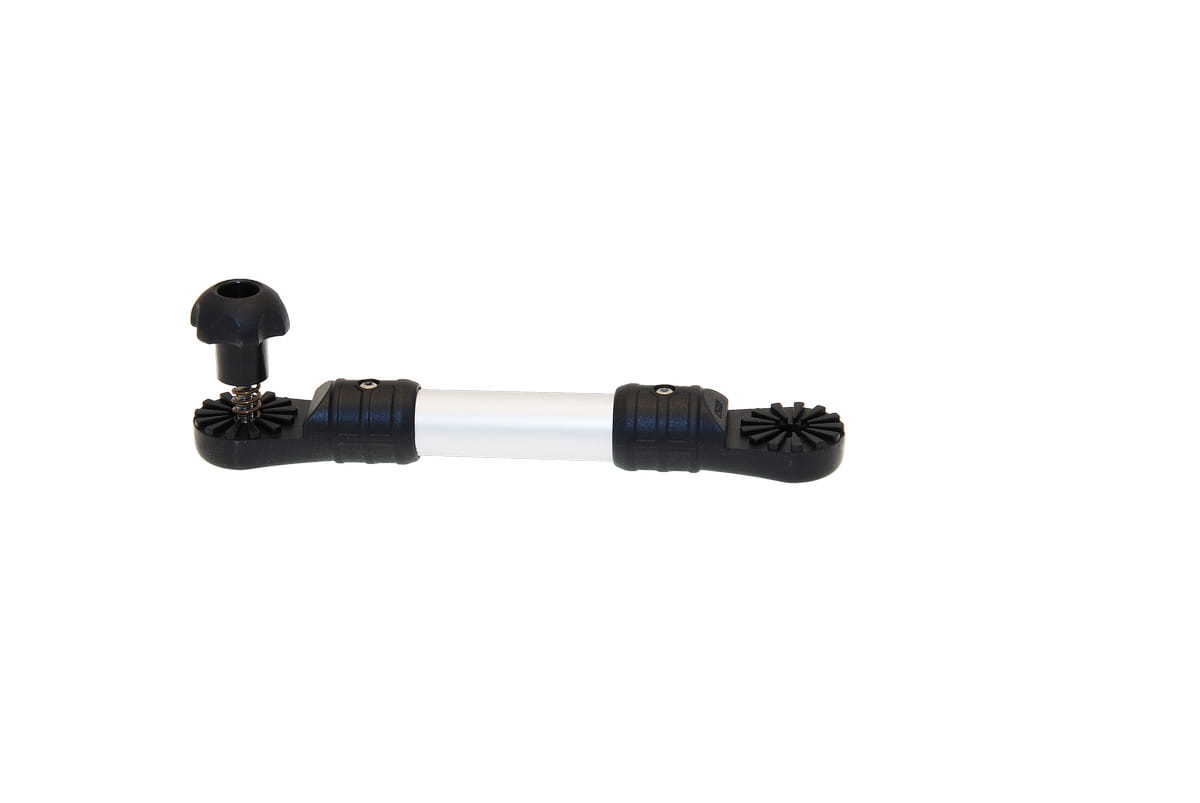

ZAWARTOŚĆ ZESTAWU

1 × BORIKA FASTen Ex225 – przedłużka 205 mm na rurę Ø25 mm

W konstrukcji znajdują się między innymi:

• rura aluminiowa Ø25 mm,
• 2 × połączenie z końcowym uzębieniem 27,7°,
• sprężyna,
• śruba M6 × 50 mm DIN 931,
• plastikowe pokrętło z nakrętką M6 DIN 934.

PODSUMOWANIE

BORIKA FASTen Ex225 to uniwersalna przedłużka pozwalająca zwiększyć odległość pomiędzy akcesorium a punktem mocowania o 205 mm. Dzięki temu zamontowane wyposażenie można wygodniej ustawić, odsunąć od burty lub wyprowadzić poza obrys jednostki.

Zastosowanie połączeń z uzębieniem 27,7° zapewnia możliwość regulacji kąta, a wykorzystanie podkładek Dp230 pozwala uzyskać dokładniejszą regulację z krokiem 7,5°. Dodatkową zaletą jest możliwość wykorzystania rury Ø25 mm do montażu kolejnych akcesoriów przy zastosowaniu systemów FMr125 lub FMr225.

BORIKA FASTen Ex225 – 205 mm dodatkowej przestrzeni i większa swoboda konfiguracji wyposażenia na łodzi, pontonie, kajaku i innych jednostkach pływających.
