BORIKA FASTen Ex325 – PRZEDŁUŻKA DO AKCESORIÓW 305 mm

BORIKA FASTen Ex325 to solidna, uniwersalna przedłużka przeznaczona do rozbudowy systemu montażowego BORIKA FASTen. Jej głównym zadaniem jest zwiększenie odległości pomiędzy zamontowanym akcesorium a punktem jego mocowania o 305 mm, co pozwala znacznie swobodniej rozmieścić wyposażenie na łodzi, pontonie, kajaku czy belly boat.

Ex325 jest kompatybilna z akcesoriami BORIKA FASTen posiadającymi uchylne połączenie z bocznym uzębieniem 27,7°. Może być stosowana m.in. z uchwytami wędek, uchwytami i rolkami kotwicznymi, platformami pod echosondy oraz innymi kompatybilnymi elementami systemu.

ZASTOSOWANIE

Ex325 służy przede wszystkim do odsunięcia akcesorium od miejsca jego zamocowania.

Przedłużka sprawdzi się między innymi przy:

• uchwytach wędkarskich,
• uchwytach kotwicznych,
• rolkach kotwicznych,
• platformach pod echosondy,
• uchwytach urządzeń elektronicznych,
• uchwytach kamer i sprzętu foto-wideo,
• innych akcesoriach wyposażonych w kompatybilne połączenie 27,7°.

Dzięki długości 305 mm można umieścić wyposażenie znacznie dalej od burty lub podnieść je nad powierzchnię pokładu.

PRZEDŁUŻENIE O 305 mm

Najważniejszą cechą Ex325 jest możliwość zwiększenia odległości pomiędzy zamkiem montażowym a akcesorium o 305 mm.

Jest to szczególnie przydatne, gdy:

• akcesorium znajduje się zbyt blisko burty,
• rękojeść wędki koliduje z burtą,
• potrzebne jest odsunięcie uchwytu od użytkownika,
• trzeba wyprowadzić wyposażenie poza obrys jednostki,
• standardowy punkt montażowy znajduje się w trudno dostępnym miejscu,
• konieczne jest uzyskanie dodatkowej przestrzeni na pokładzie.

Ex325 pozwala więc znacznie zwiększyć możliwości konfiguracji wyposażenia bez konieczności wykonywania kolejnego punktu montażowego.

KOMPATYBILNOŚĆ Z SYSTEMEM BORIKA FASTen

Ex325 została zaprojektowana do współpracy z akcesoriami BORIKA FASTen wyposażonymi w uchylne połączenie z bocznym uzębieniem 27,7°.

Może współpracować między innymi z:

• uchwytem spinningowym Ht213,
• uchwytami kotwicznymi,
• rolkami kotwicznymi,
• platformami pod echosondy,
• innymi akcesoriami posiadającymi kompatybilne połączenie.

Dzięki odpowiednim adapterom boczne uzębienie może być również wykorzystywane do tworzenia konfiguracji z wybranymi akcesoriami innych producentów.

REGULACJA KĄTA 27,7°

Oba końce przedłużki wyposażone są w boczne uzębienie o skoku 27,7°.

Pozwala to regulować położenie zamontowanego akcesorium i dopasować jego ustawienie do konkretnej jednostki.

Po ustawieniu właściwej pozycji połączenie blokuje się poprzez dokręcenie sześciokątnej nakrętki znajdującej się w pokrętle.

PRECYZYJNA REGULACJA 7,5°

W przypadku akcesoriów wyposażonych w odpowiednie podkładki regulacyjne Dp230 można uzyskać znacznie dokładniejszą regulację kąta.

Zastosowanie drobnego uzębienia pozwala zmniejszyć krok regulacji z 27,7° do 7,5°.

Dzięki temu użytkownik może dokładniej ustawić:

• kąt uchwytu wędki,
• położenie platformy echosondy,
• wysokość wyposażenia,
• ustawienie uchwytu kotwicznego.

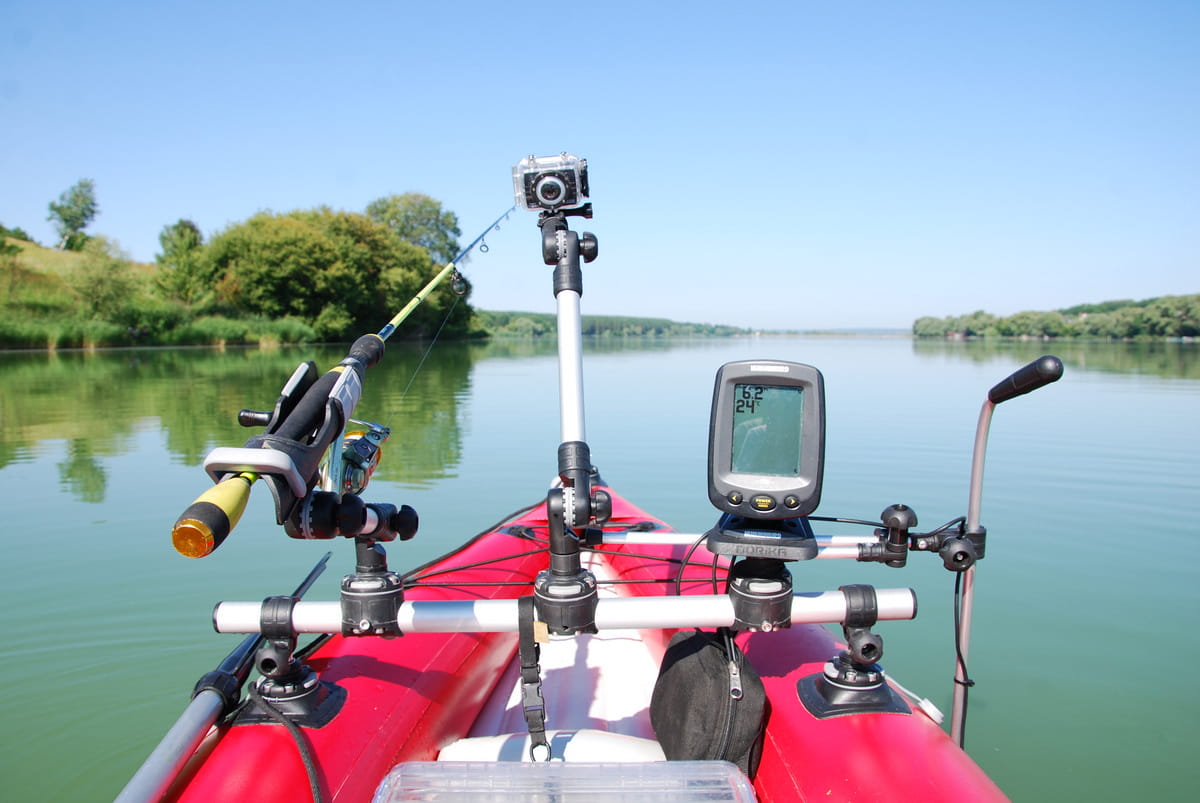

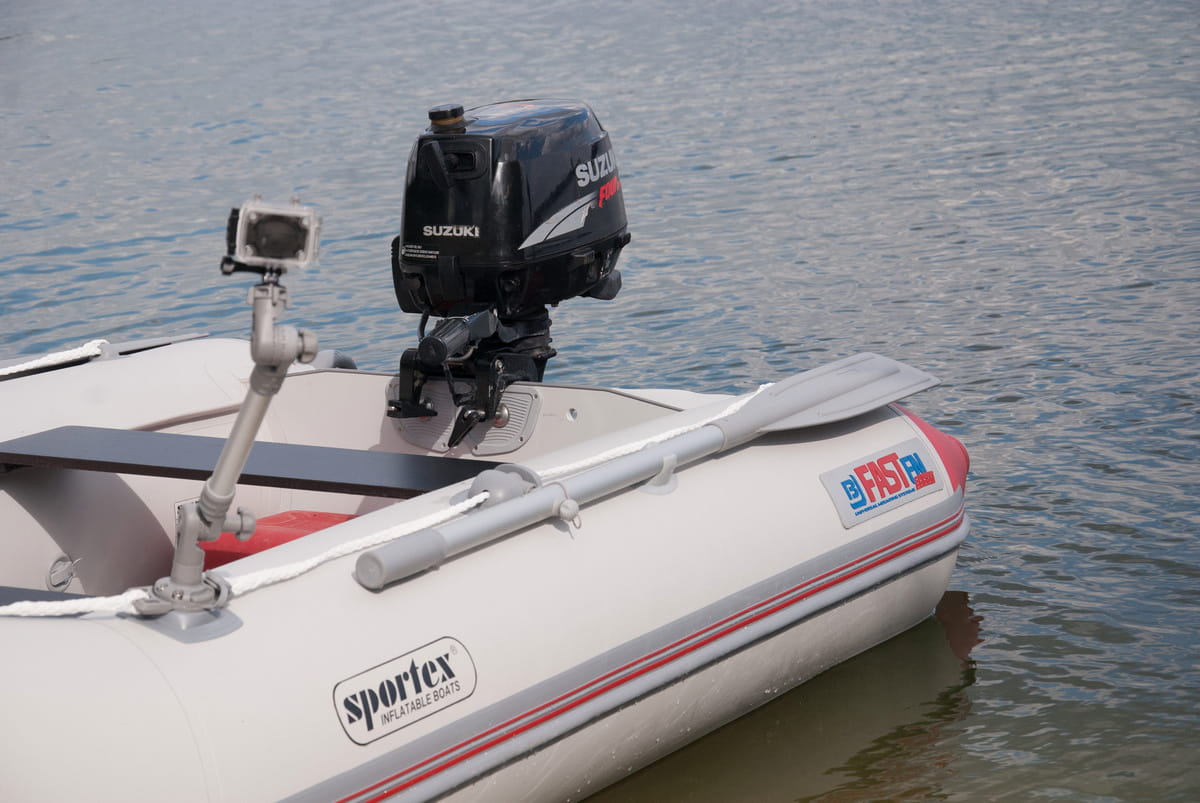

ZASTOSOWANIE NA PONTONIE PVC

Ex325 jest bardzo dobrym rozwiązaniem do wyposażenia pontonów PVC.

Po zastosowaniu odpowiedniej podstawy montażowej i zamka FASTen przedłużka pozwala odsunąć wyposażenie od balonu pontonu.

Ma to szczególne znaczenie przy montażu uchwytów wędkarskich. Dłuższa konstrukcja pozwala umieścić uchwyt wędki w wygodniejszej pozycji, ograniczając ryzyko kontaktu rękojeści z burtą.

ZASTOSOWANIE NA KAJAKU WĘDKARSKIM

Na kajaku wędkarskim Ex325 pozwala efektywnie wykorzystać ograniczoną przestrzeń montażową.

Przedłużka może służyć do odsunięcia uchwytu wędki, platformy pod echosondę lub innego wyposażenia od miejsca, w którym znajduje się zamek FASTen.

Jest to szczególnie korzystne w przypadku kajaków, na których przestrzeń pomiędzy użytkownikiem a burtą jest ograniczona.

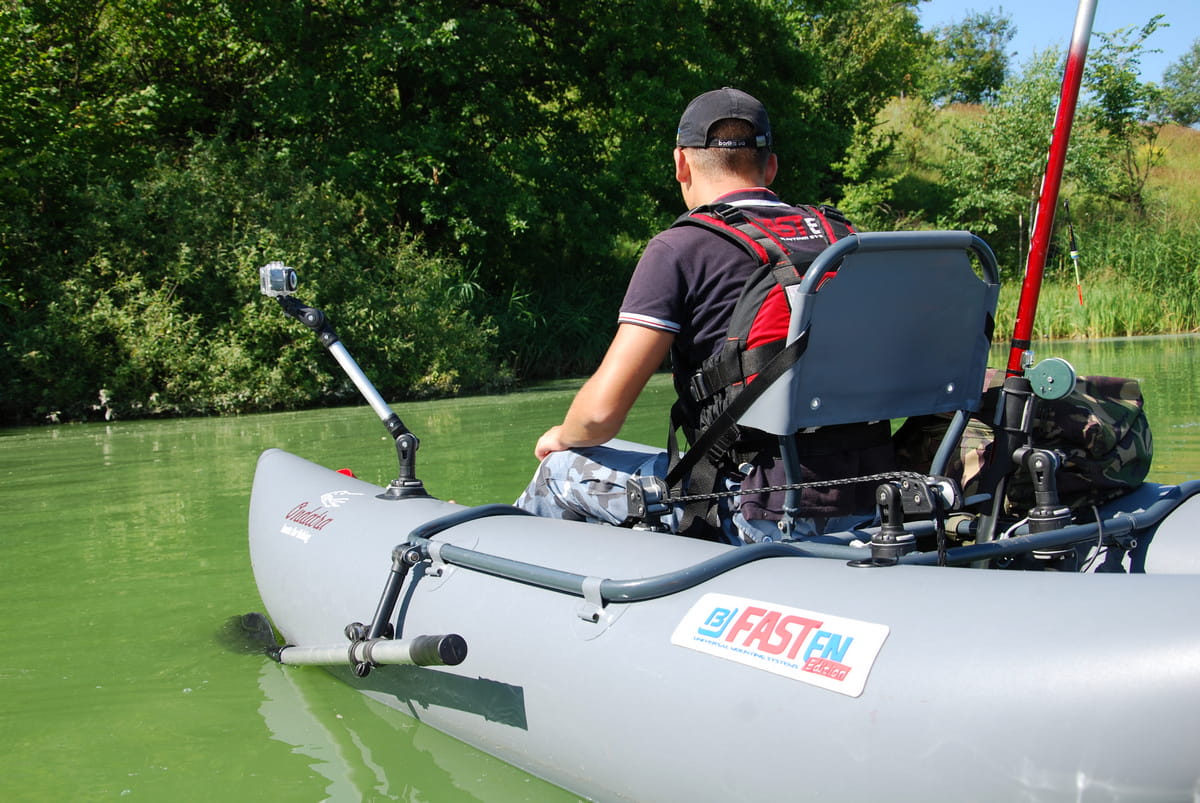

ZASTOSOWANIE NA BELLY BOAT

Ex325 może być również stosowana na belly boat wyposażonych w odpowiedni system montażowy FASTen.

Dzięki dodatkowym 305 mm można wygodniej wyprowadzić uchwyt lub inne wyposażenie poza podstawowy punkt mocowania.

Pozwala to stworzyć bardziej funkcjonalne stanowisko wędkarskie bez zajmowania dodatkowej przestrzeni na samym pływaku.

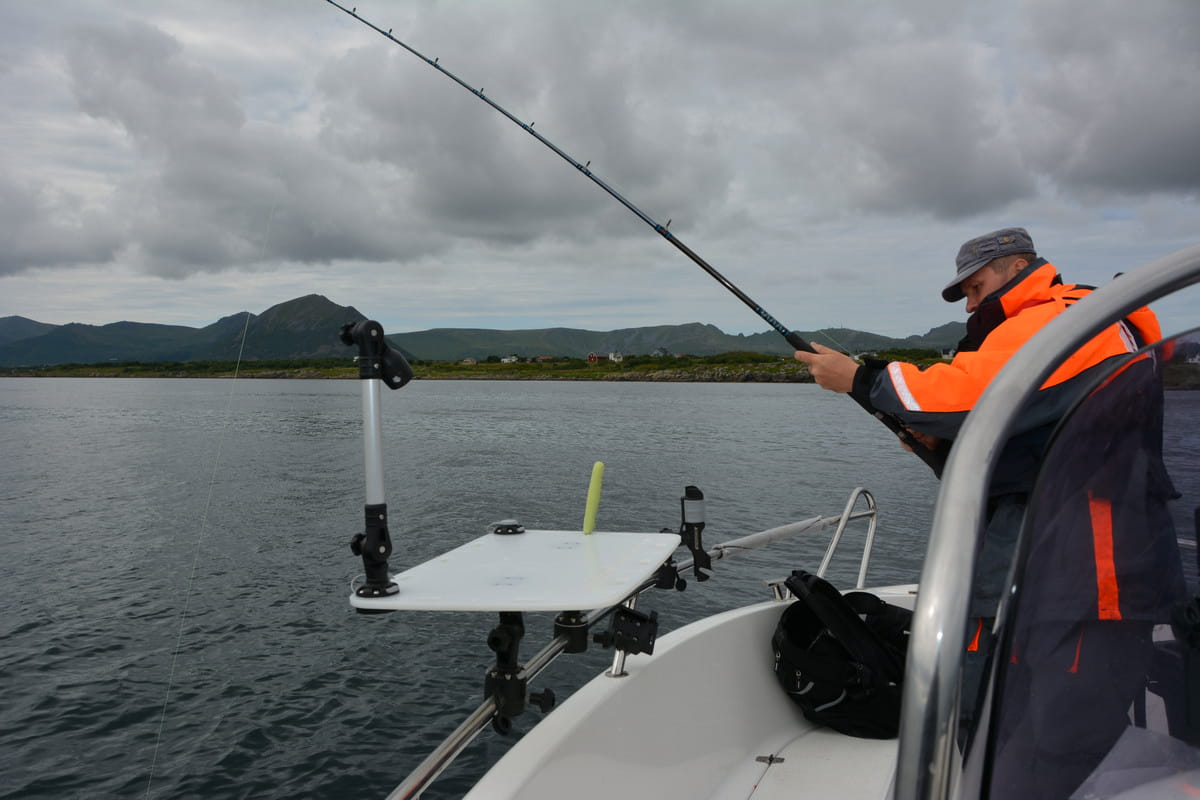

ZASTOSOWANIE NA ŁODZI ALUMINIOWEJ

Przedłużka sprawdzi się również na łodziach aluminiowych oraz innych jednostkach wyposażonych w kompatybilny system FASTen.

Może być wykorzystana do stworzenia indywidualnego stanowiska dla wędkarza, rozmieszczenia uchwytów wędkarskich lub zamontowania elektroniki w wygodniejszym miejscu.

Producent wskazuje Ex325 jako rozwiązanie przeznaczone m.in. do pontonów, belly boat, kajaków wędkarskich oraz łodzi aluminiowych.

MONTAŻ – KROK PO KROKU

KROK 1 – PRZYGOTOWANIE AKCESORIUM

Przed montażem należy rozłączyć uchylne połączenie kompatybilnego akcesorium.

Ex325 montuje się pomiędzy akcesorium a adapterem odpowiedzialnym za połączenie całej konstrukcji z zamkiem FASTen.

KROK 2 – POŁĄCZENIE Z AKCESORIUM

Boczne uzębienie Ex325 należy dopasować do bocznego uzębienia znajdującego się na akcesorium.

Połączenie powinno zostać prawidłowo zazębione.

KROK 3 – USTAWIENIE KĄTA

Ustaw akcesorium pod wymaganym kątem.

Standardowa regulacja odbywa się z krokiem 27,7°.

Jeżeli potrzebna jest dokładniejsza regulacja, można wykorzystać kompatybilne podkładki Dp230.

KROK 4 – POŁĄCZENIE DRUGIEGO KOŃCA

Drugi koniec Ex325 należy połączyć z odpowiednim adapterem posiadającym kompatybilne boczne uzębienie.

Adapter ten służy następnie do połączenia całej konstrukcji z zamkiem FASTen zamontowanym na jednostce.

KROK 5 – ZABLOKOWANIE

Po uzyskaniu odpowiedniego ustawienia należy dokręcić sześciokątne pokrętła z nakrętkami.

Połączenie powinno być stabilne i pozbawione nadmiernego luzu.

KROK 6 – MONTAŻ W ZAMKU FASTen

Gotową konstrukcję należy zamontować w odpowiednim zamku FASTen.

Przed rozpoczęciem pływania należy sprawdzić stabilność wszystkich elementów.

RURA Ø25 mm

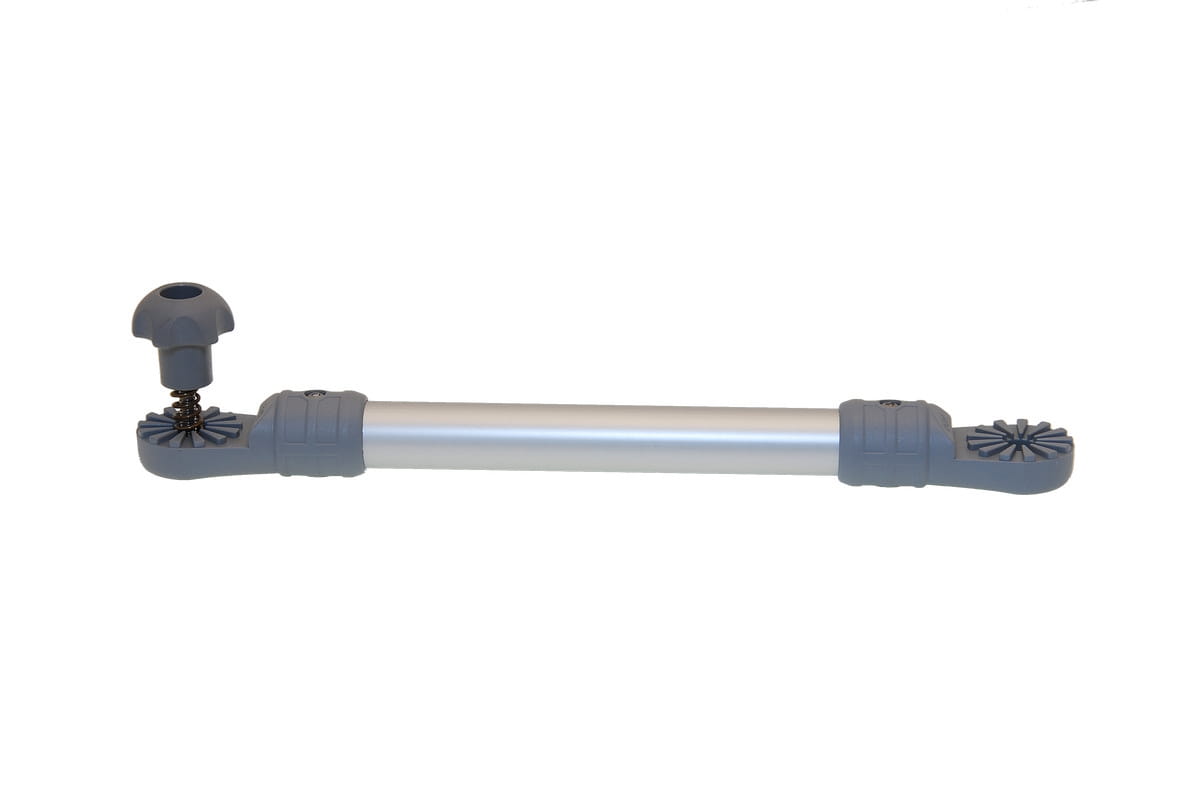

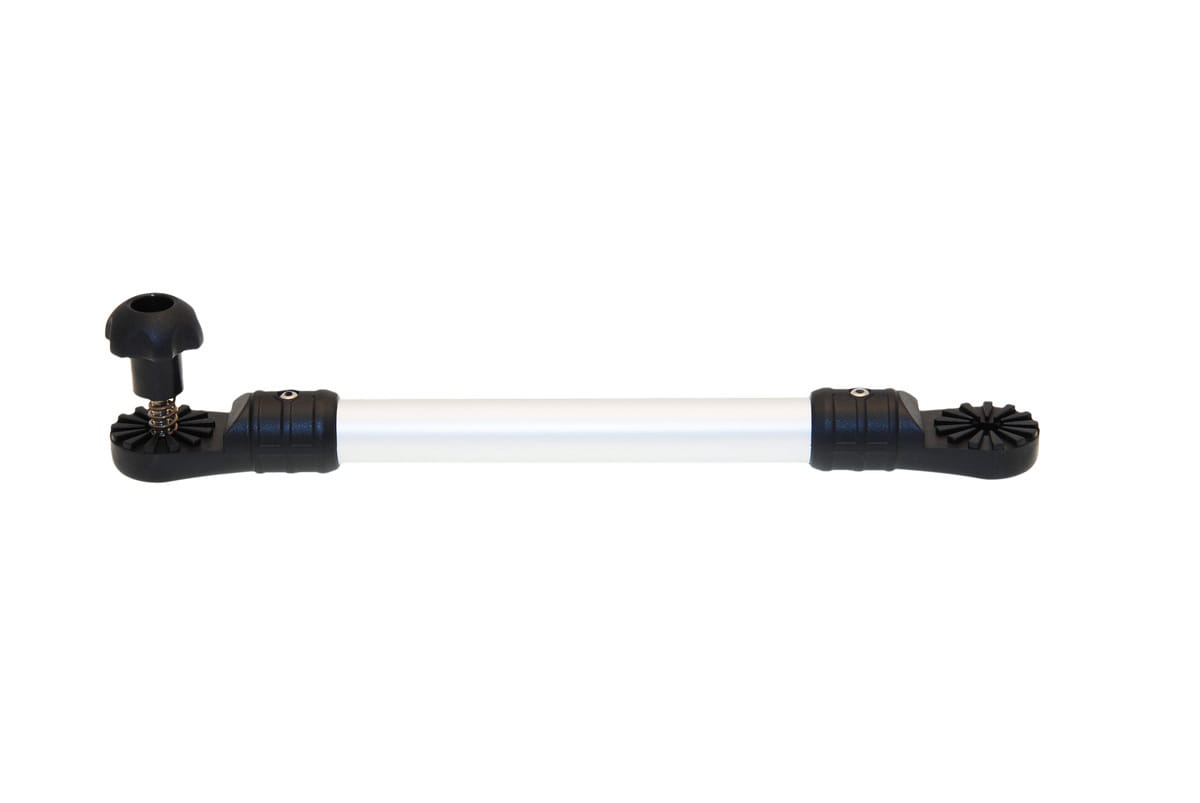

Konstrukcja Ex325 oparta jest na aluminiowej rurze o średnicy 25 mm i długości 255 mm. Wraz z elementami końcowymi cała konstrukcja zapewnia przedłużenie o około 305 mm.

Rura może być również wykorzystana jako dodatkowy element konstrukcyjny do montażu systemów FMr125 i FMr225.

Pozwala to zamontować dodatkowe akcesoria bez konieczności wykonywania kolejnego punktu mocowania na burcie.

MOŻLIWOŚĆ MONTAŻU DODATKOWYCH AKCESORIÓW

Dzięki średnicy rury Ø25 mm Ex325 może stanowić również bazę dla dodatkowych systemów montażowych.

Zastosowanie FMr125 lub FMr225 pozwala wykorzystać przedłużkę do zamontowania kolejnych akcesoriów BORIKA FASTen.

Jest to szczególnie przydatne na:

• kajakach wędkarskich,
• belly boat,
• małych pontonach,
• małych łodziach wędkarskich.

ZASTOSOWANIE Z UCHWYTEM WĘDKI

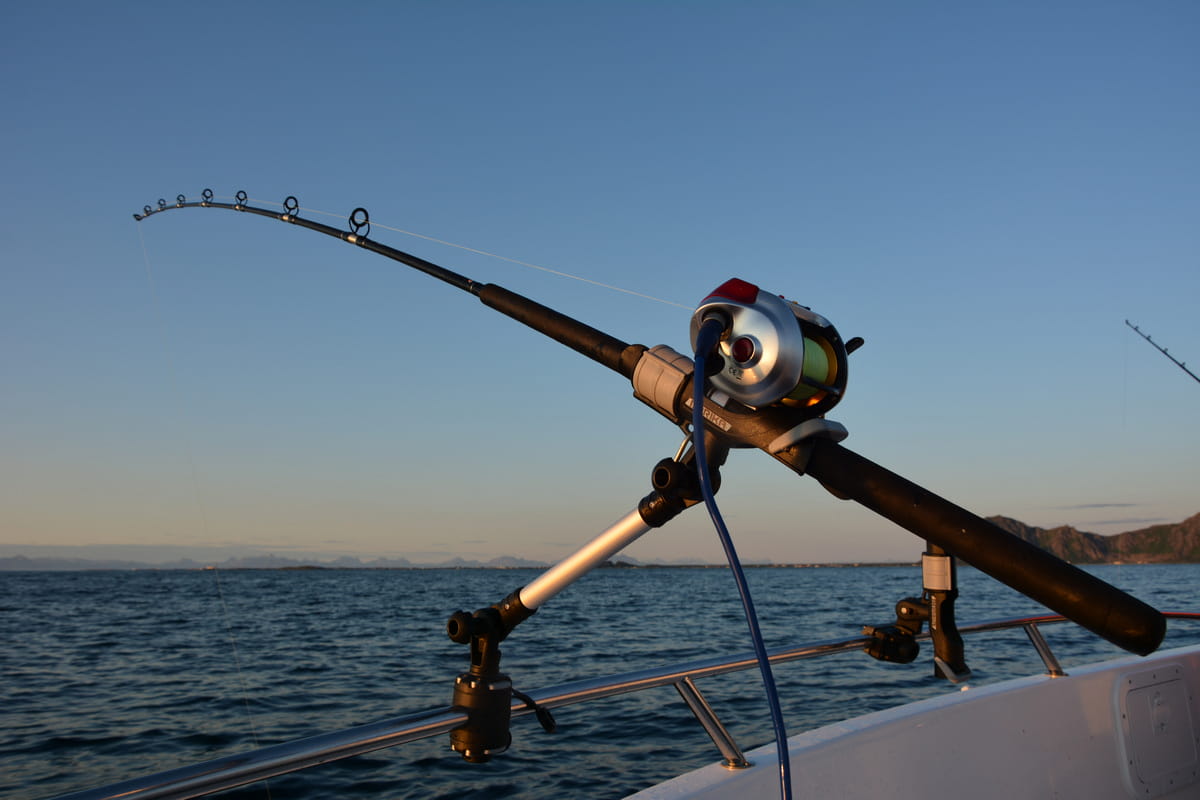

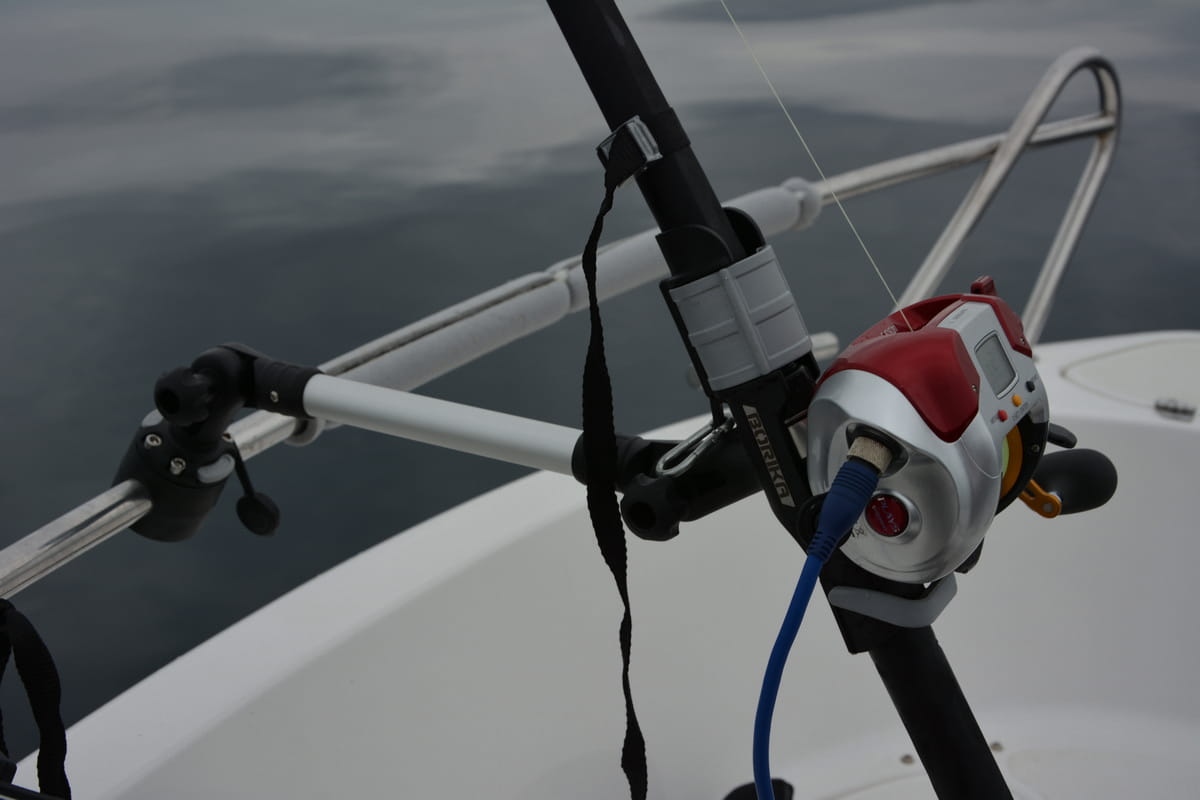

Jednym z najczęstszych zastosowań Ex325 jest montaż uchwytu wędki.

Przedłużenie o 305 mm pozwala odsunąć uchwyt od burty i ustawić go w dogodniejszym miejscu.

Może to poprawić komfort podczas trollingu oraz ograniczyć ryzyko kontaktu rękojeści wędki z burtą.

ZASTOSOWANIE Z ECHOSONDĄ

Ex325 może być wykorzystywana jako element konstrukcji do montażu platformy pod echosondę.

Dzięki przedłużeniu można ustawić ekran dalej od burty i w miejscu zapewniającym wygodny dostęp oraz dobrą widoczność.

Należy jednak pamiętać, że Ex325 jest przedłużką, a nie dedykowanym uchwytem przetwornika. Do montażu przetwornika należy zastosować odpowiedni uchwyt BORIKA FASTen.

KONSTRUKCJA I MATERIAŁY

Ex325 wykonano z materiałów przeznaczonych do zastosowania w środowisku wodnym.

Rura: anodowane aluminium z dodatkową powłoką proszkową.

Elementy plastikowe: poliamid wzmacniany włóknem szklanym.

Elementy mocujące: stal nierdzewna A2.

Nakrętka M6: mosiądz.

Zastosowane materiały zapewniają odpowiednią trwałość konstrukcji oraz odporność na warunki występujące podczas użytkowania na wodzie.

UŻYTKOWANIE W WODZIE MORSKIEJ

Ex325 może być wykorzystywana również na jednostkach użytkowanych w wodzie morskiej.

Po zakończeniu użytkowania w wodzie słonej zaleca się dokładne przepłukanie przedłużki dużą ilością słodkiej wody. Pozwala to ograniczyć osadzanie się soli i pozytywnie wpływa na trwałość elementów.

OBCIĄŻENIA I BEZPIECZEŃSTWO

Zastosowanie długiej przedłużki zwiększa odległość akcesorium od punktu mocowania, a tym samym może zwiększać obciążenia działające na podstawę i zamek.

Z tego względu przy akcesoriach narażonych na większe obciążenia dynamiczne, takich jak:

• uchwyty wędek,
• uchwyty kotwiczne,
• rolki kotwiczne,

należy odpowiednio dobrać cały system montażowy.

Producent zaleca przy konstrukcjach z przedłużkami stosowanie odpowiednio wzmocnionych systemów montażowych, m.in. FMb, FMp225, FMr125 czy FMr132.

Należy również pamiętać, że wytrzymałość całego zestawu zależy nie tylko od samej przedłużki, ale także od wytrzymałości powierzchni, do której zamocowany jest system.

NAJWAŻNIEJSZE ZALETY

• przedłużenie konstrukcji o 305 mm,
• aluminiowa rura Ø25 mm,
• rura o długości 255 mm,
• boczne uzębienie 27,7°,
• możliwość regulacji kąta,
• możliwość zastosowania podkładek Dp230 i uzyskania regulacji 7,5°,
• kompatybilność z systemem BORIKA FASTen,
• możliwość zastosowania z uchwytami wędek,
• możliwość zastosowania z uchwytami i rolkami kotwicznymi,
• możliwość zastosowania z platformami pod echosondy,
• możliwość montażu dodatkowych systemów FMr125 i FMr225,
• anodowane aluminium z powłoką proszkową,
• poliamid wzmacniany włóknem szklanym,
• elementy mocujące ze stali nierdzewnej A2,
• szerokie zastosowanie na pontonach, kajakach, belly boat i łodziach.

DLA KOGO JEST Ex325?

BORIKA FASTen Ex325 będzie szczególnie dobrym rozwiązaniem dla:

• wędkarzy,
• właścicieli pontonów PVC,
• użytkowników kajaków wędkarskich,
• użytkowników belly boat,
• właścicieli łodzi aluminiowych,
• użytkowników łodzi z laminatu,
• osób korzystających z systemu BORIKA FASTen,
• osób potrzebujących znacznego odsunięcia akcesorium od punktu mocowania.

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: Ex325
Typ: przedłużka do akcesoriów
Długość przedłużenia: 305 mm
Długość rury: 255 mm
Średnica rury: Ø25 mm
Uzębienie: 27,7°
Możliwy krok regulacji z Dp230: 7,5°
Materiał rury: anodowane aluminium z powłoką proszkową
Elementy plastikowe: poliamid wzmacniany włóknem szklanym
Elementy mocujące: stal nierdzewna A2
Nakrętka: mosiężna M6
System mocowania: BORIKA FASTen
Zastosowanie: pontony PVC, kajaki, belly boat, łodzie aluminiowe, łodzie z laminatu i inne jednostki pływające.

ZAWARTOŚĆ ZESTAWU

1 × BORIKA FASTen Ex325 – przedłużka do akcesoriów, długość 305 mm

W konstrukcji znajdują się m.in.:

• aluminiowa rura Ø25 mm,
• 2 × łącznik z bocznym uzębieniem 27,7°,
• sprężyna,
• śruba M6 × 50 mm DIN 931,
• sześciokątne pokrętło z nakrętką M6 DIN 934.

PODSUMOWANIE

BORIKA FASTen Ex325 to długa, uniwersalna przedłużka przeznaczona do rozbudowy systemu FASTen. Zapewnia 305 mm dodatkowej odległości pomiędzy akcesorium a punktem jego mocowania, dzięki czemu pozwala znacznie swobodniej rozmieścić wyposażenie na łodzi, pontonie, kajaku czy belly boat.

Boczne uzębienie 27,7° umożliwia regulację kąta ustawienia, a zastosowanie odpowiednich podkładek Dp230 pozwala uzyskać dokładniejszą regulację z krokiem 7,5°. Dodatkową zaletą jest możliwość wykorzystania rury Ø25 mm do montażu kolejnych akcesoriów systemu FASTen.

BORIKA FASTen Ex325 – 305 mm dodatkowej przestrzeni, większa swoboda konfiguracji i wygodniejsze rozmieszczenie wyposażenia na każdej jednostce pływającej.
