BORIKA FASTen Ft500 – TELESKOPOWY UCHWYT PRZETWORNIKA ECHOSONDY

BORIKA FASTen Ft500 to teleskopowy uchwyt do montażu przetwornika echosondy na pawęży pontonu motorowego lub wzdłuż burty kajaka, łodzi czy belly boata. Konstrukcja pozwala na regulację głębokości zanurzenia przetwornika w zakresie około 30–50 cm, dzięki czemu można precyzyjnie dopasować jego położenie do konkretnej jednostki.

Ft500 został zaprojektowany jako bardziej uniwersalne rozwiązanie teleskopowe, łączące duży zakres regulacji, szybkie podnoszenie przetwornika oraz mechanizm ochronny przed uderzeniem w podwodne przeszkody.

UNIWERSALNY UCHWYT DO PRZETWORNIKA

Ft500 współpracuje z przetwornikami wielu popularnych producentów, między innymi:

• Garmin
• Lowrance
• Humminbird
• Raymarine
• oraz innymi przetwornikami o kompatybilnej konstrukcji.

Zastosowano rozsuwany system mocowania, który pozwala dopasować uchwyt do różnych szerokości i kształtów przetworników. Dwa obrotowe wsporniki oraz zestaw podkładek promieniowych umożliwiają dokładne dopasowanie uchwytu do konkretnego modelu.

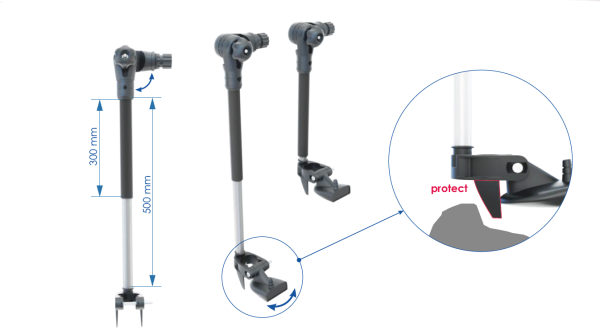

TELESKOPOWA REGULACJA 30–50 CM

Najważniejszą zaletą Ft500 jest teleskopowa konstrukcja.

Przetwornik można ustawić na głębokości około:

300–500 mm

Dokładny zakres odległości od punktu montażowego wynosi 309–514 mm.

Dzięki temu jeden uchwyt można wykorzystać w różnych konfiguracjach i na jednostkach o różnej wysokości burty.

DWA ELEMENTY TELESKOPOWE

Ramię Ft500 składa się z dwóch aluminiowych rur:

• Ø20,4 mm – długość 240 mm
• Ø16,2 mm – długość 220 mm

Elementy wsuwają się w siebie, tworząc regulowane ramię teleskopowe.

Co ważne, po złożeniu Ft500 zajmuje niewiele miejsca – jego gabaryty są zbliżone do kompaktowego modelu Ft300.

MECHANIZM OCHRONNY PRZED PRZESZKODAMI

Ft500 wyposażono w sprężynowe połączenie wielowpustowe, które pełni funkcję zabezpieczenia przetwornika.

Jeżeli przetwornik podczas pływania uderzy w podwodną przeszkodę, odpowiednio ustawiony mechanizm pozwala na jego odchylenie do góry, ograniczając ryzyko uszkodzenia uchwytu oraz samego przetwornika.

REGULOWANA SZTYWNOŚĆ

Użytkownik sam może zdecydować, jak sztywno ma pracować mechanizm.

POLUZOWANA NAKRĘTKA → przetwornik może odchylić się przy kontakcie z przeszkodą.

DOKRĘCONA NAKRĘTKA → przetwornik zostaje stabilnie zablokowany w pozycji roboczej.

To bardzo praktyczne rozwiązanie podczas pływania po płytkich i nieznanych akwenach.

REGULACJA KĄTA CO 7,5°

Ft500 umożliwia precyzyjne ustawienie kąta przetwornika.

Zastosowane podkładki regulacyjne Dp230 pozwalają na zmianę kąta w niewielkich krokach wynoszących 7,5°.

Pozwala to dokładnie ustawić przetwornik względem dna łodzi oraz powierzchni wody.

POZYCJA TRANSPORTOWA

Kiedy echosonda nie jest używana, przetwornik można podnieść i zablokować w pozycji transportowej.

Jest to szczególnie przydatne podczas:

• wodowania pontonu,
• wyciągania łodzi z wody,
• transportu,
• dopływania do brzegu,
• pływania po bardzo płytkiej wodzie.

Nie trzeba przy tym demontować całego uchwytu.

DODATKOWE ŻEBRA OCHRONNE

Konstrukcja mocowania przetwornika posiada dodatkowe, sztywne elementy ochronne.

Ich zadaniem jest ograniczenie ryzyka mechanicznego uszkodzenia przetwornika podczas użytkowania.

W połączeniu z odchylanym mechanizmem sprężynowym tworzy to dodatkową warstwę zabezpieczenia.

MONTAŻ NA PAWĘŻY

Ft500 szczególnie dobrze sprawdzi się na pawęży pontonów z silnikiem zaburtowym.

Przykładowa konfiguracja:

PAWĘŻ → PODSTAWA FASTen → Ft500 → PRZETWORNIK

Po zamontowaniu odpowiedniej podstawy FASTen uchwyt można szybko zakładać i zdejmować.

MONTAŻ WZDŁUŻ BURTY

Ft500 nie ogranicza się wyłącznie do montażu na pawęży.

Może być również wykorzystywany wzdłuż burty:

• kajaków wędkarskich,
• pontonów,
• belly boatów,
• małych łodzi,
• łodzi aluminiowych,
• jednostek z laminatu.

Dzięki teleskopowej regulacji można dopasować głębokość zanurzenia przetwornika do konkretnej konstrukcji jednostki.

SYSTEM BORIKA FASTen

Adapter uchwytu jest kompatybilny z systemem BORIKA FASTen, dzięki czemu Ft500 może być stosowany z odpowiednimi zamkami i podstawami tego systemu.

Przy zastosowaniu odpowiednich adapterów możliwe jest również wykorzystanie innych systemów montażowych, między innymi:

• SCOTTY
• RAM
• RAILBLAZA
• YakAttack.

SOLIDNE MATERIAŁY

Ft500 został wykonany z materiałów przeznaczonych do pracy w środowisku wodnym.

Rury teleskopowe: aluminium z powłoką anodowaną

Górny fragment rury: dodatkowa powłoka proszkowa

Elementy plastikowe: poliamid wzmacniany włóknem szklanym

Podkładki przetwornika: poliuretan

Elementy złączne: stal nierdzewna A2

Nakrętka M5: mosiądz.

Takie połączenie materiałów zapewnia dobrą odporność na korozję i warunki panujące podczas użytkowania na wodzie.

MONTAŻ – KROK PO KROKU

KROK 1 – PRZYGOTUJ PODSTAWĘ

Zamontuj odpowiednią podstawę lub zamek systemu BORIKA FASTen w wybranym miejscu.

KROK 2 – ZAMONTUJ Ft500

Umieść adapter uchwytu w zamku FASTen i prawidłowo go zablokuj.

KROK 3 – PRZYMOCUJ PRZETWORNIK

Dopasuj dwa obrotowe wsporniki oraz podkładki promieniowe do kształtu przetwornika.

KROK 4 – USTAW DŁUGOŚĆ

Rozsuń teleskopowe ramię na odpowiednią długość.

KROK 5 – USTAW KĄT

Za pomocą podkładek regulacyjnych ustaw odpowiedni kąt przetwornika.

KROK 6 – USTAW SZTYWNOŚĆ

Dokręć lub poluzuj mechanizm sprężynowy w zależności od oczekiwanego sposobu działania zabezpieczenia.

KROK 7 – SPRAWDŹ MOCOWANIE

Przed rozpoczęciem pływania upewnij się, że przetwornik i wszystkie elementy uchwytu są prawidłowo zablokowane.

KONSERWACJA

Po każdym użyciu w wodzie morskiej zaleca się dokładne przepłukanie całego uchwytu dużą ilością słodkiej wody. Pozwala to ograniczyć wpływ soli na elementy mechaniczne oraz wydłużyć żywotność produktu.

NAJWAŻNIEJSZE ZALETY

• teleskopowa konstrukcja,
• regulacja zanurzenia 30–50 cm,
• zakres od punktu montażowego 309–514 mm,
• możliwość montażu na pawęży lub wzdłuż burty,
• kompatybilność z Garmin, Lowrance, Humminbird i Raymarine,
• rozsuwane mocowanie przetwornika,
• dwa obrotowe wsporniki,
• podkładki promieniowe,
• sprężynowy mechanizm ochronny,
• możliwość regulacji sztywności,
• odchylenie przetwornika przy kontakcie z przeszkodą,
• regulacja kąta co 7,5°,
• możliwość zablokowania przetwornika w pozycji podniesionej,
• dodatkowe elementy chroniące przetwornik,
• kompatybilność z BORIKA FASTen,
• możliwość zastosowania adapterów do innych systemów,
• aluminiowe rury anodowane,
• elementy ze stali nierdzewnej A2.

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: Ft500
Typ: teleskopowy uchwyt przetwornika echosondy
Przeznaczenie: pawęż / burta
Zakres odległości od punktu montażowego: 309–514 mm
Zakres zanurzenia: około 30–50 cm
Rura teleskopowa 1: Ø20,4 × 240 mm
Rura teleskopowa 2: Ø16,2 × 220 mm
Regulacja kąta: co 7,5°
Połączenie wielowpustowe: 27,7°
Adapter: 12-kątna gwiazda
System montażowy: BORIKA FASTen
Materiały: anodowane aluminium, poliamid wzmacniany włóknem szklanym, poliuretan, stal nierdzewna A2, mosiądz.

ZAWARTOŚĆ ZESTAWU

1 × BORIKA FASTen Ft500 – teleskopowy uchwyt przetwornika wraz z elementami montażowymi.

Uwaga: odpowiednią podstawę lub zamek FASTen do zamocowania Ft500 na konkretnej jednostce należy dobrać osobno, zależnie od miejsca i sposobu montażu.

PODSUMOWANIE

BORIKA FASTen Ft500 to bardzo uniwersalny teleskopowy uchwyt przetwornika echosondy, który sprawdzi się zarówno na pawęży pontonu motorowego, jak i wzdłuż burty kajaka, belly boata czy małej łodzi.

Duży zakres regulacji 309–514 mm, możliwość ustawienia kąta co 7,5°, rozsuwane mocowanie przetwornika oraz sprężynowy mechanizm odchylający przy kontakcie z przeszkodą sprawiają, że Ft500 jest praktycznym rozwiązaniem dla wymagających użytkowników echosond.

BORIKA FASTen Ft500 – teleskopowy, regulowany i bezpieczny uchwyt przetwornika echosondy, gotowy do zastosowania na pontonach, kajakach i małych łodziach.
