BORIKA FASTen FTr300 – UCHWYT PRZETWORNIKA ECHOSONDY DO MONTAŻU DO BURTY

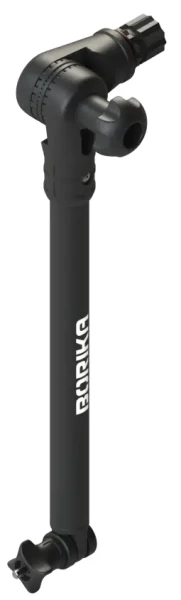

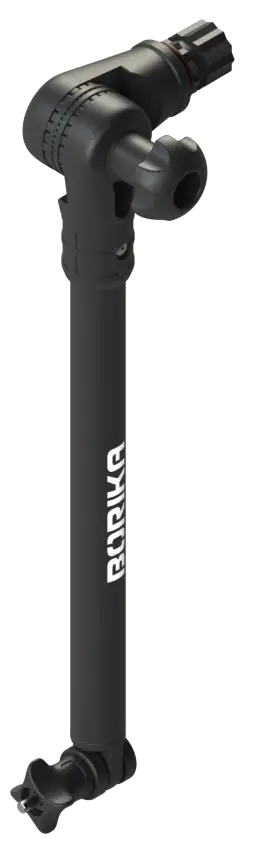

BORIKA FASTen FTr300 to kompaktowy i praktyczny uchwyt przeznaczony do montażu przetwornika echosondy wzdłuż burty kajaka, pontonu lub belly boat. Konstrukcja została zaprojektowana tak, aby przetwornik znajdował się około 300 mm od punktu montażowego, zapewniając odpowiednią odległość od kadłuba i powierzchni wody.

Charakterystyczną cechą FTr300 jest ustawienie mocowania przetwornika obrócone o 90° względem adaptera montażowego. Dzięki temu przetwornik może być prowadzony równolegle do burty, co jest szczególnie praktyczne na kajakach wędkarskich oraz pontonach typu belly boat.

ZASTOSOWANIE

FTr300 służy do montażu przetwornika echosondy wzdłuż burty jednostki pływającej.

Uchwyt sprawdzi się przede wszystkim na:

• kajakach wędkarskich,
• kajakach z tworzywa PE,
• pontonach PVC,
• belly boat,
• małych łodziach wędkarskich,
• lekkich jednostkach rekreacyjnych.

Konstrukcja umożliwia umieszczenie przetwornika około 30 cm od miejsca zamocowania uchwytu, dzięki czemu można wygodnie ustawić przetwornik poza obrysem burty.

DO JAKICH PRZETWORNIKÓW?

FTr300 jest przeznaczony do montażu wielu popularnych przetworników echosond.

Producent wskazuje kompatybilność m.in. z przetwornikami:

• Lowrance,
• Raymarine,
• Garmin,
• Humminbird,

a także innymi modelami, które posiadają odpowiednie mocowanie i mieszczą się w konstrukcji uchwytu.

Ważne: przed zakupem należy sprawdzić sposób mocowania konkretnego przetwornika. FTr300 jest uchwytem mechanicznym, dlatego kompatybilność zależy przede wszystkim od wymiarów i konstrukcji mocowania danego transducer'a.

MONTAŻ PRZETWORNIKA WZDŁUŻ BURTY

W przeciwieństwie do standardowych uchwytów montowanych na pawęży, FTr300 został skonstruowany tak, aby przetwornik znajdował się wzdłuż burty.

Ma to szczególne znaczenie na kajakach i belly boat, gdzie klasyczny montaż na pawęży często nie jest możliwy.

Schemat:

BURTA KAJAKA / PONTONU

→ PUNKT MONTAŻOWY FASTen

→ RAMIĘ FTr300 – 250 mm

→ MOCOWANIE PRZETWORNIKA

→ PRZETWORNIK W WODZIE

DŁUGOŚĆ 300 MM

FTr300 zapewnia odległość około 300 mm pomiędzy punktem montażowym a przetwornikiem. Samo aluminiowe ramię ma długość około 250 mm.

Dzięki temu przetwornik można odpowiednio odsunąć od burty, zapewniając mu właściwe zanurzenie podczas pracy echosondy.

REGULACJA KĄTA

FTr300 wyposażono w przegubowe połączenie zębate, które pozwala regulować kąt ustawienia przetwornika.

Zastosowano możliwość regulacji z krokiem 7,5°.

Pozwala to odpowiednio ustawić przetwornik względem powierzchni wody oraz dostosować jego pozycję do konkretnej jednostki.

Po ustawieniu odpowiedniego kąta połączenie można zablokować za pomocą pokrętła.

PODNOSZENIE PRZETWORNIKA

Jedną z praktycznych funkcji uchwytu jest możliwość uniesienia przetwornika, gdy nie jest on używany.

Jest to szczególnie przydatne:

• podczas wodowania,
• podczas wyciągania jednostki z wody,
• przy transporcie,
• podczas dopływania do brzegu,
• w płytkiej wodzie,
• podczas przechowywania kajaka lub pontonu.

Dzięki regulowanemu połączeniu można ustawić przetwornik w pozycji roboczej lub podnieść go ponad powierzchnię wody.

MONTAŻ W SYSTEMIE BORIKA FASTen

FTr300 posiada adapter umożliwiający montaż w systemie BORIKA FASTen.

Po przygotowaniu odpowiedniego zamka na jednostce uchwyt można szybko zamontować lub zdemontować.

Kompatybilne rozwiązania montażowe obejmują m.in. systemy:

• Mb218 + Fs218.
• FMP224
• FMP225

Dzięki temu użytkownik może stworzyć własną konfigurację montażową odpowiednią do konkretnego kajaka lub pontonu.

MONTAŻ – KROK PO KROKU

KROK 1 – WYBIERZ MIEJSCE

Wybierz miejsce na burcie, w którym przetwornik będzie mógł swobodnie znajdować się w wodzie.

Należy upewnić się, że po opuszczeniu przetwornika nie będzie on kolidował z kadłubem, płetwą, wiosłem ani innymi elementami wyposażenia.

KROK 2 – ZAMONTUJ ZAMEK FASTen

Na wybranym miejscu zamontuj kompatybilny zamek systemu BORIKA FASTen.

W przypadku pontonu PVC należy zastosować odpowiednią bazę montażową przeznaczoną do klejenia.

KROK 3 – ZAMONTUJ PRZETWORNIK

Przetwornik należy zamocować do głowicy FTr300 za pomocą dołączonego połączenia śrubowego.

Uchwyt wykorzystuje śrubę M6 × 50 mm DIN 931 oraz pokrętło z nakrętką.

KROK 4 – WŁÓŻ FTr300 DO ZAMKA

Adapter znajdujący się na końcu ramienia należy umieścić w zamku FASTen.

Po prawidłowym osadzeniu uchwyt należy zablokować.

KROK 5 – USTAW KĄT

Ustaw przetwornik w odpowiedniej pozycji względem powierzchni wody.

Regulacja odbywa się skokowo co 7,5°.

KROK 6 – ZABLOKUJ POŁOŻENIE

Po ustawieniu odpowiedniej pozycji dokręć pokrętło regulacyjne.

Połączenie powinno być stabilne i pozbawione nadmiernego luzu.

KROK 7 – SPRAWDŹ ZANURZENIE

Przed uruchomieniem echosondy sprawdź, czy przetwornik znajduje się w odpowiedniej pozycji i jest całkowicie zanurzony podczas pływania.

KONSTRUKCJA

FTr300 składa się z:

• głowicy do mocowania przetwornika,
• śruby M6 × 50 mm,
• pokrętła mocującego,
• aluminiowej rury Ø22 mm,
• rury o długości około 250 mm,
• adaptera montażowego,
• regulowanego połączenia uchylnego,
• elementów regulacyjnych.

Takie rozwiązanie pozwala zachować niewielkie gabaryty przy jednoczesnym zapewnieniu odpowiedniego wysunięcia przetwornika poza burtę.

ALUMINIOWE RAMIĘ Ø22 MM

Podstawę konstrukcji stanowi aluminiowa rura o średnicy 22 mm.

Rura została wykonana ze stopu aluminium i zabezpieczona warstwą anodowaną, która zwiększa odporność materiału na korozję oraz działanie czynników zewnętrznych.

Elementy wykonane z tworzywa to poliamid wzmacniany włóknem szklanym, natomiast elementy mocujące wykonano ze stali nierdzewnej A2.

90° OBRÓCENIE MOCOWANIA

Charakterystycznym elementem FTr300 jest obrócenie mocowania przetwornika o 90° względem adaptera montażowego.

Dzięki temu konstrukcja może być prowadzona wzdłuż burty.

Jest to właśnie cecha, która odróżnia FTr300 od modelu Ft300, przeznaczonego przede wszystkim do montażu przetwornika na pawęży.

IDEALNY DO KAJAKA WĘDKARSKIEGO

FTr300 jest szczególnie dobrze dopasowany do potrzeb wędkarzy korzystających z kajaków.

Kajak zapewnia ograniczoną ilość miejsca, dlatego możliwość zamontowania przetwornika wzdłuż burty pozwala wykorzystać przestrzeń znacznie efektywniej.

Uchwyt umożliwia jednocześnie:

• szybki montaż,
• regulację kąta,
• podniesienie przetwornika,
• demontaż po zakończeniu pływania.

IDEALNY DO BELLY BOAT

W przypadku belly boat FTr300 jest szczególnie praktycznym rozwiązaniem.

Przetwornik można umieścić z boku pływaka, a następnie odpowiednio wyregulować jego głębokość i kąt.

Dzięki temu można korzystać z pełnych możliwości echosondy bez konieczności wykonywania skomplikowanych modyfikacji konstrukcji pływaka.

ZASTOSOWANIE W WODZIE MORSKIEJ

Elementy FTr300 są przeznaczone do użytkowania na jednostkach pływających, jednak po zastosowaniu w wodzie morskiej producent zaleca dokładne przepłukanie uchwytu dużą ilością słodkiej wody.

Pozwala to ograniczyć osadzanie się soli i przedłużyć żywotność elementów metalowych oraz mechanizmu regulacyjnego.

NAJWAŻNIEJSZE ZALETY

• przeznaczony do montażu przetwornika wzdłuż burty,
• idealny do kajaków wędkarskich i belly boat,
• kompatybilny z pontonami PVC,
• odległość przetwornika od punktu montażowego około 300 mm,
• aluminiowa rura Ø22 mm,
• długość rury około 250 mm,
• regulacja kąta co 7,5°,
• możliwość podniesienia przetwornika,
• mocowanie przetwornika śrubą M6 × 50 mm,
• kompatybilny z systemem BORIKA FASTen,
• szybki montaż i demontaż,
• poliamid wzmacniany włóknem szklanym,
• anodowane aluminium,
• elementy mocujące ze stali nierdzewnej A2.

DLA KOGO JEST FTr300?

BORIKA FASTen FTr300 jest szczególnie polecany dla:

• wędkarzy korzystających z kajaków,
• użytkowników belly boat,
• właścicieli pontonów PVC,
• użytkowników małych łodzi wędkarskich,
• osób korzystających z echosond Garmin,
• użytkowników Lowrance,
• użytkowników Humminbird,
• użytkowników Raymarine.

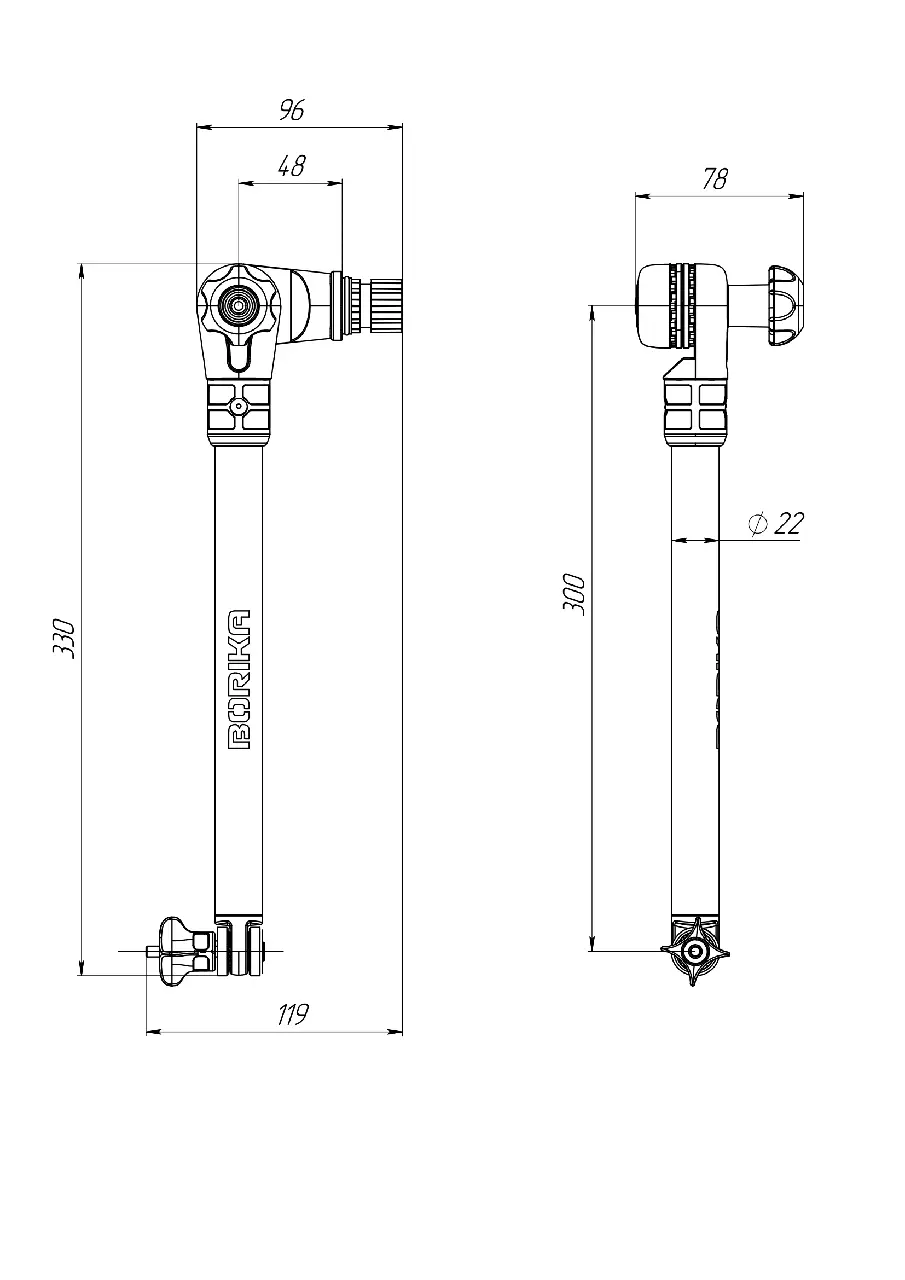

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: FTr300
Typ: uchwyt przetwornika echosondy
Przeznaczenie: montaż wzdłuż burty
Odległość montażu przetwornika: ok. 300 mm
Długość rury: 250 mm
Średnica rury: Ø22 mm
Regulacja kąta: co 7,5°
Główne uzębienie: 27,7°
Śruba mocująca przetwornik: M6 × 50 mm DIN 931
Śruba regulacyjna: M5 × 60 mm DIN 912
Materiał rury: stop aluminium, anodowany
Elementy tworzywowe: poliamid wzmacniany włóknem szklanym
Elementy mocujące: stal nierdzewna A2
System montażowy: BORIKA FASTen
Kolor: czarny.

ZAWARTOŚĆ ZESTAWU

1 × BORIKA FASTen FTr300 – uchwyt przetwornika echosondy

Uwaga: elementy systemu FASTen służące do przytwierdzenia zamka do konkretnej jednostki mogą być dobierane osobno, zależnie od sposobu montażu.

PODSUMOWANIE

BORIKA FASTen FTr300 to kompaktowy uchwyt do przetwornika echosondy, zaprojektowany przede wszystkim z myślą o kajakach wędkarskich, pontonach PVC i belly boat.

Jego najważniejszą cechą jest możliwość prowadzenia przetwornika wzdłuż burty, w odległości około 300 mm od punktu montażowego. Regulowane połączenie pozwala ustawić przetwornik pod odpowiednim kątem oraz podnieść go, gdy nie jest używany.

BORIKA FASTen FTr300 – kompaktowy, regulowany uchwyt do montażu przetwornika echosondy wzdłuż burty, zapewniający wygodną konfigurację wyposażenia na kajaku, pontonie lub belly boat.
