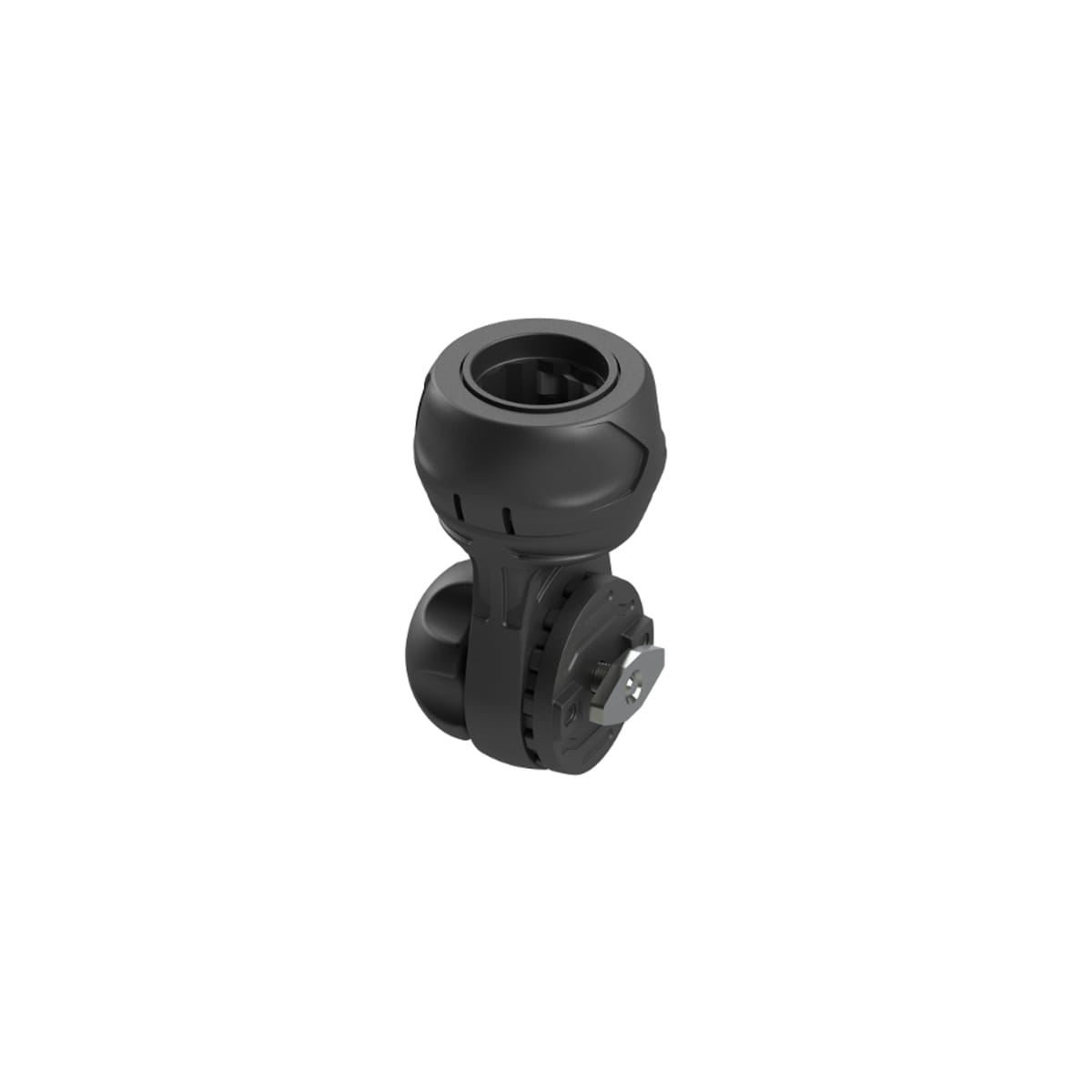

BORIKA FASTen Fs223 – UCHWYT, ADAPTER I BLOKADA DO AKCESORIÓW Z BOCZNĄ ŚRUBĄ T

BORIKA FASTen Fs223 to kompaktowy adapter montażowy z blokadą akcesoriów i boczną śrubą T, przeznaczony do montażu wyposażenia na profilach z rowkiem T. Jest lżejszą i bardziej kompaktową alternatywą dla większego systemu montażowego FMa.

Fs223 pozwala na szybkie przesuwanie akcesorium wzdłuż profilu oraz jego blokowanie w wybranym miejscu, bez konieczności stosowania dodatkowych platform montażowych czy skomplikowanych narzędzi.

MONTAŻ NA PROFILU Z ROWKIEM T

Fs223 został zaprojektowany do montażu na profilach wyposażonych w rowek T.

Może być stosowany zarówno na:

• profilach kajaków wędkarskich skierowanych do góry,
• profilach łodzi aluminiowych skierowanych do wnętrza łodzi,
• innych kompatybilnych szynach i profilach T-track.

Dzięki bocznej śrubie T adapter można łatwo przesuwać wzdłuż profilu i ustawić dokładnie w wybranym miejscu.

KOMPAKTOWA KONSTRUKCJA

Fs223 został opracowany jako bardziej kompaktowa i lżejsza wersja systemu FMa.

Zamiast stosowania osobnej platformy montażowej, cały mechanizm posiada bezpośrednie mocowanie za pomocą bocznego T-bolta.

Dzięki temu otrzymujemy:

PROFIL T → ŚRUBA T → Fs223 → AKCESORIUM

To proste i bardzo wygodne rozwiązanie szczególnie w przypadku kajaków i łodzi wyposażonych już w fabryczne szyny montażowe.

SZYBKA REGULACJA POŁOŻENIA

Fs223 można przesuwać wzdłuż całego profilu.

Aby zmienić położenie:

POLUZUJ → PRZESUŃ → USTAW → DOKRĘĆ

Po poluzowaniu nakrętki z uchwytem adapter można przesunąć wzdłuż szyny. Po ustawieniu odpowiedniej pozycji wystarczy ponownie dokręcić uchwyt.

Dzięki temu można szybko dopasować położenie akcesorium do aktualnych potrzeb.

REGULACJA KĄTA AKCESORIUM

Fs223 umożliwia również ustawienie odpowiedniego kąta zamontowanego wyposażenia.

Po poluzowaniu nakrętki można zmienić pozycję pochylenia akcesorium, a następnie ponownie je zablokować.

Pozwala to wygodnie ustawić między innymi:

• uchwyt wędki,
• echosondę,
• kamerę,
• telefon,
• uchwyt na napój,
• inne wyposażenie.

SYSTEM ROLL & LOCK

Mocowanie akcesorium odbywa się za pomocą sprawdzonego mechanizmu ROLL & LOCK.

1. ODBLOKUJ

Obróć korpus Fs223 przeciwnie do ruchu wskazówek zegara.

Mechanizm przechodzi wtedy w pozycję otwartą.

2. WSUŃ AKCESORIUM

Wsuń adapter akcesorium z 12-kątnym mocowaniem do zamka aż do oporu.

3. ZABLOKUJ

Obróć korpus zamka zgodnie z ruchem wskazówek zegara.

Mechanizm blokuje 7 z 12 zębów adaptera, zapewniając stabilne połączenie.

SZEROKA KOMPATYBILNOŚĆ

Fs223 jest kompatybilny z szeroką gamą akcesoriów BORIKA FASTen wyposażonych w odpowiedni 12-kątny adapter.

Można wykorzystać go między innymi do montażu:

• uchwytów na wędki,
• uchwytów echosond,
• uchwytów kamer,
• uchwytów telefonów,
• uchwytów na napoje,
• stolików,
• innych akcesoriów FASTen.

AKCESORIA INNYCH PRODUCENTÓW

Przy zastosowaniu odpowiednich adapterów przejściowych Fs223 może również współpracować z wybranymi akcesoriami innych producentów.

Dotyczy to między innymi systemów:

• SCOTTY,
• RAM,
• RAILBLAZA,
• YakAttack,
• wybranych akcesoriów karpiowych.

Dzięki temu Fs223 może pełnić funkcję uniwersalnego punktu montażowego dla różnych systemów wyposażenia.

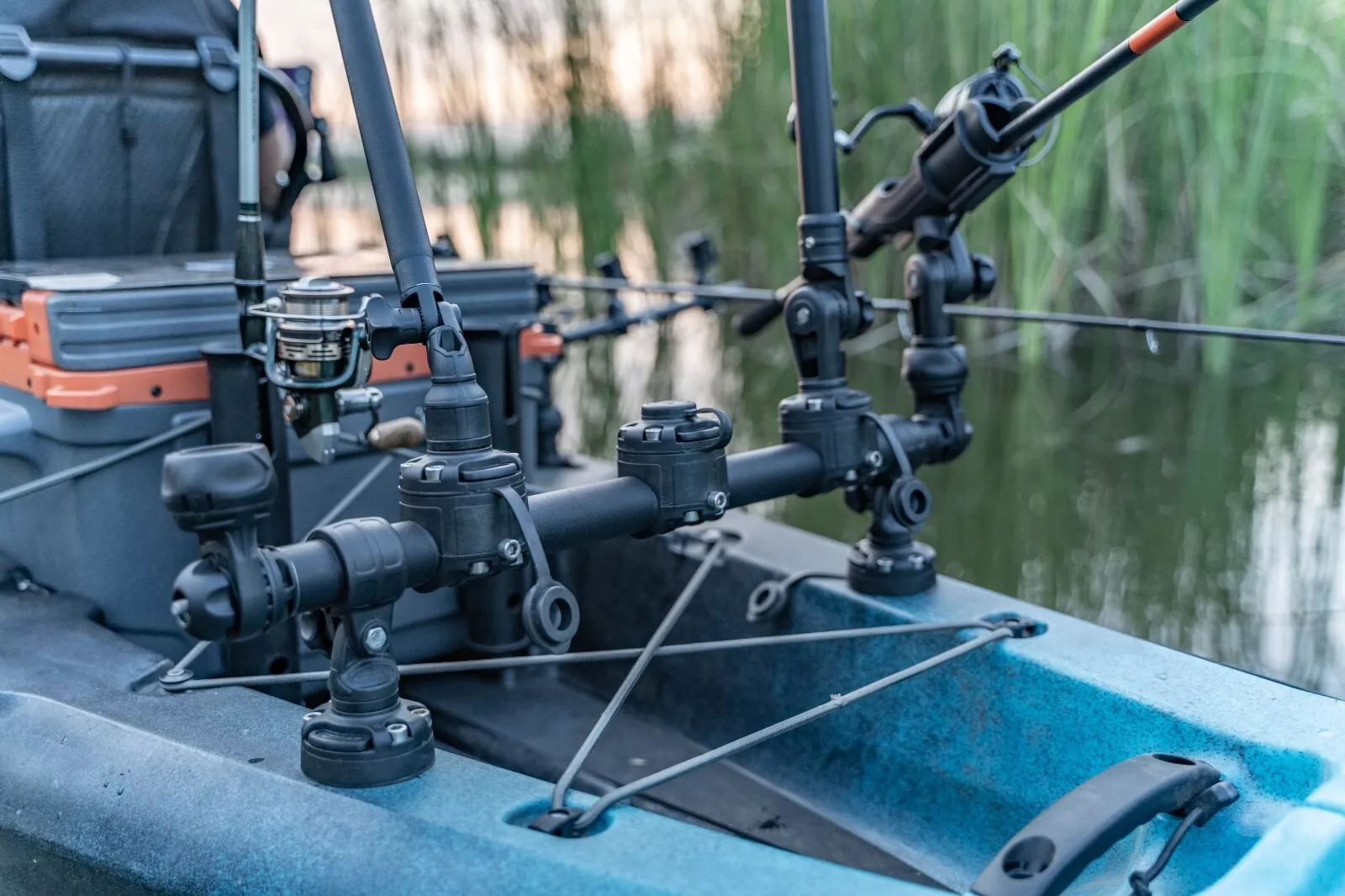

IDEALNY DO KAJAKÓW WĘDKARSKICH

Fs223 szczególnie dobrze sprawdzi się na kajakach wyposażonych w profile C/T-track skierowane do góry.

Można go wykorzystać np. jako:

PROFIL T → Fs223 → UCHWYT WĘDKI

lub:

PROFIL T → Fs223 → ECHOSONDA

Dzięki możliwości przesuwania uchwytu po profilu użytkownik może dopasować jego położenie do swojej pozycji na kajaku.

ZASTOSOWANIE NA ŁODZI ALUMINIOWEJ

Fs223 może być również montowany na profilach aluminiowych, których rowek T skierowany jest do wnętrza łodzi.

W zależności od zastosowanego akcesorium pozwala to stworzyć wygodne boczne mocowanie wyposażenia, np. uchwytu lub przetwornika echosondy.

LEKKIE I ŚREDNIE OBCIĄŻENIA

Fs223 został zaprojektowany do zastosowań przy lekkich i średnich obciążeniach.

Może być więc stosowany do typowego wyposażenia wędkarskiego i elektronicznego, jednak przy elementach poddawanych dużym obciążeniom dynamicznym należy uwzględnić również wytrzymałość samego profilu T-track.

Wytrzymałość całego systemu zależy zarówno od Fs223, jak i od konstrukcji oraz sposobu zamocowania profilu do łodzi lub kajaka.

BEZ DODATKOWYCH NARZĘDZI

Jedną z największych zalet Fs223 jest prosty montaż.

Do zamocowania adaptera na kompatybilnym profilu nie są wymagane dodatkowe:

• platformy montażowe,
• kleje,
• wiertarki,
• klucze sześciokątne,
• dodatkowe elementy montażowe.

Wystarczy wsunąć śrubę T w rowek profilu, ustawić Fs223 w odpowiednim miejscu i dokręcić uchwyt.

SOLIDNA KONSTRUKCJA

Elementy wykonane są z materiałów przeznaczonych do użytkowania w wymagających warunkach.

Elementy plastikowe: poliamid wzmacniany włóknem szklanym

Elementy mocujące: stal nierdzewna A2

Nakrętka: mosiądz

Takie połączenie zapewnia dobrą odporność mechaniczną oraz odpowiednią trwałość podczas użytkowania na wodzie.

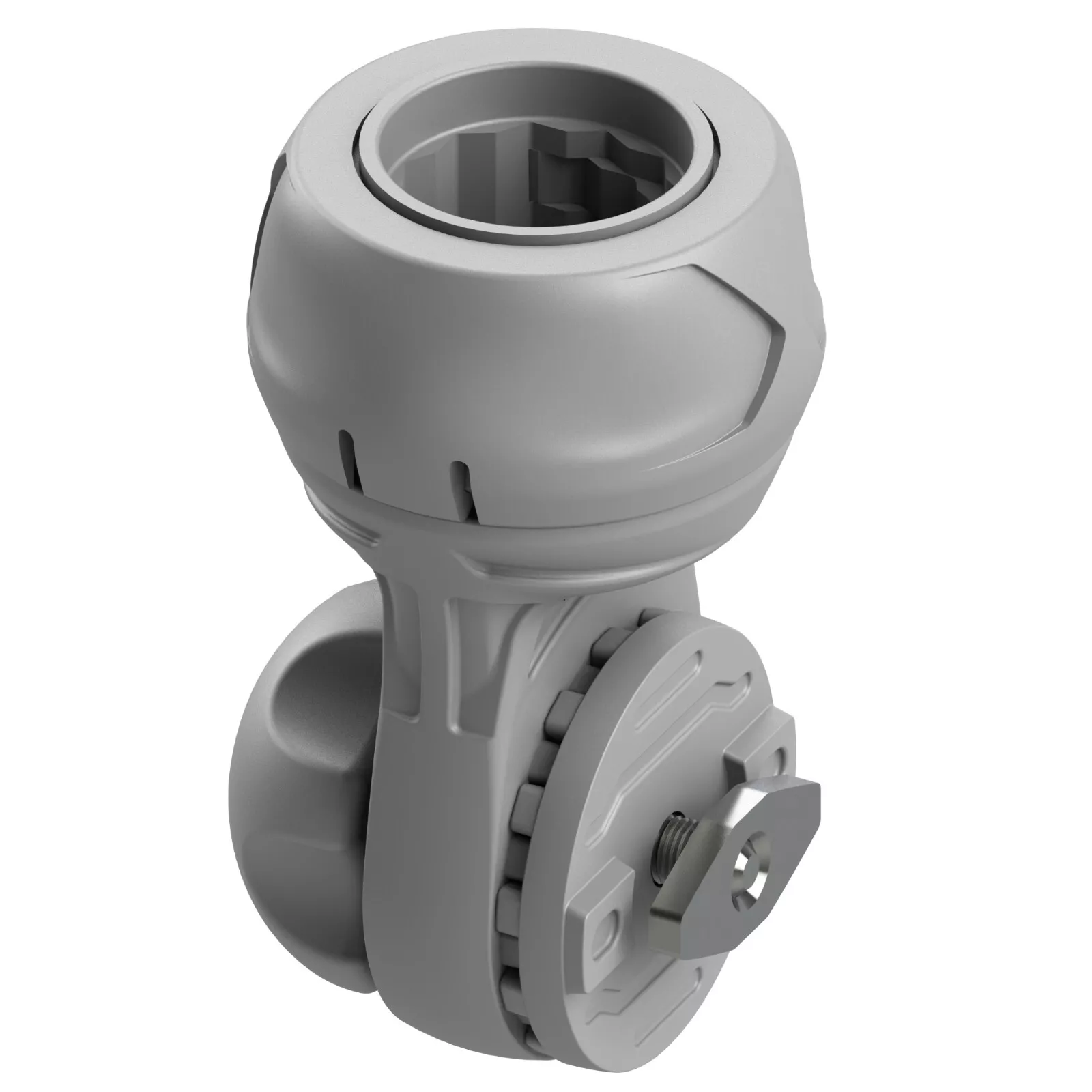

BUDOWA Fs223

Konstrukcja adaptera obejmuje:

• zamek akcesoriów o średnicy Ø 50 mm,
• połączenie wielowypustowe 27,7°,
• podkładkę przejściową,
• uniwersalną śrubę T 45 × 25 × 12 mm,
• nakrętkę M6 DIN 934,
• sześciokątny uchwyt do przesuwania i blokowania adaptera.

MONTAŻ – KROK PO KROKU

KROK 1 – PRZYGOTUJ PROFIL

Upewnij się, że profil posiada kompatybilny rowek T.

KROK 2 – WSUŃ ŚRUBĘ T

Wprowadź boczną śrubę T Fs223 do rowka profilu.

KROK 3 – USTAW POZYCJĘ

Przesuń Fs223 wzdłuż profilu do wybranego miejsca.

KROK 4 – ZABLOKUJ

Dokręć uchwyt/nakrętkę, unieruchamiając adapter.

KROK 5 – ODBLOKUJ ZAMEK

Obróć korpus Fs223 przeciwnie do ruchu wskazówek zegara.

KROK 6 – WSUŃ AKCESORIUM

Wprowadź adapter akcesorium do zamka.

KROK 7 – ZABLOKUJ AKCESORIUM

Obróć korpus zgodnie z ruchem wskazówek zegara.

KROK 8 – SPRAWDŹ MOCOWANIE

Przed rozpoczęciem pływania upewnij się, że zarówno Fs223, jak i akcesorium są prawidłowo zablokowane.

KONSERWACJA

Po użytkowaniu w wodzie morskiej zaleca się dokładne przepłukanie Fs223 dużą ilością słodkiej wody.

W przypadku użytkowania w niskich temperaturach warto okresowo zabezpieczać czerwone uszczelnienie adaptera smarem silikonowym. Pomaga to ograniczyć ryzyko powstawania warstwy wody na ruchomych elementach, która w temperaturach ujemnych mogłaby zamarznąć i utrudnić działanie mechanizmu.

NAJWAŻNIEJSZE ZALETY

• kompaktowa konstrukcja,
• boczna śruba T-bolt,
• montaż bez dodatkowej platformy,
• montaż na profilach z rowkiem T,
• możliwość przesuwania wzdłuż profilu,
• szybka regulacja położenia,
• możliwość regulacji kąta akcesorium,
• system blokowania ROLL & LOCK,
• blokowanie 7 z 12 zębów adaptera,
• kompatybilność z akcesoriami BORIKA FASTen,
• możliwość stosowania adapterów innych producentów,
• przeznaczony do lekkich i średnich obciążeń,
• poliamid wzmacniany włóknem szklanym,
• stal nierdzewna A2,
• mosiężna nakrętka,
• szybki montaż i demontaż.

DLA KOGO JEST Fs223?

BORIKA FASTen Fs223 będzie doskonałym wyborem dla:

• wędkarzy,
• użytkowników kajaków wędkarskich,
• właścicieli łodzi aluminiowych,
• użytkowników łodzi wyposażonych w profile T-track,
• osób montujących echosondy,
• osób korzystających z uchwytów na wędki,
• użytkowników kamer sportowych,
• osób potrzebujących kompaktowego systemu mocowania wyposażenia.

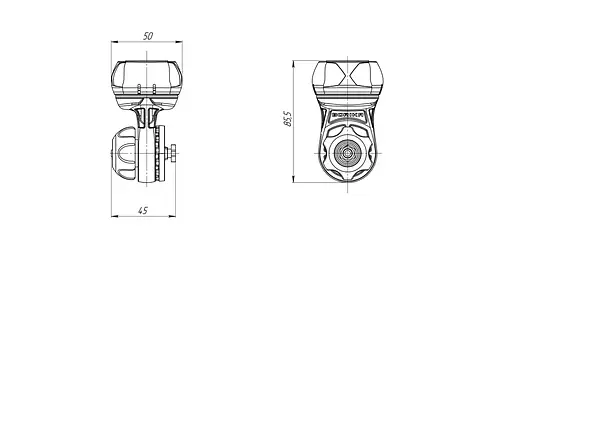

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: Fs223
Typ: uchwyt / adapter / blokada akcesoriów
Rodzaj mocowania: boczna śruba T
Przeznaczenie: profile z rowkiem T
Średnica zamka: Ø 50 mm
Połączenie wielowypustowe: 27,7°
Śruba T: 45 × 25 × 12 mm
Nakrętka: M6 DIN 934
System blokowania: ROLL & LOCK
Liczba blokowanych zębów: 7 z 12
Przeznaczenie obciążeniowe: lekkie i średnie obciążenia
Materiały: poliamid wzmacniany włóknem szklanym, stal nierdzewna A2, mosiądz.

ZAWARTOŚĆ ZESTAWU

1 × BORIKA FASTen Fs223 – uchwyt / adapter / blokada do akcesoriów z boczną śrubą T.

PODSUMOWANIE

BORIKA FASTen Fs223 to kompaktowy adapter z blokadą akcesoriów i boczną śrubą T, który pozwala stworzyć szybki i regulowany punkt montażowy bez stosowania dodatkowej platformy.

Możliwość przesuwania wzdłuż profilu, regulacji kąta oraz szybki system ROLL & LOCK sprawiają, że Fs223 świetnie sprawdzi się przy wyposażaniu kajaków wędkarskich, łodzi aluminiowych oraz innych jednostek posiadających profile z rowkiem T.

BORIKA FASTen Fs223 – kompaktowe mocowanie z boczną śrubą T, które pozwala szybko zamontować i ustawić akcesoria FASTen dokładnie tam, gdzie ich potrzebujesz.
