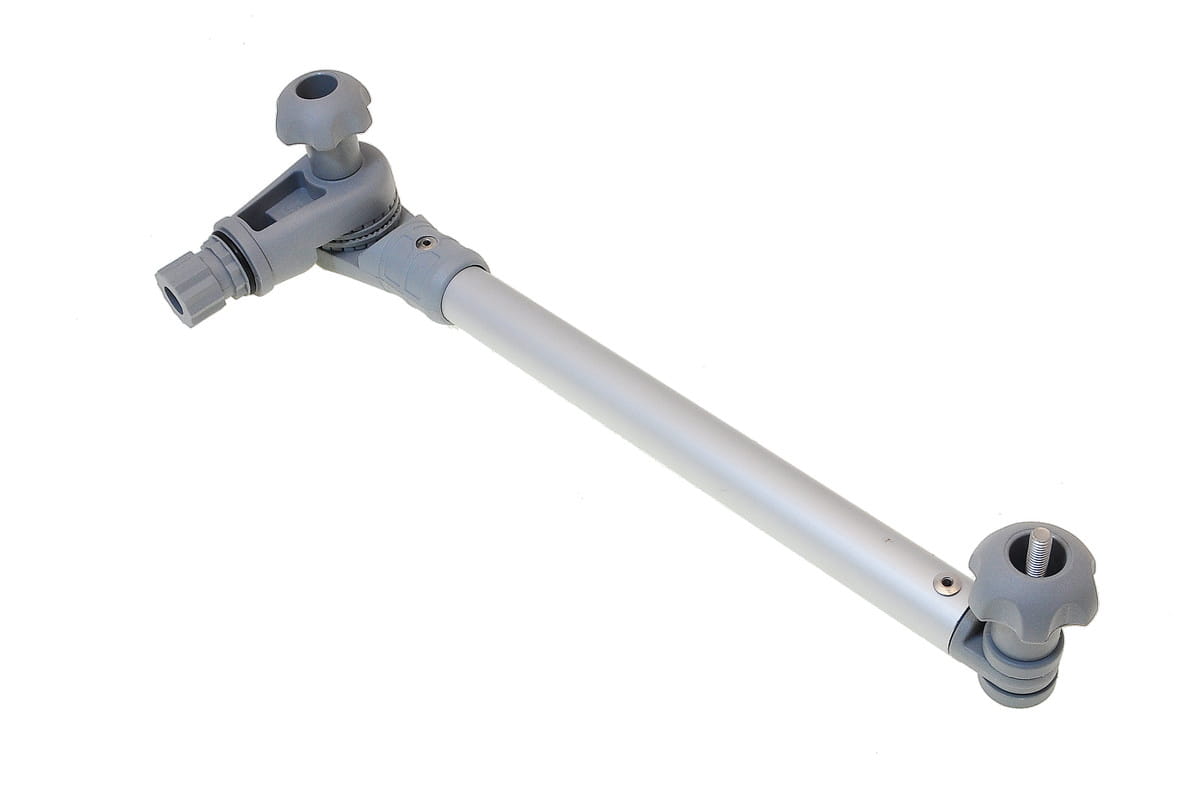

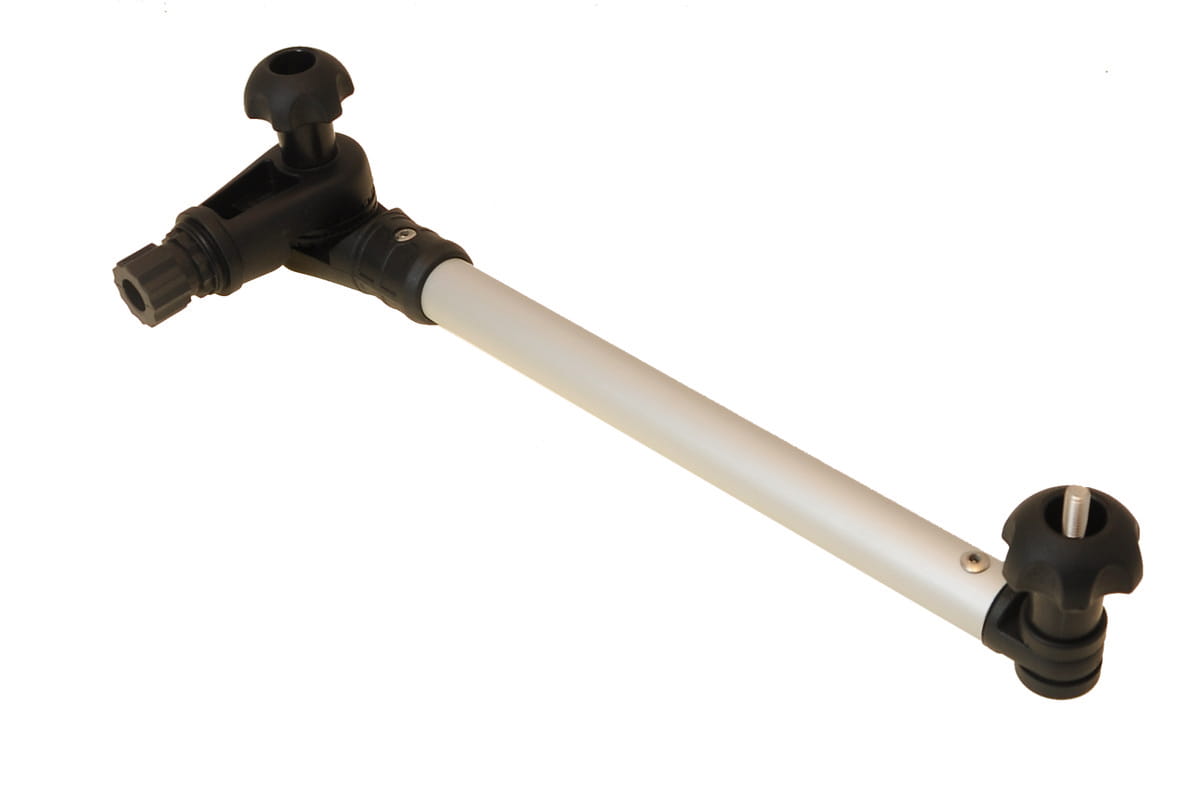

BORIKA FASTen Ft300 – UCHWYT PRZETWORNIKA ECHOSONDY 300 mm DO MONTAŻU NA PAWĘŻY

BORIKA FASTen Ft300 to kompaktowy i praktyczny uchwyt przeznaczony do montażu przetwornika echosondy na pawęży łodzi, przede wszystkim pontonów i łodzi z silnikiem zaburtowym. Pozwala umieścić przetwornik w odległości do 300 mm od punktu mocowania, zapewniając wygodną regulację jego położenia i kąta.

Uchwyt współpracuje z systemem szybkiego montażu BORIKA FASTen, dzięki czemu można go szybko zamontować lub zdemontować bez konieczności każdorazowego odkręcania całej konstrukcji.

DO PRZETWORNIKÓW ECHOSONDY

Ft300 umożliwia montaż przetworników popularnych producentów echosond, między innymi:

• Lowrance
• Garmin
• Humminbird
• Raymarine
• oraz innych przetworników o kompatybilnym sposobie mocowania.

Przetwornik mocowany jest za pomocą śruby M6 × 50 mm, podkładek regulacyjnych z drobnymi zębami oraz wygodnej, czterokątnej nakrętki ręcznej.

DŁUGOŚĆ 300 mm

Uchwyt pozwala umieścić przetwornik w odległości do 300 mm od punktu montażowego.

Podstawą konstrukcji jest aluminiowa rura o średnicy Ø22 mm i długości około 250 mm, która wraz z pozostałymi elementami tworzy uchwyt o długości montażowej 300 mm.

Takie rozwiązanie jest szczególnie praktyczne w przypadku pontonów, gdzie przetwornik powinien znajdować się odpowiednio daleko od burty i dna łodzi.

REGULACJA KĄTA PRZETWORNIKA

Ft300 posiada pochylne połączenie zębate, które umożliwia regulację kąta ustawienia przetwornika.

Można dzięki temu precyzyjnie ustawić jego położenie względem dna łodzi i wody.

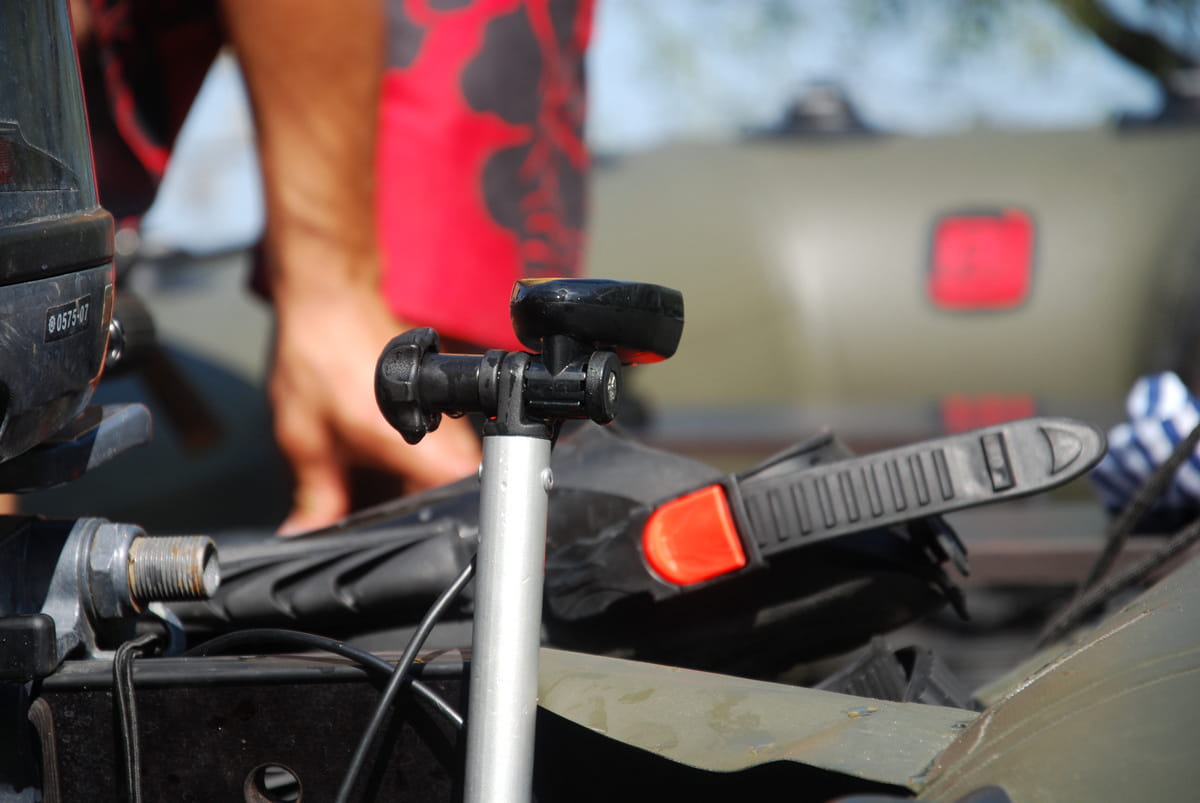

Regulowane połączenie pozwala również unieść przetwornik do góry, gdy nie jest używany. Jest to szczególnie przydatne podczas transportu łodzi, wodowania lub pływania w płytkiej wodzie.

MECHANIZM UCHYLANIA

Jedną z praktycznych cech Ft300 jest możliwość odchylenia uchwytu w przypadku kontaktu z przeszkodą.

Mechanizm pozwala regulować sztywność mocowania, dzięki czemu podczas uderzenia w przeszkodę uchwyt może odchylić się, pomagając ograniczyć ryzyko uszkodzenia przetwornika.

To szczególnie istotne podczas pływania po nieznanych akwenach, w pobliżu roślinności lub na płytkiej wodzie.

SZYBKI MONTAŻ W SYSTEMIE BORIKA FASTen

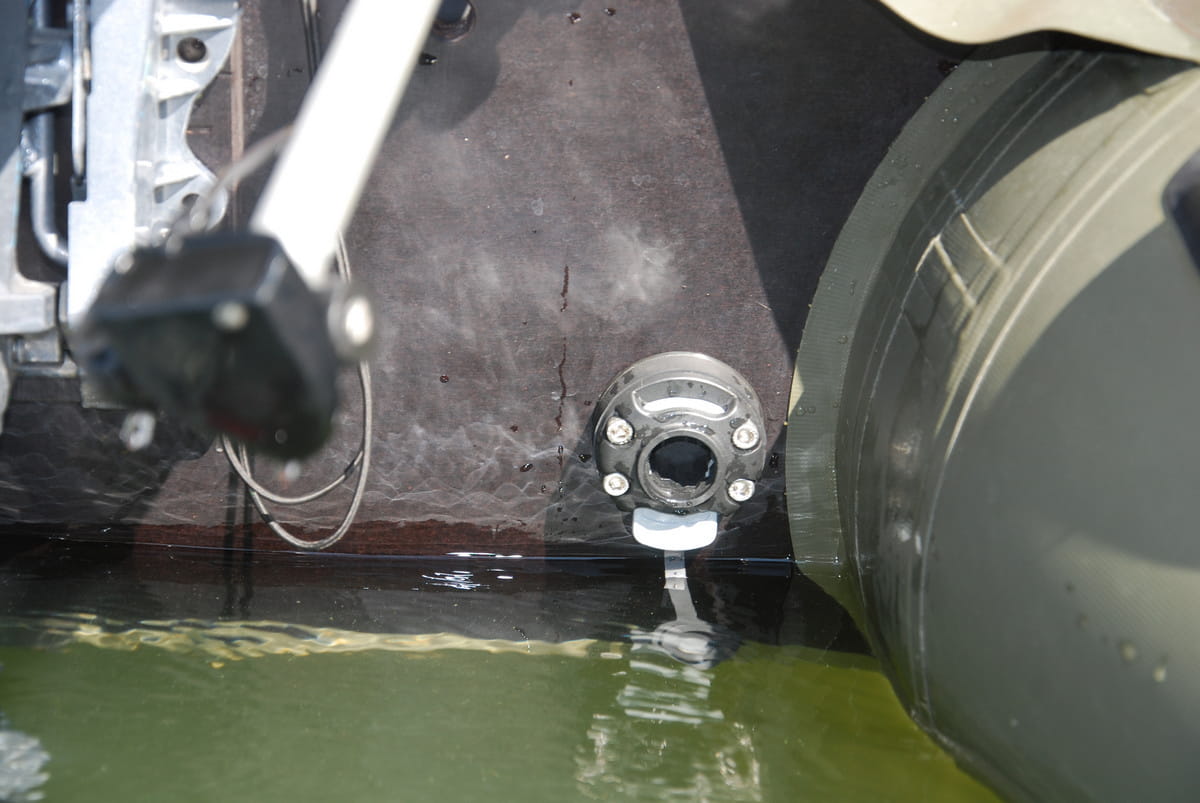

Ft300 posiada adapter umożliwiający szybkie połączenie z zamontowaną wcześniej podstawą systemu BORIKA FASTen.

Może współpracować między innymi z:

• FMb
• FFr444
• Mb218 + Fs218.

Dzięki temu można pozostawić bazę montażową na pawęży, a sam uchwyt z przetwornikiem zdejmować w kilka chwil.

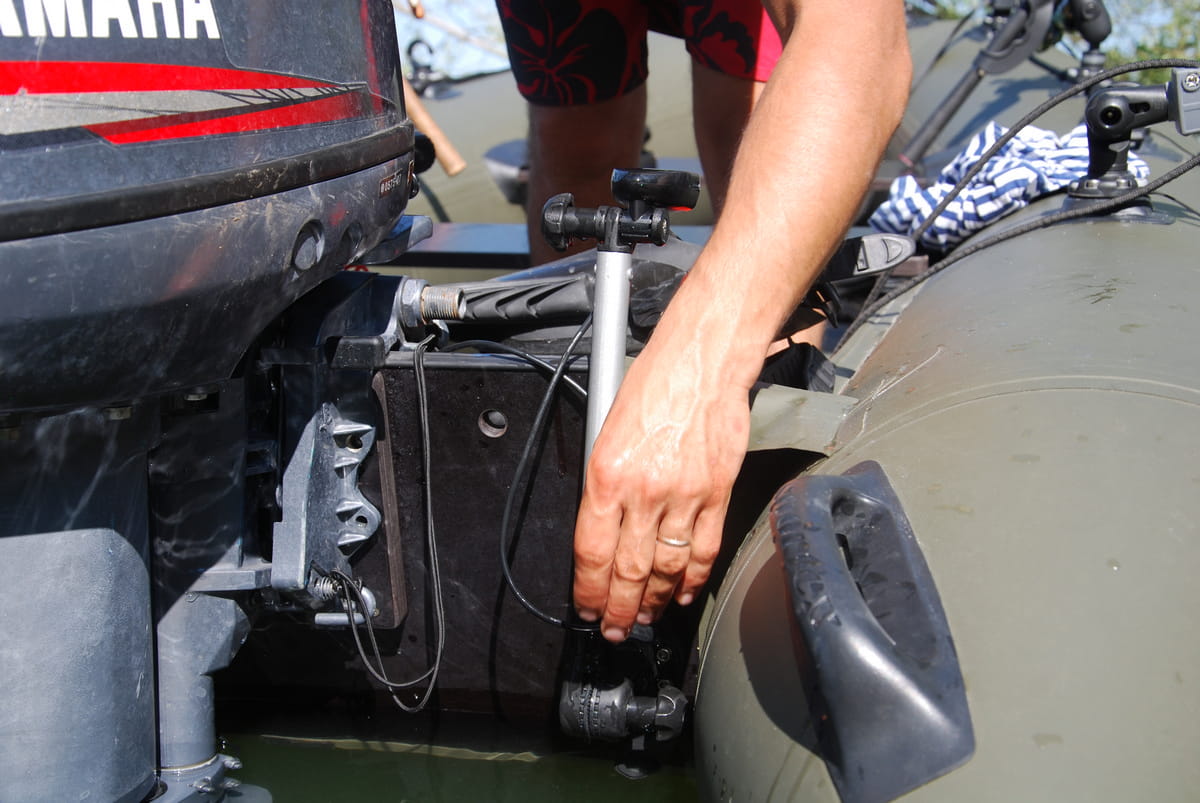

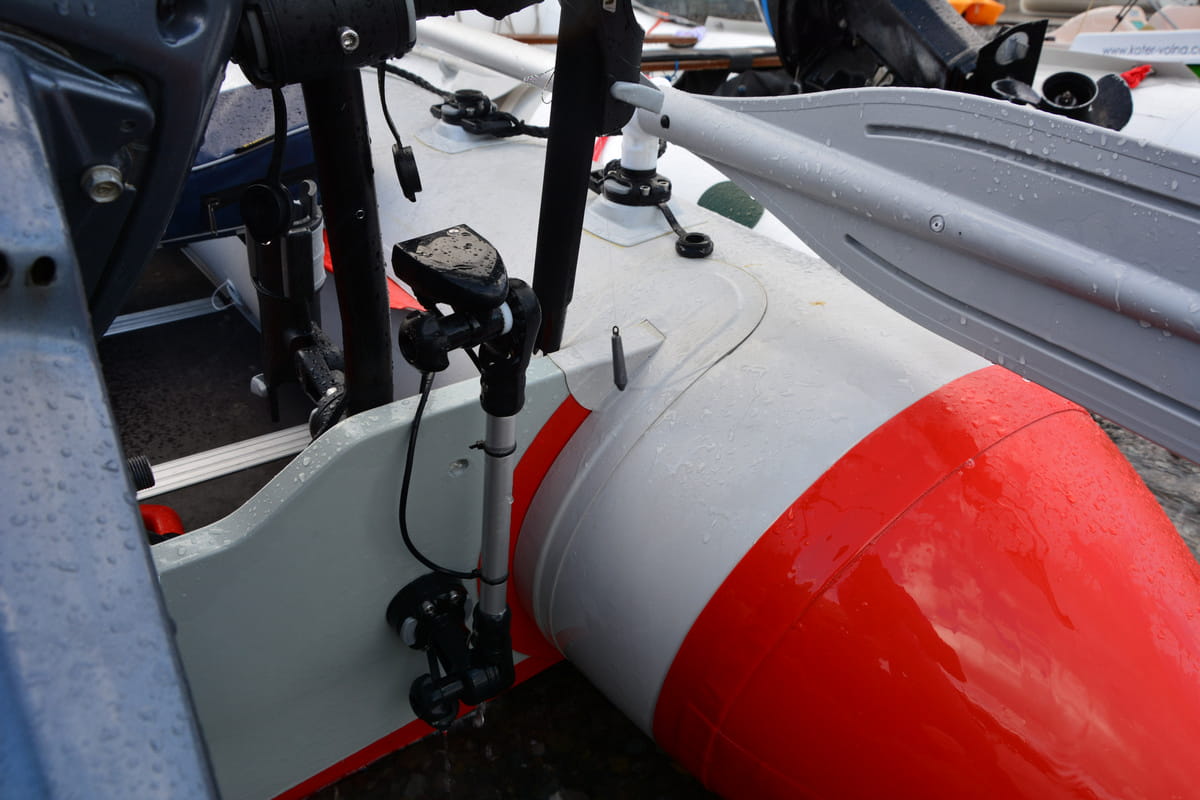

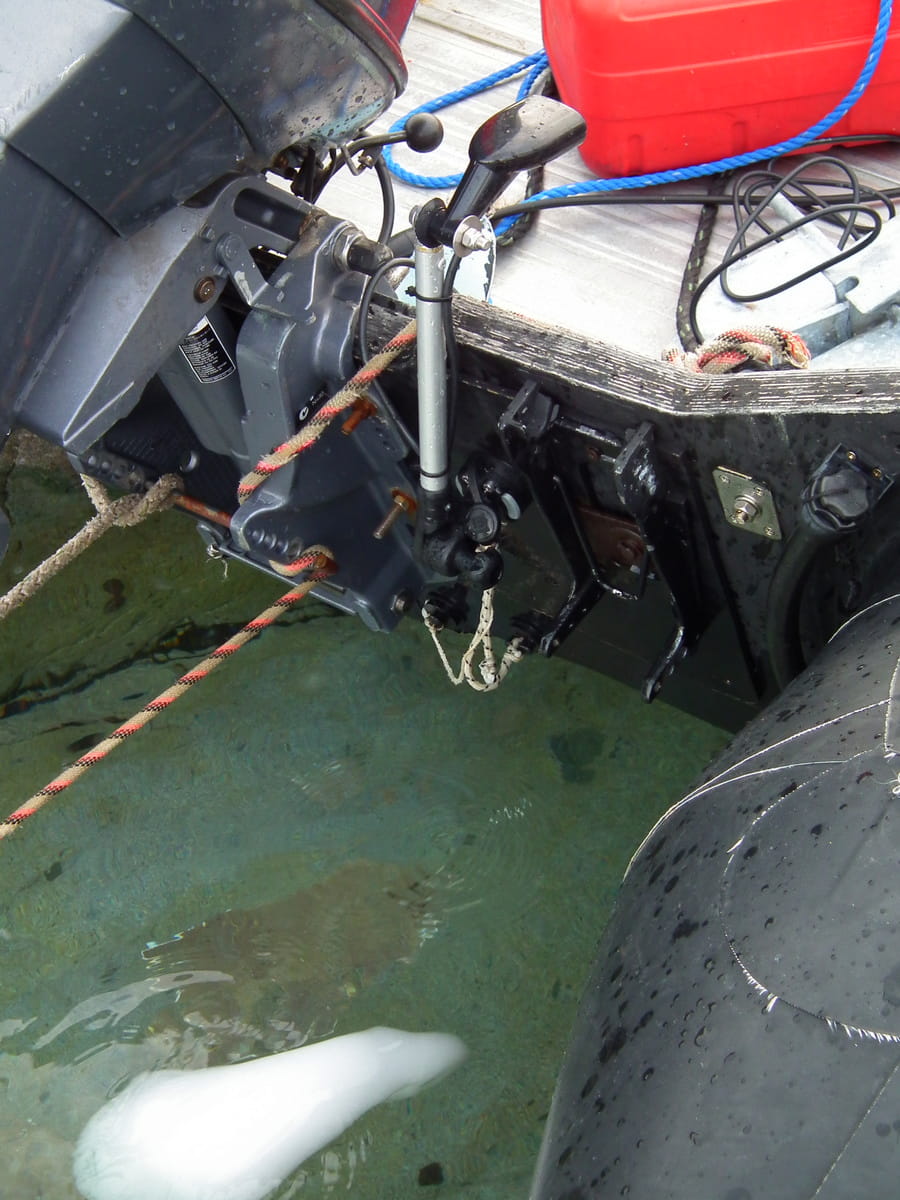

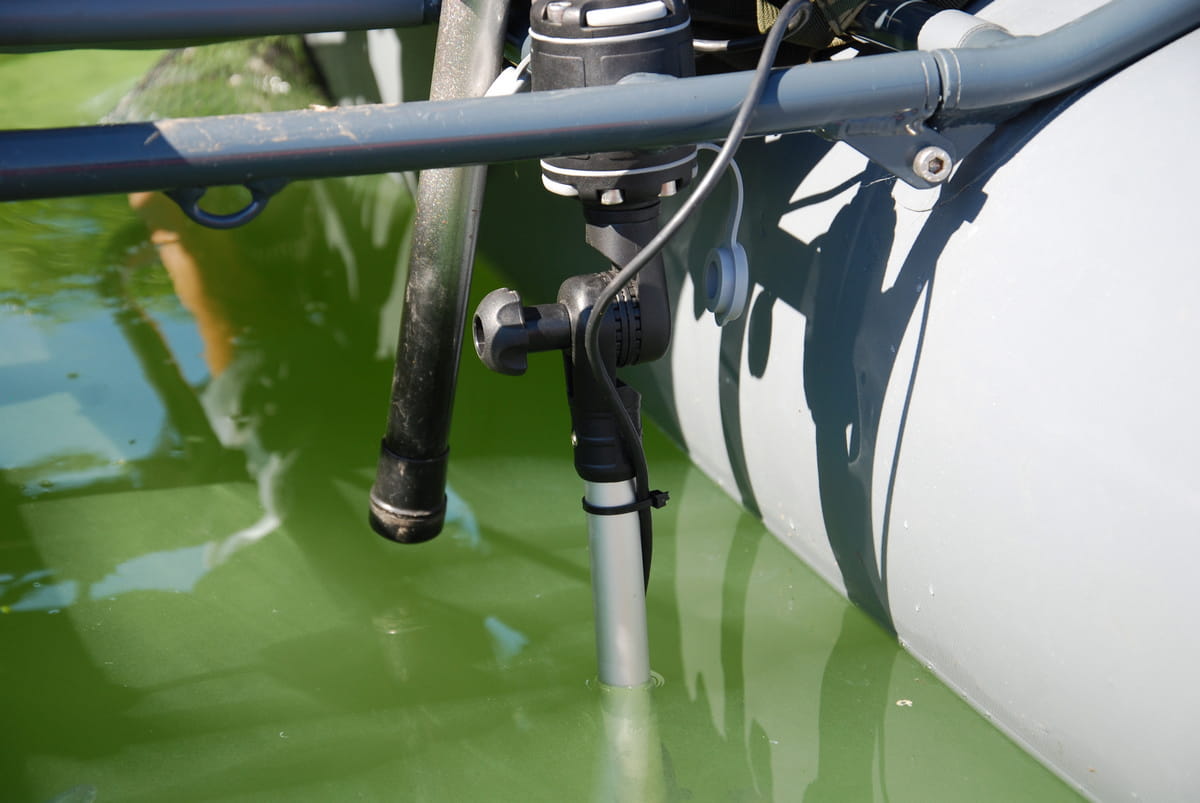

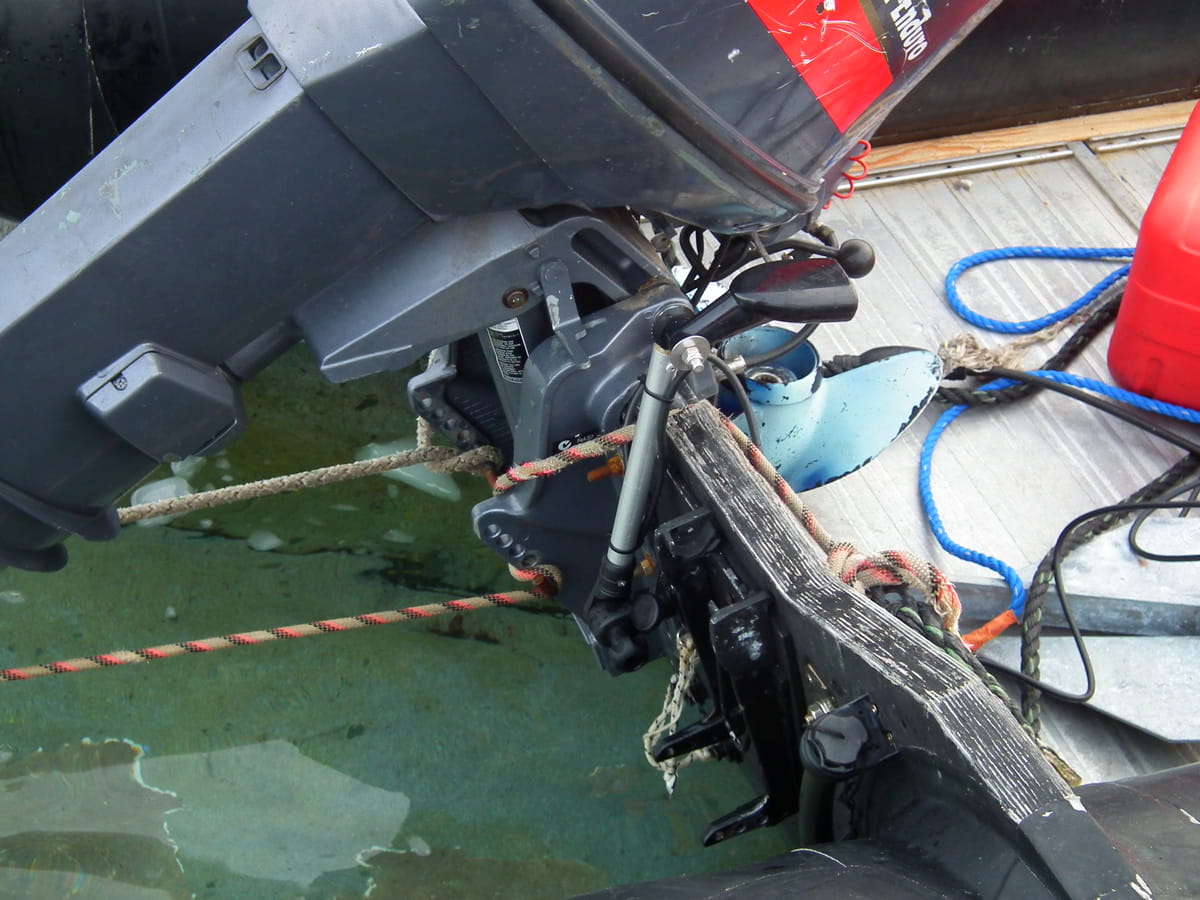

MONTAŻ NA PAWĘŻY

Ft300 jest przeznaczony przede wszystkim do montażu na pawęży pontonów i łodzi z silnikiem zaburtowym.

Typowa konfiguracja wygląda następująco:

PAWĘŻ → PLATFORMA MONTAŻOWA → ZAMEK FASTen → Ft300 → PRZETWORNIK

Takie rozwiązanie pozwala stworzyć stabilny, ale jednocześnie łatwy do demontażu system mocowania przetwornika.

SOLIDNA KONSTRUKCJA

Główne elementy wykonano z poliamidu wzmacnianego włóknem szklanym, natomiast ramię wykonano z aluminium zabezpieczonego warstwą anodowaną. Elementy mocujące wykonano ze stali nierdzewnej A2.

Zastosowane materiały zapewniają odpowiednią odporność na warunki panujące podczas użytkowania na wodzie.

WYGODNA OBSŁUGA

Ft300 został zaprojektowany z myślą o użytkownikach, którzy chcą szybko przygotować echosondę do pracy.

Montaż przetwornika jest prosty:

PRZYKRĘĆ PRZETWORNIK → WSUŃ UCHWYT W ZAMEK → USTAW KĄT → ZABLOKUJ

Po zakończeniu pływania można uchwyt szybko odłączyć od podstawy.

IDEALNY DO PONTONU

Ft300 szczególnie dobrze sprawdzi się w przypadku:

• pontonów PVC,
• pontonów z silnikiem zaburtowym,
• małych łodzi wędkarskich,
• łodzi wyposażonych w pawęż,
• jednostek wykorzystywanych do wędkowania.

Konstrukcja jest kompaktowa, a długość 300 mm stanowi praktyczny kompromis pomiędzy wygodnym położeniem przetwornika a niewielkimi wymiarami uchwytu.

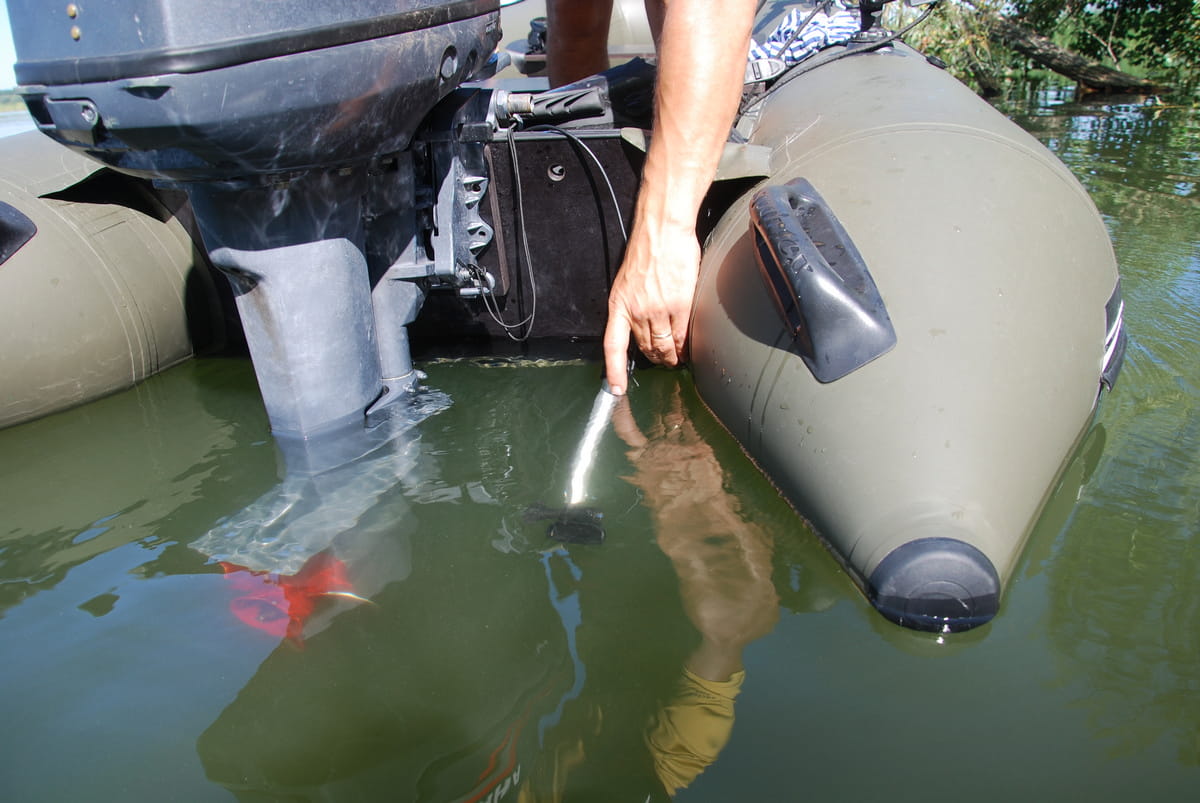

ŁATWE PODNOSZENIE PRZETWORNIKA

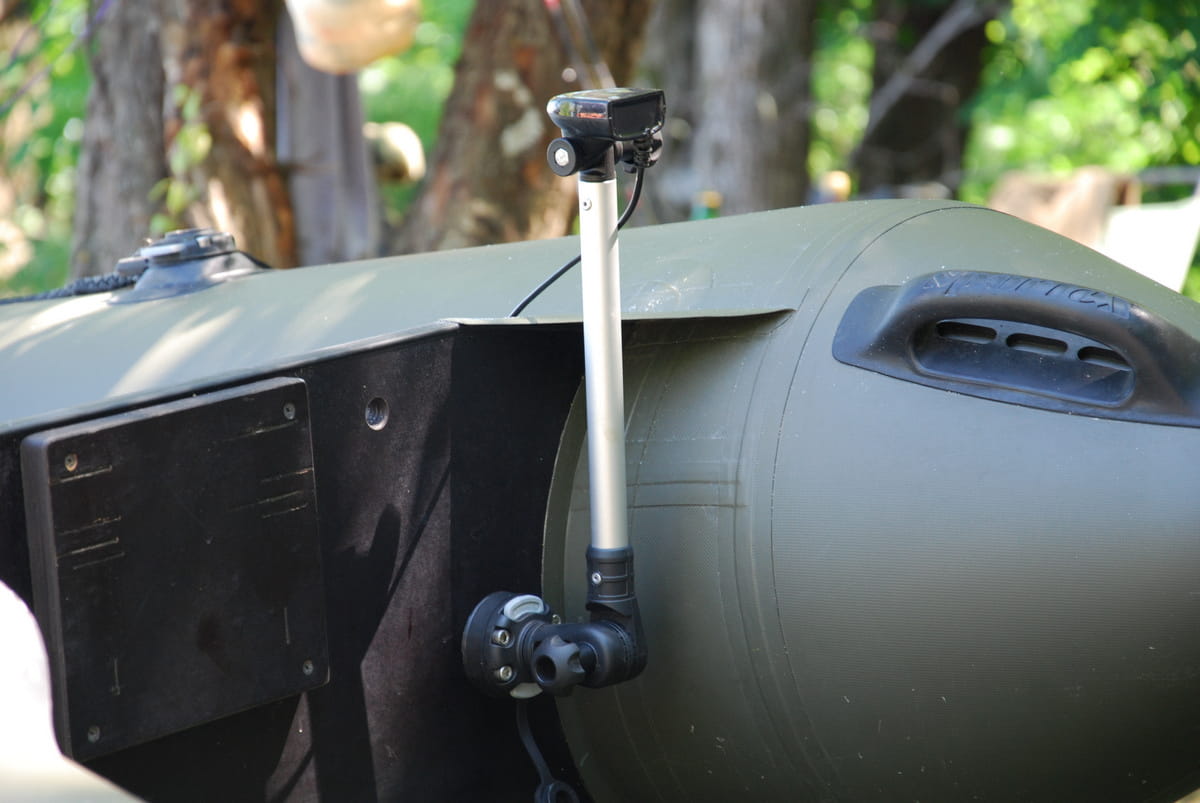

Kiedy przetwornik nie jest potrzebny, można go ustawić w pozycji podniesionej.

Jest to przydatne podczas:

• wodowania,
• wyciągania łodzi,
• transportu,
• pływania w bardzo płytkiej wodzie,
• dopływania do brzegu.

Dzięki regulowanemu połączeniu zębatemu można szybko zmienić położenie uchwytu.

KOMPATYBILNOŚĆ Z SYSTEMEM FASTen

Ft300 jest częścią modułowego systemu BORIKA FASTen.

Oznacza to, że po zamontowaniu odpowiedniej podstawy na pawęży można w przyszłości łatwo rozbudować stanowisko o kolejne elementy systemu.

Jedna baza może być wykorzystywana również z innymi kompatybilnymi akcesoriami.

MONTAŻ – KROK PO KROKU

KROK 1 – PRZYGOTUJ PAWĘŻ

Wybierz odpowiednie miejsce do zamontowania podstawy systemu FASTen.

KROK 2 – ZAMONTUJ PODSTAWĘ

Przykręć odpowiednią platformę montażową do pawęży zgodnie z instrukcją producenta.

KROK 3 – PRZYGOTUJ PRZETWORNIK

Przykręć przetwornik do uchwytu Ft300 za pomocą śruby M6 × 50 mm i elementów regulacyjnych.

KROK 4 – ZAMONTUJ Ft300

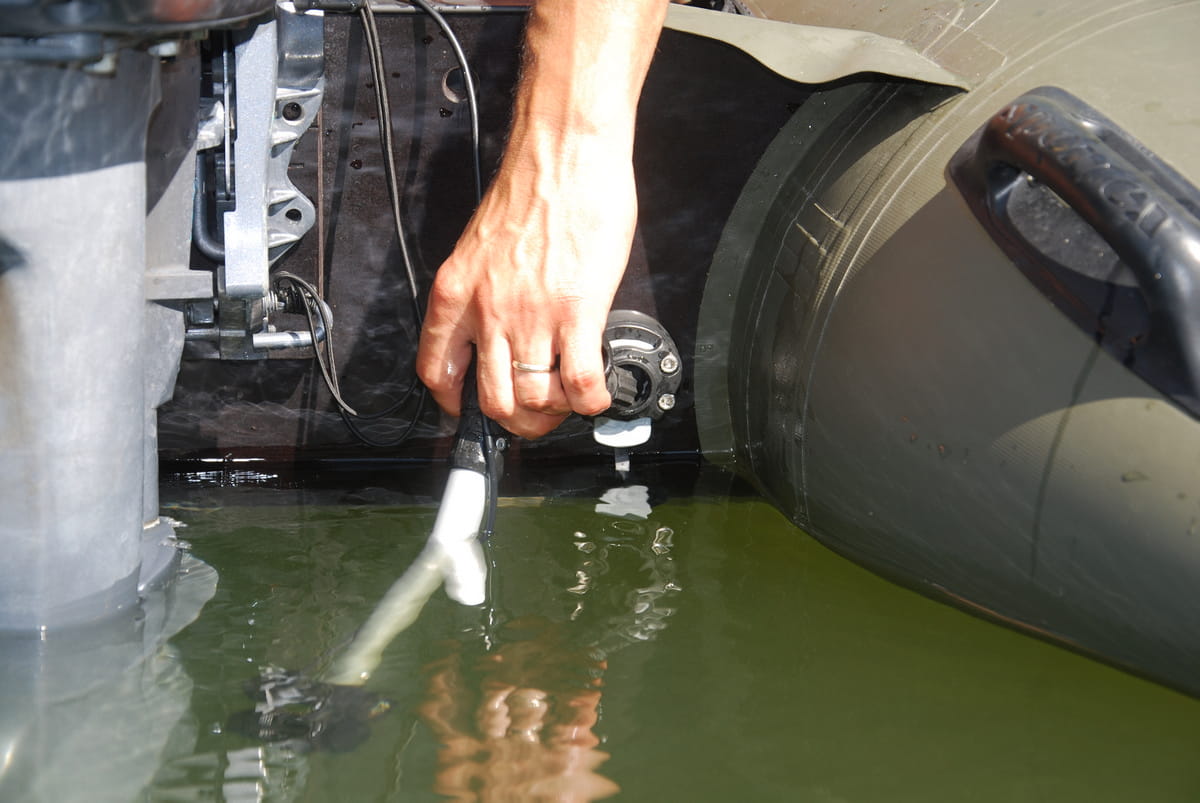

Wsuń adapter uchwytu do zamka FASTen.

KROK 5 – ZABLOKUJ

Upewnij się, że uchwyt został prawidłowo zablokowany.

KROK 6 – USTAW KĄT

Wyreguluj pochylenie przetwornika odpowiednio do warunków pływania.

KROK 7 – SPRAWDŹ MOCOWANIE

Przed uruchomieniem łodzi sprawdź, czy przetwornik oraz wszystkie elementy mocujące są prawidłowo dokręcone.

KONSERWACJA

Po użytkowaniu w wodzie słonej należy dokładnie przepłukać uchwyt dużą ilością słodkiej wody. Pozwala to ograniczyć wpływ soli i przedłużyć żywotność elementów.

Producent zaleca również okresową konserwację ruchomych elementów za pomocą smaru silikonowego.

NAJWAŻNIEJSZE ZALETY

• długość montażowa 300 mm,
• przeznaczony do przetworników echosond,
• kompatybilność m.in. z Lowrance, Garmin, Humminbird i Raymarine,
• montaż na pawęży,
• szybkie mocowanie w systemie BORIKA FASTen,
• możliwość regulacji kąta przetwornika,
• możliwość podniesienia przetwornika,
• regulowana sztywność mechanizmu,
• mechanizm uchylający przy kontakcie z przeszkodą,
• aluminiowe ramię Ø22 mm,
• poliamid wzmacniany włóknem szklanym,
• elementy mocujące ze stali nierdzewnej A2,
• kompaktowa konstrukcja,
• łatwy demontaż.

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: Ft300
Typ: uchwyt przetwornika echosondy
Długość całkowita: 396 mm
Długość rury: 250 mm
Średnica rury: Ø22 mm
Odległość przetwornika od punktu montażu: do 300 mm
Śruba mocująca przetwornik: M6 × 50 mm
Regulacja kąta: tak
Mechanizm uchylny: tak
Adapter: 12-kątny, FASTen
Materiały: poliamid wzmacniany włóknem szklanym, anodowane aluminium, stal nierdzewna A2
Przeznaczenie: montaż przetwornika na pawęży.

ZAWARTOŚĆ ZESTAWU

1 × BORIKA FASTen Ft300 – uchwyt przetwornika echosondy

Uwaga: Ft300 jest samym uchwytem. Podstawa montażowa na pawęż nie jest elementem uchwytu i należy dobrać ją osobno, np. z systemu FMb/FFr444 zgodnie z miejscem montażu.

PODSUMOWANIE

BORIKA FASTen Ft300 to prosty, kompaktowy i funkcjonalny uchwyt do montażu przetwornika echosondy na pawęży pontonu lub małej łodzi. Oferuje 300 mm odległości od punktu montażu, regulację kąta, możliwość podniesienia przetwornika oraz mechanizm uchylający, który pomaga chronić przetwornik podczas kontaktu z przeszkodą.

Dzięki kompatybilności z systemem BORIKA FASTen uchwyt można szybko zamontować i zdemontować, pozostawiając na pawęży jedynie niewielką bazę montażową.

BORIKA FASTen Ft300 – praktyczny uchwyt do przetwornika echosondy, idealny do pontonów i małych łodzi wędkarskich.
