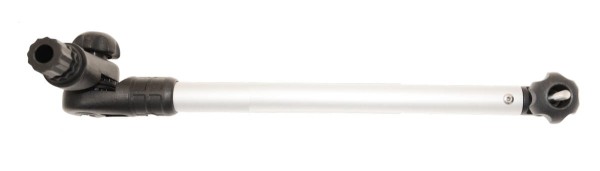

BORIKA FASTen Ft400 – UCHWYT PRZETWORNIKA ECHOSONDY 400 mm

BORIKA FASTen Ft400 to praktyczny uchwyt do montażu przetwornika echosondy wzdłuż burty kajaka, pontonu lub belly boat. Konstrukcja umożliwia umieszczenie przetwornika w odległości do 400 mm od punktu montażowego, a zastosowany przegub pozwala na precyzyjne ustawienie kąta oraz szybkie podniesienie przetwornika w razie potrzeby.

MONTAŻ PRZETWORNIKA WZDŁUŻ BURTY

Ft400 został zaprojektowany przede wszystkim do jednostek, na których nie ma wygodnej możliwości zamontowania przetwornika bezpośrednio na pawęży.

Doskonale sprawdzi się w:

• pontonach PVC,
• kajakach wędkarskich,
• belly boat,
• małych łodziach,
• łodziach bez klasycznej pawęży,
• jednostkach wyposażonych w system montażowy BORIKA FASTen.

Uchwyt można zamontować zarówno po lewej, jak i prawej stronie jednostki.

DŁUGIE RAMIĘ 400 mm

Najważniejszą cechą Ft400 jest długość pozwalająca umieścić przetwornik w odległości około 400 mm od punktu montażowego.

Dzięki temu przetwornik może znaleźć się odpowiednio daleko od burty i dna jednostki, zapewniając prawidłowy kontakt z wodą podczas pracy echosondy.

Ramię wykonano z aluminiowej rury Ø22 mm o długości 350 mm, która wraz z elementami mocującymi tworzy uchwyt o długości montażowej 400 mm.

OBRÓT O 360°

Ft400 wyposażono w adapter z zewnętrznymi wielowypustami 30°, który umożliwia obrót uchwytu nawet o 360° bez konieczności wyjmowania go z zamka.

Pozwala to wygodnie ustawić przetwornik odpowiednio do kierunku poruszania się łodzi lub kajaka.

REGULACJA KĄTA PRZETWORNIKA

Uchwyt posiada również pochylne połączenie zębate 27,7° oraz podkładki regulacyjne 7,5°.

Dzięki temu można precyzyjnie ustawić przetwornik względem powierzchni wody.

Regulacja umożliwia również ustawienie przetwornika w pozycji podniesionej, gdy nie jest używany.

MECHANIZM OCHRONNY

Jedną z najważniejszych zalet Ft400 jest możliwość regulacji sztywności przegubu.

Podczas normalnego pływania przetwornik może być ustawiony stabilnie. W przypadku kontaktu ramienia z przeszkodą pod wodą, odpowiednio wyregulowany mechanizm może pozwolić ramieniu odchylić się na bok, pomagając ograniczyć ryzyko uszkodzenia przetwornika.

Jest to szczególnie przydatne podczas pływania:

• po płytkiej wodzie,
• w pobliżu roślinności,
• w miejscach z podwodnymi przeszkodami,
• podczas wędkowania z kajaka lub pontonu.

SZYBKI MONTAŻ W SYSTEMIE BORIKA FASTen

Ft400 posiada adapter kompatybilny z systemem szybkiego montażu BORIKA FASTen.

W praktyce konfiguracja może wyglądać następująco:

BURTA / POKŁAD → PLATFORMА MONTAŻOWA → ZAMEK FASTen → Ft400 → PRZETWORNIK

Dzięki temu sam uchwyt można szybko zamontować lub zdemontować, bez konieczności każdorazowego odkręcania podstawy.

Do zastosowania Ft400 potrzebny jest odpowiedni zamek i element montażowy, które dobiera się w zależności od konstrukcji jednostki.

DO POPULARNYCH PRZETWORNIKÓW ECHOSOND

Uchwyt został zaprojektowany do współpracy z szeroką gamą przetworników echosond.

Może być wykorzystywany z urządzeniami różnych producentów, pod warunkiem zgodności sposobu mocowania przetwornika.

Mocowanie odbywa się za pomocą śruby M5 × 50 mm oraz elementów regulacyjnych.

STABILNE MOCOWANIE PRZETWORNIKA

Przetwornik mocowany jest na końcu ramienia za pomocą uchwytu wyposażonego w wygodną czworokątną nakrętkę ręczną.

Zastosowane elementy pozwalają na pewne zamocowanie przetwornika, a jednocześnie umożliwiają jego regulację bez konieczności używania skomplikowanych narzędzi.

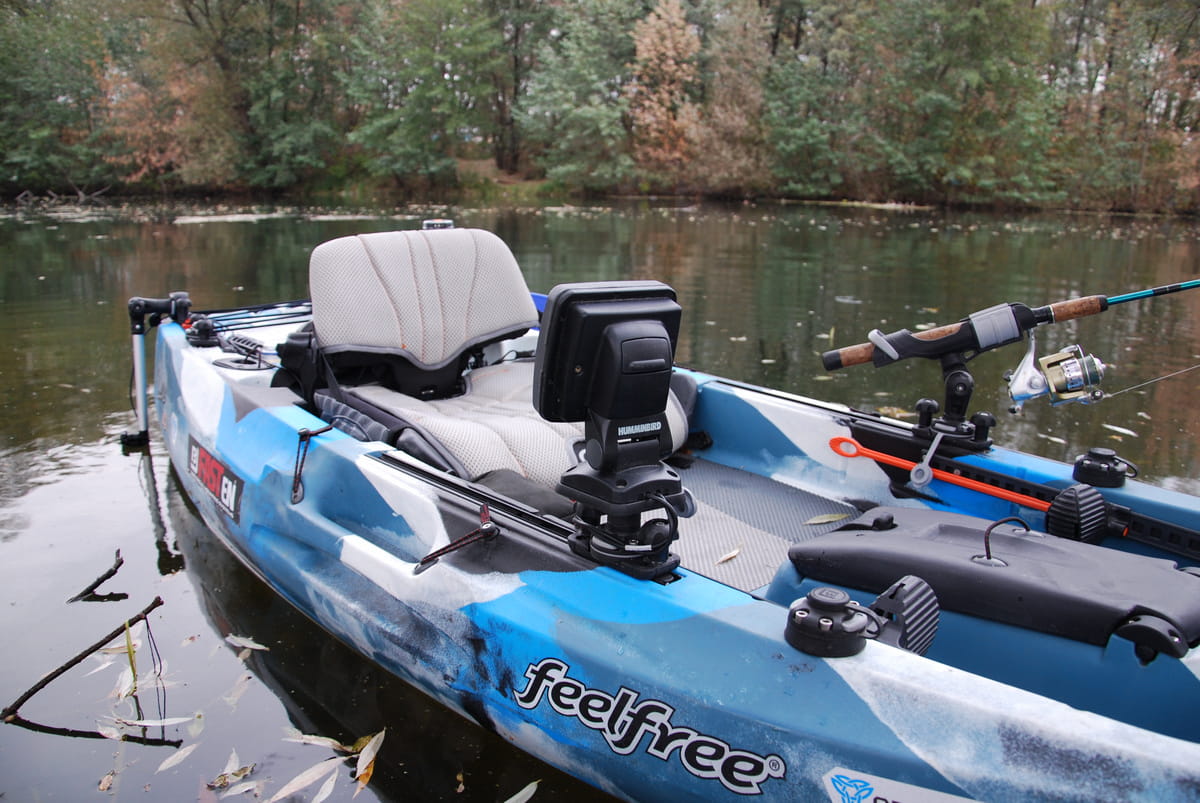

IDEALNY DO KAJAKÓW I PONTONÓW

Ft400 szczególnie dobrze sprawdzi się w przypadku jednostek, na których przetwornik musi zostać zamontowany z boku burty.

Przykładowe zastosowanie:

KAJAK → PROFIL / PODSTAWA FASTen → ZAMEK → Ft400 → PRZETWORNIK

Dzięki bocznemu ustawieniu przetwornik znajduje się w wodzie w pozycji odpowiedniej do pracy echosondy, a jednocześnie może zostać szybko podniesiony.

SOLIDNE MATERIAŁY

Główne elementy konstrukcji wykonano z poliamidu wzmacnianego włóknem szklanym.

Ramię wykonano z aluminium pokrytego warstwą anodowaną, natomiast elementy mocujące wykonano ze stali nierdzewnej A2. Zastosowano również mosiężną nakrętkę M6.

Takie połączenie zapewnia dobrą odporność na warunki panujące podczas użytkowania na wodzie.

ŁATWE PODNOSZENIE PRZETWORNIKA

Gdy przetwornik nie jest potrzebny, można zmienić jego położenie i unieść go ponad powierzchnię wody.

Jest to szczególnie przydatne podczas:

• dopływania do brzegu,
• wodowania,
• wyciągania jednostki z wody,
• pływania po bardzo płytkiej wodzie,
• transportu,
• omijania przeszkód.

MONTAŻ – KROK PO KROKU

KROK 1 – WYBIERZ MIEJSCE

Wybierz odpowiednie miejsce na burcie lub pokładzie jednostki.

KROK 2 – ZAMONTUJ PODSTAWĘ

Zamontuj odpowiednią podstawę oraz zamek systemu BORIKA FASTen.

KROK 3 – PRZYMOCUJ PRZETWORNIK

Przykręć przetwornik do końcówki Ft400.

KROK 4 – ZAMONTUJ UCHWYT

Wsuń adapter Ft400 do zamka FASTen i zabezpiecz go.

KROK 5 – USTAW KĄT

Dopasuj kąt przetwornika za pomocą regulowanego przegubu.

KROK 6 – USTAW SZTYWNOŚĆ

Dopasuj opór przegubu do warunków, w których będzie używany uchwyt.

KROK 7 – SPRAWDŹ MOCOWANIE

Przed rozpoczęciem pływania upewnij się, że wszystkie elementy są prawidłowo zablokowane.

KONSERWACJA

Po użytkowaniu w wodzie słonej zaleca się dokładne przepłukanie uchwytu słodką wodą.

Pozwala to ograniczyć osadzanie się soli i przedłużyć żywotność elementów mechanicznych. Producent zaleca również odpowiednią konserwację ruchomych elementów.

NAJWAŻNIEJSZE ZALETY

• długość montażowa 400 mm,
• montaż przetwornika wzdłuż burty,
• idealny do kajaków, pontonów i belly boat,
• kompatybilność z systemem BORIKA FASTen,
• możliwość montażu po lewej lub prawej stronie,
• obrót uchwytu o 360°,
• regulacja kąta przetwornika,
• regulacja sztywności przegubu,
• mechanizm pomagający chronić przetwornik przed uderzeniem w przeszkodę,
• możliwość podniesienia przetwornika,
• aluminiowe ramię Ø22 mm,
• poliamid wzmacniany włóknem szklanym,
• elementy ze stali nierdzewnej A2,
• szybki montaż i demontaż.

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: Ft400
Typ: uchwyt przetwornika echosondy
Długość montażowa: 400 mm
Długość rury: 350 mm
Średnica rury: Ø22 mm
Śruba mocująca przetwornik: M5 × 50 mm
Śruba przegubu: M6 × 60 mm
Regulacja kąta: tak
Regulacja sztywności: tak
Obrót: 360°
Połączenie zębate: 27,7°
Podkładki regulacyjne: 7,5°
Materiały: poliamid wzmacniany włóknem szklanym, anodowane aluminium, stal nierdzewna A2, mosiądz.

ZAWARTOŚĆ ZESTAWU

1 × BORIKA FASTen Ft400 – uchwyt przetwornika echosondy 400 mm

Uwaga: odpowiedni zamek oraz podstawa montażowa FASTen są dobierane osobno, zależnie od miejsca i sposobu montażu na konkretnej łodzi lub kajaku.

PODSUMOWANIE

BORIKA FASTen Ft400 to solidny, regulowany uchwyt do montażu przetwornika echosondy wzdłuż burty kajaka, pontonu lub belly boat. 400-milimetrowe ramię, obrót 360°, regulowany przegub oraz możliwość kontrolowanego odchylenia przy kontakcie z przeszkodą sprawiają, że jest to bardzo uniwersalne rozwiązanie dla wędkarzy korzystających z echosondy.

BORIKA FASTen Ft400 – długie, regulowane ramię do montażu przetwornika echosondy na burcie, stworzone z myślą o pontonach, kajakach i belly boat.
