BORIKA FASTen Ft450 – UCHWYT DO ECHOSONDY Z TELESKOPOWYM RAMIENIEM

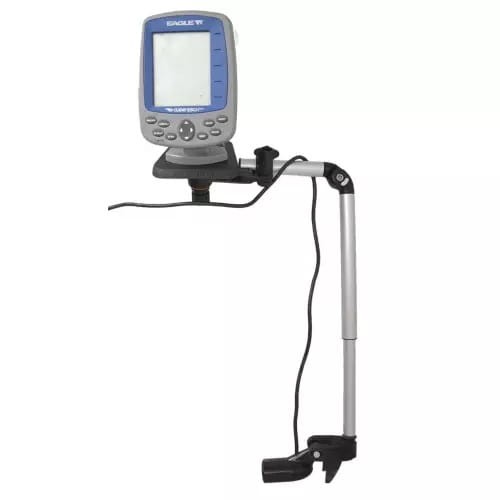

BORIKA FASTen Ft450 to kompletne rozwiązanie do jednoczesnego montażu ekranu echosondy oraz jej przetwornika na pontonie, kajaku, belly boacie lub małej łodzi. Zestaw łączy platformę pod echosondę z teleskopowym uchwytem przetwornika, dzięki czemu oba elementy można zamontować w jednym punkcie.

Ft450 został zaprojektowany przede wszystkim do niewielkich echosond z ekranem do 7" oraz większości popularnych przetworników firm Lowrance, Garmin, Humminbird i Raymarine.

KOMPLETNE MOCOWANIE ECHOSONDY

Ft450 pozwala zamontować w jednym miejscu:

• ekran echosondy,
• przetwornik,
• przewody urządzenia,
• całe stanowisko echosondy.

Platforma pod ekran ma wymiary około 106 × 98 mm, natomiast teleskopowe ramię pozwala regulować położenie przetwornika względem burty.

Dzięki temu nie trzeba stosować osobnego uchwytu na ekran i drugiego mocowania dla przetwornika.

TELESKOPOWE RAMIĘ PRZETWORNIKA

Najważniejszym elementem Ft450 jest teleskopowy uchwyt przetwornika.

Zakres regulacji pozwala ustawić przetwornik na głębokości około 295–490 mm od punktu montażowego. Dzięki temu można dopasować jego położenie do konkretnej jednostki oraz aktualnych warunków pływania.

Ramię składa się z kilku współpracujących ze sobą aluminiowych rur teleskopowych, dzięki czemu jego długość można płynnie dopasować.

SZYBKIE SKŁADANIE RAMIENIA

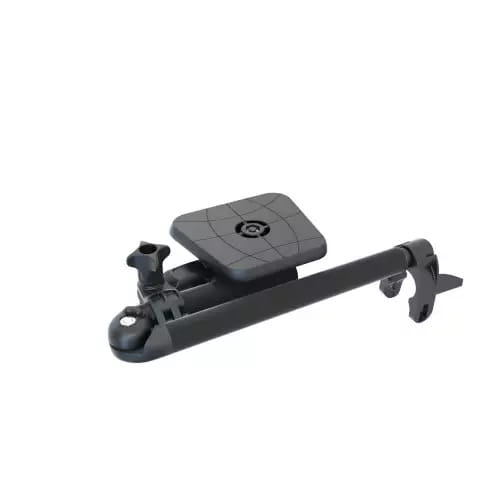

Ft450 wyposażono w mechanizm umożliwiający szybkie składanie i rozkładanie ramienia przetwornika.

Po rozłożeniu konstrukcja zostaje automatycznie zablokowana, natomiast jej złożenie odbywa się poprzez naciśnięcie przycisku znajdującego się przy połączeniu rur.

Jest to szczególnie przydatne podczas:

• wodowania pontonu,
• dopływania do brzegu,
• pływania po płytkiej wodzie,
• transportu,
• wyjmowania łodzi z wody.

REGULOWANE MOCOWANIE PRZETWORNIKA

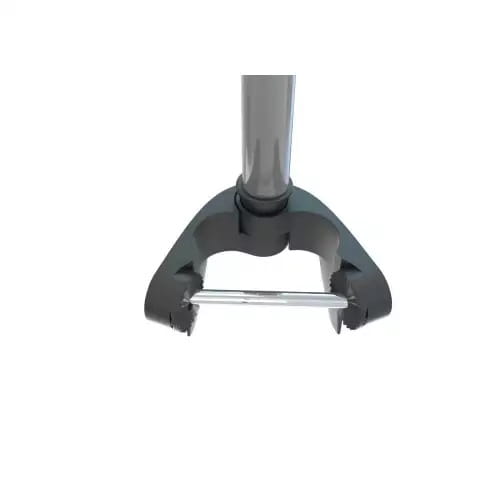

Uchwyt posiada regulowane mocowanie przetwornika wykorzystujące dwa ruchome ramiona oraz podkładki o odpowiednim promieniu.

Pozwala to dopasować uchwyt do różnych kształtów i rozmiarów przetworników. Dodatkowe wystające elementy konstrukcji pełnią funkcję ochronną, ograniczając ryzyko mechanicznego uszkodzenia przetwornika podczas kontaktu z przeszkodą.

DLA POPULARNYCH ECHOSOND

Ft450 jest przeznaczony do współpracy z wieloma popularnymi przetwornikami.

Może być stosowany m.in. z urządzeniami:

• Garmin,
• Lowrance,
• Humminbird,
• Raymarine,

oraz innymi przetwornikami o kompatybilnej konstrukcji mocowania.

PLATFORMА POD ECHOSONDĘ DO 7"

Na górze konstrukcji znajduje się platforma Sl223 przeznaczona do montażu niewielkiego ekranu echosondy.

Maksymalny zalecany rozmiar urządzenia to 7". Platforma umożliwia również obrót zamontowanego ekranu o 360°, co pozwala wygodnie dopasować jego położenie do pozycji użytkownika.

Obrót może być również przydatny podczas zmiany kierunku padania światła słonecznego na ekran.

REGULACJA POŁOŻENIA PRZETWORNIKA

Teleskopowa konstrukcja umożliwia ustawienie przetwornika na odpowiedniej głębokości.

Możesz więc dopasować jego położenie do:

PONTONU PVC

KAJAKA

BELLY BOATA

MAŁEJ ŁODZI

Dzięki temu przetwornik może znajdować się odpowiednio głęboko w wodzie, jednocześnie pozostając w bezpiecznej odległości od dna jednostki.

SYSTEM BORIKA FASTen

Ft450 jest elementem modułowego systemu BORIKA FASTen.

Platforma posiada adapter kompatybilny z zamkami systemu FASTen, dzięki czemu cały zestaw można szybko zamontować lub zdemontować z jednostki.

Przykładowa konfiguracja:

PONTON → PLATFORMA MONTAŻOWA → ZAMEK FASTen → Ft450 → ECHOSONDA + PRZETWORNIK

Pozwala to pozostawić niewielką bazę montażową na pontonie, a cały zestaw Ft450 zdjąć po zakończeniu wędkowania.

MOŻLIWOŚĆ MONTAŻU NA RÓŻNYCH POWIERZCHNIACH

Ft450 może być stosowany na różnych typach jednostek, jednak odpowiednią platformę bazową oraz zamek należy dobrać do konkretnego miejsca montażu.

W przypadku pontonów z tubami pneumatycznymi można zastosować odpowiednie bazy systemu FASTen, natomiast przy montażu na twardych powierzchniach stosuje się odpowiednie platformy przykręcane.

Dostępne są również konfiguracje Ft450 z zamkiem Fs218 przeznaczone do montażu na profilach T-track w kajakach.

OBRÓT PLATFORMY O 360°

Platforma echosondy może obracać się o 360° wokół osi adaptera.

Pozwala to szybko skierować ekran:

• w stronę wędkarza,
• w kierunku dziobu,
• w kierunku rufy,
• pod odpowiednim kątem do słońca.

Jest to szczególnie wygodne podczas korzystania z echosondy z różnych pozycji na łodzi lub kajaku.

KOMPAKTOWA KONSTRUKCJA

Pomimo możliwości jednoczesnego montażu ekranu i przetwornika Ft450 zachowuje stosunkowo niewielkie rozmiary.

Konstrukcja wykorzystuje:

• anodowane aluminium,
• poliamid wzmacniany włóknem szklanym,
• stal nierdzewną A2,
• elementy mosiężne,
• elementy z tworzywa i poliuretanu.

Takie materiały zapewniają odpowiednią trwałość podczas regularnego użytkowania na wodzie.

IDEALNY DO PONTONU WĘDKARSKIEGO

Ft450 szczególnie dobrze sprawdzi się podczas wyposażania pontonu w kompletny zestaw echosondy.

Zamiast instalować osobno:

UCHWYT ECHOSONDY

oraz

UCHWYT PRZETWORNIKA

możesz wykorzystać jeden zintegrowany system.

Daje to uporządkowane i wygodne stanowisko wędkarskie.

MONTAŻ – KROK PO KROKU

KROK 1 – ZAMONTUJ BAZĘ

Zainstaluj odpowiednią platformę lub zamek FASTen na jednostce.

KROK 2 – ZAMONTUJ Ft450

Wprowadź adapter Ft450 do zamka i zablokuj go.

KROK 3 – ZAMONTUJ ECHOSONDĘ

Przykręć ekran echosondy do platformy Sl223.

KROK 4 – ZAMONTUJ PRZETWORNIK

Przymocuj przetwornik do teleskopowego uchwytu.

KROK 5 – USTAW GŁĘBOKOŚĆ

Dopasuj długość teleskopowego ramienia do konkretnej jednostki.

KROK 6 – USTAW KĄT

Wyreguluj położenie przetwornika tak, aby znajdował się prawidłowo w wodzie.

KROK 7 – USTAW EKRAN

Obróć platformę echosondy do wygodnej pozycji.

KROK 8 – SPRAWDŹ MOCOWANIE

Przed rozpoczęciem pływania sprawdź wszystkie punkty mocowania oraz blokadę ramienia.

KONSERWACJA

Po zakończeniu użytkowania, szczególnie w wodzie morskiej, należy dokładnie przepłukać Ft450 dużą ilością słodkiej wody.

Pozwoli to ograniczyć wpływ soli na elementy konstrukcji i mechanizmy ruchome.

NAJWAŻNIEJSZE ZALETY

• kompletne mocowanie ekranu i przetwornika,
• platforma pod echosondę do 7",
• teleskopowe ramię przetwornika,
• regulacja głębokości 295–490 mm,
• możliwość obrotu platformy o 360°,
• szybkie składanie ramienia,
• automatyczna blokada po rozłożeniu,
• możliwość stosowania różnych przetworników,
• zabezpieczenie przetwornika przed uszkodzeniem,
• kompatybilność z systemem BORIKA FASTen,
• konstrukcja z anodowanego aluminium,
• poliamid wzmacniany włóknem szklanym,
• elementy ze stali nierdzewnej A2,
• idealny do pontonów, kajaków i belly boatów.

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: Ft450
Typ: zestaw montażowy echosondy i przetwornika
Przeznaczenie: pontony PVC, kajaki, belly boaty, małe łodzie
Maksymalny rozmiar ekranu: do 7"
Platforma: około 106 × 98 mm
Zakres regulacji przetwornika: około 295–490 mm
Obrót platformy: 360°
Rury teleskopowe: Ø20,4 mm / Ø16,2 mm
Materiał rur: anodowane aluminium
Elementy tworzywowe: poliamid wzmacniany włóknem szklanym
Elementy metalowe: stal nierdzewna A2 + mosiądz
System: BORIKA FASTen.

ZAWARTOŚĆ ZESTAWU

1 × Ft450 – teleskopowy uchwyt przetwornika z platformą pod echosondę

W zależności od wersji zestawu element bazowy FASTen może być sprzedawany oddzielnie. Wersje Ft450 z dodatkowymi systemami montażowymi występują m.in. jako zestawy z Fs218 lub platformami FMp224.

PODSUMOWANIE

BORIKA FASTen Ft450 to bardzo praktyczne rozwiązanie dla wędkarzy, którzy chcą zamontować ekran echosondy oraz przetwornik w jednym, kompaktowym systemie.

Teleskopowe ramię, regulacja głębokości, obrót platformy o 360° oraz szybki mechanizm składania sprawiają, że zestaw można łatwo dopasować do pontonu, kajaka lub belly boata.

BORIKA FASTen Ft450 – kompletne, teleskopowe mocowanie echosondy i przetwornika, stworzone z myślą o mobilnym stanowisku wędkarskim.

Waga 300g
