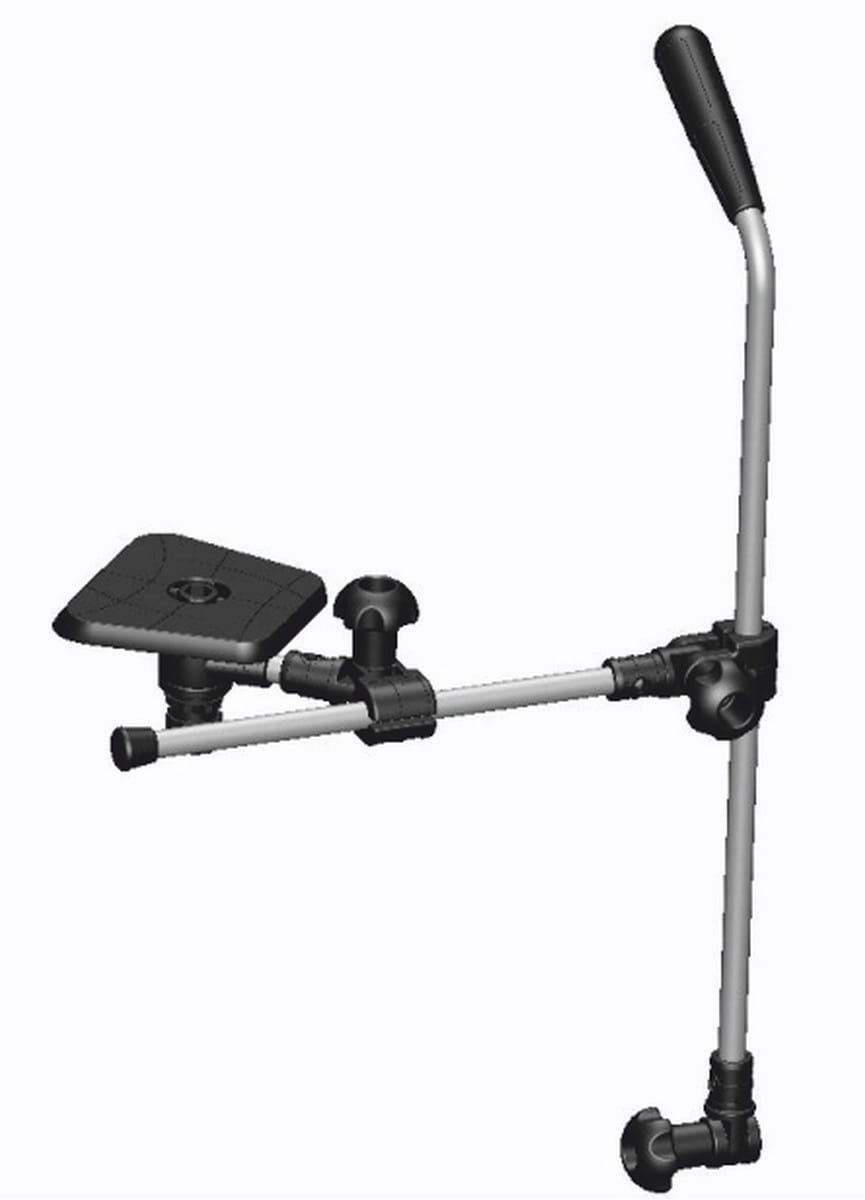

BORIKA FASTen Ft601 – PODSTAWKA ECHOSONDY 100 × 100 mm Z UCHWYTEM PRZETWORNIKA

BORIKA FASTen Ft601 to uniwersalny, regulowany system umożliwiający jednoczesny montaż ekranu echosondy oraz jej przetwornika na jednej konstrukcji. Zestaw został zaprojektowany przede wszystkim do montażu wzdłuż burty pontonów, kajaków, łodzi PVC, RIB-ów oraz małych łodzi wędkarskich.

Dzięki regulowanej konstrukcji użytkownik może z poziomu pokładu ustawić głębokość zanurzenia przetwornika, jego odległość od burty oraz kąt pracy, a platformę z ekranem można obracać o 360°.

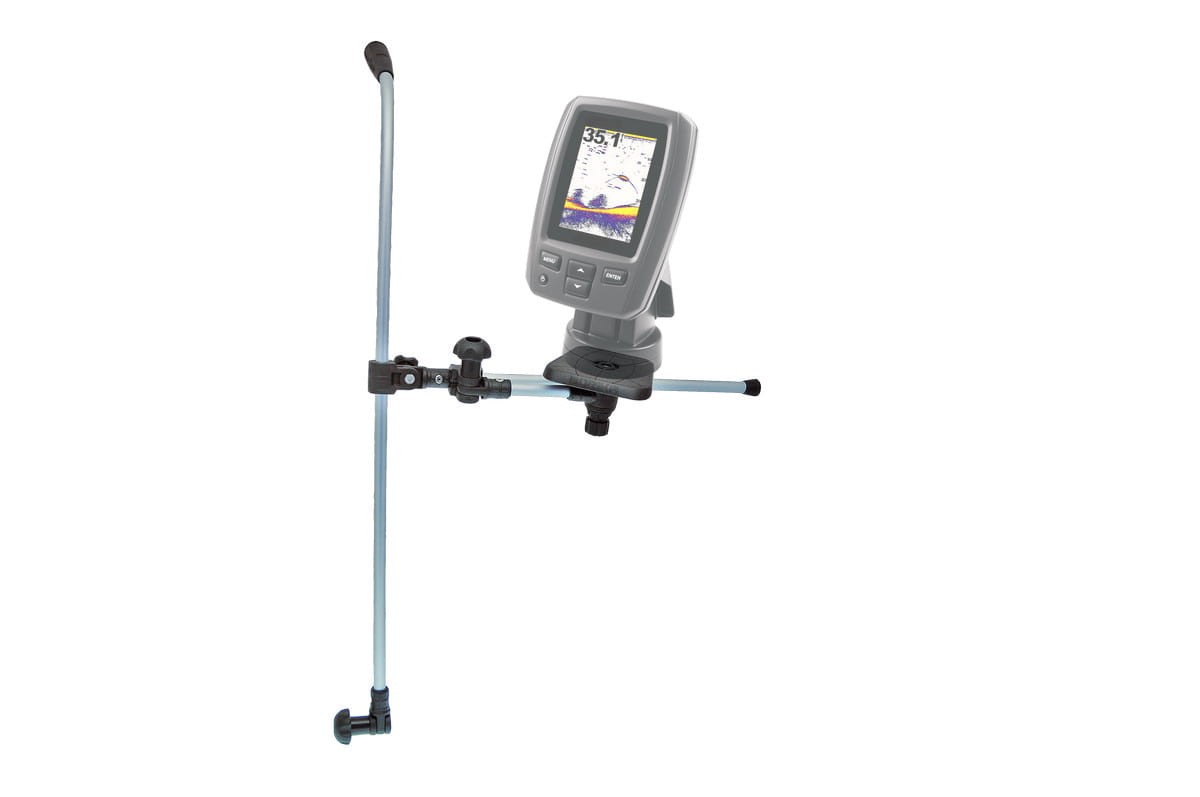

ECHOSONDA I PRZETWORNIK W JEDNYM UCHWYCIE

Ft601 pozwala stworzyć kompletne stanowisko echosondy bez konieczności stosowania osobnego uchwytu dla ekranu i drugiego dla przetwornika.

Na jednej konstrukcji można zamontować:

• ekran echosondy,
• przetwornik echosondy,
• przewody urządzenia,
• dodatkowe akcesoria zależne od konfiguracji.

Takie rozwiązanie pozwala zaoszczędzić miejsce na pokładzie i zachować uporządkowane stanowisko wędkarskie.

PLATFORMА 100 × 100 mm

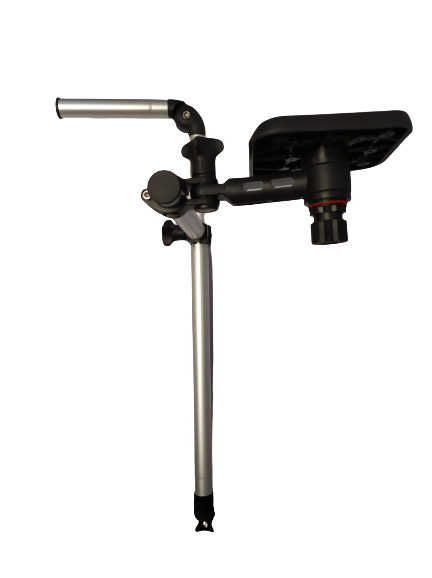

Górna część Ft601 wyposażona jest w platformę przeznaczoną do montażu niewielkich echosond.

Platforma ma wymiary około 106 × 98 mm i grubość ścianki 3 mm. Jest przeznaczona do urządzeń z ekranem o przekątnej do około 7", a jej konstrukcja uwzględnia otwory montażowe spotykane w wielu popularnych echosondach.

OBRÓT EKRANU O 360°

Platforma posiada 12-kątny adapter umożliwiający obrót wokół własnej osi o 360°.

Dzięki temu ekran można szybko skierować:

• w stronę wędkarza,
• w kierunku dziobu,
• w kierunku rufy,
• pod kątem ograniczającym odbicia światła słonecznego.

Po ustawieniu odpowiedniej pozycji platformę można zablokować.

REGULOWANE RAMIĘ PRZETWORNIKA

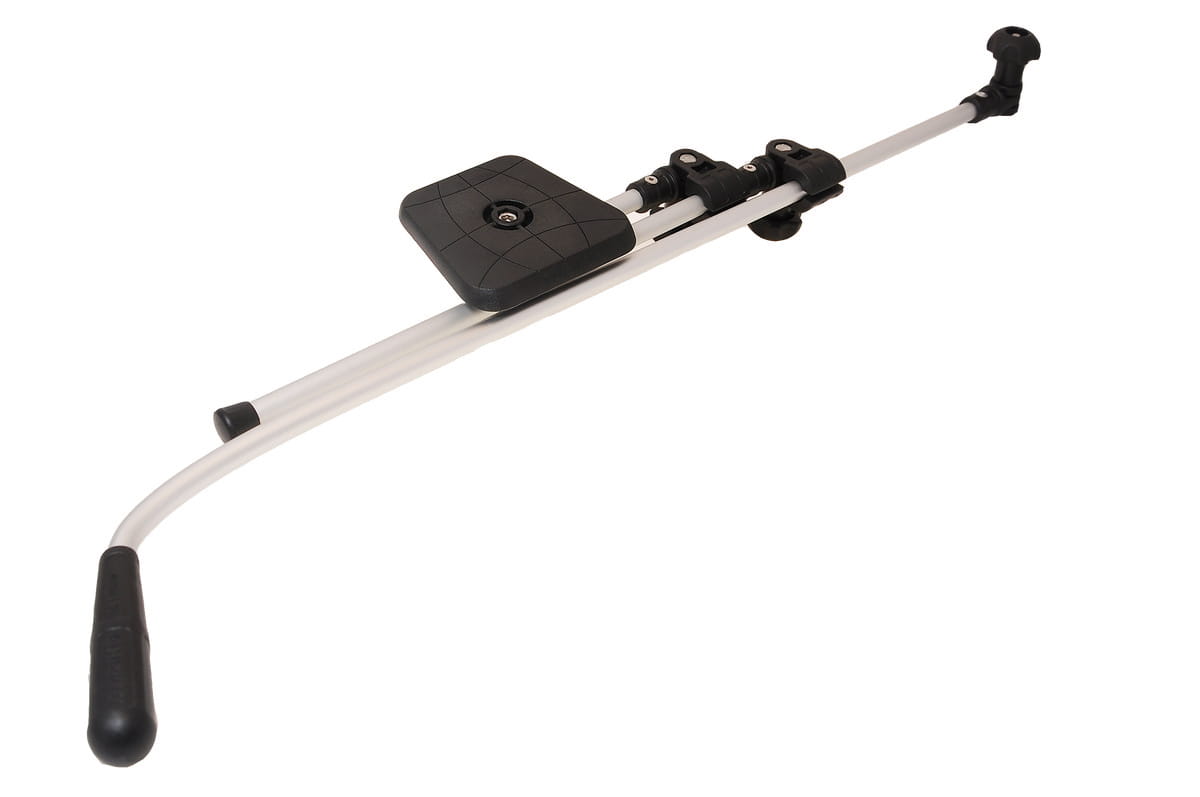

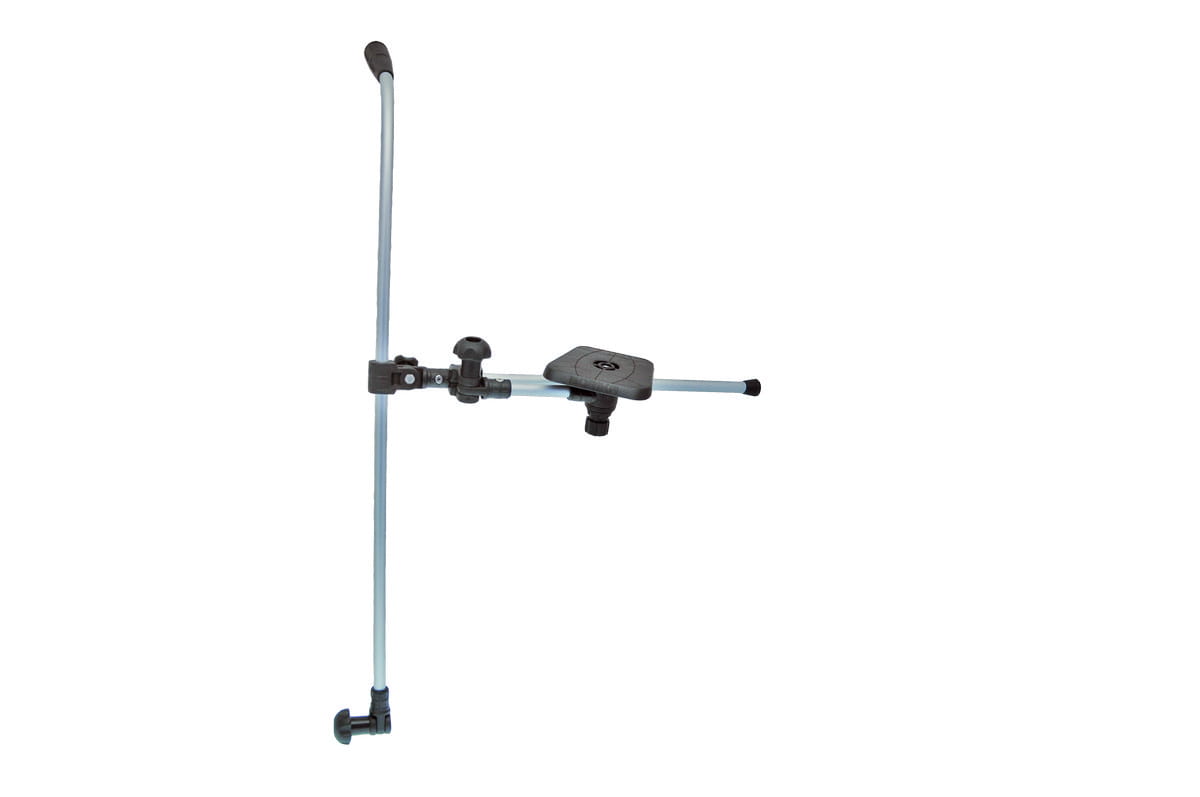

Ft601 posiada konstrukcję złożoną z kilku aluminiowych elementów połączonych za pomocą regulowanych obejm.

Zastosowano:

• rurę Ø20,4 mm o długości 170 mm,
• rurę Ø20,4 mm o długości 400 mm,
• rurę Ø20,4 mm o długości 120 mm.

Położenie elementów można zmieniać i blokować za pomocą wygodnych uchwytów z nakrętkami.

Dzięki takiej konstrukcji można dopasować Ft601 do różnych szerokości i wysokości burty.

REGULACJA GŁĘBOKOŚCI PRZETWORNIKA

Jedną z najważniejszych zalet Ft601 jest możliwość regulowania głębokości zanurzenia przetwornika bez konieczności demontażu całego uchwytu.

Maksymalna głębokość pracy wynosi około 400 mm, zależnie od konfiguracji i wysokości burty.

Pozwala to dopasować położenie przetwornika do:

• pontonu PVC,
• kajaka,
• belly boata,
• łodzi aluminiowej,
• RIB-a,
• małej łodzi wędkarskiej.

REGULACJA ODLEGŁOŚCI OD BURTY

Ft601 umożliwia również regulację położenia przetwornika względem burty.

Konstrukcja została przystosowana do burt o średnicy do około 300 mm, dzięki czemu może być stosowana również na większych tubach pontonów.

To szczególnie ważne w przypadku pontonów PVC, gdzie przetwornik powinien znajdować się odpowiednio daleko od burty i jednocześnie być całkowicie zanurzony.

REGULACJA KĄTA PRACY

Ft601 umożliwia również zmianę kąta ustawienia przetwornika.

Pozwala to prawidłowo ustawić przetwornik względem kierunku poruszania się jednostki i powierzchni wody. Regulacja jest wykonywana za pomocą elementów zaciskowych znajdujących się w konstrukcji uchwytu.

OCHRONA PRZETWORNIKA

Konstrukcja Ft601 pozwala na kontrolowane obracanie ramienia w przypadku kontaktu z przeszkodą.

Jeżeli podczas pływania przetwornik lub ramię napotka przeszkodę, mechanizm może pochłonąć część energii uderzenia poprzez obrót konstrukcji, ograniczając ryzyko uszkodzenia przetwornika.

Jest to szczególnie przydatne podczas pływania:

• po płytkiej wodzie,
• w pobliżu trzcin,
• w miejscach z zatopionymi konarami,
• na nieznanych akwenach.

DO POPULARNYCH PRZETWORNIKÓW

Uchwyt przetwornika został zaprojektowany z myślą o szerokiej gamie urządzeń.

Ft601 może współpracować z wieloma popularnymi przetwornikami firm:

• Lowrance,
• Garmin,
• Humminbird,
• Raymarine,

pod warunkiem zastosowania odpowiedniego sposobu mocowania przetwornika.

UNIWERSALNY SYSTEM FASTen

Ft601 jest wyposażony w adapter współpracujący z systemem BORIKA FASTen.

Do zamontowania zestawu na łodzi potrzebny jest odpowiedni zamek lub system montażowy FASTen, dobrany do rodzaju powierzchni.

Może to być między innymi:

PONTON PVC → FMp224 → Ft601

lub

PROFIL / SZYNA → ODPOWIEDNI ZAMEK FASTen → Ft601

Dostępne są również gotowe konfiguracje Ft601 z systemami przeznaczonymi do montażu na burtach pneumatycznych.

SZYBKI DEMONTAŻ

Jedną z dużych zalet systemu FASTen jest możliwość szybkiego odłączenia akcesorium od zamka.

Po zakończeniu pływania można odblokować uchwyt i wyjąć Ft601 z podstawy, pozostawiając na jednostce jedynie niewielki element bazowy.

Jest to bardzo wygodne podczas:

• transportu pontonu,
• przechowywania wyposażenia,
• wodowania,
• składania stanowiska wędkarskiego.

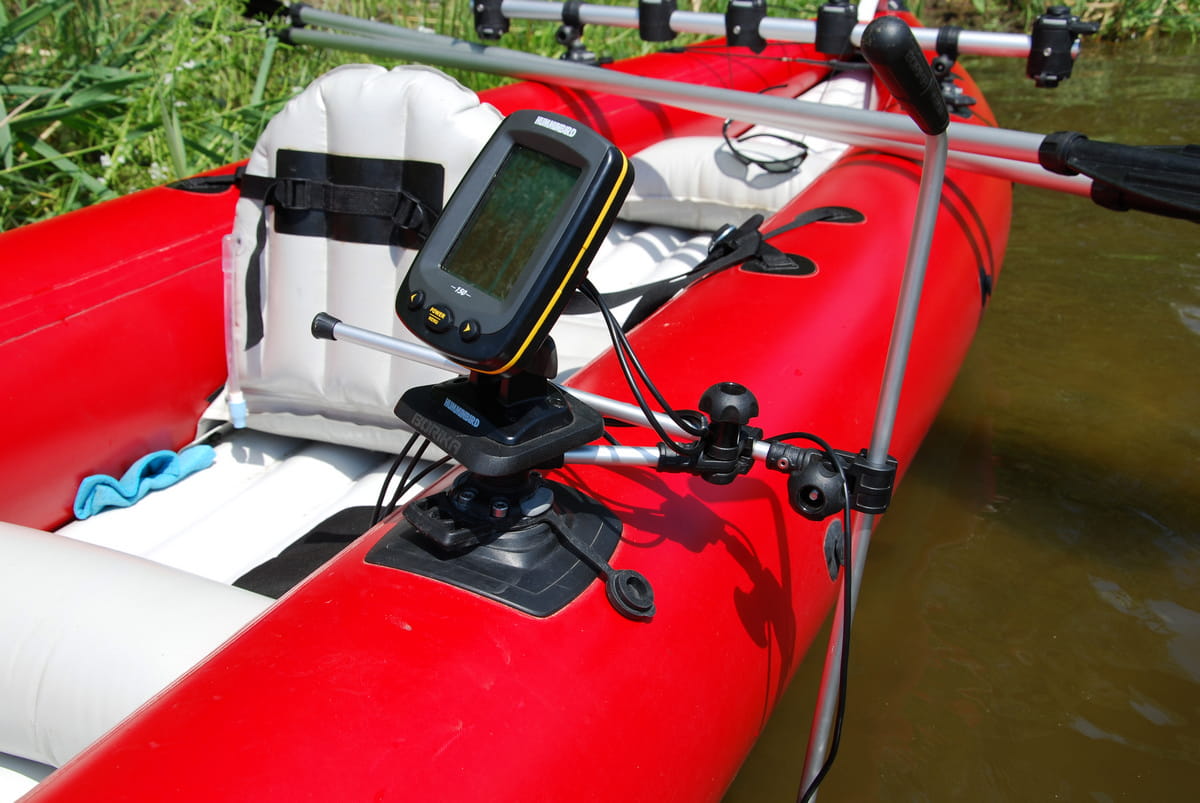

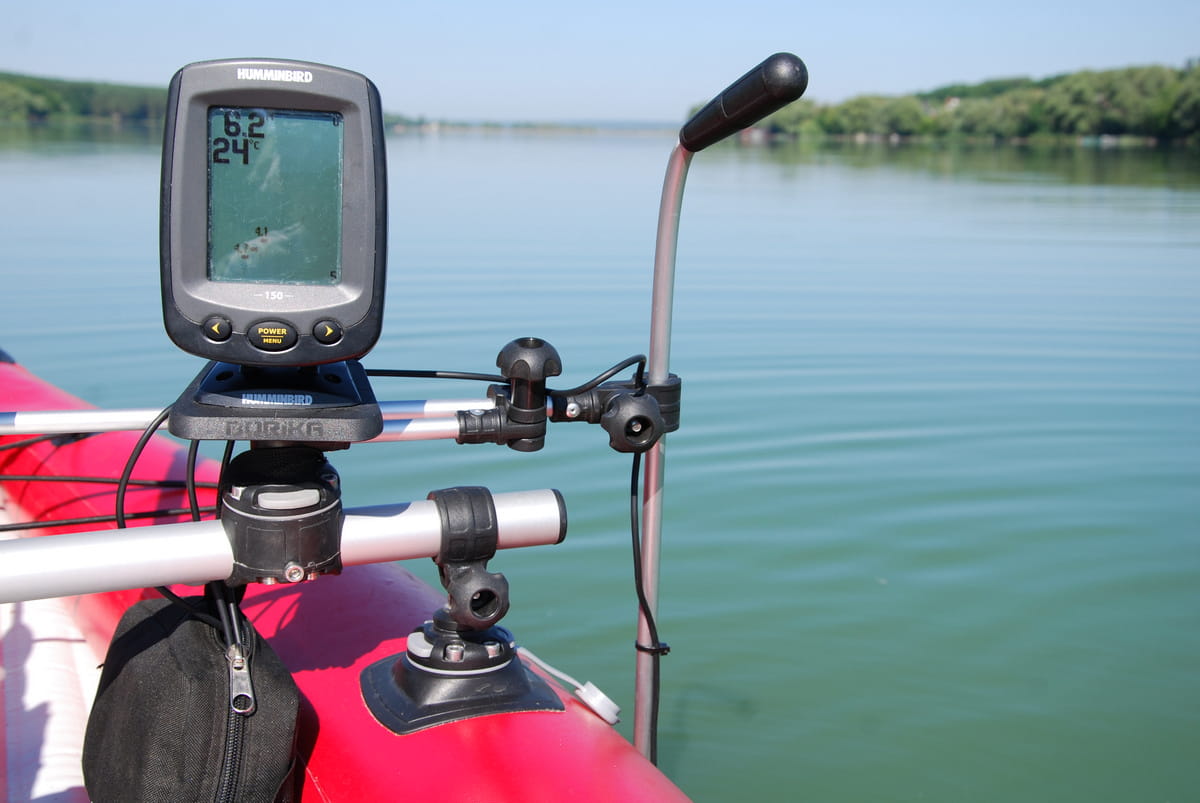

MONTAŻ NA PONTONIE PVC

Ft601 bardzo dobrze sprawdza się w połączeniu z odpowiednią platformą przeznaczoną do montażu na nadmuchiwanej burcie.

Przykładowa konfiguracja:

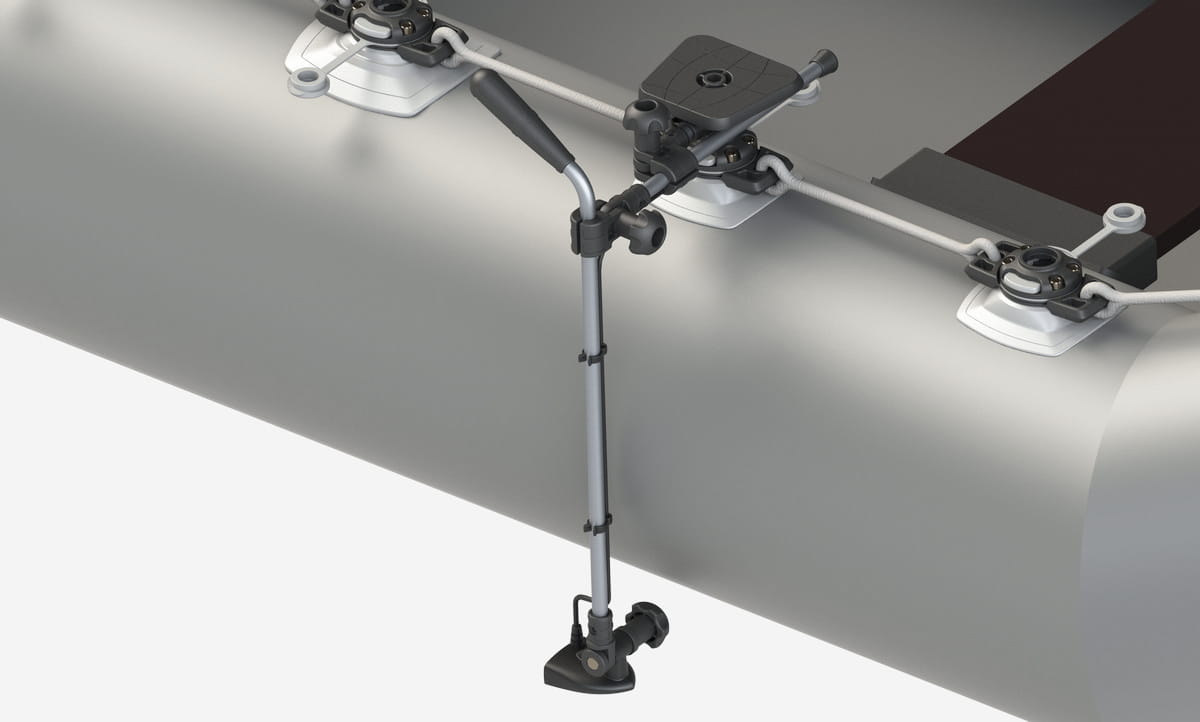

TUBA PONTONU → FMp224 → FT601 → ECHOSONDA + PRZETWORNIK

Dzięki regulowanym obejmom można ustawić przetwornik odpowiednio względem burty i dna pontonu. Gotowy zestaw FTp601 z FMp224 jest przeznaczony właśnie do montażu na burtach jednostek PVC.

MONTAŻ NA KAJAKU

Ft601 może być również wykorzystany na kajakach wędkarskich.

W zależności od konstrukcji kajaka można zastosować odpowiedni profil lub bazę FASTen, a następnie zamontować na niej cały zestaw.

Dzięki regulacji można dopasować:

POŁOŻENIE EKRANU → ODLEGŁOŚĆ OD BURTY → GŁĘBOKOŚĆ PRZETWORNIKA → KĄT PRACY

SOLIDNA KONSTRUKCJA

Ft601 wykorzystuje połączenie poliamidu wzmacnianego włóknem szklanym, anodowanego aluminium oraz elementów ze stali nierdzewnej.

Zastosowane materiały pozwalają zachować niewielką masę przy jednoczesnym zapewnieniu odpowiedniej sztywności konstrukcji.

ŁATWA REGULACJA

Wszystkie najważniejsze ustawienia można wykonać bez skomplikowanego demontażu.

Regulacja odbywa się za pomocą wygodnych uchwytów i nakrętek.

POLUZUJ → USTAW → DOKRĘĆ

Pozwala to szybko zmienić konfigurację w zależności od warunków pływania.

MONTAŻ – KROK PO KROKU

KROK 1 – ZAMONTUJ PODSTAWĘ

Zamontuj odpowiednią bazę lub zamek FASTen na jednostce.

KROK 2 – ZAMONTUJ Ft601

Wsuń adapter Ft601 do zamka i zablokuj konstrukcję.

KROK 3 – ZAMONTUJ ECHOSONDĘ

Przykręć ekran echosondy do platformy.

KROK 4 – ZAMONTUJ PRZETWORNIK

Przykręć przetwornik do dolnego uchwytu za pomocą dołączonych elementów mocujących.

KROK 5 – USTAW ODLEGŁOŚĆ OD BURTY

Dopasuj położenie ramienia do szerokości jednostki.

KROK 6 – USTAW GŁĘBOKOŚĆ

Ustaw przetwornik na odpowiedniej głębokości.

KROK 7 – USTAW KĄT

Dopasuj kąt pracy przetwornika do kierunku pływania.

KROK 8 – USTAW EKRAN

Obróć platformę w stronę użytkownika.

KROK 9 – SPRAWDŹ MOCOWANIE

Przed rozpoczęciem pływania sprawdź wszystkie punkty mocowania i blokady.

KONSERWACJA

Po użytkowaniu w wodzie słonej należy dokładnie przepłukać Ft601 słodką wodą.

Szczególną uwagę warto zwrócić na połączenia ruchome, obejmy i elementy mocujące.

Regularne płukanie ogranicza osadzanie się soli i pomaga zachować prawidłowe działanie mechanizmu.

NAJWAŻNIEJSZE ZALETY

• system 2 w 1 – ekran + przetwornik,
• platforma około 106 × 98 mm,
• przeznaczony do echosond do około 7",
• obrót platformy o 360°,
• regulowana głębokość zanurzenia przetwornika,
• maksymalna głębokość około 400 mm,
• regulacja odległości przetwornika od burty,
• możliwość zastosowania na burtach do około 300 mm średnicy,
• regulacja kąta przetwornika,
• konstrukcja pomagająca chronić przetwornik przed przeszkodami,
• szybki montaż i demontaż,
• kompatybilność z systemem BORIKA FASTen,
• anodowane aluminium,
• poliamid wzmacniany włóknem szklanym,
• elementy ze stali nierdzewnej,
• idealny do pontonów, kajaków, RIB-ów i małych łodzi.

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: Ft601
Typ: podstawka echosondy z uchwytem przetwornika
Platforma: około 106 × 98 mm
Zalecany ekran: do 7"
Maksymalna głębokość zanurzenia: około 400 mm
Maksymalna średnica burty: około 300 mm
Obrót platformy: 360°
Rury: Ø20,4 mm
Długości elementów: 170 / 400 / 120 mm
Mocowanie przetwornika: śruba M6 × 50 mm
Materiały: poliamid wzmacniany włóknem szklanym, anodowane aluminium, stal nierdzewna, poliuretan.

ZAWARTOŚĆ ZESTAWU

1 × BORIKA FASTen Ft601 – platforma echosondy z regulowanym uchwytem przetwornika.

Uwaga: odpowiednią bazę/zamek FASTen do montażu na konkretnej jednostce należy dobrać osobno, chyba że wybierana jest kompletna wersja zestawu z dedykowanym systemem montażowym.

PODSUMOWANIE

BORIKA FASTen Ft601 to rozbudowany, ale jednocześnie bardzo praktyczny system do montażu echosondy i przetwornika na jednej konstrukcji. Regulacja głębokości, odległości od burty i kąta przetwornika, a także możliwość obrotu ekranu o 360°, pozwalają dopasować zestaw do konkretnej jednostki i pozycji wędkarza.

To szczególnie dobre rozwiązanie dla osób korzystających z pontonu PVC, kajaka wędkarskiego, belly boata, RIB-a lub małej łodzi, które chcą mieć echosondę i przetwornik zamontowane w jednym, łatwo demontowanym systemie.

BORIKA FASTen Ft601 – kompletne, regulowane mocowanie echosondy i przetwornika, zapewniające wygodę, oszczędność miejsca i szybkie dopasowanie do jednostki.
