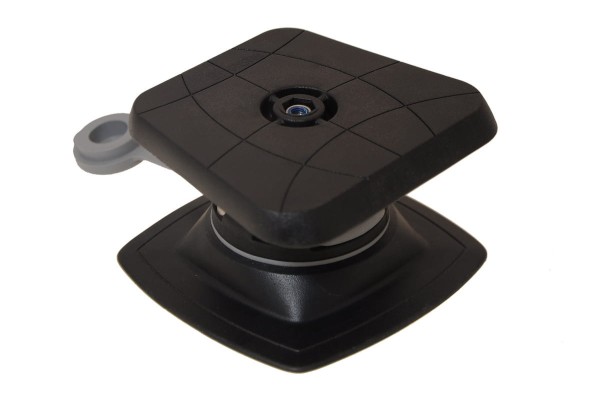

BORIKA FASTen SLp223 – PODSTAWKA 100 × 100 MM DO ECHOSONDY I INNEGO WYPOSAŻENIA NA NADMUCHIWANE BURTY

BORIKA FASTen SLp223 to kompletne rozwiązanie do montażu echosondy, monitora lub innego lekkiego wyposażenia na nadmuchiwanej burcie wykonanej z PVC. Zestaw składa się z platformy Sl223 oraz systemu montażowego FMp224, który jest przyklejany bezpośrednio do powierzchni pontonu.

To bardzo praktyczne rozwiązanie dla użytkowników pontonów PVC, kajaków dmuchanych, belly boatów i innych nadmuchiwanych jednostek, którzy chcą korzystać z echosondy bez wiercenia otworów w konstrukcji łodzi.

GOTOWY ZESTAW DO MONTAŻU NA PONTONIE

SLp223 łączy dwa elementy:

Sl223
→ platforma montażowa 100 × 100 mm do urządzenia

FMp224
→ przyklejana do burty platforma z zamkiem FASTen

Połączenie tych elementów tworzy kompletny system umożliwiający szybkie mocowanie echosondy na pontonie.

PONTON PVC
↓
FMp224 – przyklejany uchwyt
↓
ZAMEK FASTen
↓
Sl223 – platforma
↓
ECHOSONDA / MONITOR

DO ECHOSOND I INNEGO WYPOSAŻENIA

Platforma Sl223 została zaprojektowana przede wszystkim do montażu monitorów echosond, ale może być wykorzystana również do innych urządzeń o odpowiednim rozstawie otworów montażowych.

Można na niej zamontować między innymi:

• echosondy,
• monitory sonarów,
• niewielkie urządzenia elektroniczne,
• kamery,
• aparaty fotograficzne,
• dodatkowe wyposażenie wędkarskie,
• inne akcesoria z kompatybilnym rozstawem otworów.

Platforma jest przeznaczona m.in. do urządzeń Garmin, Lowrance, Humminbird i Raymarine. Maksymalny rozstaw fabrycznych otworów montażowych urządzenia nie powinien przekraczać 95 mm.

OBRÓT O 360°

Sl223 posiada obrotowe połączenie z adapterem, dzięki czemu zamontowaną platformę można obracać o 360°.

Pozwala to wygodnie skierować ekran w stronę użytkownika, a także szybko zmienić jego położenie podczas wędkowania.

Jest to szczególnie przydatne, gdy:

• zmieniasz pozycję na pontonie,
• chcesz skierować ekran dokładnie w swoją stronę,
• zmienia się pozycja słońca,
• na ekranie pojawiają się refleksy,
• z echosondy korzysta więcej niż jedna osoba.

MONTAŻ BEZ WIERCENIA W PONTONIE

Jedną z największych zalet SLp223 jest możliwość instalacji systemu bez wykonywania otworów w burcie.

Platforma FMp224 jest przeznaczona do przyklejenia do powierzchni PVC za pomocą dwuskładnikowego kleju poliuretanowego. Klej nie znajduje się w zestawie.

Dzięki temu nie ma potrzeby:

• wiercenia otworów w pontonie,
• stosowania śrub przechodzących przez burtę,
• wykonywania skomplikowanych modyfikacji konstrukcji.

Przed przyklejeniem należy odpowiednio przygotować powierzchnię PVC i postępować zgodnie z instrukcją producenta.

SZYBKI MONTAŻ I DEMONTAŻ ECHOSONDY

Po zamontowaniu FMp224 na pontonie platformę Sl223 można szybko połączyć z zamkiem FASTen.

Mechanizm działa w prosty sposób:

OTWÓRZ ZAMEK → WSUŃ ADAPTER → ZABLOKUJ

Aby zamocować platformę:

1. Otwórz osłonę zamka.
2. Przestaw mechanizm blokujący do pozycji UNLOCK.
3. Wsuń adapter platformy do oporu.
4. Przestaw blokadę do pozycji LOCK.
5. Sprawdź prawidłowe zablokowanie.

Po zakończeniu pływania platformę wraz z zamontowaną echosondą można łatwo wyjąć z zamka. Sam FMp224 pozostaje przyklejony do pontonu i może służyć do montażu innych akcesoriów BORIKA FASTen.

JEDEN PUNKT MONTAŻOWY – WIELE AKCESORIÓW

FMp224 nie musi być wykorzystywany wyłącznie z platformą do echosondy.

Po zdemontowaniu SLp223 ten sam punkt montażowy może zostać wykorzystany do innych akcesoriów wyposażonych w kompatybilny adapter FASTen.

Można w ten sposób stworzyć modułowy system wyposażenia pontonu obejmujący m.in.:

• uchwyty na wędki,
• uchwyty do kamer,
• światła nawigacyjne,
• uchwyty na akcesoria,
• elementy wyposażenia wędkarskiego,
• dodatkowe platformy,
• uchwyty i wsporniki.

FMp224 jest również kompatybilny z odpowiednimi adapterami umożliwiającymi wykorzystanie akcesoriów innych systemów, m.in. RAM, Scotty czy Railblaza.

DO PONTONÓW PVC, KAJAKÓW I BELLY BOATÓW

SLp223 jest przeznaczona do montażu na nadmuchiwanych jednostkach wykonanych z PVC.

Sprawdzi się między innymi na:

• pontonach wędkarskich,
• pontonach motorowych,
• pontonach rekreacyjnych,
• kajakach dmuchanych,
• belly boat,
• innych nadmuchiwanych jednostkach PVC.

Producent wskazuje również możliwość zastosowania zestawu na różnych nadmuchiwanych jednostkach, w tym łodziach wiosłowych i motorowych.

KOMPAKTOWA PLATFORMa 100 × 100 MM

Platforma Sl223 ma nominalny wymiar 100 × 100 mm, a jej rzeczywista powierzchnia wynosi około 106 × 98 mm.

Grubość ścianki platformy wynosi 3 mm. Maksymalny rozstaw otworów montażowych urządzenia to 95 mm.

Przed zakupem warto więc sprawdzić rozstaw otworów w konkretnej echosondzie.

STABILNE MOCOWANIE

FMp224 posiada platformę montażową o wymiarach 110 × 110 mm, która jest dodatkowo wzmocniona od wewnątrz elementem z poliamidu wzmacnianego włóknem szklanym.

Zamek jest przykręcony do platformy za pomocą czterech śrub M6 × 20. Takie rozwiązanie zwiększa sztywność i trwałość całego punktu montażowego.

NIE TYLKO DO ECHOSONDY

SLp223 można wykorzystać wszędzie tam, gdzie potrzebny jest niewielki, szybko demontowany punkt montażowy.

Przykładowo może służyć do montażu:
