SLr220-3

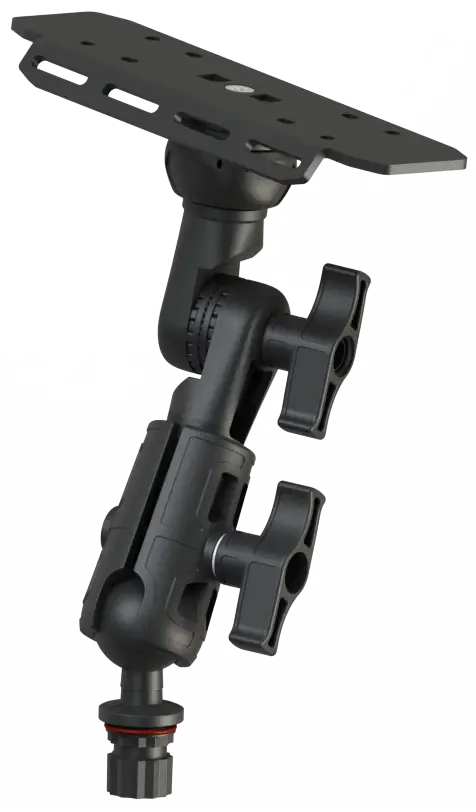

Platforma tego modelu wyróżnia się stylowym designem i maksymalną niezawodnością, którą osiągnięto dzięki zastosowaniu jako materiału stopu aluminium, pokrytego dodatkową ochronną warstwą anodową. Konstrukcja obejmuje jedną kulę i jedno wielowypustowe skośne złącze. Nadaje się do użytku na dowolnej jednostce pływającej i umożliwia podłączenie echosondy Garmin, Lowrance, Raymarine i Humminbird o przekątnej monitora od 9″ do 12″. Do montażu przewidziano 8 otworów, których umiejscowienie pokrywa się ze standardowymi otworami montażowymi uchwytu popularnych modeli echosond. W razie potrzeby użytkownik może wywiercić dodatkowe otwory. Platforma pokryta jest ochronną powłoką anodową, która zapewnia nie tylko równomierną matową czerń, ale także dodatkowe zabezpieczenie metalu przed korozją i negatywnym wpływem środowiska. Wzdłuż obwodu platformy znajdują się cztery podłużne otwory, zaprojektowane analogicznie do modułowego systemu MOLLE, które pozwalają na zamocowanie dodatkowych akcesoriów, np. Dzięki temu produkt jest jeszcze bardziej funkcjonalny, pomagając zorganizować przestrzeń na jednostce pływającej, co jest szczególnie istotne w przypadku małych łodzi i kajaków. Oprócz aluminiowej platformy konstrukcja modelu obejmuje kilka adapterów. Jest to przede wszystkim adapter przegubu kulowego SBa038, który łatwo rozkłada się na kulę Ab038 i sprzęgło Sb038. Przegub kulowy zapewnia pełny obrót na kuli, dzięki czemu pozycja ekranu zmienia się łatwo i szybko. Wykorzystując sprzęgło jako adapter, platformę można montować na systemach montażowych innych producentów wyposażonych w kulę o zbliżonym rozmiarze (1,5″). Platforma jest kompatybilna ze wszystkimi systemami mocowań i zamków BORIKA FASTen® (FMb, FMp224, FMa, Fs218, zamki na nadstawkach, systemy mocowania na targach itp.).

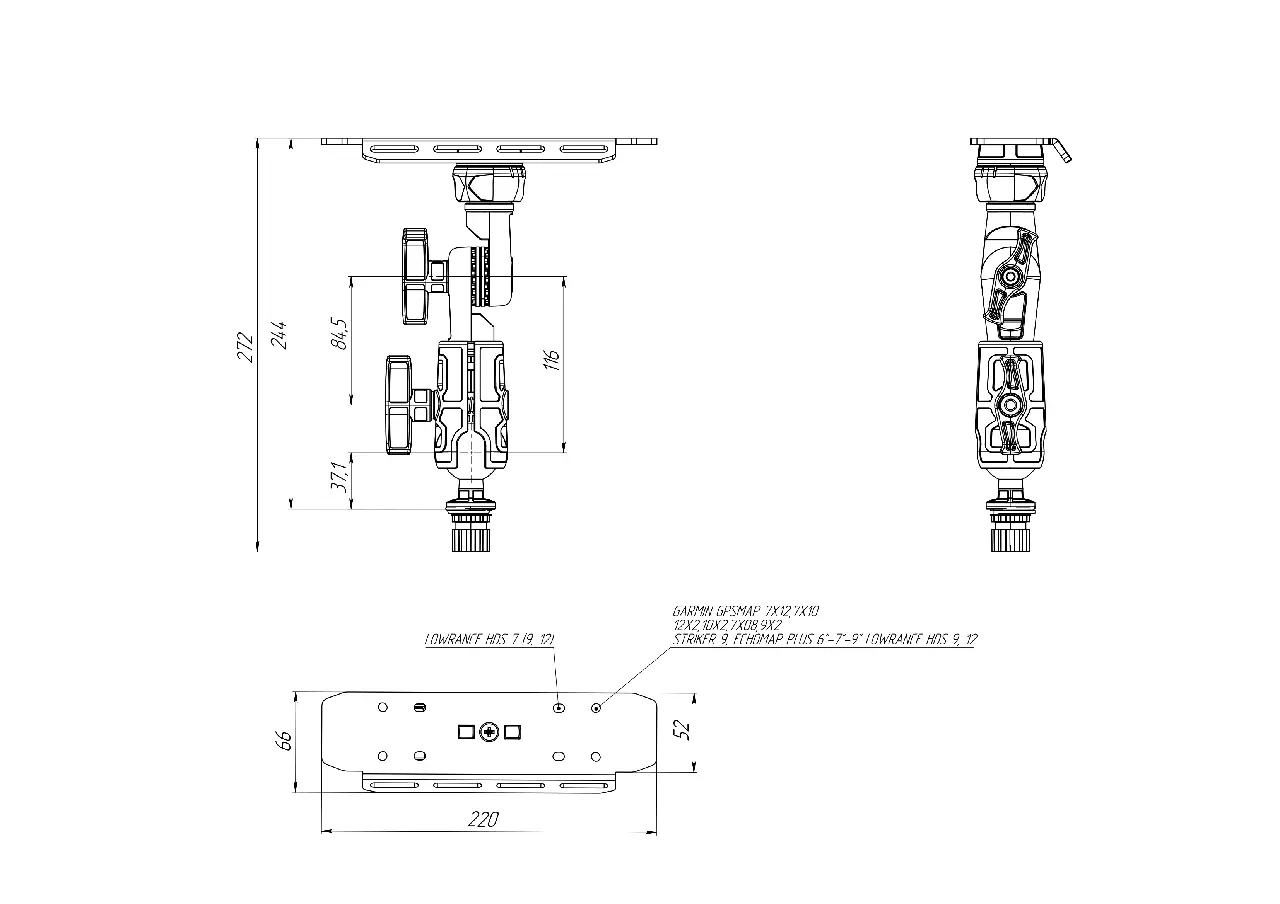

Przeznaczony jest do montażu na jednostkach pływających z echosondami o przekątnej od 9″ do 12″. Konstrukcja składa się z platformy 220 x 52 mm, zamka z otworami wewnętrznymi 30°, mocowanego od tyłu śrubą M6*16 DIN 965 i nakrętką M6 DIN 985, adaptera z skośnym połączeniem z otworami 27, 7° oraz podkładek regulacyjnych 7,5° model Dp230 wzmocnionych śrubą M6*25 DIN 931. Pozycja uchyłu ustalana jest za pomocą pokrętła sześciokątnego oraz nakrętki i śruby M6*50 DIN 933. W skład zestawu wchodzi również adapter z kulą 1,5″ (38 mm) oraz wielowypusty zewnętrzne 30° model Ab038 , model Sb038 sprzęgło, którego siłę docisku reguluje dwuścienny uchwyt, sprężyna, śruba M8*60 DIN 933 i nakrętka M8 DIN 934. Na jednej z krawędzi platformy przewidziano 4 podłużne otwory. Na powierzchni platformy znajduje się 8 otworów do mocowania echosond najpopularniejszych modeli. Wykonana z aluminium, pokryta czarną warstwą anodową. Pozostałe części wykonane są z poliamidu wzmocnionego włóknem szklanym. Elementy złączne wykonane są ze stali nierdzewnej A2 (z wyjątkiem nakrętki mosiężnej M8 DIN 934).

Doradztwo w zakresie instalacji i obsługi
Podstawa monitora sonaru jest przymocowana do platformy za pomocą śrub zgodnie z instrukcją instalacji krok po kroku. Możesz użyć gotowych otworów lub wykonać własne, pasujące do sprzętu. Wielowypustowe skośne złącze łączące platformę z adapterem, wzmocnione śrubą ze stali nierdzewnej, posiada wypusty boczne 27,7°. Możliwość uzupełnienia o rozpieraki Ex100, Ex160, Ex220 i inne oraz podkładki z rowkiem 7,5° (Dp230), które dają dodatkowe możliwości regulacji położenia osprzętu. Należy pamiętać, że platformę można uzupełnić o dowolne inne przejściówki i przedłużki, a nawet całkowicie zastępując zestaw przejściówek dołączony do zestawu, np. W tym celu pod powierzchnią platformy znajduje się kompaktowy zamek kompatybilny z adapterami BORIKA FASTen®. Po łowieniu całą konstrukcję jednym ruchem można wyjąć z zamka bez demontażu sprzętu. Aby przedłużyć żywotność produktu, po użyciu w wodzie morskiej spłucz dużą ilością świeżej wody.

Materiały użyte w produkcie: poliamid wzmocniony włóknem szklanym, aluminium anodowane, poliuretan, stal nierdzewna A2, mosiądz.
