BORIKA FASTen STm300 – USTAWIANY MONTAŻ DO CZUJNIKA SONARU Ft300 + FMb

BORIKA FASTen STm300 to kompletny zestaw do montażu przetwornika echosondy na pawęży łodzi, szczególnie pontonów i łodzi z twardą powierzchnią montażową. Zestaw łączy uchwyt przetwornika Ft300 z systemem montażowym FMb, dzięki czemu otrzymujesz gotowe rozwiązanie do instalacji bez konieczności dobierania poszczególnych elementów osobno.

REGULOWANE RAMIĘ DO PRZETWORNIKA

Uchwyt Ft300 pozwala zamontować przetwornik w odległości do około 300 mm od punktu mocowania na pawęży. Konstrukcja umożliwia regulację położenia przetwornika oraz kąta jego ustawienia.

To pozwala prawidłowo ustawić przetwornik względem dna i zapewnić jego stabilną pracę podczas pływania.

MECHANIZM UCHYLNY – OCHRONA PRZETWORNIKA

Jedną z najważniejszych zalet STm300 jest zastosowanie regulowanego, uchylnego połączenia ramienia.

W przypadku uderzenia w przeszkodę znajdującą się pod wodą, np.:

• kamień,
• konar,
• dno,
• inną przeszkodę,

ramię może odchylić się, pochłaniając część energii uderzenia i pomagając ograniczyć ryzyko uszkodzenia przetwornika.

Sztywność mechanizmu można regulować, dopasowując ją do warunków użytkowania.

ZESTAW Ft300 + FMb

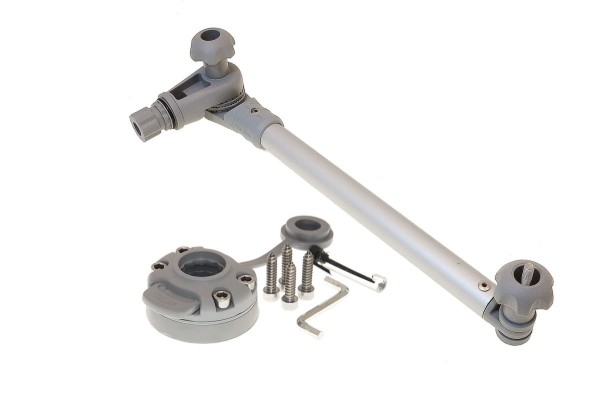

STm300 składa się z:

• uchwytu przetwornika Ft300,
• systemu montażowego FMb,
• elementów potrzebnych do instalacji,
• elementów regulacyjnych,
• śrub montażowych,
• klucza imbusowego.

Dzięki temu jest to gotowy zestaw do instalacji przetwornika na twardej powierzchni/pawęży.

DO POPULARNYCH PRZETWORNIKÓW ECHOSOND

Uchwyt pozwala na montaż wielu popularnych przetworników stosowanych w echosondach marek:

• Garmin,
• Lowrance,
• Humminbird,
• Raymarine,

a także innych modeli kompatybilnych z mocowaniem Ft300.

Przed zakupem należy zawsze sprawdzić zgodność konkretnego przetwornika z uchwytem.

STABILNE MOCOWANIE

Przetwornik jest mocowany za pomocą śruby M6 × 50 mm, podkładek regulacyjnych oraz nakrętki z wygodnym uchwytem. Pozwala to na szybkie ustawienie i zabezpieczenie przetwornika bez konieczności stosowania skomplikowanych narzędzi.

Ramię ma konstrukcję opartą na rurze Ø 22 mm o długości 250 mm, a całość zapewnia wysunięcie przetwornika na około 300 mm od miejsca montażu.

SYSTEM BORIKA FASTen

STm300 wykorzystuje modułowy system BORIKA FASTen.

System pozwala na szybkie odłączenie ramienia od podstawy poprzez zwolnienie zamka. Dzięki temu przetwornik można łatwo:

• zdemontować przed transportem,
• wyjąć podczas przechowywania łodzi,
• zabezpieczyć przed kradzieżą,
• zamontować ponownie przed rozpoczęciem pływania.

To szczególnie wygodne w przypadku pontonów składanych i łodzi transportowanych na przyczepie.

MONTAŻ NA PAWĘŻY

Podstawa FMb jest przeznaczona do montażu na twardej powierzchni. Mocuje się ją do wybranego miejsca za pomocą dołączonych wkrętów.

Po zamontowaniu podstawy można szybko podłączyć uchwyt Ft300 i ustawić przetwornik w odpowiedniej pozycji.

SCHEMAT MONTAŻU

PAWĘŻ → FMb → Ft300 → PRZETWORNIK ECHOSONDY

Takie rozwiązanie zapewnia prosty i uporządkowany sposób instalacji.

SOLIDNE MATERIAŁY

Elementy konstrukcyjne wykonano z poliamidu wzmacnianego włóknem szklanym.

Rura ramienia wykonana jest z anodowanego aluminium, natomiast elementy mocujące ze stali nierdzewnej A2. Materiały te zostały dobrane z myślą o użytkowaniu w środowisku wodnym.

Po użytkowaniu w wodzie morskiej producent zaleca przepłukanie zestawu dużą ilością słodkiej wody, co pomaga ograniczyć wpływ soli na elementy konstrukcji.

DLA PONTONÓW, ŁODZI I KAJAKÓW

STm300 sprawdzi się szczególnie dobrze w przypadku:

• pontonów PVC,
• łodzi z twardą pawężą,
• łodzi wędkarskich,
• małych łodzi motorowych,
• RIB-ów,
• kajaków wyposażonych w odpowiednie miejsce montażowe.

Jest to dobre rozwiązanie dla użytkowników, którzy chcą zamontować przetwornik poza kadłubem, bez wykonywania skomplikowanej konstrukcji mocującej.

STm300 A Ft300

Jeżeli potrzebujesz jedynie samego ramienia, możesz zastosować Ft300.

STm300 jest natomiast kompletnym zestawem zawierającym:

Ft300 + FMb + elementy montażowe.

Oznacza to, że STm300 jest wygodniejszym wyborem, gdy chcesz od razu zamontować przetwornik na twardej powierzchni.

NAJWAŻNIEJSZE ZALETY

• BORIKA FASTen STm300,
• kompletny zestaw Ft300 + FMb,
• przeznaczony do montażu przetwornika na pawęży,
• wysięg przetwornika około 300 mm,
• regulowany kąt ustawienia,
• regulowana sztywność mechanizmu,
• uchylna konstrukcja pomagająca chronić przetwornik przed uderzeniem,
• szybki montaż i demontaż,
• kompatybilność z wieloma przetwornikami Garmin, Lowrance, Humminbird i Raymarine,
• rura ramienia Ø 22 mm,
• długość rury 250 mm,
• elementy z poliamidu wzmacnianego włóknem szklanym,
• anodowane aluminium,
• elementy mocujące ze stali nierdzewnej A2,
• przeznaczony do montażu na twardych powierzchniach.

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: STm300
Typ: regulowany uchwyt przetwornika echosondy
Zestaw: Ft300 + FMb
Maksymalny wysięg: 300 mm
Średnica rury: 22 mm
Długość rury: 250 mm
Regulacja kąta: tak
Regulacja sztywności: tak
Mechanizm uchylny: tak
Montaż: twarda pawęż / twarda powierzchnia
Materiał elementów: poliamid wzmacniany włóknem szklanym
Rura: anodowane aluminium
Elementy mocujące: stal nierdzewna A2
System: BORIKA FASTen.

PODSUMOWANIE

BORIKA FASTen STm300 to praktyczny, kompletny zestaw do montażu przetwornika echosondy na pawęży. Połączenie Ft300 z podstawą FMb zapewnia prostą instalację, regulację położenia oraz możliwość szybkiego demontażu całego ramienia.

Największą zaletą jest uchylna konstrukcja ramienia, która w przypadku kontaktu z przeszkodą może odchylić przetwornik i pomóc ograniczyć ryzyko jego uszkodzenia.

BORIKA FASTen STm300 – regulowany uchwyt przetwornika echosondy Ft300 z zestawem montażowym FMb. Wysięg do 300 mm, regulacja kąta i sztywności oraz uchylna konstrukcja chroniąca przetwornik podczas kontaktu z przeszkodą.
