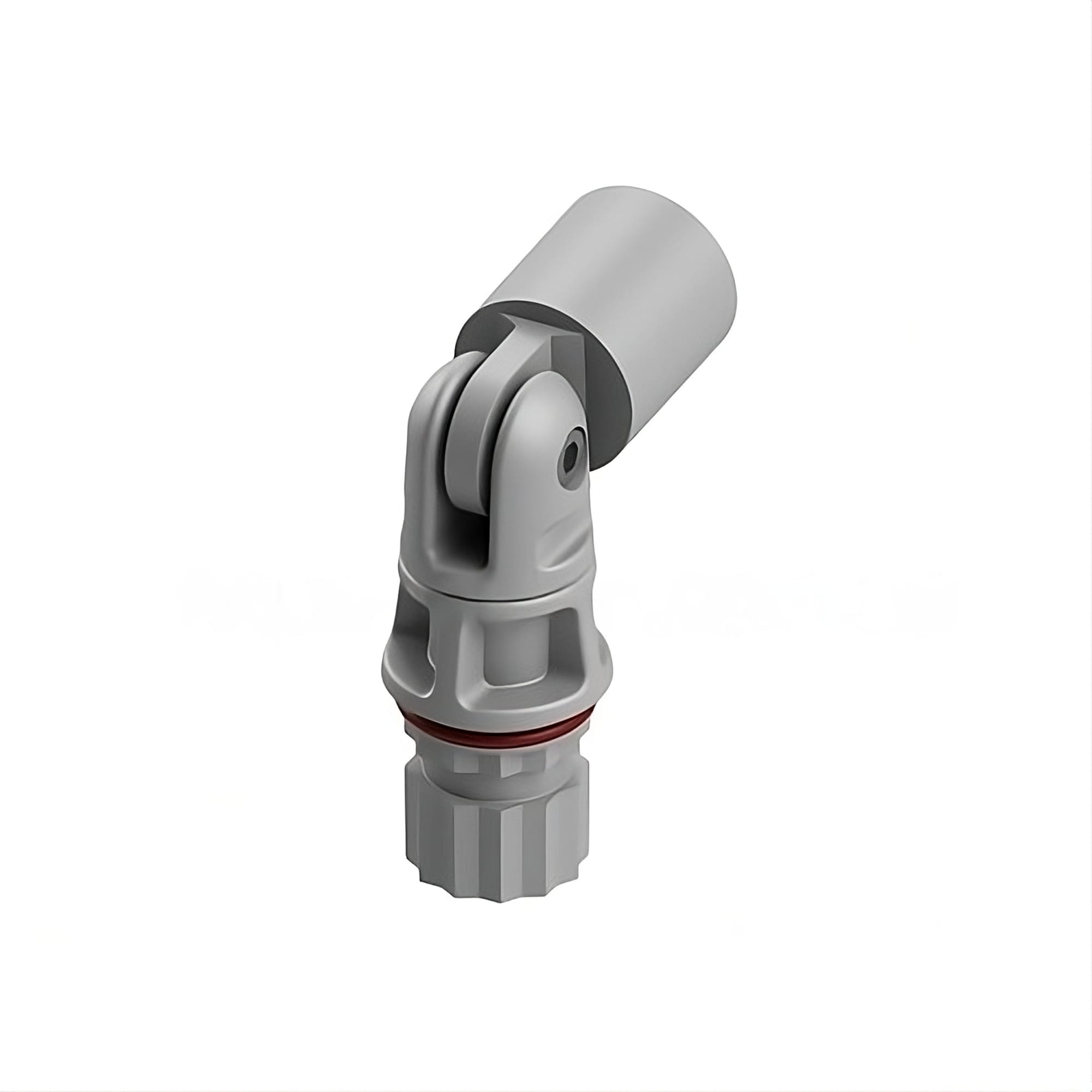

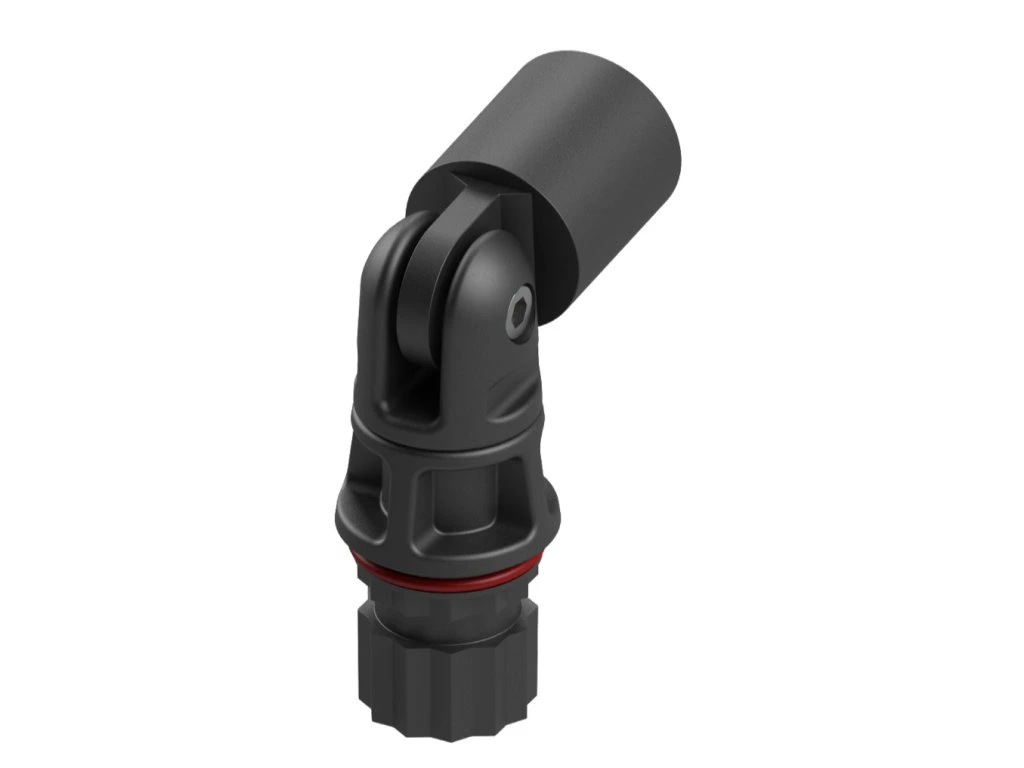

BORIKA FASTen Tf255 – ZŁĄCZE PRZEGUBOWE DO RUR Ø 22 MM

BORIKA FASTen Tf255 to przegubowe złącze przeznaczone do budowy stelaży pod daszki, bimini, markizy oraz innych konstrukcji rurowych na łodziach i pontonach. Model Tf255 współpracuje z rurami o średnicy zewnętrznej Ø 22 mm.

Dzięki zastosowaniu przegubu Cardana oraz obrotowego adaptera złącze pozwala na wygodne ustawienie i obracanie rury, ułatwiając dopasowanie konstrukcji do konkretnej jednostki.

DO STELAŻY POD DASZKI I BIMINI

Tf255 został zaprojektowany przede wszystkim z myślą o tworzeniu rurowych konstrukcji namiotowych i stelaży pod daszki.

Można wykorzystać go m.in. do wykonania:

• stelaża bimini,
• daszka przeciwsłonecznego,
• markizy,
• osłony przed deszczem,
• lekkiej konstrukcji namiotowej,
• dodatkowych konstrukcji rurowych.

Złącze pozwala na wygodne dopasowanie przebiegu rur do kształtu i wymiarów łodzi.

DO RUR Ø 22 MM

Model Tf255 jest przeznaczony do rur o średnicy zewnętrznej 22 mm.

Tf255 → rura Ø 22 mm

Przed zakupem należy sprawdzić średnicę zewnętrzną stosowanej rury.

PRZEGUB CARDANA

Złącze wykorzystuje przegub Cardana, który umożliwia zmianę ustawienia uchwytu rury względem podstawy.

Dzięki temu można łatwiej dopasować:

• kąt nachylenia stelaża,
• wysokość konstrukcji,
• położenie rury,
• ustawienie daszka,
• geometrię całej ramy.

Jest to szczególnie przydatne podczas montażu bimini lub innych konstrukcji, które muszą zostać dopasowane do konkretnej łodzi.

OBRACANY ADAPTER

Tf255 wyposażono w adapter z 12-ramienną gwiazdą, który umożliwia ustawienie elementu w odpowiedniej pozycji. Złącze pozwala również na obracanie rury wokół własnej osi.

Takie rozwiązanie ułatwia precyzyjne ustawienie stelaża i jego późniejszą regulację.

KĄT + OBRÓT + REGULACJA

Połączenie przegubowe pozwala dopasować konstrukcję w kilku płaszczyznach, co znacznie ułatwia montaż stelaża na łodzi.

MONTAŻ W SYSTEMIE BORIKA FASTen

Tf255 współpracuje z uniwersalnym zamkiem BORIKA FASTen oraz odpowiednią platformą montażową.

Platformę można dobrać w zależności od miejsca montażu, np. do:

• powierzchni dmuchanej,
• twardego pokładu,
• relingu,
• profilu typu C.

Dzięki temu złącze może zostać wykorzystane na różnych typach jednostek.

PRZYKŁADOWA KONFIGURACJA

BURTA / POKŁAD → PLATFORMA MONTAŻOWA → ZAMEK FASTen → Tf255 → RURA Ø 22 MM

Takie rozwiązanie pozwala stworzyć funkcjonalny i łatwy do demontażu punkt mocowania stelaża.

SOLIDNA KONSTRUKCJA

Główne elementy Tf255 wykonano z poliamidu wzmacnianego włóknem szklanym, natomiast elementy złączne wykonano ze stali nierdzewnej klasy A2.

Zastosowane materiały zapewniają odpowiednią wytrzymałość przy zachowaniu niewielkiej masy całego elementu.

KONSTRUKCJA ZŁĄCZA

Tf255 składa się z:

• korpusu z adapterem w formie 12-ramiennej gwiazdy,
• uchwytu do rury Ø 22 mm,
• przegubu Cardana,
• śruby M5 × 20 DIN 912,
• nakrętki samohamownej M5 DIN 985,
• pierścienia uszczelniającego.

Takie rozwiązanie zapewnia możliwość regulacji ustawienia rury przy zachowaniu zwartej konstrukcji.

DO PONTONÓW I ŁODZI

Tf255 może być stosowany na wielu typach jednostek wyposażonych w system montażowy BORIKA FASTen, m.in.:

• pontonach PVC,
• RIB-ach,
• łodziach wędkarskich,
• łodziach motorowych,
• łodziach rekreacyjnych,
• kajakach,
• łodziach aluminiowych,
• łodziach laminatowych.

NAJWAŻNIEJSZE ZALETY

• BORIKA FASTen Tf255
• złącze przegubowe do konstrukcji rurowych,
• przeznaczone do rur Ø 22 mm,
• idealne do stelaży pod daszki i bimini,
• przegub Cardana,
• możliwość regulacji ustawienia rury,
• możliwość obracania rury wokół własnej osi,
• adapter z 12-ramienną gwiazdą,
• montaż za pomocą systemu BORIKA FASTen,
• możliwość zastosowania różnych platform montażowych,
• poliamid wzmacniany włóknem szklanym,
• elementy złączne ze stali nierdzewnej A2,
• odpowiednie do łodzi i pontonów.

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: Tf255
Typ: złącze przegubowe / złącze namiotowe
Przeznaczenie: stelaże, daszki, bimini, konstrukcje rurowe
Kompatybilna średnica rury: Ø 22 mm
Typ przegubu: Cardana
Adapter: 12-ramienna gwiazda
Możliwość obrotu rury: tak
Śruba: M5 × 20 DIN 912
Nakrętka: M5 DIN 985
Materiał głównych elementów: poliamid wzmacniany włóknem szklanym
Elementy złączne: stal nierdzewna A2
Kolor: szary / czarny – zależnie od wersji.

Tf255 A Tf254 – NAJWAŻNIEJSZA RÓŻNICA

Warto zwrócić uwagę na średnicę obsługiwanej rury:

Tf255 → rura Ø 22 mm

Tf254 → rury Ø 22 mm oraz Ø 32 mm

Jeżeli konstrukcja wykorzystuje rurę Ø 22 mm, Tf255 jest dedykowanym rozwiązaniem do tego zastosowania.

PODSUMOWANIE

BORIKA FASTen Tf255 to solidne i uniwersalne złącze przegubowe do rur Ø 22 mm, stworzone z myślą o budowie stelaży pod daszki, bimini i markizy. Przegub Cardana oraz obrotowy adapter zapewniają dużą swobodę ustawienia rury i ułatwiają dopasowanie konstrukcji do konkretnej łodzi.

Złącze montowane jest w systemie BORIKA FASTen, dzięki czemu można połączyć je z odpowiednią platformą i zamkiem dopasowanym do powierzchni montażowej.

BORIKA FASTen Tf255 – przegubowe złącze do rur Ø 22 mm, idealne do budowy regulowanych stelaży pod daszki, bimini i innych konstrukcji rurowych na łodzi lub pontonie.
