BORIKA FASTen Tl257 – LEWE ZŁĄCZE MONTAŻOWE DO RUR Ø 22 I 29 MM

BORIKA FASTen Tl257 to regulowane, lewe złącze montażowe przeznaczone do łączenia dwóch rur w konstrukcjach rurowych, takich jak relingi, stelaże, bimini, daszki przeciwsłoneczne czy inne indywidualne konstrukcje na łodziach i pontonach.

Złącze umożliwia regulację kąta połączenia w zakresie 0–180°, dzięki czemu pozwala precyzyjnie dopasować geometrię tworzonej konstrukcji. Model Tl257 jest przeznaczony do zastosowania po lewej stronie konstrukcji.

DO RUR Ø 22 MM I 29 MM

Tl257 umożliwia łączenie elementów rurowych o różnych średnicach.

Kompatybilność obejmuje:

• rurę o średnicy zewnętrznej Ø 22 mm,
• rurę o średnicy wewnętrznej Ø 29 mm.

Dzięki takiemu rozwiązaniu można tworzyć konstrukcje, w których konieczne jest połączenie rur o dwóch różnych średnicach.

REGULACJA OD 0° DO 180°

Najważniejszą funkcją Tl257 jest regulacja kąta połączenia dwóch rur.

Zakres regulacji wynosi:

0°–180°

W konstrukcji zastosowano elementy z zazębieniem czołowym o podziałce 7,5°, co pozwala na precyzyjne ustawienie wzajemnego położenia elementów.

Dzięki temu można łatwo dopasować:

• kąt nachylenia relingu,
• przebieg stelaża,
• pozycję rur,
• wysokość konstrukcji,
• kształt bimini lub daszka.

LEWA WERSJA ZŁĄCZA

Tl257 jest wersją lewostronną.

W systemie BORIKA FASTen występuje również odpowiednie złącze prawostronne Tr257. Oba elementy mogą być stosowane razem przy budowie kompletnej konstrukcji rurowej.

Tl257 + Tr257

Połączenie wersji lewej i prawej jest szczególnie przydatne przy tworzeniu większych konstrukcji, np. stelaży bimini lub relingów.

UNIWERSALNE ZASTOSOWANIE

Tl257 może być wykorzystany do budowy różnego rodzaju konstrukcji rurowych na jednostkach pływających.

RELINGI

Umożliwia połączenie dwóch elementów relingu pod odpowiednim kątem, tworząc narożniki oraz zmieniając przebieg konstrukcji.

BIMINI I DASZKI

Może być wykorzystany przy wykonywaniu stelaży pod:

• bimini,
• daszki przeciwsłoneczne,
• osłony przed deszczem,
• lekkie konstrukcje namiotowe.

INDYWIDUALNE KONSTRUKCJE

Złącze pozwala tworzyć własne konstrukcje dopasowane do konkretnej łodzi lub pontonu, bez konieczności wykonywania stałych połączeń rur.

PŁYNNA REGULACJA POŁOŻENIA

Regulowany mechanizm pozwala zmieniać wzajemne położenie połączonych rur w szerokim zakresie.

Dzięki temu użytkownik może stworzyć zarówno niemal prostoliniowe połączenie, jak i konstrukcję z mocno zmienionym kierunkiem przebiegu rur.

Zakres:

0° → 180°

Elementy zazębiające pozwalają dodatkowo ustawić konstrukcję z krokiem 7,5°.

SOLIDNA KONSTRUKCJA

Główne elementy Tl257 wykonano z poliamidu wzmacnianego włóknem szklanym.

Elementy mocujące wykonano ze stali nierdzewnej A2, dzięki czemu złącze jest odpowiednie do zastosowania w środowisku wodnym.

Takie połączenie materiałów pozwala zachować odpowiednią sztywność i wytrzymałość przy stosunkowo niewielkiej masie.

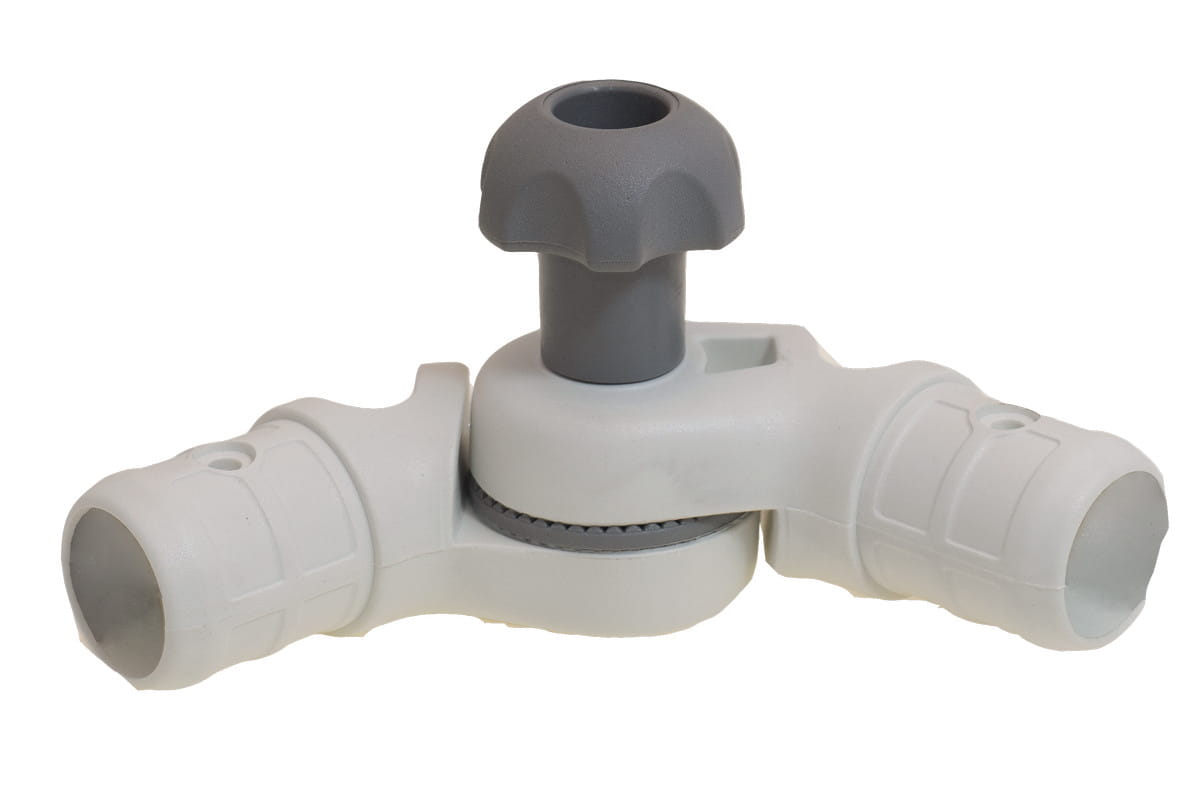

BUDOWA ZŁĄCZA

Tl257 składa się z:

• dwóch obrotowych elementów łączących,
• elementu dystansowego z obustronnym zazębieniem,
• mechanizmu regulacji kąta,
• sprężyny,
• rękojeści z nakrętką,
• śruby M6 × 50 DIN 931.

Elementy zazębiające posiadają podziałkę 7,5°, co umożliwia zmianę ustawienia konstrukcji.

MONTAŻ

Złącze przeznaczone jest do stosowania z odpowiednio dobranymi rurami konstrukcyjnymi.

Przykładowa konstrukcja:

RURA Ø 22 MM → TL257 → RURA Ø 29 MM

Po ustawieniu wymaganego kąta elementy złącza należy odpowiednio zablokować za pomocą znajdującego się w zestawie mechanizmu mocującego.

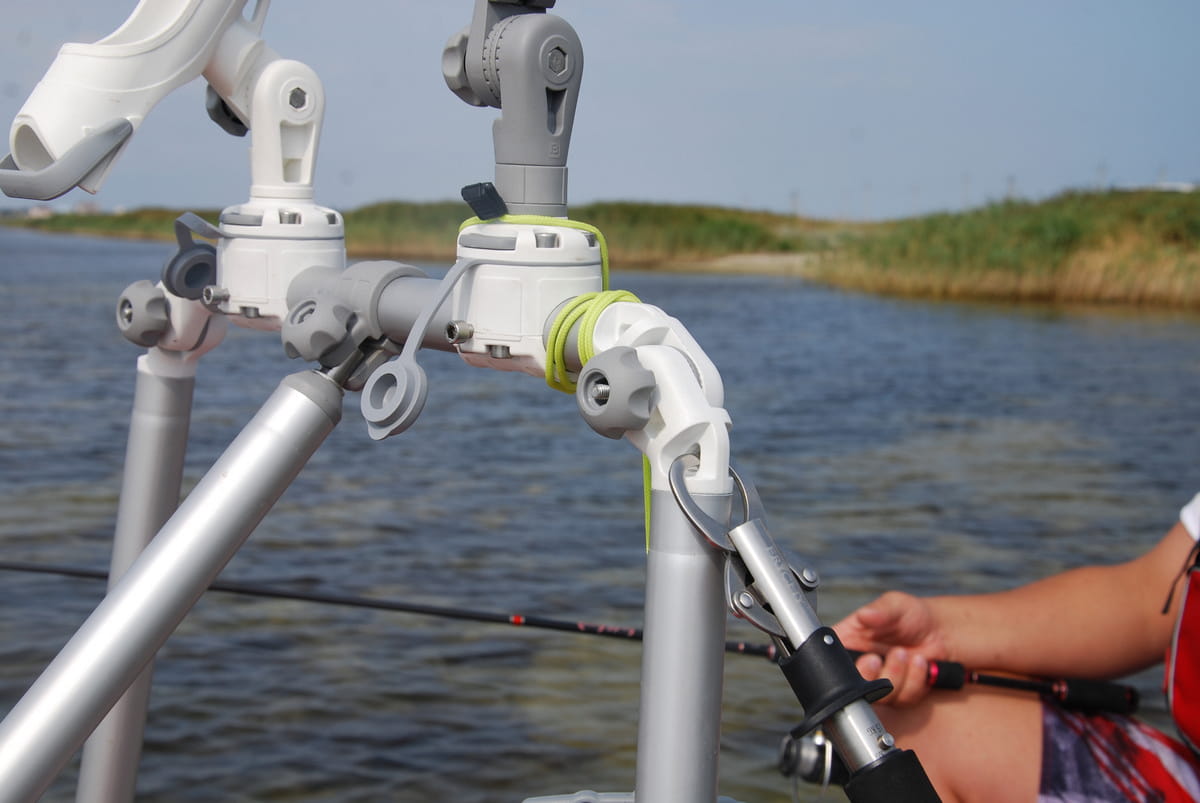

ZASTOSOWANIE NA ŁODZIACH I PONTONACH

Tl257 sprawdzi się m.in. w:

• pontonach PVC,
• RIB-ach,
• łodziach wędkarskich,
• łodziach motorowych,
• łodziach rekreacyjnych,
• kajakach,
• łodziach aluminiowych,
• konstrukcjach rurowych.

Jest szczególnie przydatny wszędzie tam, gdzie potrzebne jest regulowane połączenie dwóch elementów rurowych.

NAJWAŻNIEJSZE ZALETY

• BORIKA FASTen Tl257
• wersja lewa,
• regulowane złącze rurowe,
• do rur Ø 22 mm / Ø 29 mm,
• zakres regulacji 0–180°,
• regulacja z krokiem 7,5°,
• możliwość łączenia rur o różnych średnicach,
• idealne do relingów i stelaży,
• przydatne przy budowie bimini i daszków,
• możliwość stosowania z prawym złączem Tr257,
• poliamid wzmacniany włóknem szklanym,
• elementy mocujące ze stali nierdzewnej A2.

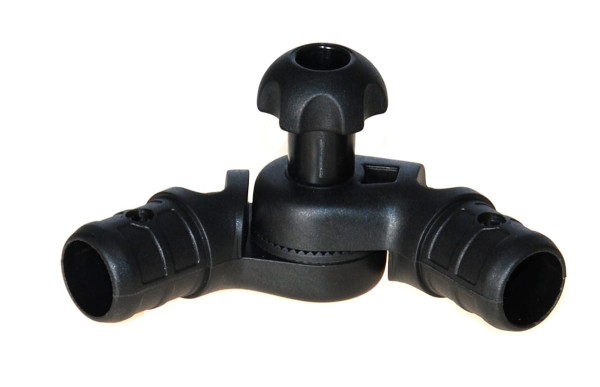

DANE TECHNICZNE

Producent: BORIKA FASTen
Model: Tl257
Typ: lewe złącze montażowe / regulowany łącznik rurowy
Strona: lewa
Kompatybilna rura: Ø 22 mm zewnętrzna / Ø 29 mm wewnętrzna
Zakres regulacji: 0–180°
Podziałka regulacji: 7,5°
Śruba: M6 × 50 DIN 931
Materiał: poliamid wzmacniany włóknem szklanym
Elementy mocujące: stal nierdzewna A2
Kolor: czarny
Zastosowanie: relingi, stelaże, bimini, daszki i konstrukcje rurowe
Masa: ok. 136 g
Wymiary: ok. 136 × 72 × 55 mm.

TL257 CZY TR257?

Oba modele mają bardzo podobne zastosowanie, ale różnią się stroną wykonania:

Tl257 – LEWE
Przeznaczone do montażu po lewej stronie konstrukcji.

Tr257 – PRAWE
Przeznaczone do montażu po prawej stronie konstrukcji.

W przypadku bardziej rozbudowanych konstrukcji można wykorzystać Tl257 i Tr257 jako parę, tworząc symetryczny stelaż.

PODSUMOWANIE

BORIKA FASTen Tl257 to uniwersalne, lewe złącze regulowane do budowy konstrukcji rurowych. Obsługuje rurę o średnicy zewnętrznej Ø 22 mm oraz rurę o średnicy wewnętrznej Ø 29 mm i umożliwia ustawienie kąta połączenia w zakresie 0–180°.

Dzięki regulacji co 7,5° można precyzyjnie dopasować przebieg rur, co czyni Tl257 dobrym rozwiązaniem do relingów, stelaży bimini, daszków oraz indywidualnych konstrukcji na łodzi lub pontonie.

BORIKA FASTen Tl257 – lewe, regulowane złącze do rur Ø 22/29 mm, umożliwiające tworzenie stabilnych i precyzyjnie ustawionych konstrukcji rurowych w zakresie 0–180°.
